5.3凸透镜成像的规律 第1课时（含答案）2023-2024学年人教版物理八年级上册

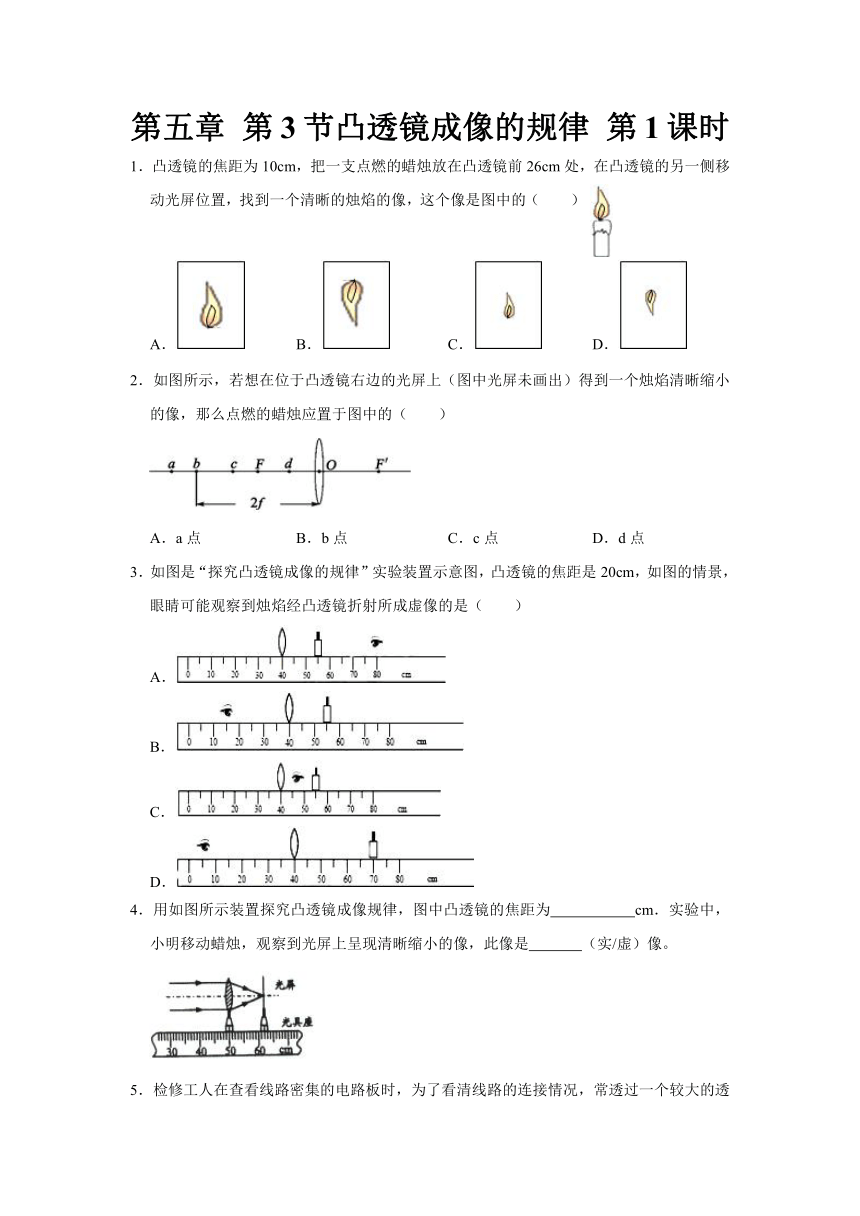

第五章 第3节凸透镜成像的规律 第1课时
1．凸透镜的焦距为10cm，把一支点燃的蜡烛放在凸透镜前26cm处，在凸透镜的另一侧移动光屏位置，找到一个清晰的烛焰的像，这个像是图中的（　　）
A． B． C． D．
2．如图所示，若想在位于凸透镜右边的光屏上（图中光屏未画出）得到一个烛焰清晰缩小的像，那么点燃的蜡烛应置于图中的（　　）
A．a点 B．b点 C．c点 D．d点
3．如图是“探究凸透镜成像的规律”实验装置示意图，凸透镜的焦距是20cm，如图的情景，眼睛可能观察到烛焰经凸透镜折射所成虚像的是（　　）
A．
B．
C．
D．
4．用如图所示装置探究凸透镜成像规律，图中凸透镜的焦距为　 　cm．实验中，小明移动蜡烛，观察到光屏上呈现清晰缩小的像，此像是　 　（实/虚）像。
5．检修工人在查看线路密集的电路板时，为了看清线路的连接情况，常透过一个较大的透镜进行观察，这个透镜应该是 　 　透镜（填“凸”或“凹”），工人看到的是放大的 　 　（填“实”或“虚”）像，电路板到透镜的距离应 　 　。
6．用如图所示装置探究凸透镜成像规律，调整物距u，测量对应的像距v，部分数据如下表所示。根据表中数据可知该凸透镜的焦距是　 　cm；如果u＝27cm，移动光屏可得到倒立、　 　（选填“放大”或“缩小”）的实像，　 　（选填“幻灯机”或“照相机”）应用了这一原理。
u/cm 60 30 20 15 13 …
v/cm 12 15 20 30 45 …
7．有一种药瓶的瓶盖为凸透镜，可以用来观察说明书，调整瓶盖与说明书的距离，看到的情形如图甲、乙、丙所示，则图乙中的瓶盖相当于　 　的镜头，瓶盖与说明书之间的距离，图　 　最远。
8．由凸透镜成像规律可知：凸透镜成实像与虚像的转折点是　 　，成放大实像与缩小实像的转折点是　 　；凸透镜所成的实像总是　 　的，且　 　显示在屏上（选填“能”或“不能”），像与物在透镜的　 　侧（选填“同”或“异”）；凸透镜所成的虚像总是　 　、　 　的，且　 　显示在屏上，像与物在透镜的　 　侧。
9．如图所示为“探究凸透镜成像规律”的实验装置图，已知凸透镜的焦距为10cm。
（1）为了便于观察实验现象，实验环境应该　 　（选填“较亮”或“较暗”）一些。
（2）组装并调整实验器材，使烛焰和光屏的中心位于凸透镜的　 　上。
（3）如图所示，当蜡烛距离凸透镜40cm时，移动光屏，可在光屏上找到一个清晰的倒立、　 　（选填“放大”、“等大”或“缩小”）的实像。日常生活中　 　（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理工作的。实验中随着蜡烛的燃烧，光屏上依然得到烛焰清晰的像，但光屏上像的位置却偏　 　（选填“高”或“低”），为了使像仍成在光屏的中央，则应向　 　（选填“上”或“下”）调节凸透镜。
（4）将图中的凸透镜换成焦距为30cm的凸透镜，保持蜡烛和凸透镜的位置不变，在光具座上移动光屏，　 　（选填“能”或“不能”）找到某一位置，使像清晰的呈现在光屏上，理由是　 　。
（5）若在第（3）题里用黑色颜料将透镜的上半部分涂黑，此时在光屏上　 　
A．只看到上半部分 B．只看到下半部分
C．看到烛焰的全部，且较亮 D．看到烛焰的全部且较暗
10．如图是探究“凸透镜成像规律”的实验装置。
（1）为了使烛焰的像呈现在光屏的中央，应调整烛焰、凸透镜和光屏使它们的中心大致在　 　。
（2）当蜡烛位于图中的B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为　 　cm。
（3）当把蜡烛向右移动5cm，屏上的像变得模糊。要使像变清晰光屏应向右适当移动，此时光屏上的像应该是倒立、　 　（放大/等大/缩小）的实像。
（4）若将蜡烛放在25cm刻度线处，则在光屏上成倒立、　 　（放大/等大/缩小）的实像，那此时光屏离凸透镜的距离可能是　 　（填序号）。
A.26cm
B.16 cm
C.6 cm
（5）把点燃的蜡烛放在光具45cm刻度线处，眼睛在　 　（透镜左侧/透镜右侧）可观察到蜡烛的像。
（6）实验进一段时间后，蜡烛变短，像会出观在光屏的　 　方，为使像回到光屏中央，合理的操作是　 　或　 　。
参考答案
1．D
2．A
3．B
4．12.0；实
5．凸；虚；小于焦距
6．10；缩小；照相机
7．投影仪；丙
8．一倍焦距处；二倍焦距处；倒立；能；异；正立；放大；不能；同
9．（1）较暗； （2）主光轴； （3）缩小；照相机；高；下；（4）不能；像距过大，超出了光具座所提供的长度； （5）D
10．（1）同一高度；（2）10.0；（3）放大；（4）缩小；B；（5）透镜右侧；（6）上；将凸透镜向下移动；光屏向上移动
