江苏省淮安市涟水中学2014-2015学年高二上学期第一次模块检测物理（理）试题

涟水中学2014-2015学年高二上学期第一次模块检测
物理（理）试题
一、单项选择题（每小题3分，共24分）
1．下列说法中正确的是(　　)
A．导体中只要电荷运动就形成电流
B．电流有方向，它是一个矢量
C．在国际单位制中，电流的单位是A
D．任何物体，只要其两端电势差不为零，就有电流存在
2．有关电压与电动势的说法中正确的是(　　)
A．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法
B．电动势是电源两极间的电压
C．电动势公式E＝中W与电压U＝中的W是一样的，都是电场力做的功
D．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量
3． 某同学做三种导电元件的导电性实验，他根据所测量的数据分别绘制了三种元件的A．只有乙图正确
B．甲、丙图的曲线肯定是偶然误差太大
C．甲、丙不遵从欧姆定律，肯定不可能
D．甲、乙、丙三个图象都可能正确，并不一定有较大误差
4．如图所示，电路两端的电压U保持不变，电阻R1、R2、R3消耗的电功率一样大，则电阻之比R1∶R2∶R3是(　　)
A．1∶1∶1
B．4∶1∶1
C．1∶4∶4
D．1∶2∶2

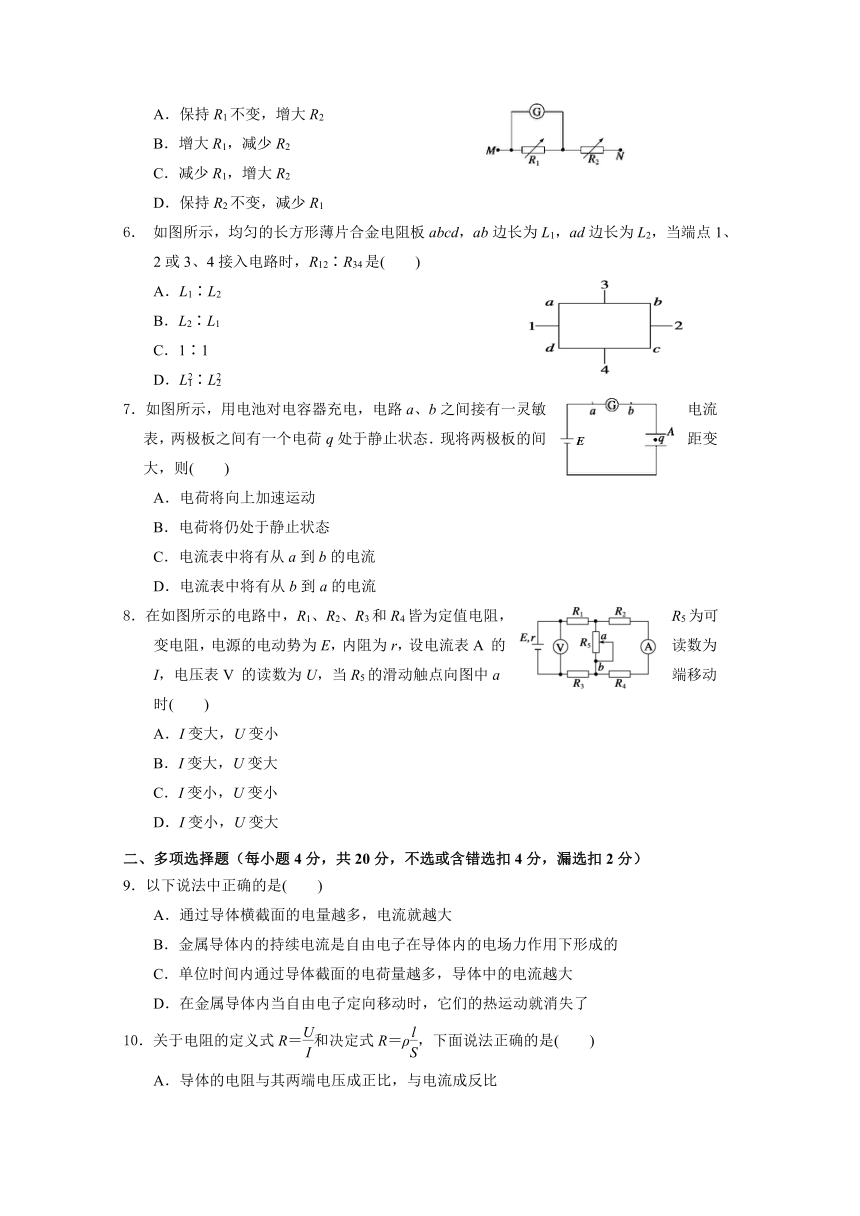

5．如图示电路，G是电流表，R1、R2是两个可变电阻，调节可变电阻R1，可以改变电流表G的示数．当MN间的电压为6 V时，电流表的指针刚好偏转到最大刻度．将MN间的电压改为5 V时，若要电流表G的指针仍偏转到最大刻度，下列方法中可行的是(　　)
A．保持R1不变，增大R2
B．增大R1，减少R2
C．减少R1，增大R2
D．保持R2不变，减少R1
6． 如图所示，均匀的长方形薄片合金电阻板abcd，ab边长为L1，ad边长为L2，当端点1、2或3、4接入电路时，R12∶R34是(　　)
A．L1∶L2
B．L2∶L1
C．1∶1
D．L∶L
7．如图所示，用电池对电容器充电，电路a、b之间接有一灵敏电流表，两极板之间有一个电荷q处于静止状态．现将两极板的间距变大，则(　　)
A．电荷将向上加速运动
B．电荷将仍处于静止状态
C．电流表中将有从a到b的电流
D．电流表中将有从b到a的电流
8．在如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r，设电流表A 的读数为I，电压表V 的读数为U，当R5的滑动触点向图中a端移动时(　　)
A．I变大，U变小
B．I变大，U变大
C．I变小，U变小
D．I变小，U变大
二、多项选择题（每小题4分，共20分，不选或含错选扣4分，漏选扣2分）
9．以下说法中正确的是(　　)
A．通过导体横截面的电量越多，电流就越大
B．金属导体内的持续电流是自由电子在导体内的电场力作用下形成的
C．单位时间内通过导体截面的电荷量越多，导体中的电流越大
D．在金属导体内当自由电子定向移动时，它们的热运动就消失了
10．关于电阻的定义式R＝和决定式R＝ρ，下面说法正确的是(　　)
A．导体的电阻与其两端电压成正比，与电流成反比
B．导体的电阻与导体长度、横截面积和材料有关
C．导体的电阻随工作温度变化而变化
D．用来制作电阻温度计的材料，其电阻率几乎不随温度的变化而变化
11．如图是电阻R的I—U图线，图中α＝45°，由此得出(　　)
A．通过电阻的电流与两端电压成正比
B．电阻R＝0.5 Ω
C．因I—U图线的斜率表示电阻的倒数，故
D．在R两端加6.0 V电压时，每秒通过电阻横截面的电荷量是3.0 C
12．一台电动机的线圈电阻与一只电炉的电阻相同，现将它们串联到电路中，电动机和电炉都能正常工作的情况下，在相同时间内(　　)
A．电炉放热与电动机放热相等
B．电炉两端电压小于电动机两端电压
C．电炉两端电压等于电动机两端电压
D．电动机消耗的功率大于电炉消耗的功率
13．如图所示为两个独立电路A和B的路端电压与其总电流I的关系图线，则(　　)
A．路端电压都为U1时，它们的外电阻相等
B．电流都是I1时，两电源内电压相等
C．电路A的电动势大于电路B的电动势
D．A中电源的内阻大于B中电源的内阻
三、实验题（两题各10分，14题选择题各3分，填空题各1分；15题选择题各2分，填空题各1分）
14．某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈、薄的金属圆片．现从这些材料中选取两个待测元件，一是电阻R0(约为2 kΩ)，二是手机中常用的锂电池(电动势E标称值为3.7 V，允许最大放电电流为100 mA)．在操作台上还准备了如下实验器材：
A．电压表V (量程4 V，电阻RV约为4.0 kΩ)，
B．电流表A1(量程100 mA，电阻RA1约为5 Ω)，
C．电流表A2(量程4 mA，电阻RA2约为50 Ω)，
D．滑动变阻器R1(0～20 Ω，额定电流1 A)，

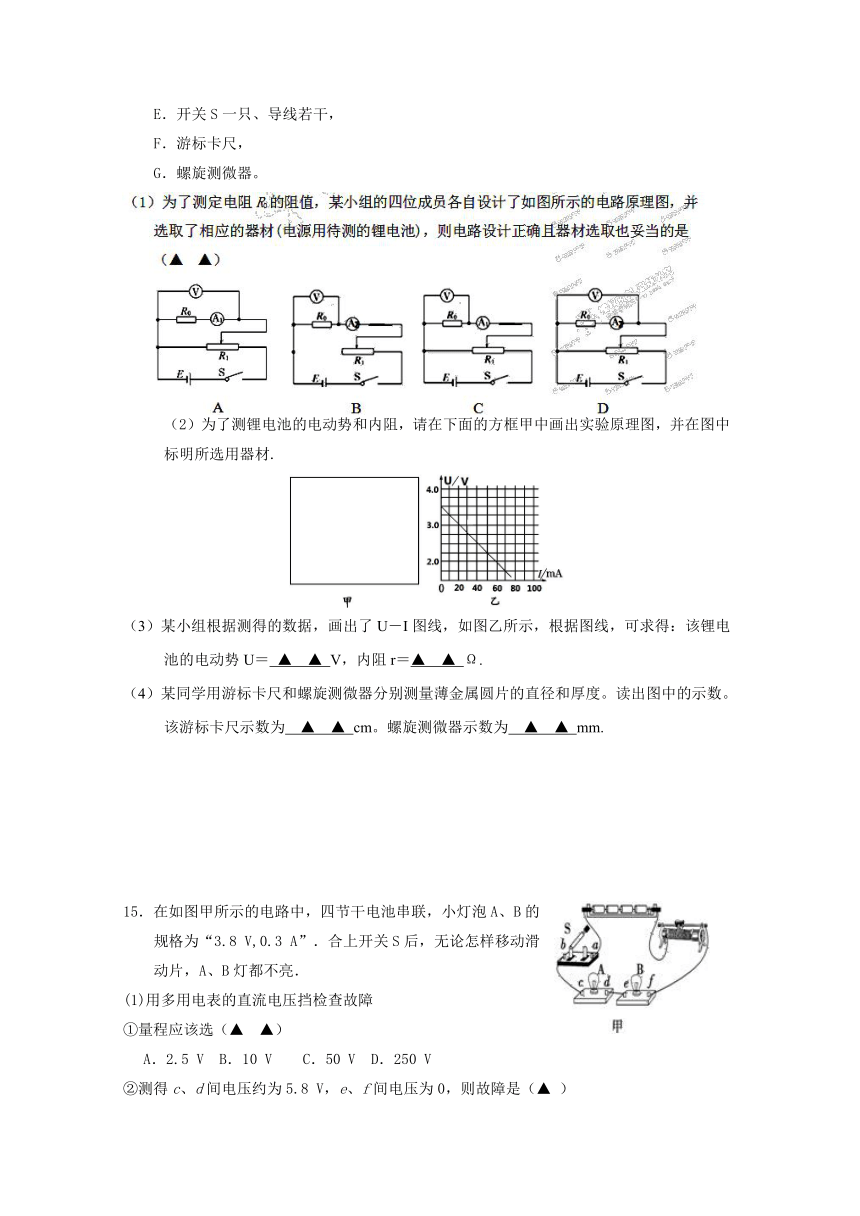

E．开关S一只、导线若干，
F．游标卡尺，
G．螺旋测微器。
（2）为了测锂电池的电动势和内阻，请在下面的方框甲中画出实验原理图，并在图中标明所选用器材.
（3）某小组根据测得的数据，画出了U－I图线，如图乙所示，根据图线，可求得：该锂电池的电动势U＝ ▲ ▲ V，内阻r＝▲ ▲ Ω.
（4）某同学用游标卡尺和螺旋测微器分别测量薄金属圆片的直径和厚度。读出图中的示数。该游标卡尺示数为　▲ ▲ cm。螺旋测微器示数为　▲ ▲ mm.
15．在如图甲所示的电路中，四节干电池串联，小灯泡A、B的规格为“3.8 V,0.3 A”．合上开关S后，无论怎样移动滑动片，A、B灯都不亮．
(1)用多用电表的直流电压挡检查故障
①量程应该选（▲ ▲）
A．2.5 V B．10 V C．50 V D．250 V
②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是（▲ ）
A．B灯丝断开 B．A灯丝断开
C．d、e间连线断开 D．B灯被短路
(2)接着训练用多用表测小灯泡电阻。
①测量前，一定要将电路中的开关S_▲ ▲_（选填闭合或断开）
②将多用表的选择开关置于测电阻档的（▲ ▲）
A．“×1”挡 B．“×10”挡 C．“×100”挡 D．“×1k”挡
③将选择开关置于选择好档位上，应该进行最重要的一步是：将两表笔▲ ▲ ，调整▲ ▲ ，使指针指在▲ ▲ 0刻度线上.
④某次测试结果如图乙所示 ，灯泡电阻读数为 ▲ ▲_ Ω。
⑤换掉损坏的元件，电路正常后，闭合开关，发现灯很亮。断开开关，将选择开关置于“500mA”挡，将红表笔与开关右边的a接线柱接触，黑表笔与开关左边的b接线柱接触，稳定时其指针也指在上一题所指位置，则通过电灯的电流是 ▲ ▲ mA.
四、计算题（每题12分，共36分）
16．如图所示的电路中，当开关S接a点时，标有“5 V 2.5 W”的小灯泡L正常发光，当开关S接b点时，通过电阻R的电流为1 A，这时电阻R两端的电压为4 V．求：
(1)电阻R的值；
(2)电源的电动势和内阻．
17．如图所示，电源电动势E＝10 V，内阻r＝0.2 Ω，标有“8 V 16 W”的灯泡L恰好正常发光，电动机线圈电阻R0＝0.25 Ω.求：
（1）电源输出功率P1
（2）电动机输出功率P2
江苏省涟水中学2014－2015学年度高二年级模块检测（一）
物理试卷（理科）参考答案
三、实验题（两题各10分，14题（1）（2）小题各3分，填空题各1分；15题选择题各2分，填空题各1分）
14.（1） （ D ） （2）
（3）U＝ 3.5 V，内阻r＝ 25 Ω.
（4）　 1.240 cm. 　 0.729－0.731 mm.
15.(1)①（ B ） ② （ B ）
(2)① _ 断开 _
② （ A ）
③ 短接 ，
欧姆调零旋钮 ，
最右边 .
④ 7 Ω ⑤ 340 mA.
四、计算题（每题12分，共36分）
16．（1）电阻R的值为R＝＝ Ω＝4 Ω. …………（4分）
（2）当开关接a时，
灯正常发光U1＝5 V，……………………………（1分）
I1＝＝ A＝0.5 A. ……………………………（1分）
有E＝U1＋I1r………①……………………………（2分）
当开关接b时，
U2＝4 V，I2＝1 A…………………………………（1分）
有E＝U2＋I2r………②……………………………（2分）
联立①②两式得E＝6 V，r＝2 Ω. ………………（1分）
17．（1）灯正常发光＝8V
E＝UL+Ir……………………………（2分）
10=8+0.2I…………………………（1分）
I=10A……………………………（1分）
P1 = UL I=8×10W＝80W……………………………（2分）
（2）……………………………（1分）
IM＝I－IL＝10－2＝8A………………………………（1分）
PM = UL IM =8×8W＝64W……………………………（1分）
Pr =r=×0.25W＝16W…………………………（1分）
P2＝PM－Pr＝64－16=48 W…………………………（2分）
