高考物理广东卷3年（2021-2023）真题汇编-电磁学（有解析）

中小学教育资源及组卷应用平台
高考物理广东卷3年（2021-2023）真题汇编-电磁学
一、单选题
1．（2023·广东·统考高考真题）某小型医用回旋加速器，最大回旋半径为，磁感应强度大小为，质子加速后获得的最大动能为．根据给出的数据，可计算质子经该回旋加速器加速后的最大速率约为（忽略相对论效应，）（ ）
A． B． C． D．
2．（2023·广东·统考高考真题）用一台理想变压器对电动汽车充电，该变压器原、副线圈的匝数比为，输出功率为，原线圈的输入电压。关于副线圈输出电流的有效值和频率正确的是（ ）
A． B． C． D．
3．（2022·广东·高考真题）如图所示，一个立方体空间被对角平面划分成两个区域，两区域分布有磁感应强度大小相等、方向相反且与z轴平行的匀强磁场。一质子以某一速度从立方体左侧垂直平面进入磁场，并穿过两个磁场区域。下列关于质子运动轨迹在不同坐标平面的投影中，可能正确的是（　　）
A． B．
C． D．
4．（2022·广东·高考真题）图是简化的某种旋转磁极式发电机原理图。定子是仅匝数n不同的两线圈，，二者轴线在同一平面内且相互垂直，两线圈到其轴线交点O的距离相等，且均连接阻值为R的电阻，转子是中心在O点的条形磁铁，绕O点在该平面内匀速转动时，两线圈输出正弦式交变电流。不计线圈电阻、自感及两线圈间的相互影响，下列说法正确的是（　　）
A．两线圈产生的电动势的有效值相等 B．两线圈产生的交变电流频率相等
C．两线圈产生的电动势同时达到最大值 D．两电阻消耗的电功率相等
5．（2021·广东·高考真题）某同学设计了一个充电装置，如图所示，假设永磁铁的往复运动在螺线管中产生近似正弦式交流电，周期为0.2s，电压最大值为0.05V，理想变压器原线圈接螺线管，副线圈接充电电路，原、副线圈匝数比为1∶60，下列说法正确的是（　　）
A．交流电的频率为10Hz
B．副线圈两端电压最大值为3V
C．变压器输入电压与永磁铁磁场强弱无关
D．充电电路的输入功率大于变压器的输入功率
6．（2021·广东·高考真题）图是某种静电推进装置的原理图，发射极与吸板接在高压电源两端，两极间产生强电场，虚线为等差等势面，在强电场作用下，一带电液滴从发射极加速飞向吸极，a、b是其路径上的两点，不计液滴重力，下列说法正确的是（　　）
A．a点的电势比b点的低
B．a点的电场强度比b点的小
C．液滴在a点的加速度比在b点的小
D．液滴在a点的电势能比在b点的大
7．（2021·广东·高考真题）截面为正方形的绝缘弹性长管中心有一固定长直导线，长管外表面固定着对称分布的四根平行长直导线，若中心直导线通入电流，四根平行直导线均通入电流，，电流方向如图所示，下列截面图中可能正确表示通电后长管发生形变的是（　　）
A． B．
C． D．
二、多选题
8．（2023·广东·统考高考真题）电子墨水是一种无光源显示技术，它利用电场调控带电颜料微粒的分布，使之在自然光的照射下呈现出不同颜色．透明面板下有一层胶囊，其中每个胶囊都是一个像素．如图所示，胶囊中有带正电的白色微粒和带负电的黑色微粒．当胶囊下方的电极极性由负变正时，微粒在胶囊内迁移（每个微粒电量保持不变），像素由黑色变成白色．下列说法正确的有（ ）

A．像素呈黑色时，黑色微粒所在区域的电势高于白色微粒所在区域的电势
B．像素呈白色时，黑色微粒所在区域的电势低于白色微粒所在区域的电势
C．像素由黑变白的过程中，电场力对白色微粒做正功
D．像素由白变黑的过程中，电场力对黑色微粒做负功
9．（2022·广东·高考真题）如图所示，水平地面（平面）下有一根平行于y轴且通有恒定电流I的长直导线。P、M和N为地面上的三点，P点位于导线正上方，平行于y轴，平行于x轴。一闭合的圆形金属线圈，圆心在P点，可沿不同方向以相同的速率做匀速直线运动，运动过程中线圈平面始终与地面平行。下列说法正确的有（　　）
A．N点与M点的磁感应强度大小相等，方向相同
B．线圈沿PN方向运动时，穿过线圈的磁通量不变
C．线圈从P点开始竖直向上运动时，线圈中无感应电流
D．线圈从P到M过程的感应电动势与从P到N过程的感应电动势相等

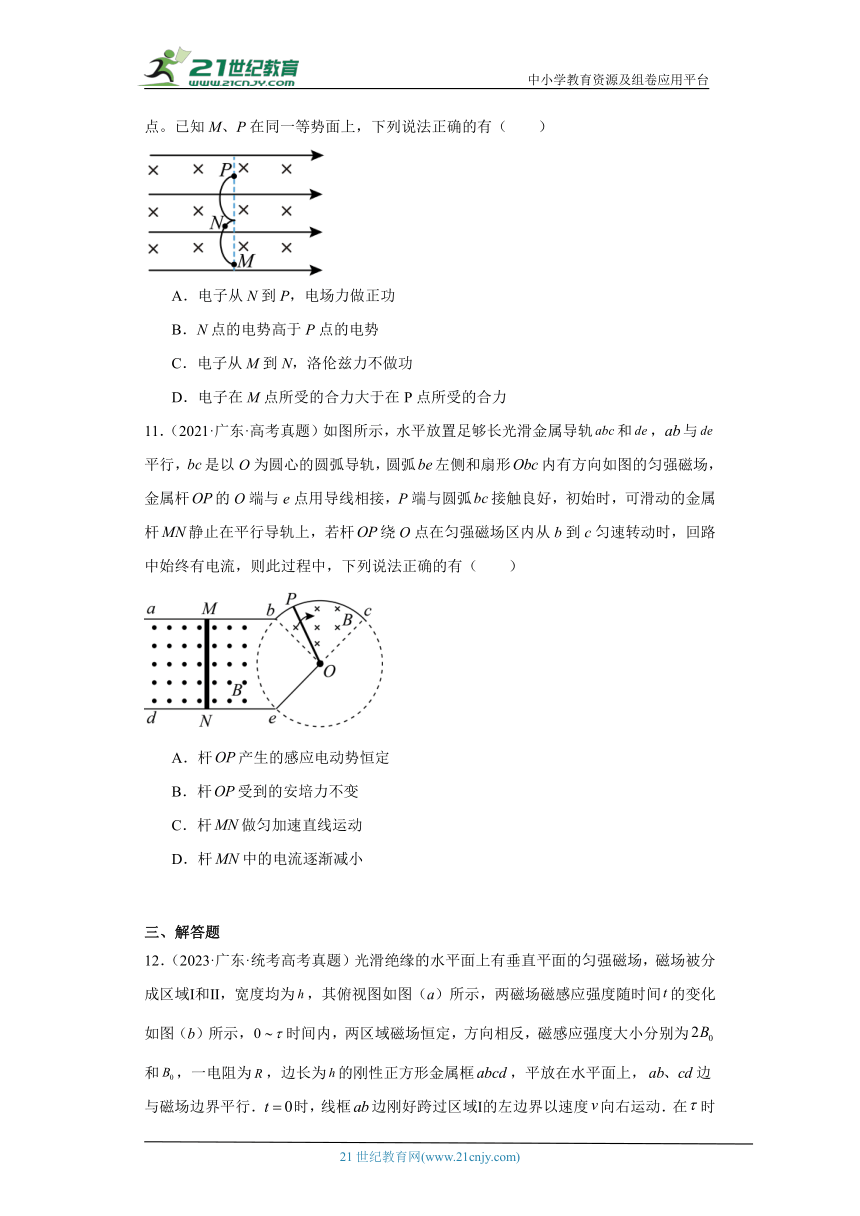

10．（2022·广东·高考真题）如图所示，磁控管内局部区域分布有水平向右的匀强电场和垂直纸面向里的匀强磁场。电子从M点由静止释放，沿图中所示轨迹依次经过N、P两点。已知M、P在同一等势面上，下列说法正确的有（　　）
A．电子从N到P，电场力做正功
B．N点的电势高于P点的电势
C．电子从M到N，洛伦兹力不做功
D．电子在M点所受的合力大于在P点所受的合力
11．（2021·广东·高考真题）如图所示，水平放置足够长光滑金属导轨和，与平行，是以O为圆心的圆弧导轨，圆弧左侧和扇形内有方向如图的匀强磁场，金属杆的O端与e点用导线相接，P端与圆弧接触良好，初始时，可滑动的金属杆静止在平行导轨上，若杆绕O点在匀强磁场区内从b到c匀速转动时，回路中始终有电流，则此过程中，下列说法正确的有（　　）
A．杆产生的感应电动势恒定
B．杆受到的安培力不变
C．杆做匀加速直线运动
D．杆中的电流逐渐减小
三、解答题
12．（2023·广东·统考高考真题）光滑绝缘的水平面上有垂直平面的匀强磁场，磁场被分成区域Ⅰ和Ⅱ，宽度均为，其俯视图如图（a）所示，两磁场磁感应强度随时间的变化如图（b）所示，时间内，两区域磁场恒定，方向相反，磁感应强度大小分别为和，一电阻为，边长为的刚性正方形金属框，平放在水平面上，边与磁场边界平行．时，线框边刚好跨过区域Ⅰ的左边界以速度向右运动．在时刻，边运动到距区域Ⅰ的左边界处，线框的速度近似为零，此时线框被固定，如图（a）中的虚线框所示。随后在时间内，Ⅰ区磁感应强度线性减小到0，Ⅱ区磁场保持不变；时间内，Ⅱ区磁感应强度也线性减小到0。求：

（1）时线框所受的安培力；
（2）时穿过线框的磁通量；
（3）时间内，线框中产生的热量。
13．（2022·广东·高考真题）密立根通过观测油滴的运动规律证明了电荷的量子性，因此获得了1923年的诺贝尔奖。图是密立根油滴实验的原理示意图，两个水平放置、相距为d的足够大金属极板，上极板中央有一小孔。通过小孔喷入一些小油滴，由于碰撞或摩擦，部分油滴带上了电荷。有两个质量均为、位于同一竖直线上的球形小油滴A和B，在时间t内都匀速下落了距离。此时给两极板加上电压U（上极板接正极），A继续以原速度下落，B经过一段时间后向上匀速运动。B在匀速运动时间t内上升了距离，随后与A合并，形成一个球形新油滴，继续在两极板间运动直至匀速。已知球形油滴受到的空气阻力大小为，其中k为比例系数，m为油滴质量，v为油滴运动速率，不计空气浮力，重力加速度为g。求：
（1）比例系数k；
（2）油滴A、B的带电量和电性；B上升距离电势能的变化量；
（3）新油滴匀速运动速度的大小和方向。
14．（2021·广东·高考真题）图是一种花瓣形电子加速器简化示意图，空间有三个同心圆a、b、c围成的区域，圆a内为无场区，圆a与圆b之间存在辐射状电场，圆b与圆c之间有三个圆心角均略小于90°的扇环形匀强磁场区Ⅰ、Ⅱ和Ⅲ。各区感应强度恒定，大小不同，方向均垂直纸面向外。电子以初动能从圆b上P点沿径向进入电场，电场可以反向，保证电子每次进入电场即被全程加速，已知圆a与圆b之间电势差为U，圆b半径为R，圆c半径为，电子质量为m，电荷量为e，忽略相对论效应，取。
（1）当时，电子加速后均沿各磁场区边缘进入磁场，且在电场内相邻运动轨迹的夹角均为45°，最终从Q点出射，运动轨迹如图中带箭头实线所示，求Ⅰ区的磁感应强度大小、电子在Ⅰ区磁场中的运动时间及在Q点出射时的动能；
（2）已知电子只要不与Ⅰ区磁场外边界相碰，就能从出射区域出射。当时，要保证电子从出射区域出射，求k的最大值。
参考答案：
1．C
【详解】洛伦兹力提供向心力有
质子加速后获得的最大动能为
解得最大速率约为
故选C。
2．A
【详解】由题可知原线圈输入电压的有效值为
原线圈电流为
副线圈输出电流的有效值为
变压器无法改变电流的频率，故
故选A。
3．A
【详解】AB．由题意知当质子射出后先在MN左侧运动，刚射出时根据左手定则可知在MN受到y轴正方向的洛伦兹力，即在MN左侧会向y轴正方向偏移，做匀速圆周运动，y轴坐标增大；在MN右侧根据左手定则可知洛伦兹力反向，质子在y轴正方向上做减速运动，故A正确，B错误；
CD．根据左手定则可知质子在整个运动过程中都只受到平行于xOy平面的洛伦兹力作用，在z轴方向上没有运动，z轴坐标不变，故CD错误。
故选A。
4．B
【详解】AD．根据可得两线圈中磁通量的变化率相等，但是匝数不等，则产生的感应电动势最大值不相等，有效值也不相等；根据 可知，两电阻的电功率也不相等，选项AD错误；
B．因两线圈放在同一个旋转磁铁的旁边，则两线圈产生的交流电的频率相等，选项B正确；
C．当磁铁的磁极到达一线圈附近时，一个线圈的磁通量最大，感应电动势为0，另一个线圈通过的磁通量最小，感应电动势最大，可知两线圈产生的感应电动势不可能同时达到最大值，选项C错误。
故选B。
5．B
【详解】A．周期是T=0.2s，频率是
故A错误；
B．由理想变压器原理可知
解得，副线两端的最大电压为
故B正确；
C．根据法拉第电磁感应定律可知，永磁铁磁场强，线圈中产生的感应电动势越大，变压器的输入电压会越大，故C错误；
D．由理想变压器原理可知，充电电路的输入功率等于变压器的输入功率，故D错误。
故选B。
6．D
【详解】A．高压电源左为正极，则所加强电场的场强向右，而沿着电场线电势逐渐降低，可知
故A错误；
B．等差等势线的疏密反映场强的大小，由图可知a处的等势线较密，则
故B错误；
C．液滴的重力不计，根据牛顿第二定律可知，液滴的加速度为
因，可得
故C错误；
D．液滴在电场力作用下向右加速，则电场力做正功，动能增大，电势能减少，即
故D正确；
故选D。
7．C
【详解】因，则可不考虑四个边上的直导线之间的相互作用；根据两通电直导线间的安培力作用满足“同向电流相互吸引，异向电流相互排斥”，则正方形左右两侧的直导线要受到吸引的安培力，形成凹形，正方形上下两边的直导线要受到排斥的安培力，形成凸形，故变形后的形状如图C。
故选C。
8．AC
【详解】A．像素呈黑色时，当胶囊下方的电极带负电，像素胶囊里电场线方向向下，所以黑色微粒所在的区域的电势高于白色微粒所在区域的电势，故A正确；
B．像素呈白色时，当胶囊下方的电极带正电，像素胶囊里电场线方向向上，所以黑色微粒所在的区域的电势高于白色微粒所在区域的电势，故B错误；
C．像素由黑变白的过程中，白色微粒受到的电场力向上，位移向上，电场力对白色微粒做正功，故C正确；
D．像素由白变黑的过程中，黑色微粒受到的电场力向下，位移向下，电场力对黑色微粒做正功，故D错误。
故选AC。
9．AC
【详解】A．依题意，M、N两点连线与长直导线平行、两点与长直导线的距离相同，根据右手螺旋定则可知，通电长直导线在M、N两点产生的磁感应强度大小相等，方向相同，故A正确；
B．根据右手螺旋定则，线圈在P点时，磁感线穿进与穿出在线圈中对称，磁通量为零；在向N点平移过程中，磁感线穿进与穿出线圈不再对称，线圈的磁通量会发生变化，故B错误；
C．根据右手螺旋定则，线圈从P点竖直向上运动过程中，磁感线穿进与穿出线圈对称，线圈的磁通量始终为零，没有发生变化，线圈无感应电流，故C正确；
D．线圈从P点到M点与从P点到N点，线圈的磁通量变化量相同，依题意P点到M点所用时间较从P点到N点时间长，根据法拉第电磁感应定律，则两次的感应电动势不相等，故D错误。
故选AC。
10．BC
【详解】A．由题可知电子所受电场力水平向左，电子从N到P的过程中电场力做负功，故A错误；
B．根据沿着电场线方向电势逐渐降低可知N点的电势高于P点，故B正确；
C．由于洛伦兹力一直都和速度方向垂直，故电子从M到N洛伦兹力都不做功；故C正确；
D．由于M点和P点在同一等势面上，故从M到P电场力做功为0，而洛伦兹力不做功，M点速度为0，根据动能定理可知电子在P点速度也为0，则电子在M点和P点都只受电场力作用，在匀强电场中电子在这两点电场力相等，即合力相等，故D错误；
故选BC。
11．AD
【详解】A．OP转动切割磁感线产生的感应电动势为
因为OP匀速转动，所以杆OP产生的感应电动势恒定，故A正确；
BCD．杆OP匀速转动产生的感应电动势产生的感应电流由M到N通过MN棒，由左手定则可知，MN棒会向左运动，MN棒运动会切割磁感线，产生电动势与原来电流方向相反，让回路电流减小，MN棒所受合力为安培力，电流减小，安培力会减小，加速度减小，故D正确，BC错误。
故选AD。
12．（1），方向水平向左；（2）；（3）
【详解】（1）由图可知时线框切割磁感线的感应电动势为
则感应电流大小为
所受的安培力为
方向水平向左；
（2）在时刻，边运动到距区域Ⅰ的左边界处，线框的速度近似为零，此时线框被固定，则时穿过线框的磁通量为
方向垂直纸面向里；
（3）时间内，Ⅱ区磁感应强度也线性减小到0，则有
感应电流大小为
则时间内，线框中产生的热量为
13．（1）；（2）油滴A不带电，油滴B带负电，电荷量，电势能的变化量；（3）见解析
【详解】（1）未加电压时，油滴匀速时的速度大小
匀速时
又
联立可得
（2）加电压后，油滴A的速度不变，可知油滴A不带电，油滴B最后速度方向向上，可知油滴B所受电场力向上，极板间电场强度向下，可知油滴B带负电，油滴B向上匀速运动时，速度大小为
根据平衡条件可得
解得
根据
又
联立解得
（3）油滴B与油滴A合并后，新油滴的质量为，新油滴所受电场力
若，即
可知
新油滴速度方向向上，设向上为正方向，根据动量守恒定律
可得
新油滴向上加速，达到平衡时
解得速度大小为
速度方向向上；
若，即
可知
设向下为正方向，根据动量守恒定律
可知
新油滴向下加速，达到平衡时
解得速度大小为
速度方向向下。
14．（1），，；（2）
【详解】（1）电子在电场中加速有
在磁场Ⅰ中，由几何关系可得
联立解得
在磁场Ⅰ中的运动周期为
由几何关系可得，电子在磁场Ⅰ中运动的圆心角为
在磁场Ⅰ中的运动时间为
联立解得
从Q点出来的动能为
（2）在磁场Ⅰ中的做匀速圆周运动的最大半径为，此时圆周的轨迹与Ⅰ边界相切，由几何关系可得
解得
由于
联立解得
试卷第1页，共3页
