透镜和视觉(1)

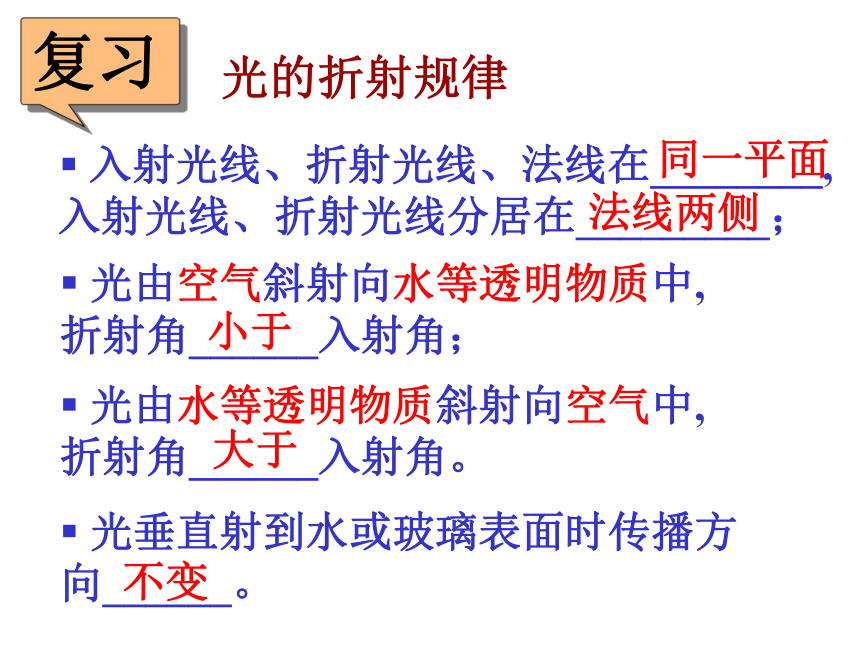

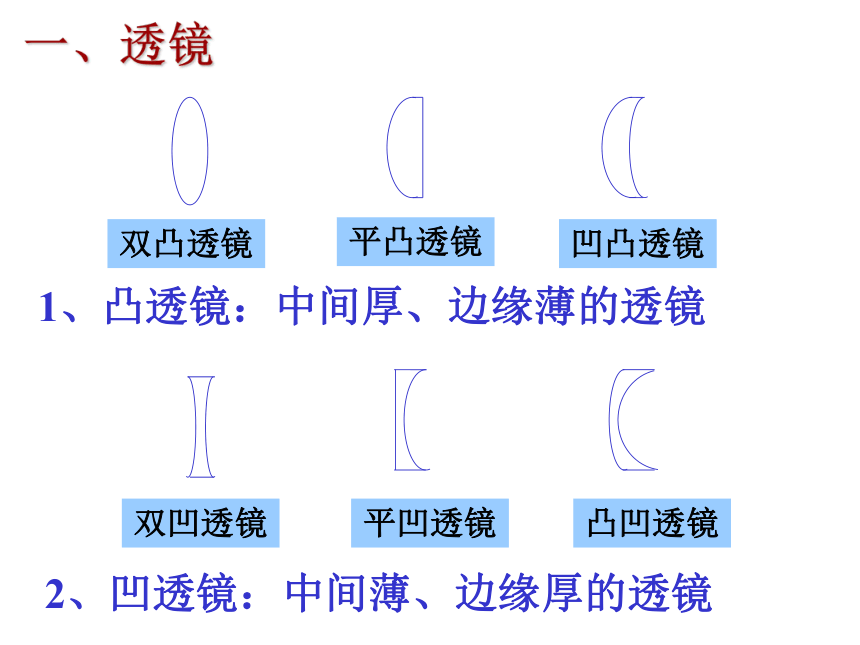

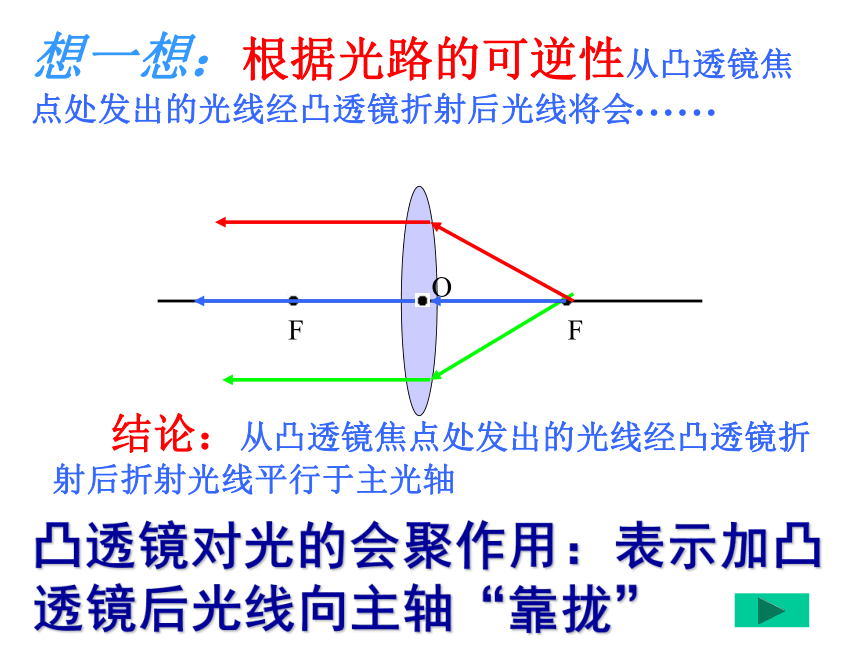

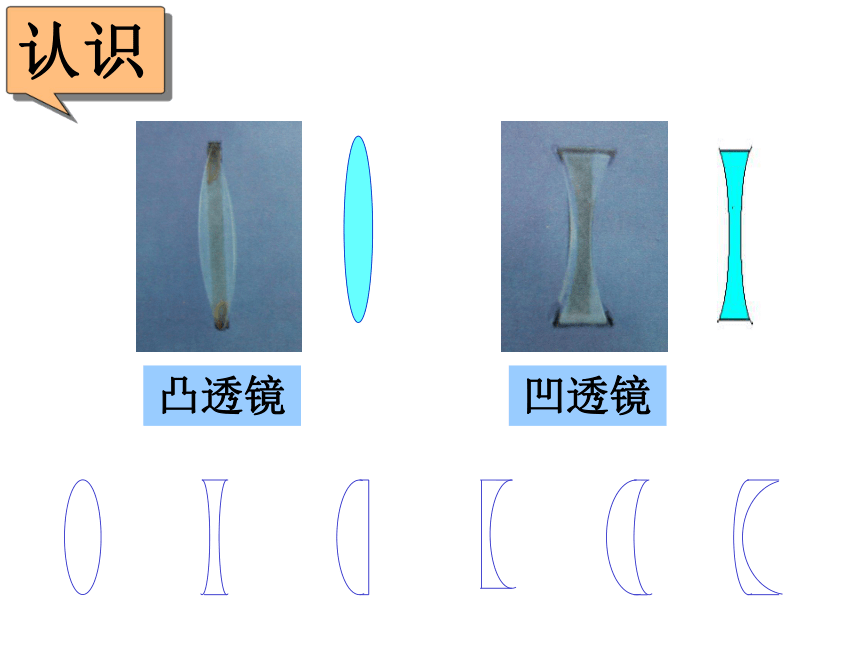

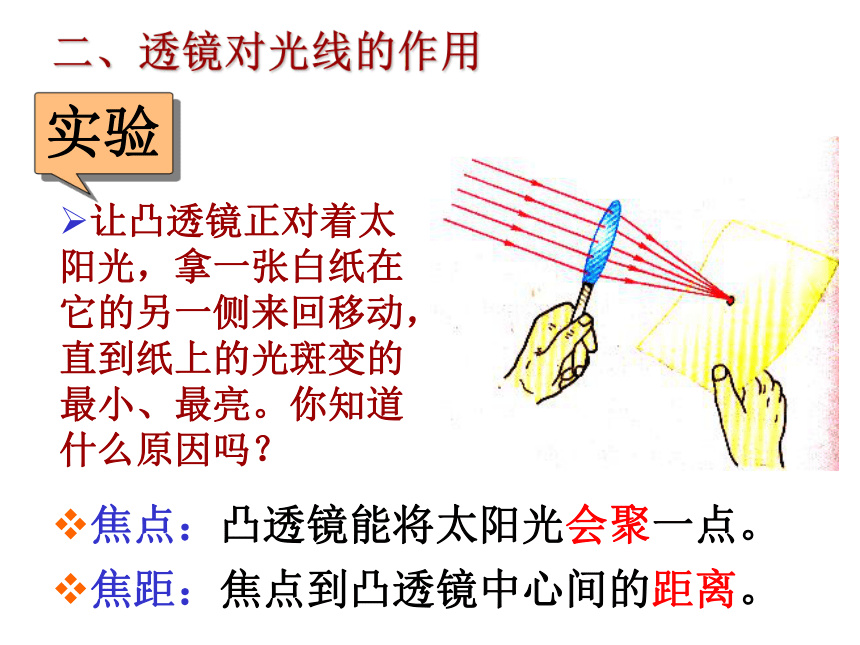

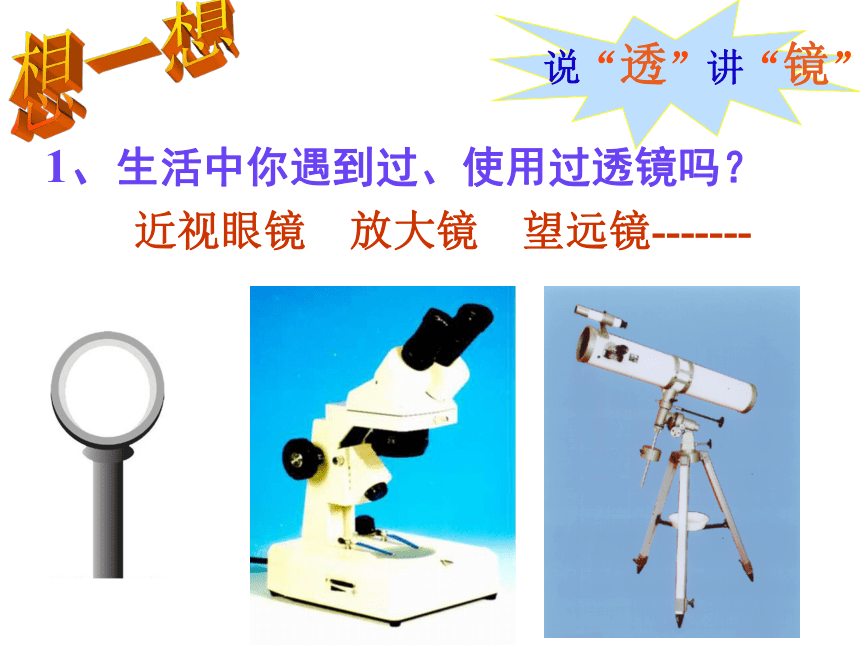

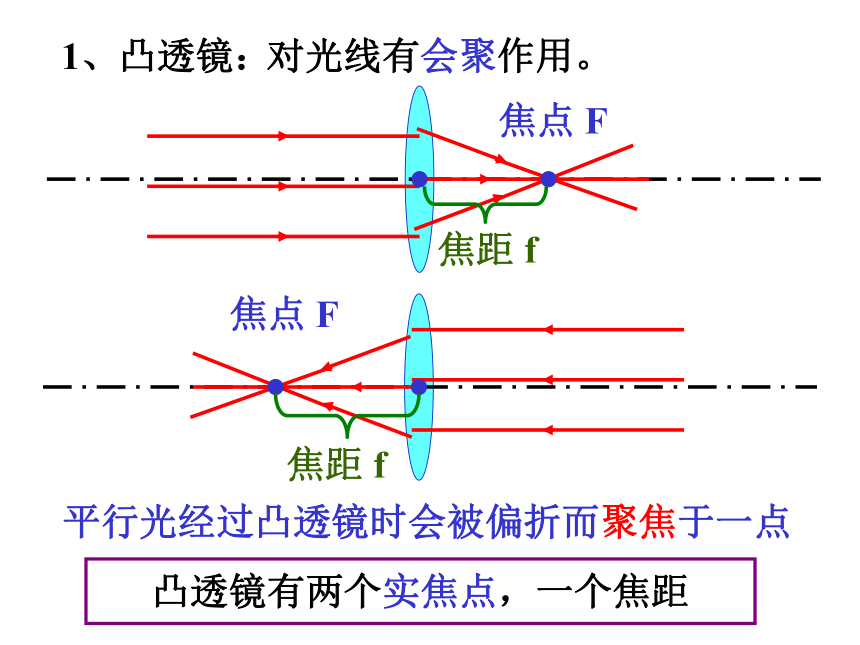

课件20张PPT。第6节 透镜和视觉（1）复习 光的折射规律 入射光线、折射光线、法线在________,入射光线、折射光线分居在_________； 光由空气斜射向水等透明物质中,折射角______入射角； 光由水等透明物质斜射向空气中,折射角______入射角。同一平面法线两侧小于大于 光垂直射到水或玻璃表面时传播方向______。不变 1、生活中你遇到过、使用过透镜吗？说“透”讲“镜”想一想近视眼镜 放大镜 望远镜-------凸透镜凹透镜认识 1、凸透镜：中间厚、边缘薄的透镜一、透镜2、凹透镜：中间薄、边缘厚的透镜让凸透镜正对着太阳光，拿一张白纸在它的另一侧来回移动，直到纸上的光斑变的最小、最亮。你知道什么原因吗？实验 焦点：凸透镜能将太阳光会聚一点。焦距：焦点到凸透镜中心间的距离。二、透镜对光线的作用焦点 F平行光经过凸透镜时会被偏折而聚焦于一点凸透镜有两个实焦点，一个焦距 1、凸透镜：对光线有会聚作用。 结论：从凸透镜焦点处发出的光线经凸透镜折射后折射光线平行于主光轴OF F想一想：根据光路的可逆性从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ?凸透镜对光的会聚作用：表示加凸 透镜后光线向主轴“靠拢”5、三条特殊光线(1)平行主光轴的光经凸透镜折射后过焦点(2)过焦点的入射光经凸透镜折射后平行主光轴出射(3)过光心的光经凸透镜折射后光路不变F FFF完成下列光路图：试一试换用凹透镜再做上面的实验，纸上还能得到最小、最亮的光斑吗？平行光经过凹透镜时会被偏折而向外发散凹透镜则使太阳光发散。2、凹透镜：对光线有发散作用。FF凹透镜有两个虚焦点，一个焦距凹透镜的介绍焦点
o f
焦距焦点
o f
焦距凹透镜的三条特殊光线F★：F1）平行于主光轴的光线经凹透镜折射后
折射光 线的延长线将会聚于虚焦点2）延长线通过虚焦点的光线经凹透镜折射后折射光线将平行于主光轴3）通过光心的光线，传播方向不改变。 完成下列光路图：
········思考 你能用冰和阳光来取火吗？能，将冰块削成凸透镜形状，正对太阳光，燃料放在焦点上即可燃烧。 冰遇火要熔化，但远在2000多年前，我国古代人却能“削冰取火”。他们将冰磨成一种冰镜，让太阳光射过冰镜后会聚起来，点燃艾草取火。探究凸透镜成像规律凸透镜使焦点射来的光平行于主光轴射出练习 思考题：
1、如图所示，说明凸透镜对光线起_____作用。FF会聚2、在图中填上适当类型的透镜。F折射时，光路是可逆的。FF
