第4节简单机械（第1课时）

课件22张PPT。第四节

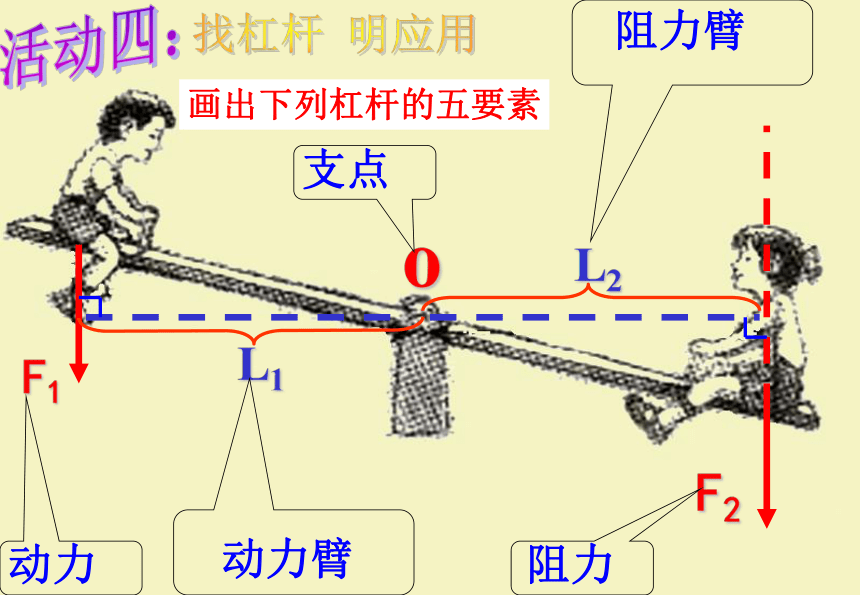

简单机械活动一：看动画 找共性oL2L1画出下列杠杆的五要素阻力臂动力臂支点动力阻力活动四：找杠杆 明应用L2L1一展身手：巩固提高

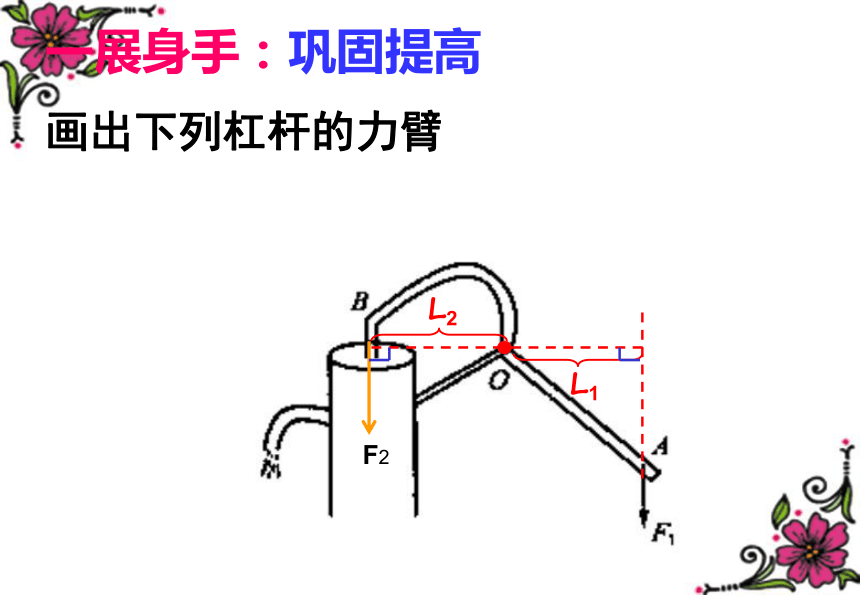

画出下列杠杆的力臂F2画力臂的基本步骤： 1、确定支点 2、作出动力和阻力的示意图 3、作出力的作用线 4、把三角板的一个直角边与力的作用线重合，另一个直角边通过支点 5、作出支点到力的作用线的垂线有关力臂的问题？2 杠杆是否都是直的？力臂是＿＿ 到＿＿＿＿＿＿ 距离。思考讨论：1 力臂是一定在杠杆上吗？3 若一力作用在杠杆上，作用点不变，但作用方向改变，力臂是否改变？答：不是答：杠杆可以是直的，也
可以是弯的答：要改变支点力的作用线的画出图中杠杆各力的力臂F1F2L1L2F1F2L1OL2画出下列杠杆的力臂l1l2l1l2根据实物图画出杠杆示意图l2O人身上的杠杆3-18小资料人体内的杠杆
点一下头或抬一下头是靠杠杆的作用(如图)，杠杆的支点在脊柱之顶，支点前后各有肌肉，头颅的重量是阻力。支点前后的肌肉配合起来，有的收缩有的拉长，就形成低头仰头动作，从图中可以看出来低头比仰头要省力。小资料小资料人体内的杠杆
当你把脚尖翘起来的时候，是脚跟后面的肌肉在起作用，脚尖是支点，体重落在两者之间。这实际上是一个省力杠杆(如图)，这时肌肉的拉力比体重要小。
小资料人体的杠杆系统四个基本组成部分骨—— 一根硬棒；
肌肉收缩——动力的来源；
两根骨之间可以活动的关节——支点；
移动肢体或物体——阻力的来源。1、关于杠杆的下列说法中，正确的是（ ）
A、杠杆必须是一根直棒
B、杠杆不一定要有支点
C、杠杆可以是直的，也可以是弯的
D、作用在杠杆上的两个力总是使杠杆向相反的方向转动CD练习2、下列关于力臂的说法中，正确的是（ ）
A、动力臂是指支点到动力作用点的距离
B、阻力臂是指支点到阻力作用线的垂直距离
C、动力臂与阻力臂之和等于杠杆长
D、当力的作用线通过支点时，力臂最大B练习
