第7节电路分析与应用

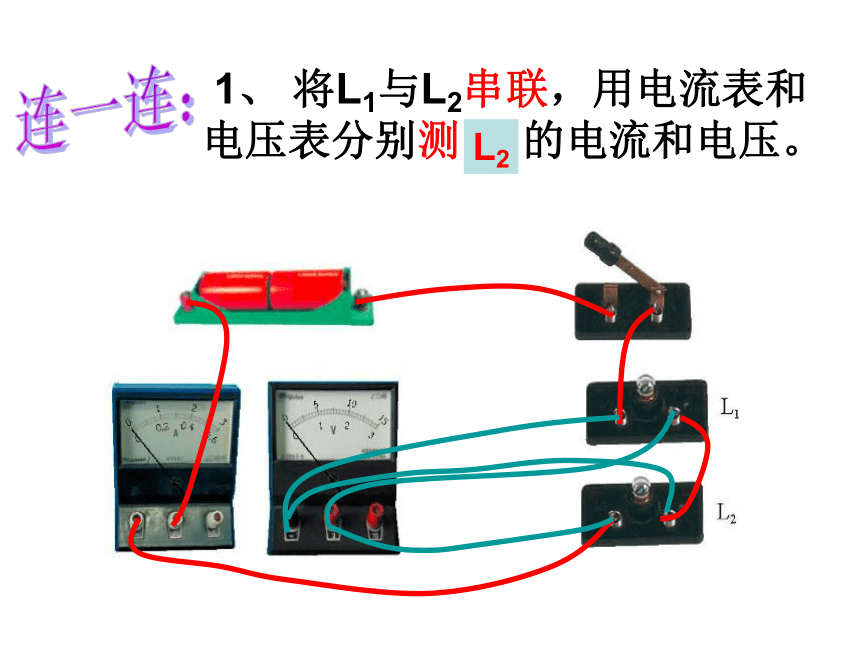

课件18张PPT。4.7 电路和分析与应用（一）连一连： 1、 将L1与L2串联，用电流表和
电压表分别测 L1 的电流和电压。L2思考： 1. 在串联中，总电流、总电压
和各用电器的电流、电压之间

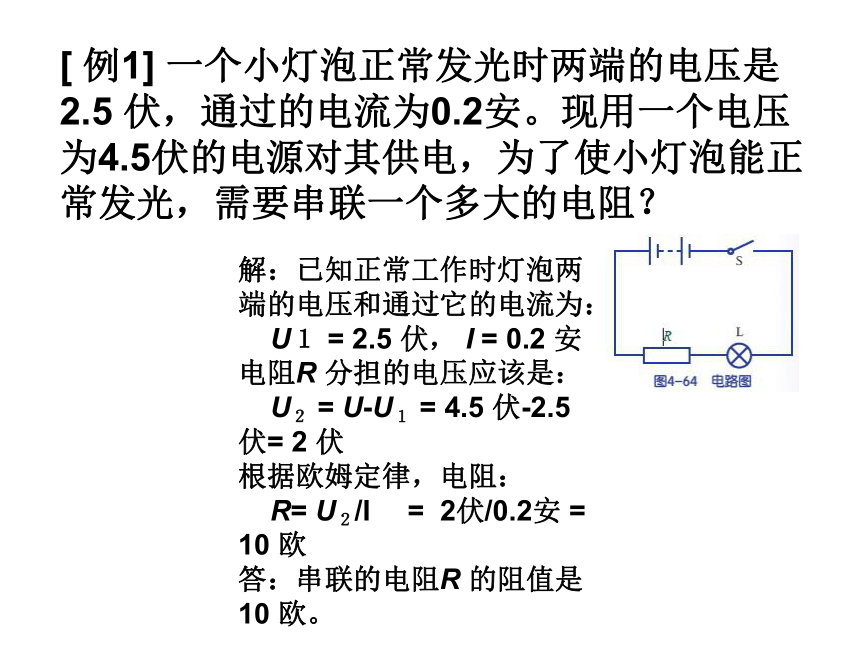

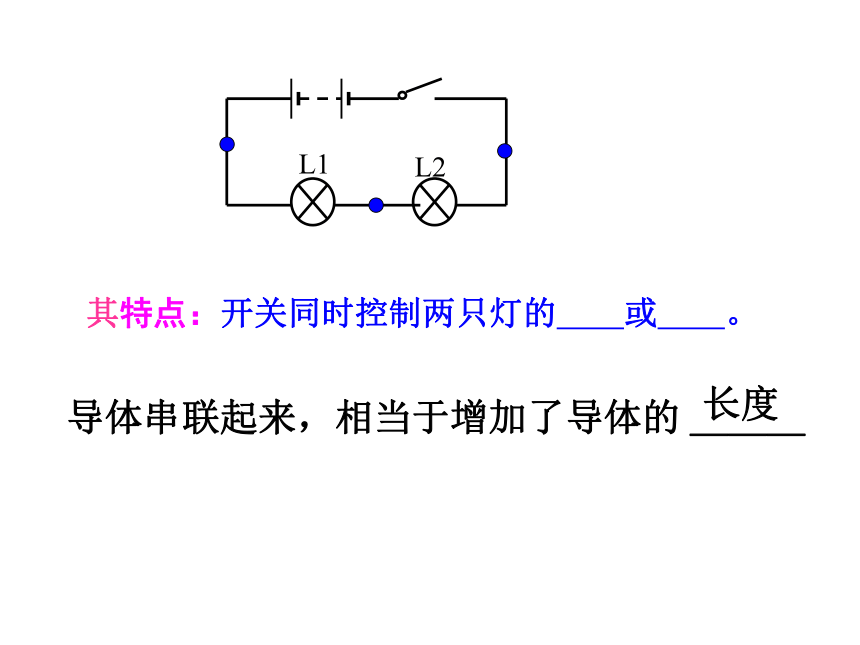

分别有什么关系？I=I1=I2=I3U=U1+U2串联电路的电流处处相等。串联电路的总电压等于各用电器的电压之和。R = R1 + R2串联电路的总电阻等于各用电器的电阻之和。导体串联起来，相当于增加了导体的 ＿＿＿长度　　其特点：开关同时控制两只灯的　　或　　。[ 例1] 一个小灯泡正常发光时两端的电压是2.5 伏，通过的电流为0.2安。现用一个电压为4.5伏的电源对其供电，为了使小灯泡能正常发光，需要串联一个多大的电阻？ 解：已知正常工作时灯泡两端的电压和通过它的电流为：
U１ = 2.5 伏， I = 0.2 安
电阻R 分担的电压应该是：
U２ = U-U１ = 4.5 伏-2.5 伏= 2 伏
根据欧姆定律，电阻：
R= U２/I 　= 2伏/0.2安 = 10 欧

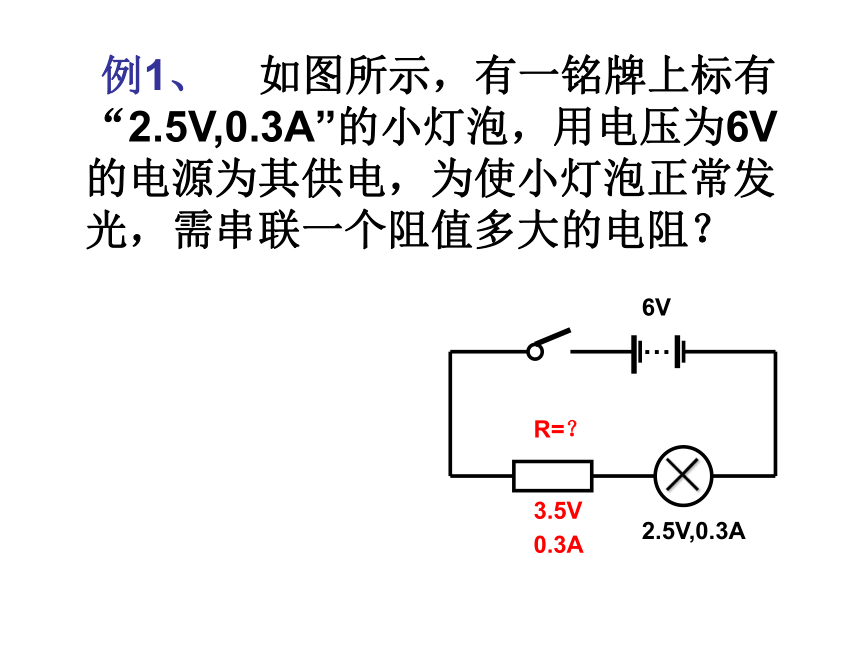

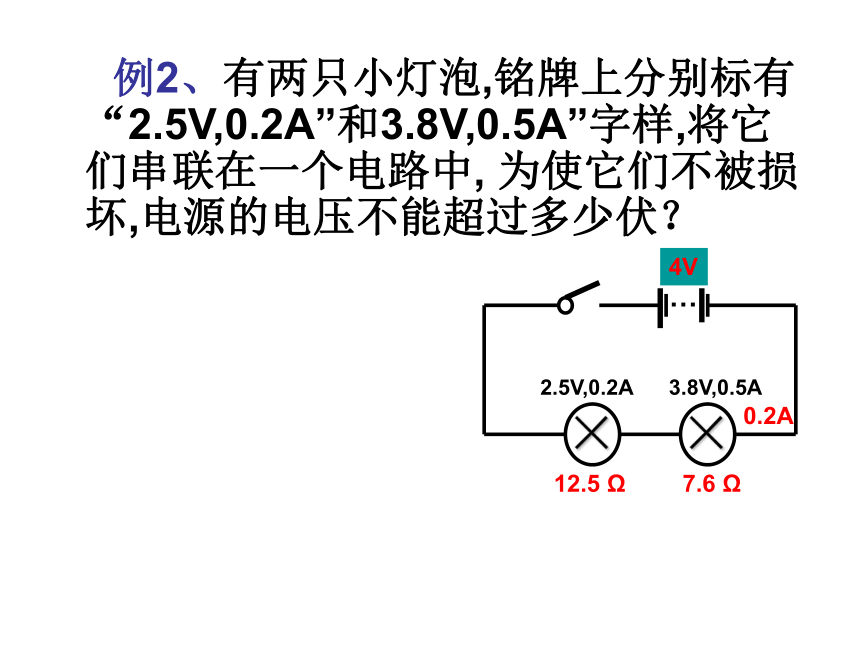

答：串联的电阻R 的阻值是10 欧。 例1、 如图所示，有一铭牌上标有“2.5V,0.3A”的小灯泡，用电压为6V 的电源为其供电，为使小灯泡正常发光，需串联一个阻值多大的电阻？2.5V,0.3A6V3.5V0.3AR=？ 例2、有两只小灯泡,铭牌上分别标有“2.5V,0.2A”和3.8V,0.5A”字样,将它们串联在一个电路中, 为使它们不被损坏,电源的电压不能超过多少伏？2.5V,0.2A?V3.8V,0.5A12.5 Ω7.6 Ω0.2A4V连一连： 2. 将L1与L2并联，用电流表和
电压表分别测L2的电流和电压。 2. 在并联中，总电流、总电压和各用电器的电流、电压之间分别有什么关系？思考：I=I1+I2并联电路干路上的总电流
等于各支路的电流之和。U=U1=U2并联电路中各支路的电压都相等。 几个导体并联起来,相当于增加
了导体的 ＿＿＿＿横截面积　 其特点：干路开关控制　　　　　上的电灯; 支路开关控制　　　　　上的电灯;并联电路中各支路上的电灯　　　　　影响。比较串联电路和并联电路I = I1 = I2I = I1 + I2U = U1 + U2U = U1 = U2R = R1 + R21/R=1/R1+1/R2 例3、有两只定值电阻,铭牌上分别标有“20 Ω,0.5A”和“40 Ω,0.3A”字样,将它们并联在一个电路中, 为使它们不被损坏,电源的电压不能超过多少伏？此时干路上的电流是多少安？?V20 Ω,0.5A40 Ω,0.3A10V12V0.5A0.25A10V10V0.75A　　1、电路中并联的电灯（用电器）越多，干路中的电流越大，可能会引起电源超载而损坏电源。
　　2、并联电路中，某条支路上的电阻越小，则该条支路上的电流越大。推广三、应用1、家庭电路中用电器的连接是并联还是串联？
有什么证据？2、并联电路中电流关系如何？3、家庭电路中,为什么要安装保险丝或空气开关?防止电路过载而损坏电源，或导线过热而发生火灾。[ 例2] 一个电阻为100欧的线圈，允许通过的最大电流为0.01安。现在要把该线圈接在一个电流恒定为1 安的电路中，需要在线圈两端并联一个多大的电阻才能保证线圈安全工作？ 已知在相同电压下，灯丝通过的电流越大灯就越亮。同学设计出右图所示的电路，用两个开关分别控制一个灯泡中的两根灯丝L1和L2，产生三种不同的亮度；（灯丝L1的电阻小于灯丝L2的电阻）
1、怎样控制开关使灯最亮？
2、怎样控制开关使灯最暗？
3、为什么设计时不把两根
灯丝串联起来？书本P156~1571、同时闭合S1和S2，
两灯丝同时发光，灯最亮。2、只闭合S1，只有
L2灯丝发光，灯最暗。3、若将两灯丝串联，无法控制灯的不同亮度。如图所示，电源的电压恒为18伏。已知：R1=3欧，R2=6欧，求开关闭合后通过两盏灯的电流和总电流。书本P157U=18VR1=3 ΩR2=6Ω解：I1=U/R1
=18V/3Ω=6AI2=U/R2
=18V/6Ω=3AI=I1+I2
=6A+3A=9A作业：A本P47~48做完。
