第4节简单机械——滑轮（3）

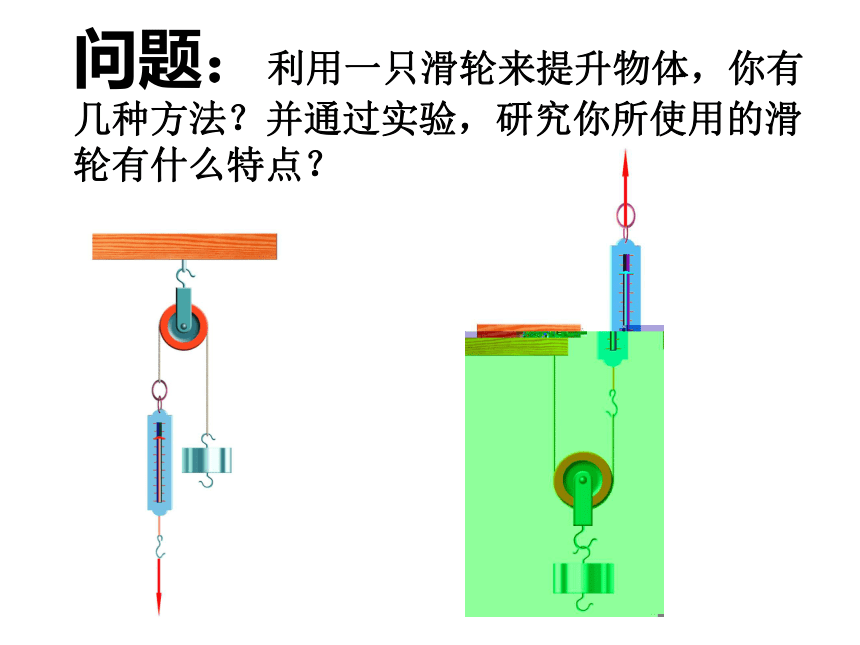

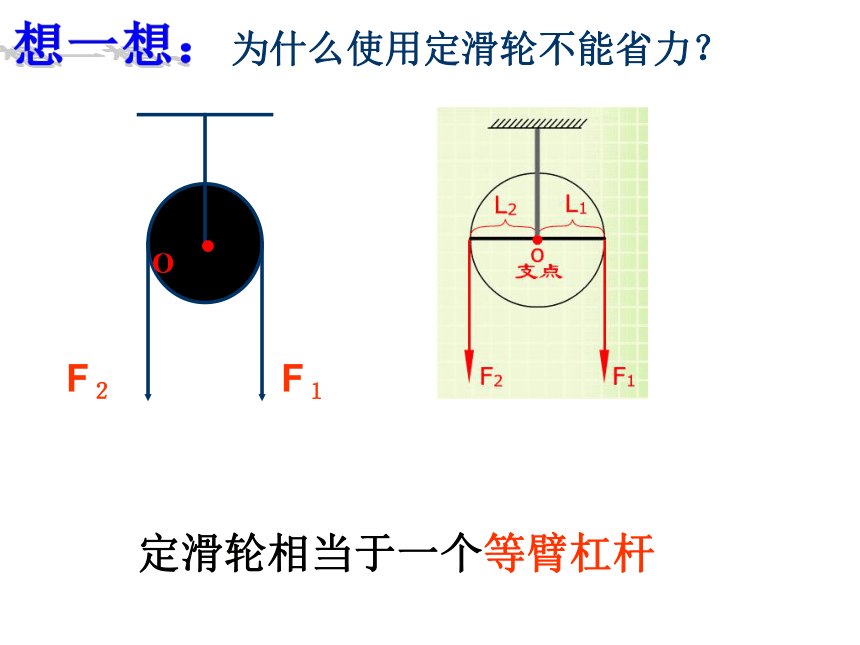

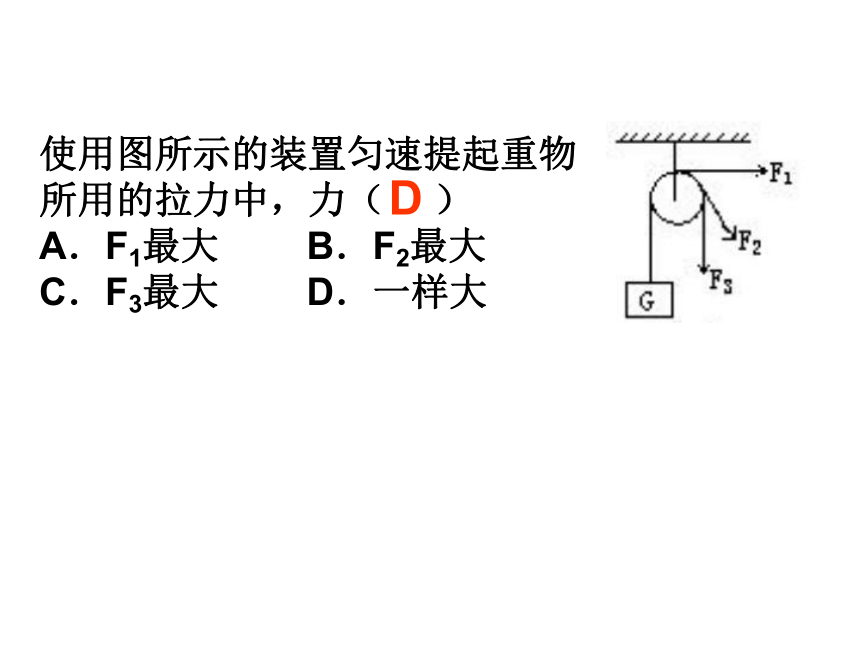

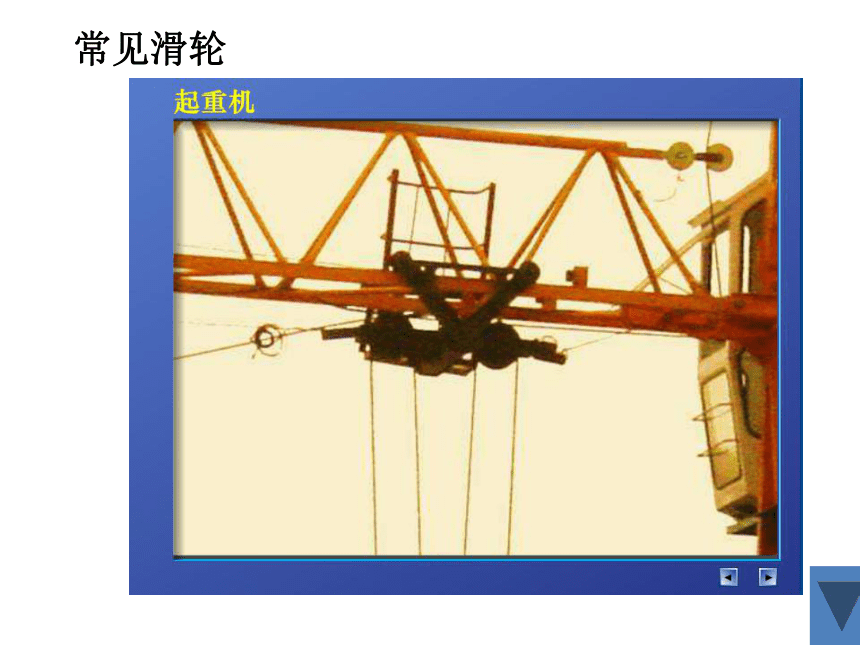

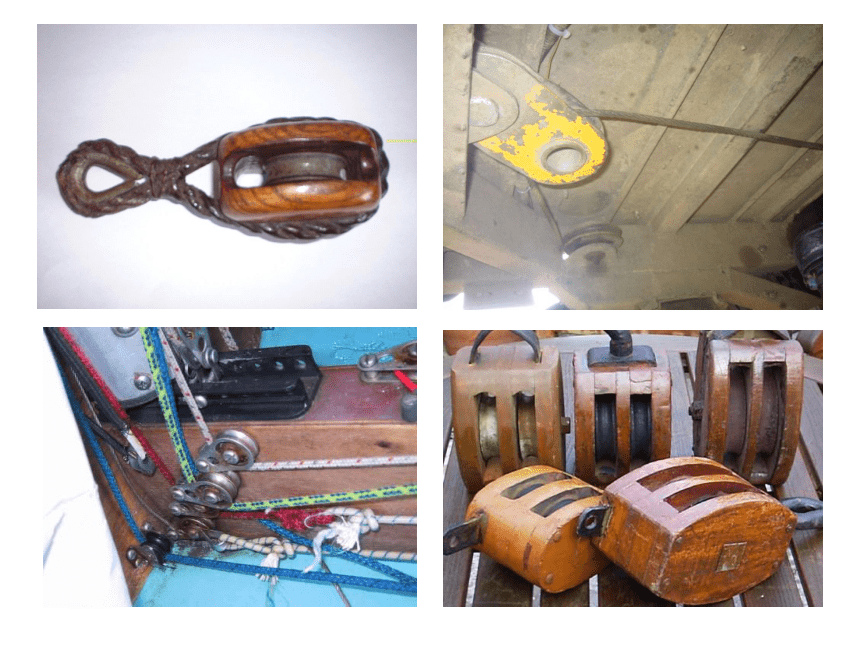

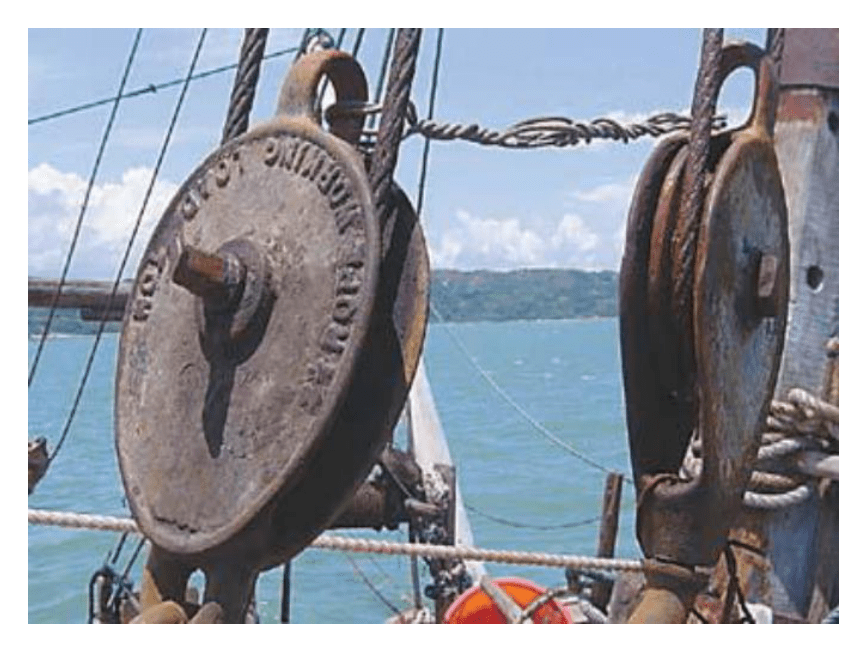

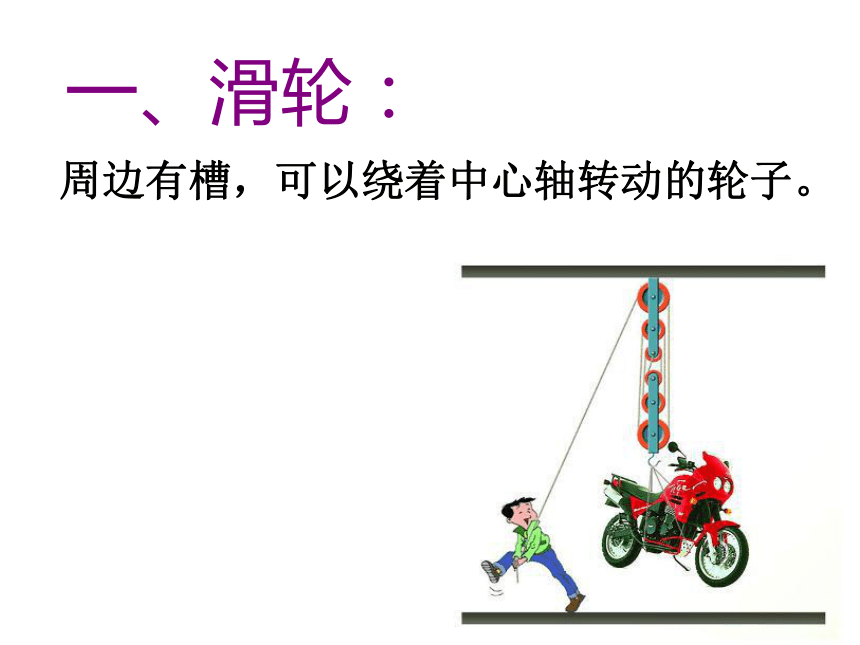

课件20张PPT。 第4节 简单机械（3）－滑轮第3节 认识简单机械(3)想一想工人要把钢材、木料、水泥等运到楼上通常会怎样做呢？常见滑轮一、滑轮：周边有槽，可以绕着中心轴转动的轮子。问题：利用一只滑轮来提升物体，你有几种方法？并通过实验，研究你所使用的滑轮有什么特点？为什么使用定滑轮不能省力？想一想：定滑轮相当于一个等臂杠杆使用图所示的装置匀速提起重物　所用的拉力中，力（ 　）A．F1最大 　　B．F2最大C．F3最大 　　D．一样大　D护城河上的吊桥动滑轮也是一个变形的杠杆，请找出它的五要素．想一想：动滑轮相当于一个动力臂是阻力臂两倍的省力杠杆Ｇ想一想：
有没有既能省力又能改变力的方向
的机械？三、滑轮组由一个定滑轮和一个动滑轮组成。结论：拉力F的大小与吊起动滑轮的绳子股数n有关。n=2n=2n=3使用滑轮组时，重物和动滑轮的总重由几股绳子承担，所用力就是总重的几分之一思考题：在左图所示的滑轮组中，(a)若动滑轮重G/不计，拉力F是多少？(b)若动滑轮重G/不能忽略，那么图中的拉力F应等于多少？分析：图中吊起动滑轮的绳子股数为5如图所示，拉力F的大小等于＿＿＿＿。三、滑轮组小结一、定滑轮：转轴固定不动的滑轮。1、特点： 不能省力，但可改变了力的方向。2、实质： 等臂杠杆。二、动滑轮：转动轴 与重物一起移动的滑轮。1、特点：能省力一半，但不能改变力的方向。2、实质：动力臂是阻力臂两倍的杠杆。使用滑轮组时，动滑轮被几股绳子吊起，所用力就是重物和动滑轮总重的几分之一三、滑轮组巩固练习：1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）2: 如上图(b)所示,物体A重为100N,挂重物的钩子承受的拉力是＿＿N.人匀速拉绳子的力是＿＿N（动滑轮自重不计）100100503:如图所示的四个滑轮组中，图＿＿可省一半力，图＿＿最费力，图＿＿＿和图＿＿用力大小一样。(b)(c)如图所示,物体A重G＝80N,在F＝10N拉力下匀速前进,此时物体A受到的摩擦力等于＿＿＿＿N.
（滑轮自重及绳子与滑轮的摩擦不计）.1:竖直方向上有一对平衡力N和G2:水平方向上有一对平衡力T和fG=N=80Nf=T=20N因为T=2F=20N20N如图所示，木块在桌面上匀速滑动，拉力F为2牛，木块所受摩擦力为____牛。4
