2023—2024学年九年级全一册物理人教第16章 电压 电阻 达标题（含答案）

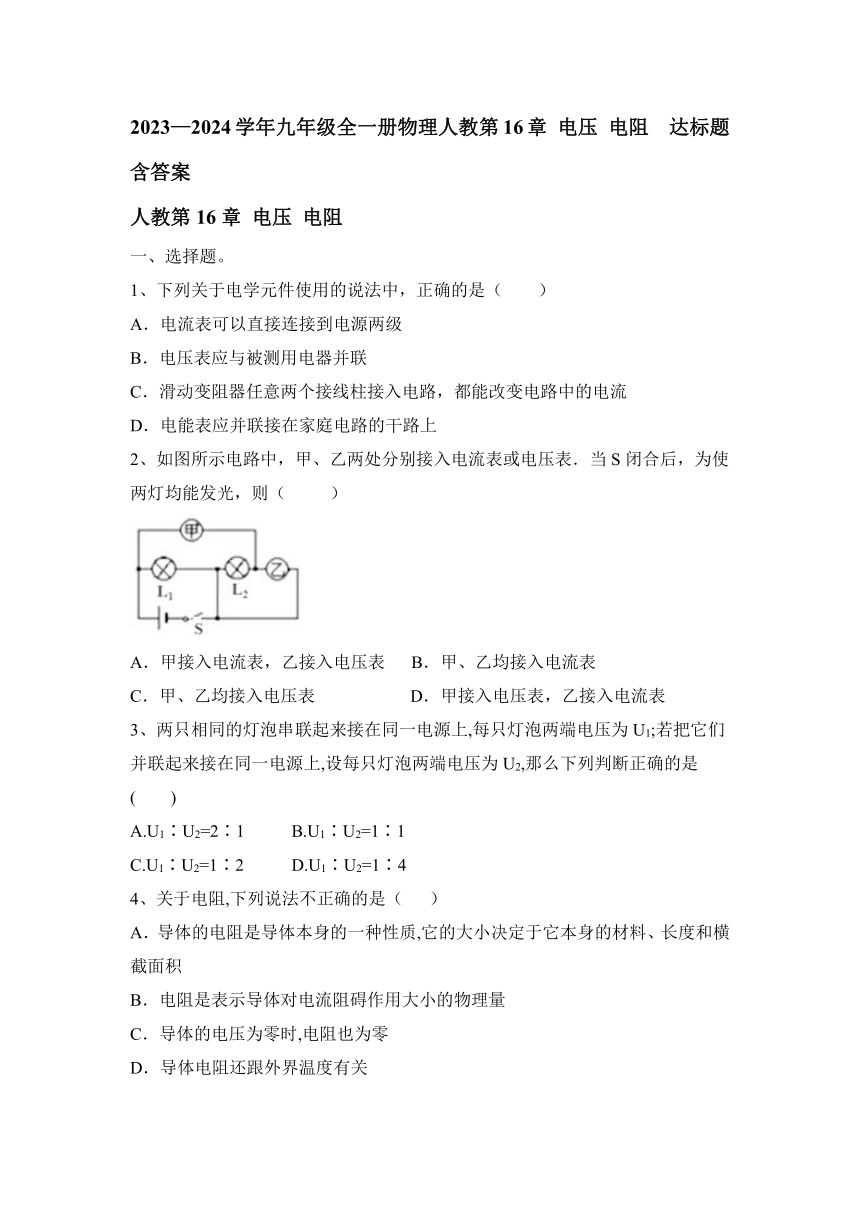

2023—2024学年九年级全一册物理人教第16章 电压 电阻 达标题含答案
人教第16章 电压 电阻
一、选择题。
1、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
2、如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表 B．甲、乙均接入电流表
C．甲、乙均接入电压表 D．甲接入电压表，乙接入电流表
3、两只相同的灯泡串联起来接在同一电源上,每只灯泡两端电压为U1;若把它们并联起来接在同一电源上,设每只灯泡两端电压为U2,那么下列判断正确的是(　　)
A.U1∶U2=2∶1 B.U1∶U2=1∶1
C.U1∶U2=1∶2 D.U1∶U2=1∶4
4、关于电阻,下列说法不正确的是（ ）
A．导体的电阻是导体本身的一种性质,它的大小决定于它本身的材料、长度和横截面积
B．电阻是表示导体对电流阻碍作用大小的物理量
C．导体的电压为零时,电阻也为零
D．导体电阻还跟外界温度有关

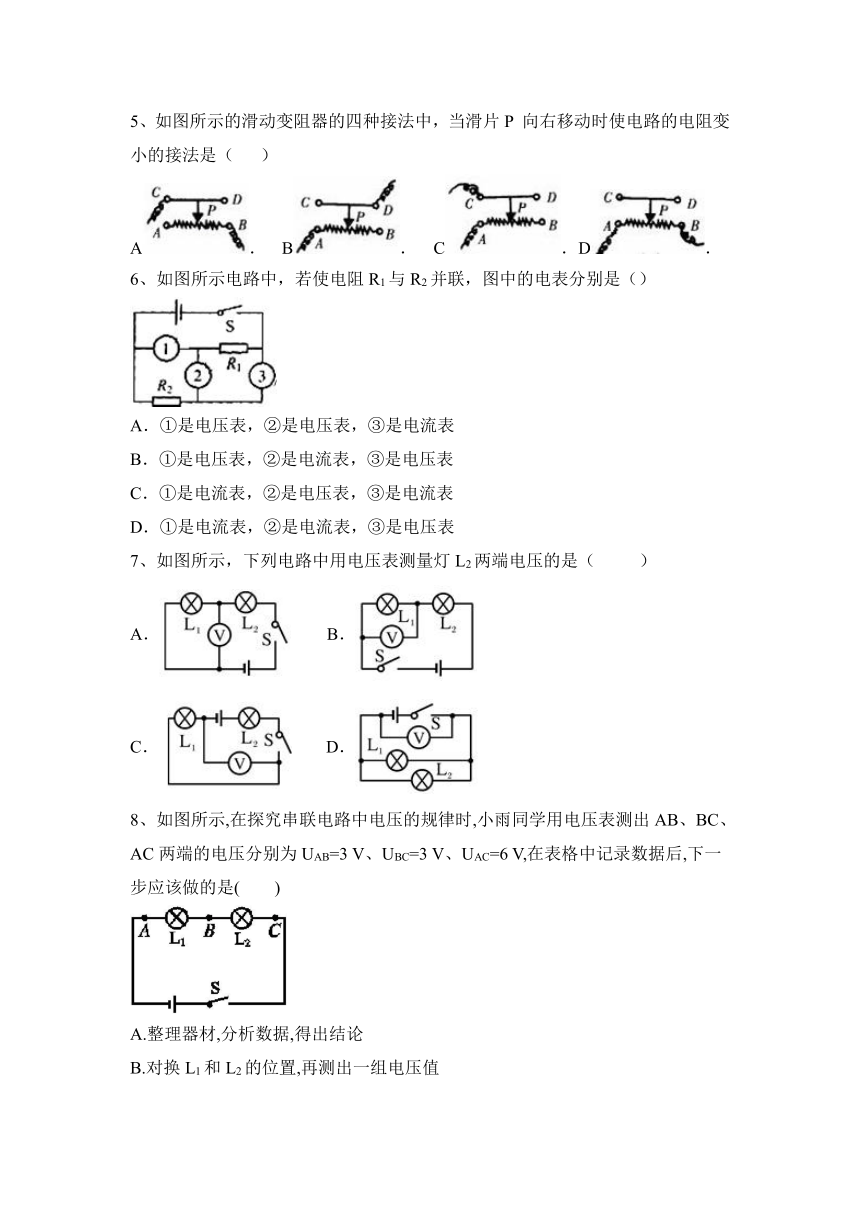

5、如图所示的滑动变阻器的四种接法中，当滑片P 向右移动时使电路的电阻变小的接法是（　 ）
A． B． C．D．
6、如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（）
A．①是电压表，②是电压表，③是电流表
B．①是电压表，②是电流表，③是电压表
C．①是电流表，②是电压表，③是电流表
D．①是电流表，②是电流表，③是电压表
7、如图所示，下列电路中用电压表测量灯L2两端电压的是（ ）
A． B．
C． D．
8、如图所示,在探究串联电路中电压的规律时,小雨同学用电压表测出AB、BC、AC两端的电压分别为UAB=3 V、UBC=3 V、UAC=6 V,在表格中记录数据后,下一步应该做的是(　　)
A.整理器材,分析数据,得出结论
B.对换L1和L2的位置,再测出一组电压值
C.改变电源电压,再测出几组电压值
D.换用不同规格的小灯泡,再测出几组电压值

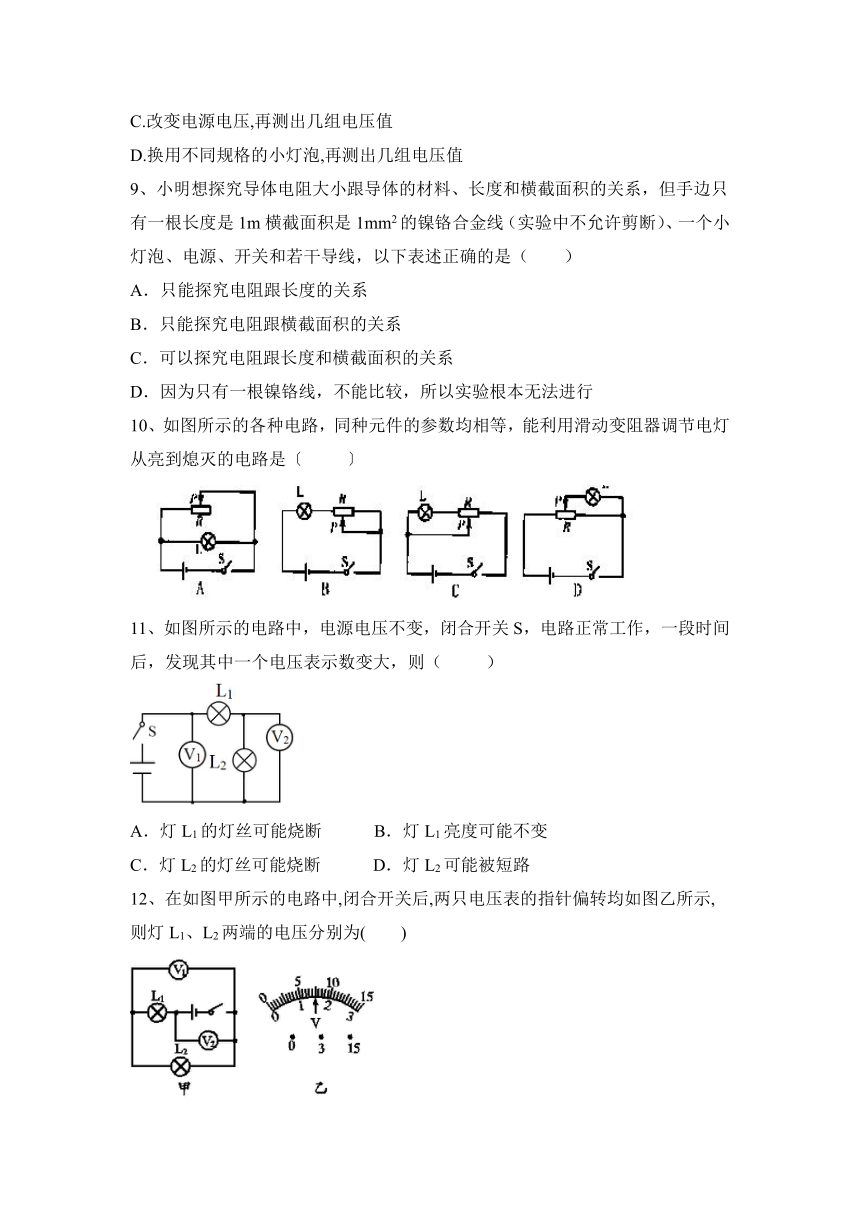

9、小明想探究导体电阻大小跟导体的材料、长度和横截面积的关系，但手边只有一根长度是1m横截面积是1mm2的镍铬合金线（实验中不允许剪断）、一个小灯泡、电源、开关和若干导线，以下表述正确的是（ ）
A．只能探究电阻跟长度的关系
B．只能探究电阻跟横截面积的关系
C．可以探究电阻跟长度和横截面积的关系
D．因为只有一根镍铬线，不能比较，所以实验根本无法进行
10、如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是〔 〕
11、如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L1的灯丝可能烧断 B．灯L1亮度可能不变
C．灯L2的灯丝可能烧断 D．灯L2可能被短路
12、在如图甲所示的电路中,闭合开关后,两只电压表的指针偏转均如图乙所示,则灯L1、L2两端的电压分别为(　　)
A.6 V　1.5 V B.7.5 V　1.5 V
C.1.5 V　7.5 V D.1.5 V　6 V

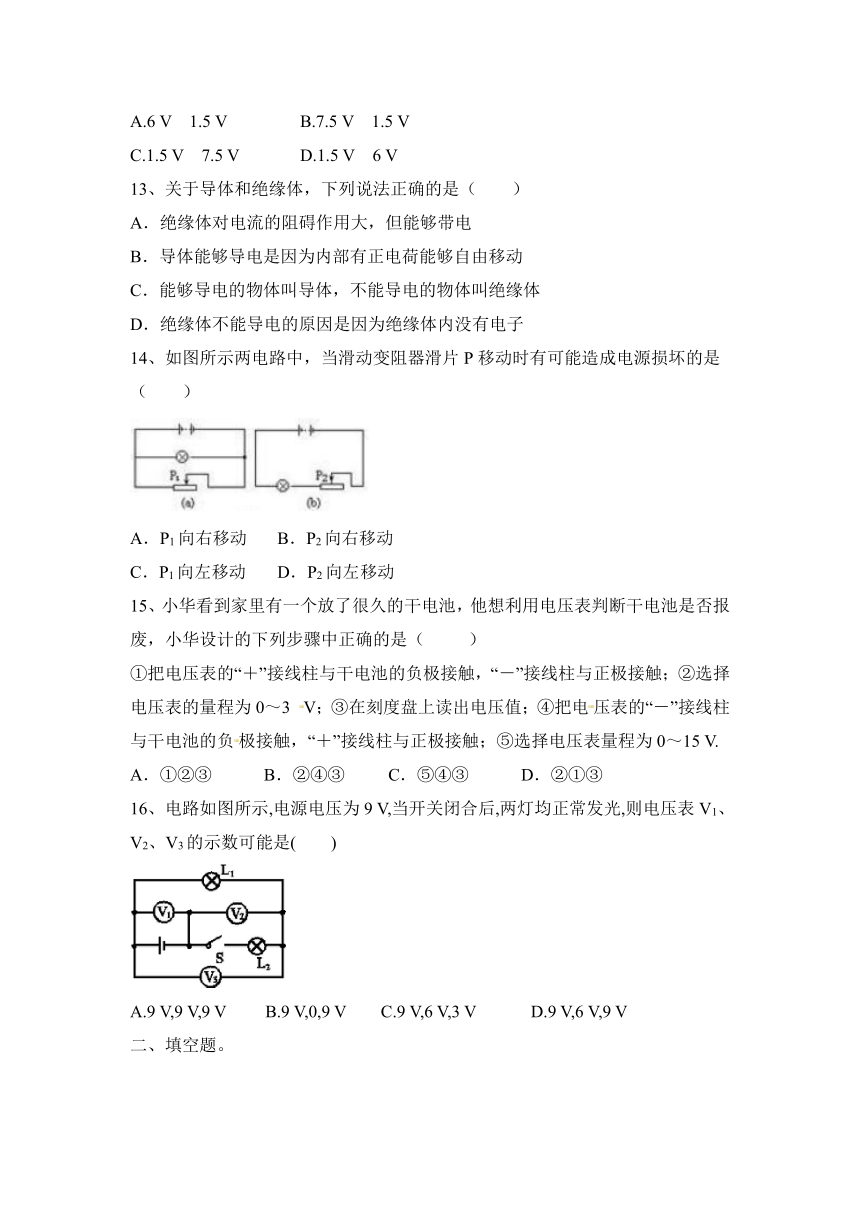

13、关于导体和绝缘体，下列说法正确的是（ ）
A．绝缘体对电流的阻碍作用大，但能够带电
B．导体能够导电是因为内部有正电荷能够自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
14、如图所示两电路中，当滑动变阻器滑片P移动时有可能造成电源损坏的是（　　）
A．P1向右移动 B．P2向右移动
C．P1向左移动 D．P2向左移动
15、小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是（ ）
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；②选择电压表的量程为0～3 V；③在刻度盘上读出电压值；④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；⑤选择电压表量程为0～15 V.
A．①②③ B．②④③ C．⑤④③ D．②①③
16、电路如图所示,电源电压为9 V,当开关闭合后,两灯均正常发光,则电压表V1、V2、V3的示数可能是(　　)
A.9 V,9 V,9 V B.9 V,0,9 V C.9 V,6 V,3 V D.9 V,6 V,9 V
二、填空题。

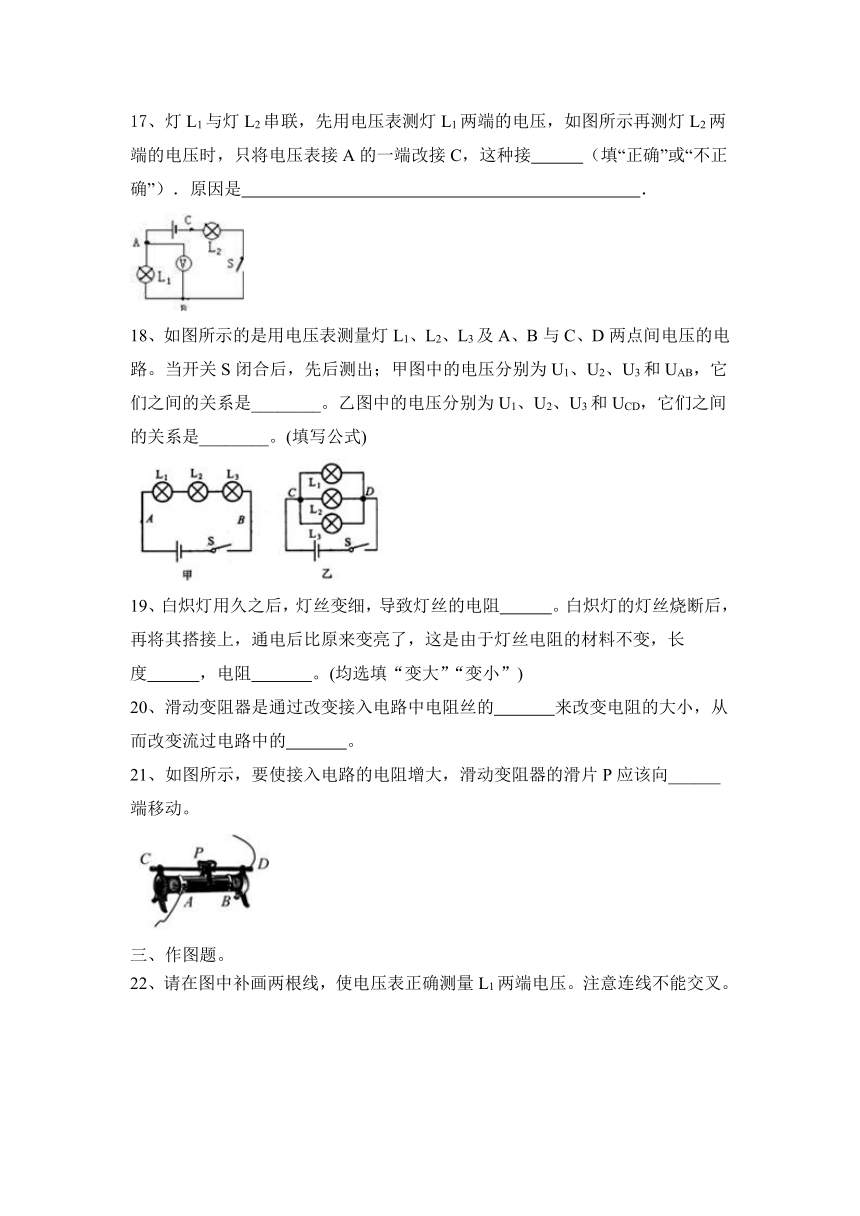

17、灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接　　 （填“正确”或“不正确”）．原因是　　 ．
18、如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
19、白炽灯用久之后，灯丝变细，导致灯丝的电阻 。白炽灯的灯丝烧断后，再将其搭接上，通电后比原来变亮了，这是由于灯丝电阻的材料不变，长度 ，电阻 。(均选填“变大”“变小”)
20、滑动变阻器是通过改变接入电路中电阻丝的　 　来改变电阻的大小，从而改变流过电路中的　 　。
21、如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动。
三、作图题。
22、请在图中补画两根线，使电压表正确测量L1两端电压。注意连线不能交叉。
四、实验题。
23、通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池—伏打电池。在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极。请你帮他设计实验并进行判断。
（1）写出你选用的实验仪器：________________________。
（2）简述操作方法、实验现象和结论：________________________。
21、小明和小华在“探究串联电路电压的规律”时，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙，接下来他要对电压表进行的操作是　 　。
（2）小明连接好电路后闭合开关S，发现L1、L2两只灯泡都不亮，他用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是　 　。
（3）小明想保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压，小华认为这样测不出L2两端电压，理由是　 　。
（4）排除故障后，小明正确操作完成了实验。并把数据记录在下表中，分析实验数据得出实验结论：串联电路两端的电压等于各部分电路两端电压之和。实验结束后小明和小华相互交流，小华指出小明的实验方案上还存在一个不足之处是：　 　。
UAB/V UBC/V UAC/V
1.4 1.6 3.0
五、计算题。
25、在如图甲所示电路中，电源电压保持不变，当闭合开关时，两灯正常工作。电压表V1和V2的指针位置完全一样，如图乙所示。已知图乙电压表的量程分别为0﹣3V和0﹣15V，求：
（1）电源电压；
（2）灯L2两端的电压；
（3）灯L1两端的电压。
26、如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
2023—2024学年九年级全一册物理人教第16章 电压 电阻 达标题含答案
人教第16章 电压 电阻
一、选择题。
1、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
【答案】B
2、如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表 B．甲、乙均接入电流表
C．甲、乙均接入电压表 D．甲接入电压表，乙接入电流表
【答案】A
3、两只相同的灯泡串联起来接在同一电源上,每只灯泡两端电压为U1;若把它们并联起来接在同一电源上,设每只灯泡两端电压为U2,那么下列判断正确的是(　　)
A.U1∶U2=2∶1 B.U1∶U2=1∶1
C.U1∶U2=1∶2 D.U1∶U2=1∶4
【答案】C
4、关于电阻,下列说法不正确的是（ ）
A．导体的电阻是导体本身的一种性质,它的大小决定于它本身的材料、长度和横截面积
B．电阻是表示导体对电流阻碍作用大小的物理量
C．导体的电压为零时,电阻也为零
D．导体电阻还跟外界温度有关
【答案】C
5、如图所示的滑动变阻器的四种接法中，当滑片P 向右移动时使电路的电阻变小的接法是（　 ）
A． B． C．D．
【答案】B
6、如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（）
A．①是电压表，②是电压表，③是电流表
B．①是电压表，②是电流表，③是电压表
C．①是电流表，②是电压表，③是电流表
D．①是电流表，②是电流表，③是电压表
【答案】C
7、如图所示，下列电路中用电压表测量灯L2两端电压的是（ ）
A． B．
C． D．
【答案】D
8、如图所示,在探究串联电路中电压的规律时,小雨同学用电压表测出AB、BC、AC两端的电压分别为UAB=3 V、UBC=3 V、UAC=6 V,在表格中记录数据后,下一步应该做的是(　　)
A.整理器材,分析数据,得出结论
B.对换L1和L2的位置,再测出一组电压值
C.改变电源电压,再测出几组电压值
D.换用不同规格的小灯泡,再测出几组电压值
【答案】D
9、小明想探究导体电阻大小跟导体的材料、长度和横截面积的关系，但手边只有一根长度是1m横截面积是1mm2的镍铬合金线（实验中不允许剪断）、一个小灯泡、电源、开关和若干导线，以下表述正确的是（ ）
A．只能探究电阻跟长度的关系
B．只能探究电阻跟横截面积的关系
C．可以探究电阻跟长度和横截面积的关系
D．因为只有一根镍铬线，不能比较，所以实验根本无法进行
【答案】C
10、如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是〔 〕
【答案】B
11、如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L1的灯丝可能烧断 B．灯L1亮度可能不变
C．灯L2的灯丝可能烧断 D．灯L2可能被短路
【答案】C
12、在如图甲所示的电路中,闭合开关后,两只电压表的指针偏转均如图乙所示,则灯L1、L2两端的电压分别为(　　)
A.6 V　1.5 V B.7.5 V　1.5 V
C.1.5 V　7.5 V D.1.5 V　6 V
【答案】A
13、关于导体和绝缘体，下列说法正确的是（ ）
A．绝缘体对电流的阻碍作用大，但能够带电
B．导体能够导电是因为内部有正电荷能够自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
【答案】A
14、如图所示两电路中，当滑动变阻器滑片P移动时有可能造成电源损坏的是（　　）
A．P1向右移动 B．P2向右移动
C．P1向左移动 D．P2向左移动
【答案】D
15、小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是（ ）
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；②选择电压表的量程为0～3 V；③在刻度盘上读出电压值；④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；⑤选择电压表量程为0～15 V.
A．①②③ B．②④③ C．⑤④③ D．②①③
【答案】B
16、电路如图所示,电源电压为9 V,当开关闭合后,两灯均正常发光,则电压表V1、V2、V3的示数可能是(　　)
A.9 V,9 V,9 V B.9 V,0,9 V C.9 V,6 V,3 V D.9 V,6 V,9 V
【答案】C
二、填空题。
17、灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接　　 （填“正确”或“不正确”）．原因是　　 ．
【答案】不正确；电压表的正负接线柱接反了．
18、如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
【答案】UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
19、白炽灯用久之后，灯丝变细，导致灯丝的电阻 。白炽灯的灯丝烧断后，再将其搭接上，通电后比原来变亮了，这是由于灯丝电阻的材料不变，长度 ，电阻 。(均选填“变大”“变小”)
【答案】变大 变小 变大
20、滑动变阻器是通过改变接入电路中电阻丝的　 　来改变电阻的大小，从而改变流过电路中的　 　。
【答案】长度；电流。
21、如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动。
【答案】右
三、作图题。
22、请在图中补画两根线，使电压表正确测量L1两端电压。注意连线不能交叉。
【答案】如图所示：
四、实验题。
23、通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池—伏打电池。在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极。请你帮他设计实验并进行判断。
（1）写出你选用的实验仪器：________________________。
（2）简述操作方法、实验现象和结论：________________________。
【答案】（1）电压表和导线
（2）将电压表的正接线柱与银片上的导线相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的银片是伏打电池的正极；若电压表反向偏转，则锌片是伏打电池的正极
21、小明和小华在“探究串联电路电压的规律”时，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙，接下来他要对电压表进行的操作是　 　。
（2）小明连接好电路后闭合开关S，发现L1、L2两只灯泡都不亮，他用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是　 　。
（3）小明想保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压，小华认为这样测不出L2两端电压，理由是　 　。
（4）排除故障后，小明正确操作完成了实验。并把数据记录在下表中，分析实验数据得出实验结论：串联电路两端的电压等于各部分电路两端电压之和。实验结束后小明和小华相互交流，小华指出小明的实验方案上还存在一个不足之处是：　 　。
UAB/V UBC/V UAC/V
1.4 1.6 3.0
【答案】（1）调零； （2）L2与灯座接触不良；
（3）电压表的正负接线柱接反了；
（4）只进行了一次实验，其结论具有偶然性。
五、计算题。
25、在如图甲所示电路中，电源电压保持不变，当闭合开关时，两灯正常工作。电压表V1和V2的指针位置完全一样，如图乙所示。已知图乙电压表的量程分别为0﹣3V和0﹣15V，求：
（1）电源电压；
（2）灯L2两端的电压；
（3）灯L1两端的电压。
【答案】（1）电源电压为7.5V；
（2）灯L2两端的电压为1.5V；
（3）灯L1两端的电压为6V。
26、如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
【答案】三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V。
