(2013版)沪科版九年级物理第十五章探究电路第一节电阻和变阻器同步练习(解析版)

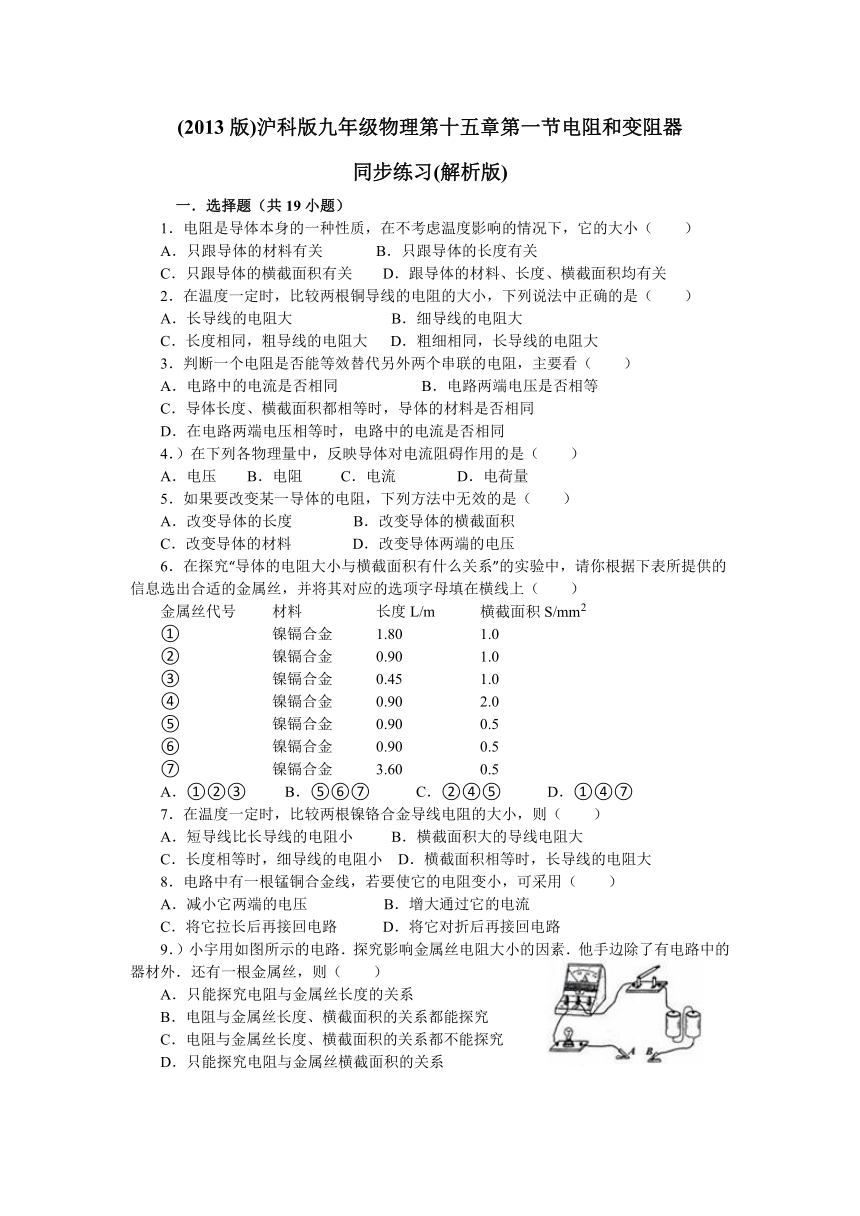

(2013版)沪科版九年级物理第十五章第一节电阻和变阻器
同步练习(解析版)
　一．选择题（共19小题）
1．电阻是导体本身的一种性质，在不考虑温度影响的情况下，它的大小（　　）
A．只跟导体的材料有关 B．只跟导体的长度有关
C．只跟导体的横截面积有关 D．跟导体的材料、长度、横截面积均有关
2．在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（　　）
A．长导线的电阻大 B．细导线的电阻大
C．长度相同，粗导线的电阻大 D．粗细相同，长导线的电阻大
3．判断一个电阻是否能等效替代另外两个串联的电阻，主要看（　　）
A．电路中的电流是否相同 B．电路两端电压是否相等
C．导体长度、横截面积都相等时，导体的材料是否相同
D．在电路两端电压相等时，电路中的电流是否相同
4．）在下列各物理量中，反映导体对电流阻碍作用的是（　　）
A．电压 B．电阻 C．电流 D．电荷量
5．如果要改变某一导体的电阻，下列方法中无效的是（　　）
A．改变导体的长度 B．改变导体的横截面积
C．改变导体的材料 D．改变导体两端的电压
6．在探究“导体的电阻大小与横截面积有什么关系”的实验中，请你根据下表所提供的信息选出合适的金属丝，并将其对应的选项字母填在横线上（　　）
金属丝代号 材料 长度L/m 横截面积S/mm2
① 镍镉合金 1.80 1.0
② 镍镉合金 0.90 1.0
③ 镍镉合金 0.45 1.0
④ 镍镉合金 0.90 2.0
⑤ 镍镉合金 0.90 0.5
⑥ 镍镉合金 0.90 0.5
⑦ 镍镉合金 3.60 0.5
A．①②③ B．⑤⑥⑦ C．②④⑤ D．①④⑦
7．在温度一定时，比较两根镍铬合金导线电阻的大小，则（　　）
A．短导线比长导线的电阻小 B．横截面积大的导线电阻大
C．长度相等时，细导线的电阻小 D．横截面积相等时，长导线的电阻大
8．电路中有一根锰铜合金线，若要使它的电阻变小，可采用（　　）
A．减小它两端的电压 B．增大通过它的电流
C．将它拉长后再接回电路 D．将它对折后再接回电路
9．）小宇用如图所示的电路．探究影响金属丝电阻大小的因素．他手边除了有电路中的器材外．还有一根金属丝，则（　　）
A．只能探究电阻与金属丝长度的关系
B．电阻与金属丝长度、横截面积的关系都能探究
C．电阻与金属丝长度、横截面积的关系都不能探究
D．只能探究电阻与金属丝横截面积的关系

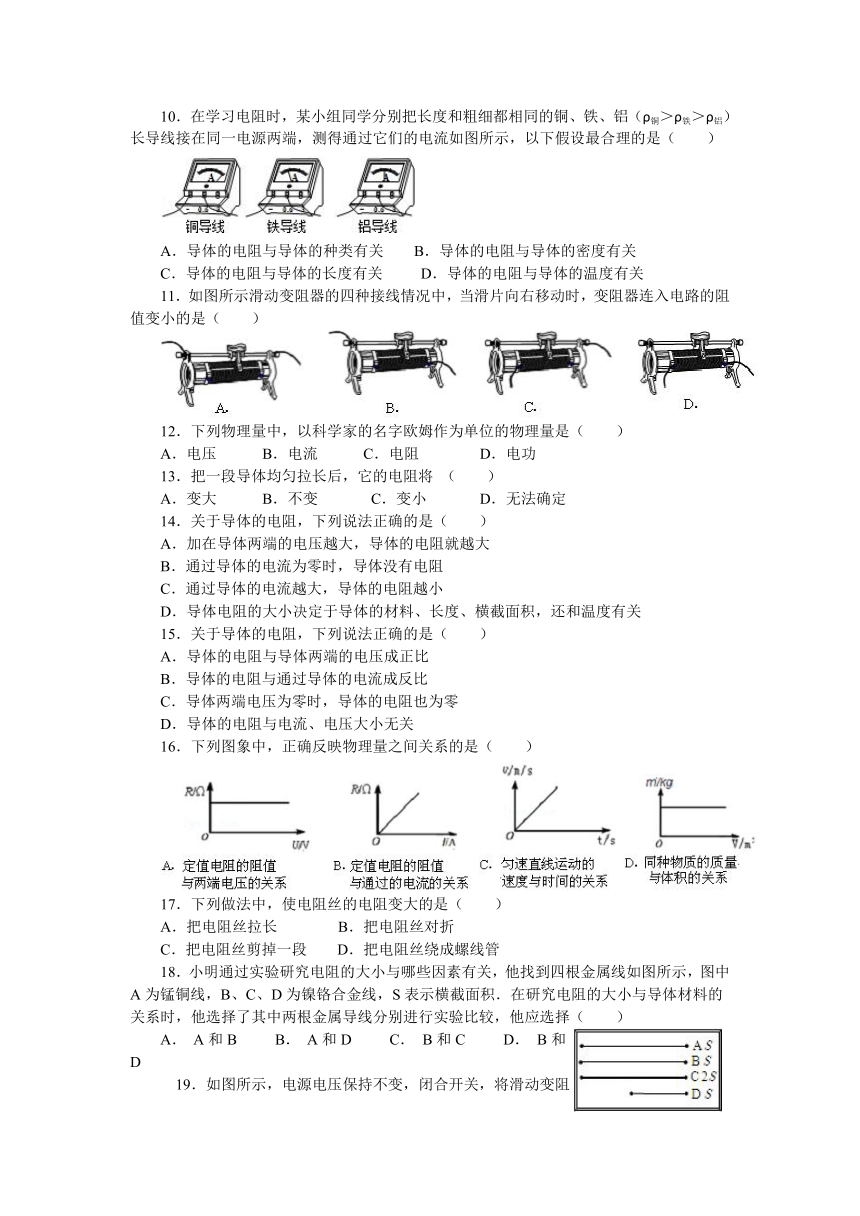

10．在学习电阻时，某小组同学分别把长度 ( http: / / www.21cnjy.com )和粗细都相同的铜、铁、铝（ρ铜＞ρ铁＞ρ铝）长导线接在同一电源两端，测得通过它们的电流如图所示，以下假设最合理的是（　　）
( http: / / www.21cnjy.com )
A．导体的电阻与导体的种类有关 B．导体的电阻与导体的密度有关
C．导体的电阻与导体的长度有关 D．导体的电阻与导体的温度有关
11．如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变小的是（　　）
( http: / / www.21cnjy.com )
12．下列物理量中，以科学家的名字欧姆作为单位的物理量是（　　）
A．电压 B．电流 C．电阻 D．电功
13．把一段导体均匀拉长后，它的电阻将 （　　）
A．变大 B．不变 C．变小 D．无法确定
14．关于导体的电阻，下列说法正确的是（　　）
A．加在导体两端的电压越大，导体的电阻就越大
B．通过导体的电流为零时，导体没有电阻
C．通过导体的电流越大，导体的电阻越小
D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关
15．关于导体的电阻，下列说法正确的是（　　）
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．导体的电阻与电流、电压大小无关
16．下列图象中，正确反映物理量之间关系的是（　　）
( http: / / www.21cnjy.com )
17．下列做法中，使电阻丝的电阻变大的是（　　）
A．把电阻丝拉长 B．把电阻丝对折
C．把电阻丝剪掉一段 D．把电阻丝绕成螺线管
18．小明通过实验研究电阻的大小与哪些因素 ( http: / / www.21cnjy.com )有关，他找到四根金属线如图所示，图中A为锰铜线，B、C、D为镍铬合金线，S表示横截面积．在研究电阻的大小与导体材料的关系时，他选择了其中两根金属导线分别进行实验比较，他应选择（　　）
A． A和B B． A和D C． B和C D． B和D
　19．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动．电表的变化情况是（　　）
A．电压表和电流表示数都变小 B．电压表和电流表示数都变大
C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大
二．填空题（共5小题）
20．长度相等的铜导线甲和乙，甲的横截面积 ( http: / / www.21cnjy.com )大于乙的横截面积，则甲导线的电阻　_________　乙导线的电阻．若将它们串联在电路中，通过甲导线的电流　_________　通过乙导线的电流；若将它们并联在电路中，通过甲导线的电流　_________　通过乙导线的电流．（均选填“小于”、“等于”或“大于”）
　21．导体的电阻是导体本 ( http: / / www.21cnjy.com )身的一种性质，它的大小决定于导体的材料、长度和　_________　；有两段导线甲和乙，在相同电压下，通过导线甲的电流较大，通过导线乙的电流较小，可知导线　_________　的电阻较大．（选“甲”或“乙”）
　22．粗细均匀的电阻丝AB长为L，当 ( http: / / www.21cnjy.com )两端电压为3V时，通过的电流为0.2A，该电阻丝的电阻为　_________　Ω；当两端电压为0时，该电阻丝的电阻为　_________　Ω．若将电阻丝折成如图所示电阻丝CD的情形，电阻丝CD的电阻　_________　（填“大于”、“等于”或“小于”） 电阻丝AB的电阻．
23．材料和横截面积均相同的导线甲 ( http: / / www.21cnjy.com )和乙，甲的电阻值比乙的电阻值大，则甲导线的长度　_________　乙导线的长度．若将它们串联在电路中，甲导线两端的电压　_________　乙导线两端的电压；若将它们并联在电路中，通过甲导线的电流　_________　通过乙导线的电流．（均选填“小于”、“等于”或“大于”）
　24．为了探究影响导体电阻大小的 ( http: / / www.21cnjy.com )因素，小徐在一段容易拉伸的橡胶软管内灌入硫酸铜溶液，在软管两端分别接一个接线柱且将软管封闭，制成可以形变的“导电液体”．他将小灯、“导电液体”、电键串接在电压一定的电源上进行实验．闭合电键，拉伸“导电液体”时，发现小灯的亮度发生变化，如图（a）和（b）所示．
①根据上述实验请做出与探究内容有关的猜想：　_________　．
②小徐在猜想的基础上用两根粗细相同的镍铬合金丝A、B做了图（c）和（d）的实验，由此归纳得出的初步结论是：　_________　．
③为了完成与猜想有关的探究，小徐用另两根合金丝C、D取代A、B继续实验，则合金丝C、D应满足的条件是：　_________　．
( http: / / www.21cnjy.com )
　三．解答题（共6小题）
25．某实验小组探究金属丝电阻大小与长度的关 ( http: / / www.21cnjy.com )系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干．
( http: / / www.21cnjy.com )
（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整．
（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最　_________　（选填“左”或“右”）端．
L/cm 15 30 45 60 75
R/Ω 2.5 5 7.5 10 12.5
（3）某次实验中测得电压表的读数为2.0V，电流表指针偏转如图乙所示，此时金属丝的电阻R=　_________　Ω．
（4）实验中移动金属夹P，分别测得AP段的长度上和对应的电阻值R，数据如表：
分析表中数据，可知R与L的关系是　_________　．
（5）王小强同学认为，由于 ( http: / / www.21cnjy.com )电源电压没有超过电压表所选量程，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是否正确，说明理由：　_________　．
　26．在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：
猜想一：导题电阻跟导体长度有关；
猜想二：导题电阻跟导体粗细有关；
猜想三：导题电阻跟导体材料有关．
同学们想利用如图的电路和表中的导体验证上述猜想．
导体代号 长度/m 横截面积/mm2 材料
A 1.0 0.2 锰铜
B 1.0 0.4 锰铜
C 1.0 0.6 锰铜
D 0.5 0.4 锰铜
E 1.5 0.4 锰铜
F 1.0 0.6 镍铬合金
G 1.0 0.6 铁
（1）请将猜想一的实验设 ( http: / / www.21cnjy.com )计思维路补充完整．选取　_________　和　_________　相同、　_________　不同的导体，分别将其接入如图电路中．通过比较电路中　_________　的大小，判断导体电阻的大小．
（2）验证猜想三时，若需对比三个实验数据，则应从上表中选取导体　_________　（填写导体代号来进行实验）．
( http: / / www.21cnjy.com )
　

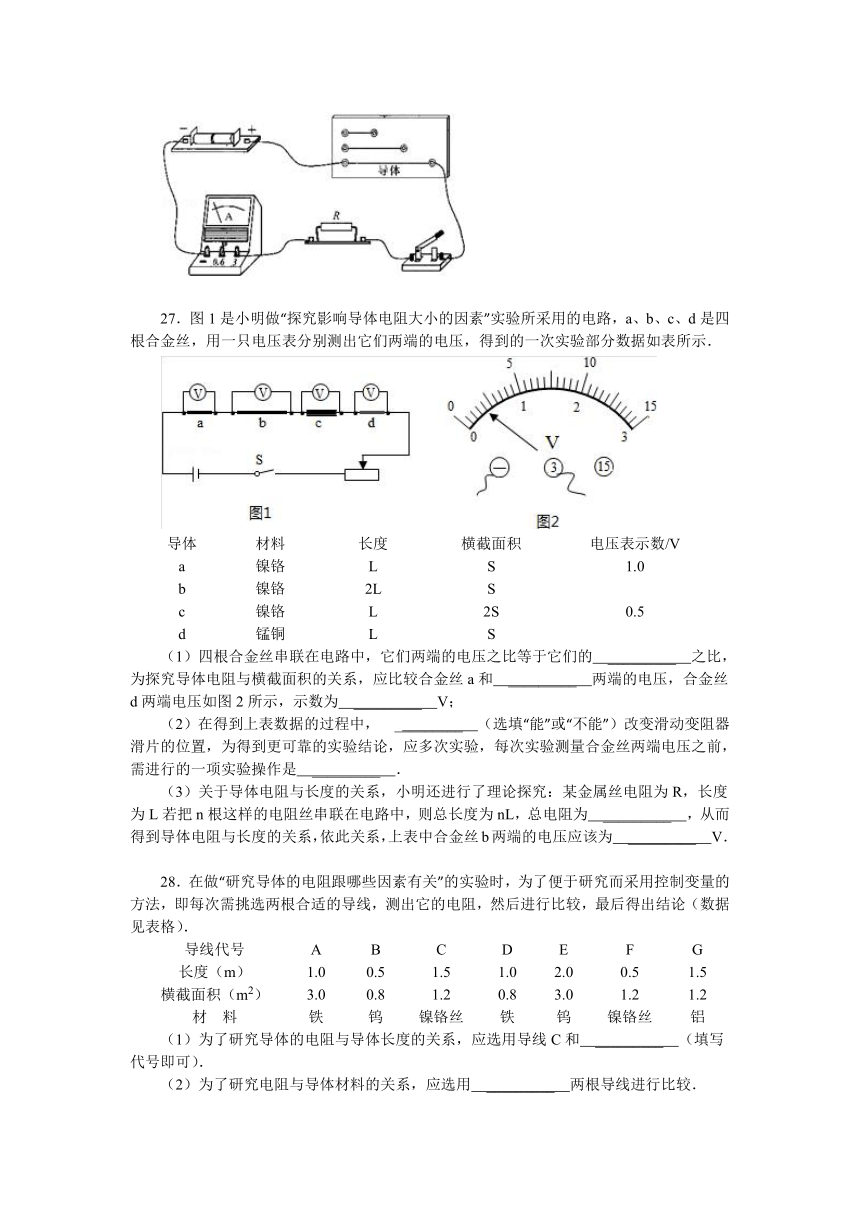

27．图1是小明做“探究影响导体电阻大 ( http: / / www.21cnjy.com )小的因素”实验所采用的电路，a、b、c、d是四根合金丝，用一只电压表分别测出它们两端的电压，得到的一次实验部分数据如表所示．
( http: / / www.21cnjy.com )
导体 材料 长度 横截面积 电压表示数/V
a 镍铬 L S 1.0
b 镍铬 2L S
c 镍铬 L 2S 0.5
d 锰铜 L S
（1）四根合金丝串联在电路中，它们两端 ( http: / / www.21cnjy.com )的电压之比等于它们的　_________　之比，为探究导体电阻与横截面积的关系，应比较合金丝a和　_________　两端的电压，合金丝d两端电压如图2所示，示数为　_________　V；
（2）在得到上表数据的过程中，　_ ( http: / / www.21cnjy.com )________　（选填“能”或“不能”）改变滑动变阻器滑片的位置，为得到更可靠的实验结论，应多次实验，每次实验测量合金丝两端电压之前，需进行的一项实验操作是　_________　．
（3）关于导体电阻与长度的关系，小明还进 ( http: / / www.21cnjy.com )行了理论探究：某金属丝电阻为R，长度为L若把n根这样的电阻丝串联在电路中，则总长度为nL，总电阻为　_________　，从而得到导体电阻与长度的关系，依此关系，上表中合金丝b两端的电压应该为　_________　V．
　
28．在做“研究导体的电阻跟哪些因素 ( http: / / www.21cnjy.com )有关”的实验时，为了便于研究而采用控制变量的方法，即每次需挑选两根合适的导线，测出它的电阻，然后进行比较，最后得出结论（数据见表格）．
导线代号 A B C D E F G
长度（m） 1.0 0.5 1.5 1.0 2.0 0.5 1.5
横截面积（m2） 3.0 0.8 1.2 0.8 3.0 1.2 1.2
材 料 铁 钨 镍铬丝 铁 钨 镍铬丝 铝
（1）为了研究导体的电阻与导体长度的关系，应选用导线C和　_________　（填写代号即可）．
（2）为了研究电阻与导体材料的关系，应选用　_________　两根导线进行比较．
（3）如选用了A和D两根导线进行测试，则是为了研究导体的电阻与　_________　的关系．　
29．小东设计了研究“温度对导体电阻影 ( http: / / www.21cnjy.com )响”的实验，电路如图，对导体加热并分析导体电阻的变化，针对实验方案中存在的问题，写出你的改进方法　_________　．
30．如图，小伟用图甲所示的电 ( http: / / www.21cnjy.com )路探究导体的电阻大小跟哪些因素有关，他将图乙所示的代号分别为①②③④⑤⑥的六根金属丝依次接入电路MN之间后，将每次读出的电压表和电流表示数、连同材料和规格一起记录在表中，并算出了这六根金属丝的阻值（电源电压恒定，忽略温度对此实验的影响）．
金属丝代号 材料 长度L/m 横截面积S/mm2 电压U/V 电流I/A 电阻值R/Ω
① 镍铬合金 3.6 1 2 0.5 4
② 镍铬合金 1.8 1 1 0.5 2
③ 镍铬合金 0.9 1 0.5 0.5 1
④ 镍铬合金 1.8 2 1 1 1
⑤ 镍铬合金 1.8 0.5 4 1 4
⑥ 锰铜合金 1.8 0.5 1.6 1 1.6
（1）选取代号为　_________　的两根金属丝，可以用来探究导体电阻的大小与材料是否有关．
（2）（2分）分析代号为①②③金属丝对应的三组数据，可得结论：　_________　．
（3）分析表中数据可知，将代号为　_________　的金属丝接入电路时，滑动变阻器接入电路的电阻最大．
（4）物理实验中通常需进行多次测量，便 ( http: / / www.21cnjy.com )于“寻找普遍规律”或者“求平均值以减小误差”．下列实验中，多次测量的主要目的与本次实验不相同的是　_________　．
A．探究重力大小与质量的关系 B．探究影响压力作用效果的因素
C．用伏安法测量定值电阻的阻值 D．探究光反射时反射角与入射角的关系．
( http: / / www.21cnjy.com )
　
(2013版)沪科版九年级物理第十五章第一节电阻和变阻器
同步练习(解析版)
参考答案与试题解析
　
一．选择题（共19小题）
1．考点：
影响电阻大小的因素．
专题：
电压和电阻．
分析：
影响电阻大小的因素有：材料、长度、横截面积和温度；与电压和电流无关．
解答：
解：
因为影响电阻大小的因素是导体的材料、长度、横截面积和温度；在不考虑温度影响的情况下，它的大小与导体的材料、长度、横截面积有关．
故选D．
点评：
本题只要知道影响电阻大小的因素即可解答．要特别注意电阻的大小与电压和电流无关
2．考点：
影响电阻大小的因素．
专题：
电压和电阻．
分析：
导体电阻的大小由温度、材料、长度和横截面积 ( http: / / www.21cnjy.com )三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．
解答：
解：
AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B都不正确；
C、在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；
D、在横截面积和材料相同，长的铜丝电阻大，故D正确．
故选D．
点评：
本题考查了决定电阻大小的因素，用好控制变量法正确分析是本题的关键
　
3．考点：
电阻．
专题：
电压和电阻．
分析：
“等效替代法”是在保证效果相同的前提下，将陌生的、复杂的、难处理的问题转换成等效的、容易的、易处理的问题的一种方法．
解答：
解：
一个电阻要有效替代另外两个串 ( http: / / www.21cnjy.com )联的电阻，在电路两端电压相等时，必须使这一个电阻在电路中通过的电流与另外两个电阻串联时通过的电流相同，也就是产生的效果或在电路中所起的作用相同．
故选D．
点评：
一个电阻替代两个串联或并联的电阻，虽然数目不同，但所起的作用相同，体现的是等效替代思想．
　4．考点：
电阻．
专题：
电压和电阻．
分析：
根据电压、电阻、电流以及电荷量的作用进行选择．
解答：
解：A、电压是使电路中形成电流的原因，故A错误；
B、电阻是用来表示导体对电流的阻碍作用；故B正确；
C、单位时间里通过导体任一横截面的电量叫电流，故C错误；
D、用于度量电荷的多少叫电荷量，故D错误．
故选B．
点评：
本题考查电阻对电路的作用，属于基础题
　
5．考点：
影响电阻大小的因素．
专题：
应用题．
分析：
导体电阻的大小是导体本身的一种性质，其 ( http: / / www.21cnjy.com )与导体的长度和横截面积、材料和温度有关．与导体两端的电压的大小和通过导体的电流的大小无关，且导体越长，电阻越大；导体的横截面积越小，电阻越大．一般情况下，导体的温度越高，导体的电阻就越大．
解答：
解：A、改变导体的长度可以改变导体的电阻，故不符合题意；
B、改变导体的横截面积可以改变导体的电阻，故不符合题意；
C、改变导体的材料也可以改变导体的电阻，故不符合题意；
D、改变导体两端的电压不能改变导体的电阻值，故该选项符合题意．
故选D．
点评：
理解电阻是导体本身的一种性质，其大小只取决于本身的材料、长度、横截面积和温度是解决此题的关键．
　
6．考点：
影响电阻大小的因素．
专题：
实验题；探究型实验综合题．
分析：
导体的电阻与导体的材料、长度和横截面积有关．在研究电阻大小与横截面积的关系时，要保持材料、长度都相同，横截面积不同，据此确定实验序号．
解答：
解：要研究电阻大小与横截面积的关系时，要保持材料、长度都相同，横截面积不同，由数据知：需要选择②④⑤进行实验．
故选C．
点评：
此题考查的是利用控制变量法探究影响电阻大小的因素，只有严格应用此方法，才能得到正确的结论．
　
7．考点：
影响电阻大小的因素．
专题：
电压和电阻．
分析：
导体电阻的大小由温度、材料、长度和横截 ( http: / / www.21cnjy.com )面积三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．
解答：
解：
AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B都不正确；
C、在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；
D、在温度、横截面积和材料相同，长的铝导线电阻大，故D正确．
故选D．
点评：
本题考查了决定电阻大小的因素，用好控制变量法正确分析是本题的关键．
　
8．考点：
影响电阻大小的因素．
专题：
电压和电阻．
分析：
影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越长、横截面积越小电阻越大．
解答：
解：AB、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB不符合题意；
C、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C不符合题意；
D、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D符合题意．
故选D．
点评：
本题考查了学生对影响电阻大小的因素的了解与掌握，理解导体的电阻是导体的阻碍电流的性质是本题的关键．
　
9．考点：
影响电阻大小的因素．
专题：
电压和电阻．
分析：
改变金属丝接入电路的长度，根据电流表的示数探究电阻与电阻丝长度的关系；
先将金属丝的一半接入电路，并记录电流表的示数，然后再将金属丝对折后接入电路，记下电流表的示数，根据两次示数确定电阻与电阻丝横截面积的关系．
解答：
解：将电阻丝的一段固定在A端，然后使B在电阻丝上滑动，通过电流表的示数即可探究电阻与电阻丝长度的关系；
将电阻丝的一半分别接入A、B两端，并记录 ( http: / / www.21cnjy.com )电流表的示数；再将电阻丝对折后接入A、B两端，同时记下电流表的示数，通过比较电流的示数即可得出电阻与电阻丝横截面积的关系．
故选B．
点评：
解决此类影响导体的电阻与多因素有关时，应采用控制变量法进行分析．
　
10．考点：
影响电阻大小的因素．
专题：
电压和电阻．
分析：
影响电阻大小的因素有：导体的材料、长度、横截面积以及温度．当长度、横截面积、温度一定时，导体的电阻与导体的材料有关．
解答：
解：已知长度和粗细都相同的铜、铁、铝导线接在 ( http: / / www.21cnjy.com )同一电源两端，导线的温度相同，根据电流表指针的偏转情况可知，通过三根导线的电流大小均不相同，说明三根导线的电阻不相同，而三根导线的温度、长度和横截面积相同，材料不同，因此探究导体电阻与导体的种类有关．
故选A．
点评：
本题考查影响导体电阻大小的因素，属于基础知识，难度不大，是一道基础题．
　
11．考点：
滑动变阻器的使用．
专题：
应用题；基本仪器的使用专题．
分析：
滑动变阻器有四个接线柱，选择一上一下 ( http: / / www.21cnjy.com )接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．
解答：
解：A、由图示可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，接入电路的电阻丝不变，故错误；
B、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的阻值变小，故正确；
C、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变长，接入电路的阻值变大，故错误；
D、由图示可知，滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，成为定值电阻，移动滑片滑动变阻器接入电路的阻值不变，故错误；
故选B．
点评：
滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关．
本题明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电阻的变化．
　
12．考点：
电阻．
专题：
电压和电阻．
分析：
电压、电流、电阻、电功的单位都是为了纪念科学家对物理学做的贡献，而以他们的名字来命名的．
解答：
解：电压、电流、电功的单位分别是伏特、安培、焦耳，故A、B、D不符合题意；
电阻的单位是欧姆，C符合题意．
故选C．
点评：
物理上各个物理量都有自己的单位，不要将各物理量单位相混淆．
　
13．考点：
电阻．
专题：
电压和电阻．
分析：
影响导体电阻大小的因素：导体的材料、长度、横截面积．
解答：
解：在导体材料和横截面积一定时，导体越 ( http: / / www.21cnjy.com )长，电阻越大；材料和长度一定时横截面积越小电阻越大．故导体被拉长后由于长度变大、横截面积变小；所以电阻变大．
故选A
点评：
考查导体的电阻与导体长度、横截面积的关系．
　
14．考点：
电阻；影响电阻大小的因素．
专题：
电压和电阻．
分析：
导体的电阻大小的影响因素：长度、横截面积、材料．跟电压、电流都无关．可见导体的电阻是导体的一种性质，反映了导体对电流的阻碍作用大小．
解答：
解：
A、加在导体两端的电压越大，通过的电流越大，导体的电阻不变．此选项错误；
B、通过导体的电流为零时，导体电阻仍然存在．此选项错误；
C、通过导体的电流越大，说明两端电压越大，导体的电阻不变．此选项错误；
D、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关．此选项正确．
故选D．
点评：
（1）正确理解欧姆定律．
（2）根据电阻大小的影响因素判断电阻的大小．
（3）对R=有深刻的理解．
　
15．考点：
影响电阻大小的因素．
专题：
应用题；电压和电阻；欧姆定律．
分析：
（1）导体的电阻大小的影响因素：长度、横 ( http: / / www.21cnjy.com )截面积、材料、温度．跟电压、电流都无关．可见导体的电阻是导体的一种性质，反映了导体对电流的阻碍作用大小．
（2）导体电阻的大小可以由欧姆定律的变形公式进行计算，即R=．
解答：
解：电阻是导体对电流的阻碍作用，是导体本身的一种属性；
其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，
所以ABC选项不正确，D选项正确．
故选D．
点评：
电阻是导体本身的属性，导体的电阻大小决定于导体的长度、横截面积、材料和温度，与其他条件无关．
　
16．考点：
影响电阻大小的因素；密度及其特性；匀速直线运动．
专题：
压轴题；图像综合题．
分析：
A、掌握电阻是导体本身的一种性质，与外加的电压大小无关；
B、根据电流与电阻的关系进行判断；
C、用匀速直线运动的概念进行判断；
D、根据公式m=ρV判断出同种物质的质量与体积的关系；
解答：
解：A、电阻是导体本身的一种性质，与电压、电流的大小无关，由图知，电阻不随电压的变化而变化，所以A正确；
B、定值电阻的阻值不随电流的变化而变化，由图知，电阻随电流的增大而增大，所以B错误；
C、匀速直线运动的速度不随时间的变化而变化，由图知，速度随时间的增大而增大，所以C错误；
D、同种物质的密度不变，根据公式m=ρV，质量与体积成正比，由图知，质量不随体积的变化而变化，所以D错误．
故选A．
点评：
此题考查了学生对电阻、密度、匀速直线运动的理解，此题的难点是通过图象判断所表示两个物理量之间的关系．
　
17．考点：
影响电阻大小的因素．
专题：
电压和电阻．
分析：
电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系，与导体两端的电压及通过导体的电流无关．
解答：
解：A、导体被拉长后，导体的长度增大、而横截面积减小，导体的电阻增大；故A正确；
B、对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故B错误；
C、把电阻丝剪掉一段，电阻丝的长度变短，电阻减小，故C错误；
D、把电阻丝绕成螺线管后，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误；
故选A．
点评：
本题考查了影响电阻大小的因素，属于基本内容，比较简单．
　
18．考点：
影响电阻大小的因素．
专题：
电压和电阻．
分析：
（1）掌握影响电阻大小的因素：材料、长度、横截面积和温度，温度对电阻的影响在通常情况下忽略不计；
（2）掌握控制变量法的应用，在探究影响电阻大小的因素时，需用控制变量法．
解答：
解：要研究电阻的大小与导体材料的关系，需保持导体的长度、横截面积和温度不变，导体的材料不同，所以应选择A和B．
故选A．
点评：
此题考查了控制变量法在探究影响电阻大小的因素时的应用，要掌握几个影响因素，注意控制的变量．
　
19．考点：
滑动变阻器的使用；电流表的使用；电压表的使用．
专题：
应用题．
分析：
（1）分析电路，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变阻器两端电压．
（2）当滑动变阻器的滑片移动时，引起电阻变化，根据欧姆定律可判断电流变化，可知电流表的示数变化情况；
根据U=IR可判断灯泡两端电压，又串联电路两端总电压等于各部分两端电压之和，判断滑动变阻器两端电压变化情况，从而判断电压表示数变化情况．
解答：
解：（1）由图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变阻器两端电压．滑动变阻器
滑片左边的电阻线接入电路中，当滑动 ( http: / / www.21cnjy.com )变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，欧姆定律可知，电流变小，电流表示数变小；
（2）根据UL=IRL可知，电流变小 ( http: / / www.21cnjy.com )，灯泡电阻不变，所以灯泡两端电压变小，因为灯泡两端电压与滑动变阻器两端电压之和等于电源电压，所以滑动变阻器两端电压变大，故电压表示数变大．
故选C．
点评：
本题涉及到了电流表、电压表和滑动变阻器 ( http: / / www.21cnjy.com )的有关内容，本题中在判断滑动变阻器两端电压时，根据U=IR通过电流和电阻的变化，不能做出判断，所以先判断出灯泡两端电压，再根据灯泡两端电压与滑动变阻器两端电压之和等于电源电压做出判断．
　
二．填空题（共5小题）
20．考点：
影响电阻大小的因素．
专题：
应用题．
分析：
解答此题要知道影响电阻大小的因素有：导体的材料、长度和横截面积．
两个电阻串联时，流经它们的电流相等；
当两个电阻并联时，电阻小的电流大．
解答：
解：导体的长度、材料相同时，横截面积越小，电阻越大；
长度相等的铜导线甲和乙，且甲的横截面积大于乙的横截面积，则甲的电阻小于乙的电阻；
若将它们串联后接入电路，因串联电路的电流相等，所以流过甲电流等于流过乙的电流；
若将它们并联后接入电路，因甲的电阻小于乙的电阻，所以流过甲的电流大于流过乙的电流；
故答案为：小于，等于，大于．
点评：
此题考查影响电阻大小的因素和串并联电路的电流关系，是一基础题．
　
21．考点：
影响电阻大小的因素．
专题：
电压和电阻．
分析：
（1）电阻是导体本身的属性，导体的电阻大小与导体的长度、横截面积和材料等有关；
（2）由欧姆定律可知I=在相同的电压下，通过导体的电流与电阻成反比，据此分析判断．
解答：
解：（1）导体的电阻是导体本身的一种性质，电阻大小取决于导体的材料、长度、横截面积；
（2）由欧姆定律可知：I=，在相同的电压下，通过导体的电流与电阻成反比，通过导线甲的电流较大，说明甲导体的电阻较小，通过导线乙的电流较小，由此判断，导线乙的电阻较大．
故答案为：横截面积；乙．
点评：
此题是对课本基础知识的考查，难度不大，要强化对基础知识的记忆，R=只是计算电阻的一种方法，电阻跟电压和电流无关．
　
22．考点：
影响电阻大小的因素．
专题：
电压和电阻．
分析：
（1）根据欧姆定律的变形公式求出电阻丝的阻值；
（2）影响电阻大小的因素有材料、长度、横截面积以及温度．
解答：
解：由I=可知，电阻丝的电阻：R===15Ω；导体电阻的大小与材料、长度、横截面积以及温度有关，当导体电压为0时，电阻丝的电阻仍为15Ω；
电阻对折后，长度变短、横截面积变大，则电阻变小，故电阻丝CD的电阻小于电阻丝AB的电阻．
故答案为：15；15；小于．
点评：
本题考查了欧姆定律的简单计算以及影响电阻大小的因素，关键是知道电阻的阻值鱼两端的电压和通过的电流无关．
　
23．考点：
影响电阻大小的因素；并联电路的电流规律；串联电路的电压规律．
专题：
电压和电阻．
分析：
影响电阻大小的因素有导体的材料、长度、横截面积和温度，其它条件相同，导体越长，横截面积越小，电阻越大；
串联电路中各处电流都相等，由U=IR知电阻越大，导体两端的电压越大；
当两个电阻并联时，电阻两端的电压相等，由I=可知，电阻越小，电流越大．
解答：
解：甲、乙是材料和横截面积均 ( http: / / www.21cnjy.com )相同的导线，因为在材料和横截面积一定时，导线的长度越大，电阻越大，并且甲的电阻值比乙的电阻值大，所以甲导线的长度大于乙导线的长度；
若将它们串联后接入电路，串联电路的电流I相等，由U=IR可知，甲两端的电压大于乙两端的电压；
若将它们并联后接入电路，它们两端的电压相等，由I=可知，知通过甲的电流小于通过乙的电流．
故答案为：大于；大于；小于．
点评：
本题考查了影响电阻大小的因素、串联电路电流的特点、并联电路电压的特点以及欧姆定律的应用，关键是串并联电路特点的灵活运用．
　
24．考点：
影响电阻大小的因素．
专题：
探究型实验综合题．
分析：
（1）影响电阻大小的因素包括材料、长度、横截面积以及温度，利用控制变量法分析；
（2）在探究影响导体电阻大小的因素时，要采用控制变量法的思想，探究导体电阻跟导体长度的关系时，要控制材料、横截面积和温度相同；
（3）探究导体电阻跟导体横截面积的关系时，要控制材料、长度度相同．
解答：
解：（1）“导电液体”的种 ( http: / / www.21cnjy.com )类没有发生改变，拉伸后，长度和横截面积都发生了改变，并且灯泡亮度也发生了改变，故导体的电阻可能与导体的长度、横截面积有关．
（2）因为镍铬合金丝A、B的材料和横截面积相同，因此可以探究导体电阻跟导体长度的关系，即在材料和横截面积相同时，导体越长，电阻越大．
（3）小徐用另两根合金丝C、D取代A、B，继续探究导体电阻跟导体横截面积的关系，故应保证导线的材料、长度相同，横截面积不同．
故答案为：
①导体的电阻可能与导体的长度、横截面积有关．
②当导体的材料跟横截面积相同时，长度越长，电阻越大．
③材料、长度相同，横截面积不同．
点评：
物理学中对于多因素的问题，常常采用控制因素 ( http: / / www.21cnjy.com )的办法，把多因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决，这种方法叫控制变量法，一定要掌握控制变量法．
　
三．解答题（共6小题）
25．考点：
影响电阻大小的因素．
专题：
探究型实验综合题．
分析：
（1）掌握电流表、电压表、滑动变阻器的连接方式，注意电流表、电压表量程的选择及正负接线柱的接法，滑动变阻器要接一上一下；
（2）为防止电流过大，在闭合开关前，需将滑动变阻器的滑片移至最大阻值处；
（3）在进行电流表的读数时，需先确定电流表的量程和分度值，根据公式R=计算电阻值；
（4）分析电阻和长度的变化关系，得出结论；
（5）电路中电阻过小时，会导致电流太大，根据电流表的正确使用方法分析解答．
解答：
解：（1）因为电池电压为3V，所以电压表的量 ( http: / / www.21cnjy.com )程选择0～3V的量程，将电压表3V的接线柱与滑片P相连；将电流表与电阻串联，将电流表的负接线柱与接线柱B连接，如右图所示：
（2）由于滑动变阻器接的下面左边的接线柱，所以闭合开关前，将滑动变阻器的滑片移至变阻器的最右端；
（3）由图乙知，电流表的量程为0～0.6A，分度值为0.02A，所以示数为0.2A；
则R===10Ω．
（4）由表格中数据知，电阻长度增大为原来的几 ( http: / / www.21cnjy.com )倍，电阻值便增大为原来的几倍或电阻值与长度的比值是一个常数，所以其它条件不变，导体的电阻与长度成正比；
（5）若电路中由于电路连接问题使电路中的电流过大，超过电流表的量程，会烧坏电流表，所以在闭合开关前，要把滑动变阻器的滑片移至最大阻值处．
故答案为：（1）如上图；（2 ( http: / / www.21cnjy.com )）右； （3）10； （4）其它条件不变，导体的电阻与长度成正比；（5）错误，电流表的测量值可能超过所选量程的最大值．
( http: / / www.21cnjy.com )
点评：
此题是探究金属丝电阻大小与长度的 ( http: / / www.21cnjy.com )关系，考查了有关滑动变阻器、电流表的连接及读数，同时考查了电阻的计算及根据实验数据得出结论的能力，是一道综合性很强的题目
　
26．考点：
影响电阻大小的因素．
专题：
探究型实验综合题．
分析：
影响电阻大小的因素是：材料、长度、横截面积、温度，在探究过程中需用到控制变量法，不加特殊说明，认为温度相同．
解答：
解：①为了研究导体电阻与导体长度的关系，则 ( http: / / www.21cnjy.com )需使导体的材料和横截面积相同，长度不同，应选用的三种导体是B、D、E，分别将其接入如图电路中．通过比较电路中电流的大小，判断导体电阻的大小；
②为了研究导体电阻与横截面积的关系，则 ( http: / / www.21cnjy.com )需使导体的材料和长度相同，横截面积不同，应选用的三种导体是A、B、C，分别将其接入如图电路中．通过比较电路中电流的大小，判断导体电阻的大小；
③为了研究导体电阻与导体材料的关系 ( http: / / www.21cnjy.com )，则需使导体的长度和横截面积相同，材料不同，应选用的三种导体是C、F、G，分别将其接入如图电路中．通过比较电路中电流的大小，判断导体电阻的大小．
故答案为：（1）材料；横截面积；长度；电流；
（2）C、F、G．
点评：
本题考查探究电阻大小的影响因素， ( http: / / www.21cnjy.com )实验时注意使用控制变量法，控制变量法是物体学研究中经常用到的，例如探究影响浮力大小的因素、影响液体压强大小的因素，电流和电压、电阻的关系、影响滑动摩擦力大小的因素等．
　
27．考点：
影响电阻大小的因素．
专题：
探究型实验综合题．
分析：
（1）在图1中，实际上是利用在串联电路中（I相同）导体两端的电压与导体的电阻成正比，通过电压表示数的大小来反映电阻大小的；
要探究导体的电阻跟导体的横截面积的关系，根据控制变量法的思路，要保证导体的材料和长度都相同，导体的横截面积不同；
电压表的读数方法：首先确定量程，然后分清分度值，根据指针位置读数；
（2）在同一次实验中，应保证电压不变；为了使结论更具普遍性，要改变电阻两端的电压进行多次实验；
（3）把长度L的电阻丝分成n段相等长度的小段，比较在横截面积、材料相同的条件下，导体的电阻与长度成正比；
根据串联联电路的分压作用和串联电路中（I相同）导体两端的电压与导体的电阻成正比，判断合金丝b两端的电压．
解答：
解：
（1）当通过导体的电流相同时，根据欧姆定律可知，导体两端的电压与导体中的电流成正比，可以利用电压表的示数来反映导体电阻的大小；
要探究导体的电阻跟导体的横截面积的关系，就要保证导体的材料和长度都相同，而导体的横截面积不同，所以选择a和c电阻丝；
电压表0﹣3V的量程对应的分度值为0.1V，根据指针位置电压为0.4V；
（2）在得到上表数据的过程中，为了保证电压不变，不能改变滑动变阻器滑片的位置；
为得到更可靠的实验结论，应改变电阻两端 ( http: / / www.21cnjy.com )电压进行多次实验，每次实验测量合金丝两端电压之前，需进行的一项实验操作是调节滑动变阻器的滑片到不同的位置；
（3）n条长为l、电阻为R的导体， ( http: / / www.21cnjy.com )我们可以把它看成是由n段长度同为l电阻同为R的导体串联而成的，这n段导体的材料、横截面积都相同，则总长度为nL，总电阻为nR；
合金丝b的长度是a的2倍，所以b两端的电压U=2×1V=2V．
故答案为：
（1）电阻；c；0.4；
（2）不能；调节滑动变阻器的滑片到不同的位置；
（3）nR；2．
点评：
本题考查了串联电路中电压与电阻的关系、影响电阻大小的因素、电压表的读数、滑动变阻器的使用等知识点，是一道综合性题目，有一定难度．
　
28．考点：
影响电阻大小的因素．
专题：
实验题；控制变量法．
分析：
（1）要研究电阻与导体长度的关系，根据控制变量法的思路，应选取材料、横截面积相同，长度不同的两根导线．
（2）要研究电阻与导体材料的关系，根据控制变量法的思路，应选取长度、横截面积相同，材料不同的两根导线．
（3）A和D这两根导线的材料相同、长度也相同，横截面积不同，所以是为了研究电阻与横截面积的关系．
解答：
解：（1）根据控制变量法：应选取和导线C材料、横截面积都相同，长度不同的导线．表中F与C的材料和横截面积都相同．
（2）根据控制变量法：应选取两根导线的长度、横截面积都相同，材料不同的导线．表中C与G的长度和横截面积都相同，材料不同．
（3）A和D这两根导线的材料相同、长度也相同，横截面积不同，所以是为了研究电阻与横截面积的关系．
故答案为：（1）F，（2）C、G，（3）横截面积
点评：
控制变量法就是将一个多因素问题变成多个单因素问题，分别加以研究，最后再综合起来．要研究与某个因素是否有关时，必须保证其它因素都相同．
　
29．考点：
影响电阻大小的因素．
专题：
电压和电阻．
分析：
电阻起阻碍电流的作用，可通过灯泡的亮度或电流表的示数探究温度对电阻的影响．
解答：
解：
根据电路图可知，电路中没有反应电流变化的元件，无法比较电阻的变化情况，因此应在电路中串联灯泡或电流表．
故答案为：在电路中串联一只电流表或者小灯泡．
点评：
本题是探究温度对电阻的影响实验，电阻的大小不能直接看出，可通过电路中的电流变化推知，即用到转化法．
　
30．考点：
影响电阻大小的因素．
专题：
探究型实验综合题．
分析：
（1）要探究电阻与材料的关系，应使导体的长度和横截面积相同，材料不同；
（2）分析代号为①②③金属丝，确定控制的变量和改变的量，得出电阻与长度的关系；
（3）根据欧姆定律及电源电压不变，确定电路中的总电阻的关系，由串联电路的总电阻与各电阻的关系得出最大的电阻；
（4）探究电阻的影响因素实验中用到了控制变量法，根据各个选项分析得出结论．
解答：
解：（1）代号为⑤⑥的两根金属丝，长度、横截面积相同，材料不同，可以用来探究导体电阻的大小与材料是否有关．
（2）代号为①②③的金属丝，材料和横截面积相同，长度不同，且长度增大几倍，电阻增大几倍，可得材料和横截面积相同时，电阻与长度成正比．
（3）根据题意，电源电压不变，①②③三次的电流较小，总电阻较大，第三次的导体电阻最小，所以滑动变阻器接入电路的电阻最大．
（4）该实验进行多次测量，是利用控制变量法便于“寻找普遍规律”；
A．探究重力大小与质量的关系，多次测量是为了得出重力与质量的正比例关系，得出普遍性的规律；
B．探究影响压力作用效果的因素，是为了寻找普遍性的规律；
C．用伏安法测量定值电阻的阻值，是为了求平均值，减小误差；
D．探究光反射时反射角与入射角的关系，是为了得出普遍性的规律．
故答案为：（1）⑤⑥；（2）材料和横截面积相同时，电阻与长度成正比；（3）③；（4）C．
点评：
此题是探究影响电阻大小的因素实验，通 ( http: / / www.21cnjy.com )过对实验数据的分析，考查了对控制变量法的应用，同时涉及到了欧姆定律在串联电路中的应用，只要细心分析，难度不大．
