人教版九年级物理全一册15.4 电流的测量 同步练习 （含答案）

人教版九年级物理全一册15.4 电流的测量 同步练习 （含答案）

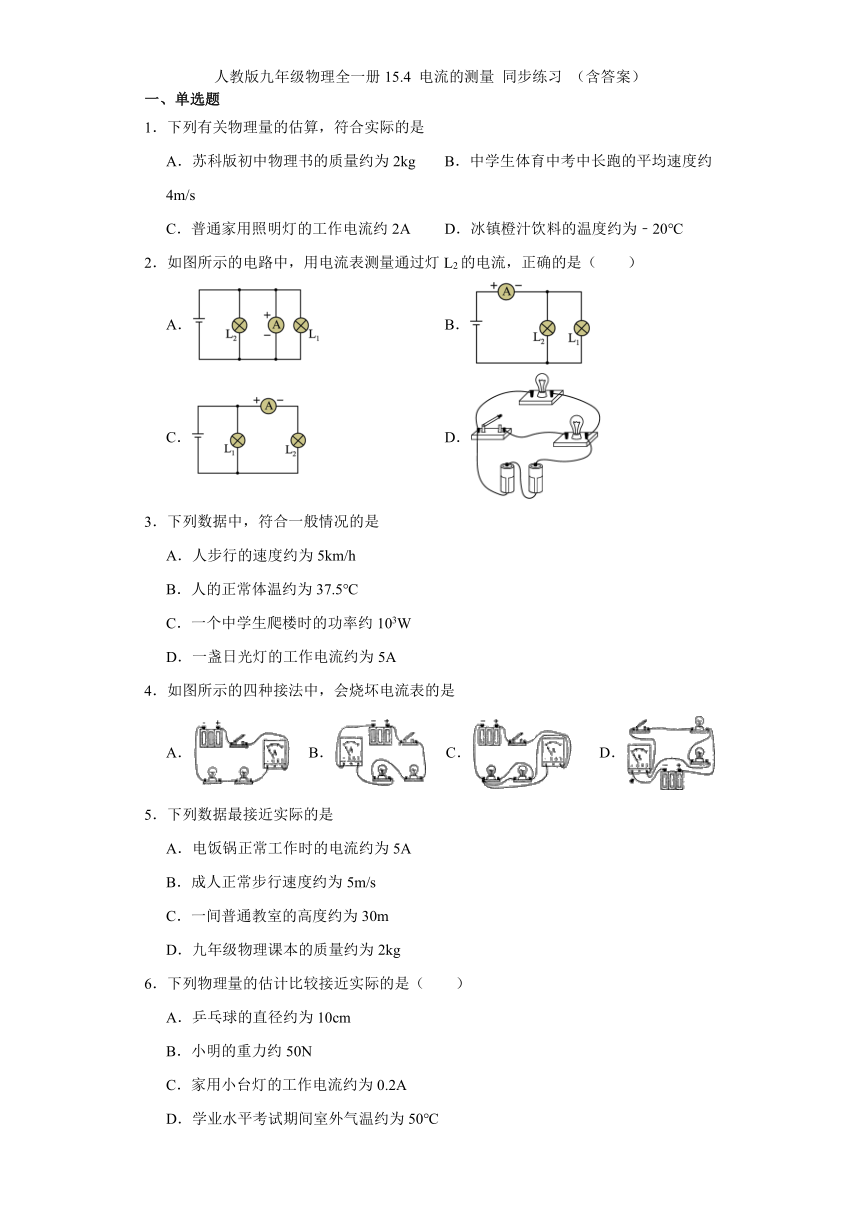

一、单选题
1．下列有关物理量的估算，符合实际的是
A．苏科版初中物理书的质量约为2kg B．中学生体育中考中长跑的平均速度约4m/s
C．普通家用照明灯的工作电流约2A D．冰镇橙汁饮料的温度约为﹣20℃
2．如图所示的电路中，用电流表测量通过灯L2的电流，正确的是（　　）
A． B．
C． D．
3．下列数据中，符合一般情况的是
A．人步行的速度约为5km/h
B．人的正常体温约为37.5℃
C．一个中学生爬楼时的功率约103W
D．一盏日光灯的工作电流约为5A
4．如图所示的四种接法中，会烧坏电流表的是
A． B． C． D．
5．下列数据最接近实际的是
A．电饭锅正常工作时的电流约为5A
B．成人正常步行速度约为5m/s
C．一间普通教室的高度约为30m
D．九年级物理课本的质量约为2kg
6．下列物理量的估计比较接近实际的是（　　）
A．乒乓球的直径约为10cm
B．小明的重力约50N
C．家用小台灯的工作电流约为0.2A
D．学业水平考试期间室外气温约为50℃

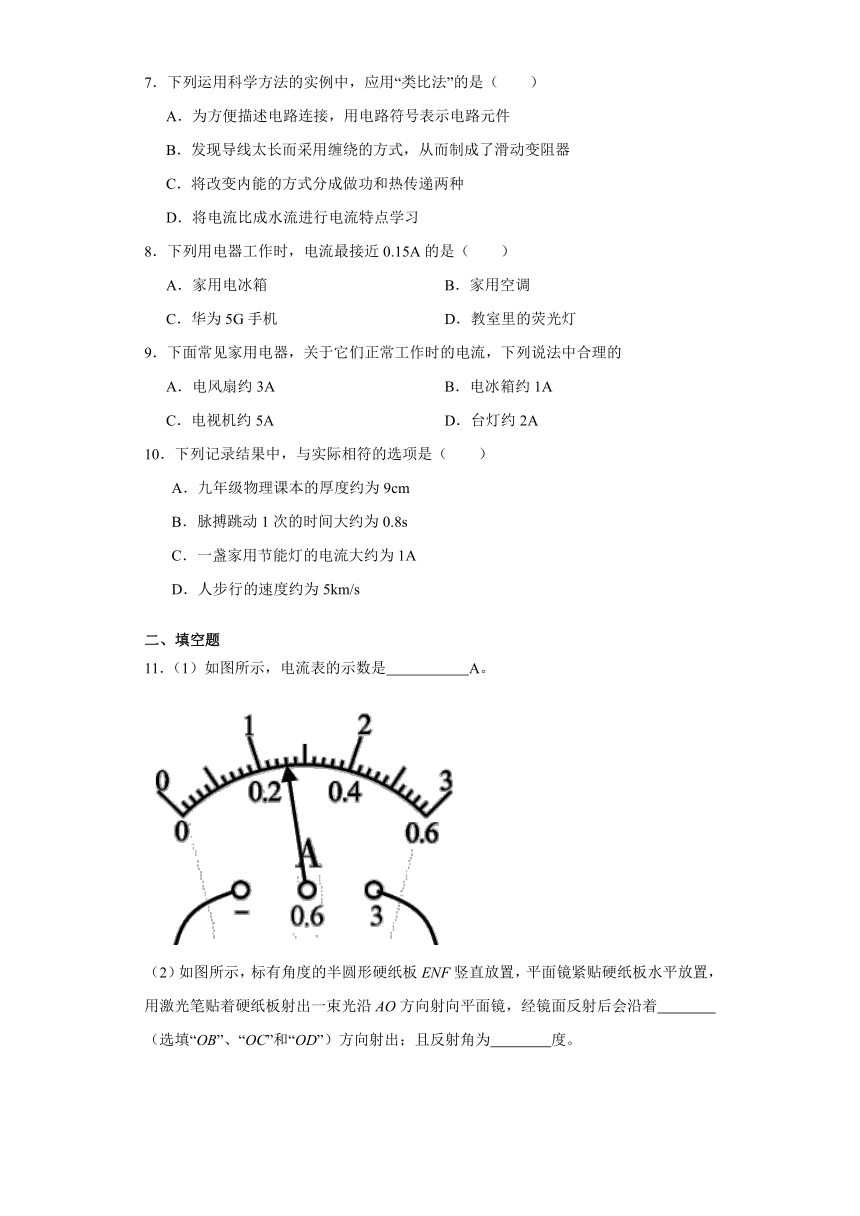

7．下列运用科学方法的实例中，应用“类比法”的是（　　）
A．为方便描述电路连接，用电路符号表示电路元件
B．发现导线太长而采用缠绕的方式，从而制成了滑动变阻器
C．将改变内能的方式分成做功和热传递两种
D．将电流比成水流进行电流特点学习
8．下列用电器工作时，电流最接近0.15A的是（　　）
A．家用电冰箱 B．家用空调
C．华为5G手机 D．教室里的荧光灯
9．下面常见家用电器，关于它们正常工作时的电流，下列说法中合理的
A．电风扇约3A B．电冰箱约1A
C．电视机约5A D．台灯约2A
10．下列记录结果中，与实际相符的选项是（　　）
A．九年级物理课本的厚度约为9cm
B．脉搏跳动1次的时间大约为0.8s
C．一盏家用节能灯的电流大约为1A
D．人步行的速度约为5km/s
二、填空题
11．（1）如图所示，电流表的示数是 A。
（2）如图所示，标有角度的半圆形硬纸板ENF竖直放置，平面镜紧贴硬纸板水平放置，用激光笔贴着硬纸板射出一束光沿AO方向射向平面镜，经镜面反射后会沿着 （选填“OB”、“OC”和“OD”）方向射出；且反射角为 度。
12．读出如图1和如图2的电流表的示数．I1= A ，I2= A ．
13．如图甲所示，电流表的示数为 A；如图乙所示，电子停表的读数是 。
14．如图中电流表的示数为 A。
15．一节新干电池的电压为 V，人体安全电压 V；电子手表正常工作时，电流约为1.8μA，合 A．
16．如图所示，电流表读数为 mA。
17．如图所示为测量 的仪表。其制作思路是将仪表示数的大小转换为指针偏转的角度，九年级物理学习中，还利用该制作思路的测量仪器有 。
18．如图所示的仪器叫电流表，使用时必须把它 联在被测电路中。此时读数为 A。
三、作图题
19．如图，用两根导线将电路连接完整（要求：L1和L2并联，电流表测L1电流）。
四、实验题
20．如图甲所示，是用电流表测量电流的实验，请正确回答以下问题：
（1）电流表使用前，应检查指针是否对准 ，如果有偏差，需先“校零”；
（2）连接电路时，开关应断开，电流表必须 联在被测的那部分电路中，且应选用合适的量程，使电流从电流表的 流出；
（3）图甲是某同学连接好的电路，合上开关后，此时电流表测灯 的电流，如果电流表的示数如图乙所示，则经过该灯的电流大小是 A；
（4）请在图甲中某根导线端画“×”号，并用笔画线代替导线，将该导线正确改接到另一接线柱，使电流表变为测干路中的电流 。
试卷第1页，共3页
参考答案：
1．B
2．C
3．A
4．C
5．A
6．C
7．D
8．D
9．B
10．B
11． 1.3 OC 50
12． 0.42 1.4
13．
14．0.34
15． 1.5 不高于36 1.8×10﹣6
16．480
17． 温度 电流表
18． 串 0.32
19．
20． 零刻度线 串 负接线柱 L1 0.52
