一、单选题
1．关于电的知识判断，下列说法正确的是
A．丝绸摩擦过的玻璃棒带正电
B．摩擦起电的实质是创造了电荷
C．电子定向移动的方向就是电流的方向
D．有电源的电路中一定有电流
2．如图所示，比较A、B、C三处的电流大小，其中正确的是（ ）
A． B．
C． D．
3．在如图所示电路中，用电流表测小灯泡的电流，估计电流大约是0.8A，那么A、B线头应分别接电流表的（ ）
A．＂3＂和“＋”接线柱上 B．＂0．6＂和“＋”接线柱上
C．＂3＂和0．6接线往上 D．“＋”和3接线柱上
4．如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（　　）
A．4mA B．8mA C．10mA D．14mA

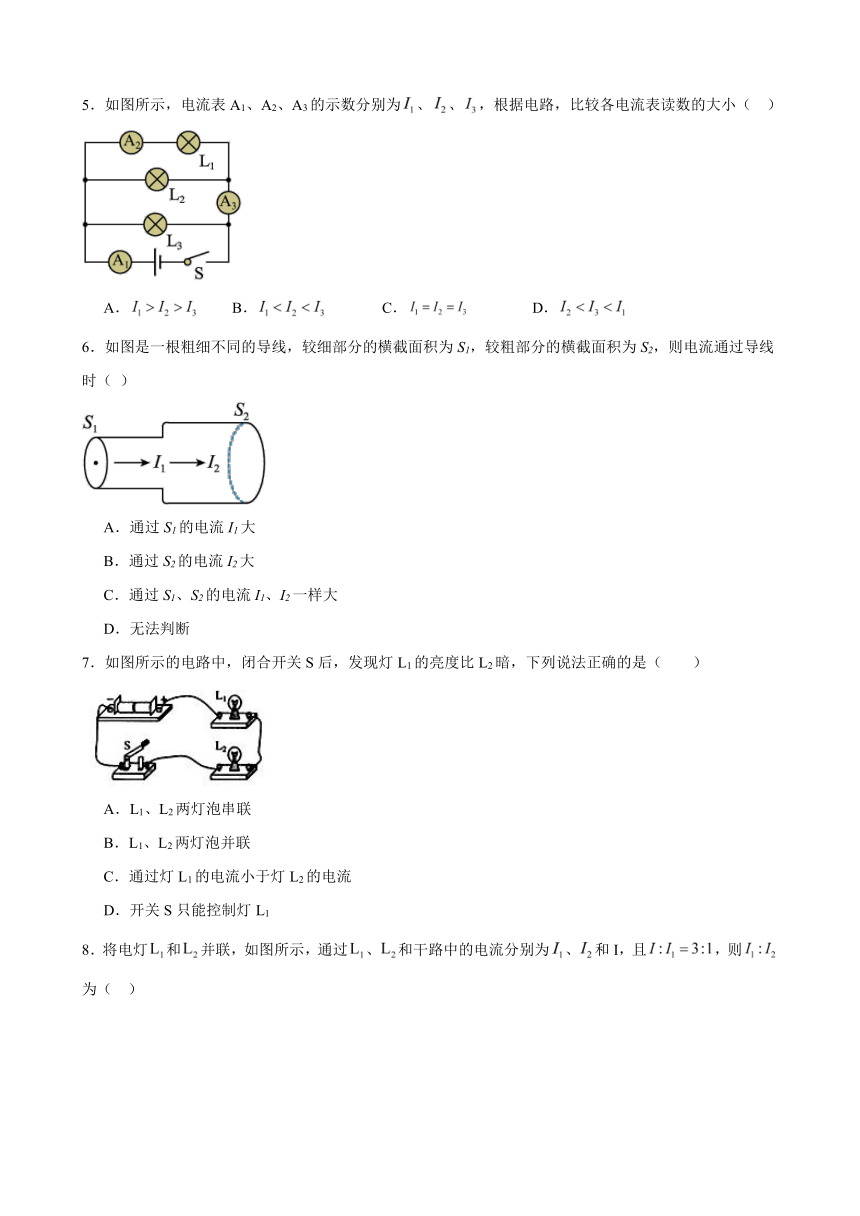

5．如图所示，电流表A1、A2、A3的示数分别为、、，根据电路，比较各电流表读数的大小（ ）
A． B． C． D．
6．如图是一根粗细不同的导线，较细部分的横截面积为S1，较粗部分的横截面积为S2，则电流通过导线时（ ）
A．通过S1的电流I1大
B．通过S2的电流I2大
C．通过S1、S2的电流I1、I2一样大
D．无法判断
7．如图所示的电路中，闭合开关S后，发现灯L1的亮度比L2暗，下列说法正确的是（　　）
A．L1、L2两灯泡串联
B．L1、L2两灯泡并联
C．通过灯L1的电流小于灯L2的电流
D．开关S只能控制灯L1
8．将电灯和并联，如图所示，通过、和干路中的电流分别为、和I，且，则为（ ）
A．3：1 B．1：3 C．2：1 D．1：2

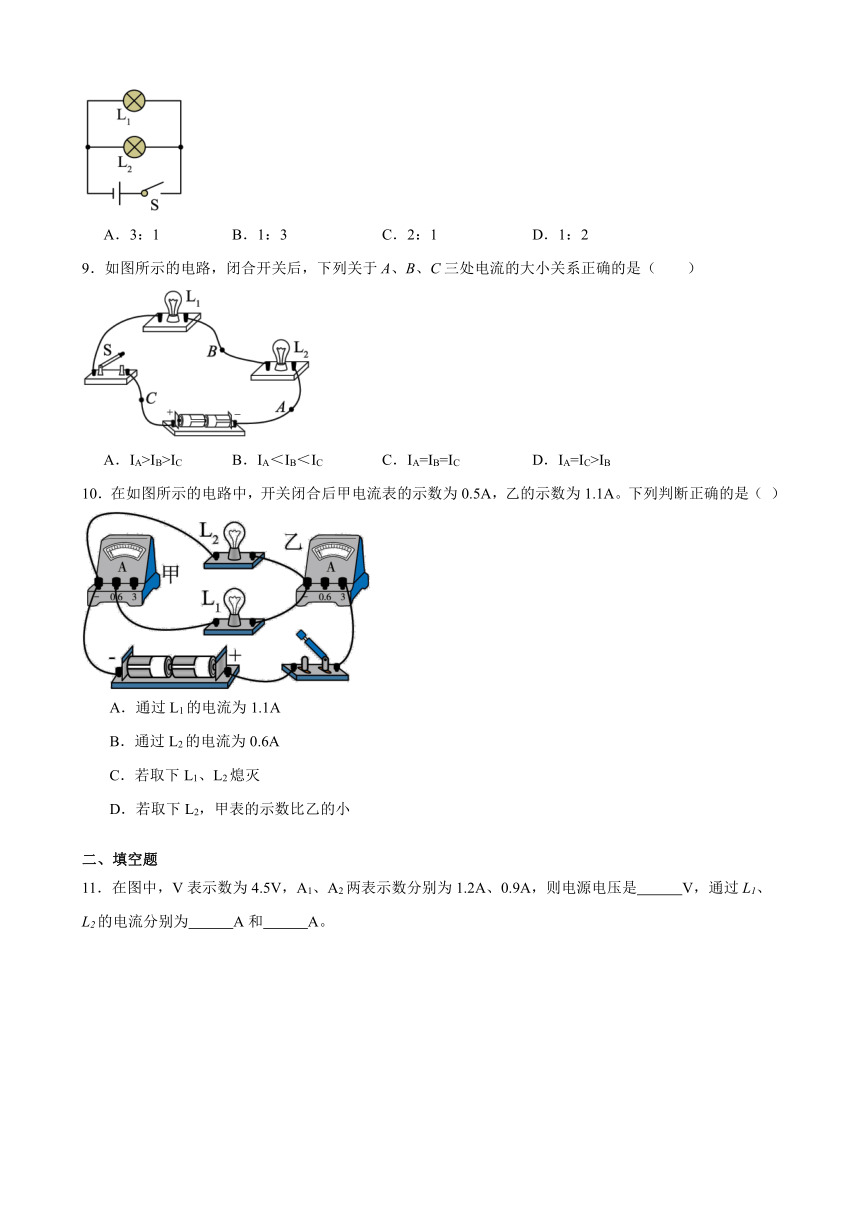

9．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（　　）
A．IA>IB>IC B．IA＜IB＜IC C．IA=IB=IC D．IA=IC>IB
10．在如图所示的电路中，开关闭合后甲电流表的示数为0.5A，乙的示数为1.1A。下列判断正确的是（ ）
A．通过L1的电流为1.1A
B．通过L2的电流为0.6A
C．若取下L1、L2熄灭
D．若取下L2，甲表的示数比乙的小
二、填空题
11．在图中，V表示数为4.5V，A1、A2两表示数分别为1.2A、0.9A，则电源电压是 V，通过L1、L2的电流分别为 A和 A。
12．某串彩灯串联着15只小灯泡，通过插头处电流是150mA，通过第15只灯泡的电流是 mA。
13．如图所示的某段电路中，A、B、C、D是四个接线柱．
（1）用导线只连接A、B，则电流通过灯 ，它们是 联的；
（2）用导线只连接C、D，则电流通过灯 ，它们是 联的．
14．如图甲所示电路，当开关S闭合后，电流表的指针偏转均如图乙所示，其中电流表A1测量的是通过 (选填“电源”“L1”或“L2”)的电流，则通过灯泡L2的电流应为 A．
15．如图甲所示，闭合开关后，如图乙两个电流表的指针偏转均相同，则L1中的电流为 ．
16．如图所示某同学测得电路中的电流，通过灯L1的电流是 。
17．如图所示的电路中，当开关S1闭合，S2断开时，电流表A的示数为240mA，则通过L2的电流是 mA；当开关S1、S2均闭合时，电流表A的示数为0.56A，则通过灯泡L1的电流是 A，通过L2的电流是 A。
18．如下图所示， A1的示数为0.6A，A的示数为1A，则通过灯L1的电流是 A；通过灯L2的电流是 A，若用电流表测量通过L1的电流，则应选用 量程．
三、作图题
19．学习电学知识后，小明做了“探究并联电路的电流规律”实验来巩固学习成果，连接如图甲所示的电路时，请你用笔画线代替导线，将实物电路图补充完整，要求测量L1的电流 。
四、实验题
20．使用电流表并探究串、并联电路中的电流规律：
器材 电源、两个灯泡、开关、导线、
电路图 串联电路 并联电路
数据记录 表格 测量位置第一次 测量0.3 第二次 测量 0.2
测量位置第一次 测量 0.30.3第二次 测量0.50.2
结论
表达式
试卷第1页，共3页
参考答案：
1．A
2．C
3．D
4．D
5．D
6．C
7．A
8．D
9．C
10．B
11． 4.5 0.9 0.3
12．150
13． L1、L3 并 L1、L2 并
14． L1　 1.04
15．0.96A
16．0.96A
17． 240 0.56 0
18． 0.4 0.6 0.6
19．
20． 电流表 0.3 0.3 0.2 0.2 0.6 0.3 串联电路中，电流处处相等 并联电路中，干路电流等于各支路电流之和
