（2013版）沪科版八年级物理第四章多彩的光第三节光的折射同步练习（解析版）

(2013版)沪科版八年级物理《第四章多彩的光第三节光的折射》
同步练习（解析版）

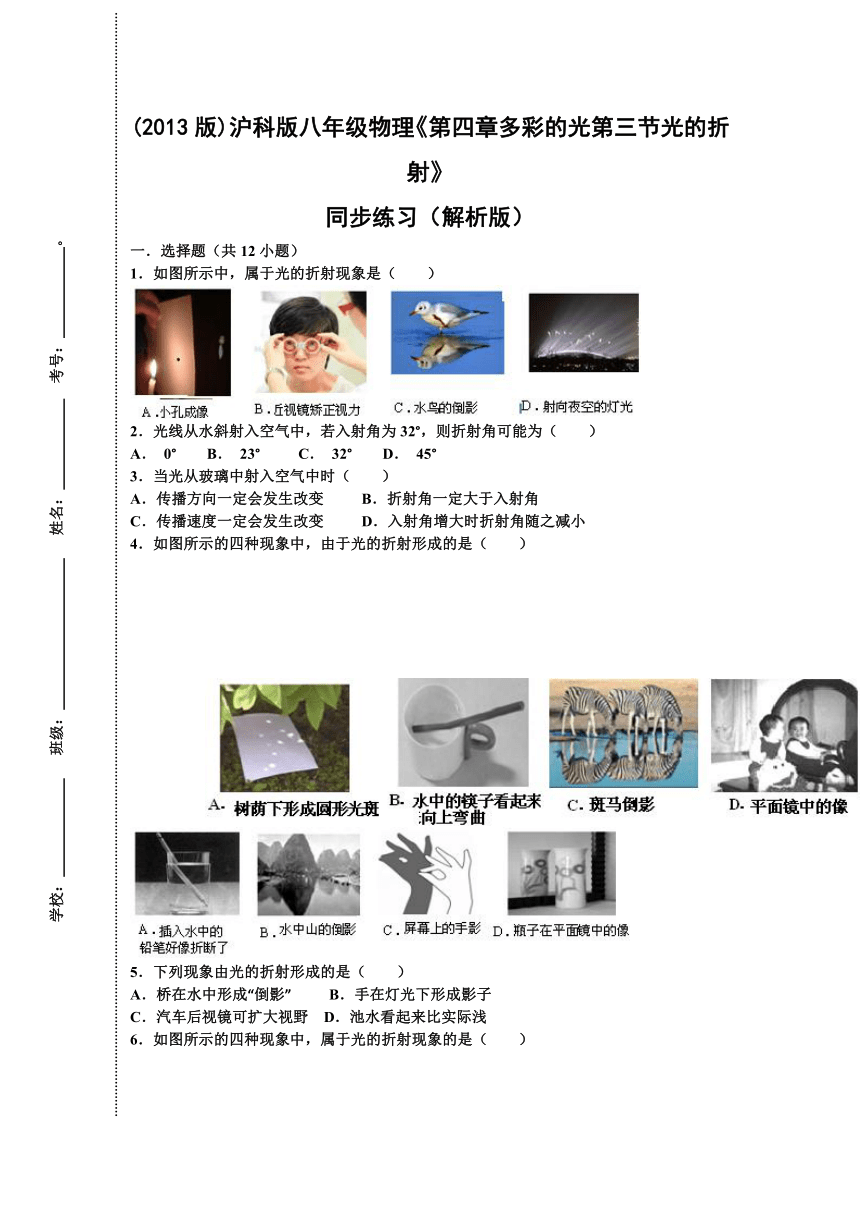

一．选择题（共12小题）
1．如图所示中，属于光的折射现象是（　　） ( http: / / www.21cnjy.com )
2．光线从水斜射入空气中，若入射角为32°，则折射角可能为（　　）
A． 0° B． 23° C． 32° D． 45°
3．当光从玻璃中射入空气中时（　　）
A．传播方向一定会发生改变 B．折射角一定大于入射角
C．传播速度一定会发生改变 D．入射角增大时折射角随之减小
4．如图所示的四种现象中，由于光的折射形成的是（　　）
( http: / / www.21cnjy.com )
5．下列现象由光的折射形成的是（　　）
A．桥在水中形成“倒影” B．手在灯光下形成影子
C．汽车后视镜可扩大视野 D．池水看起来比实际浅

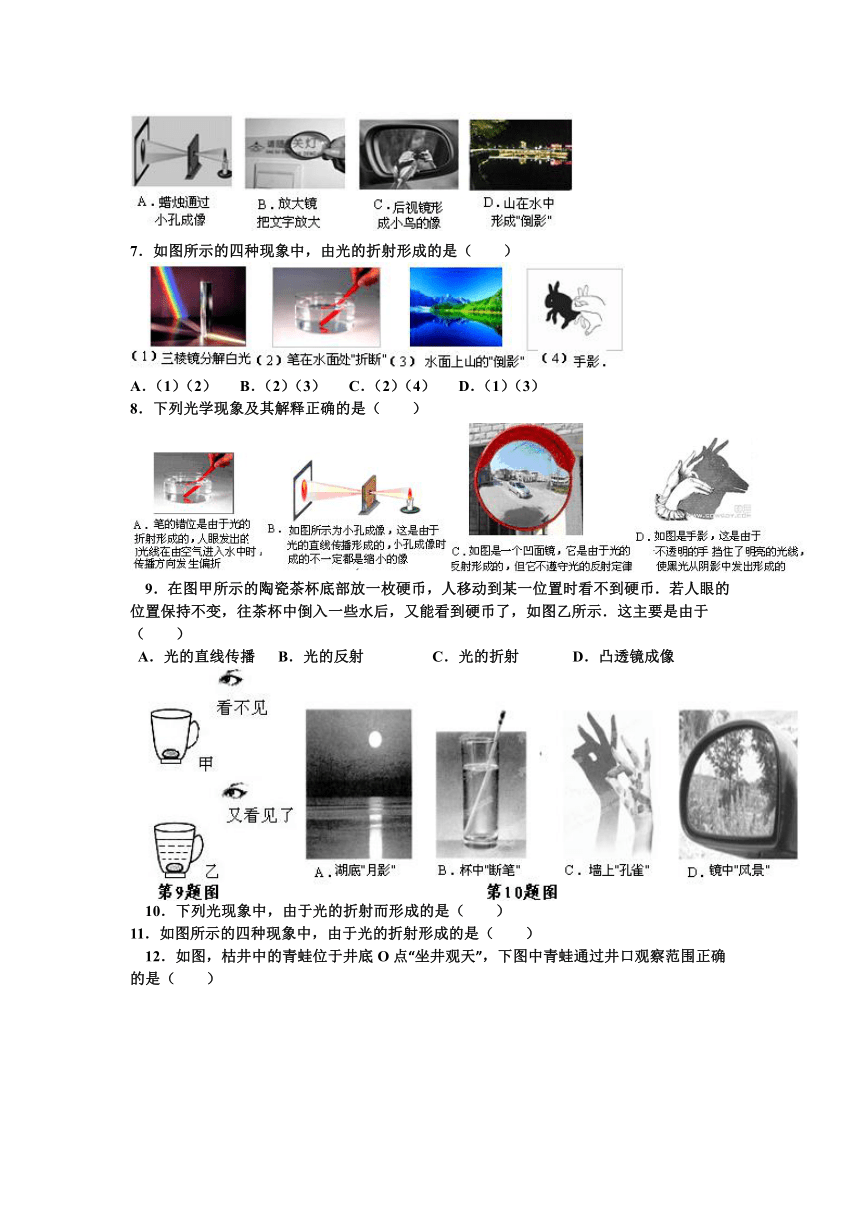

6．如图所示的四种现象中，属于光的折射现象的是（　　）
( http: / / www.21cnjy.com )　
7．如图所示的四种现象中，由光的折射形成的是（　　）
( http: / / www.21cnjy.com )
A．（1）（2） B．（2）（3） C．（2）（4） D．（1）（3）
8．下列光学现象及其解释正确的是（　　）
( http: / / www.21cnjy.com )
　9．在图甲所示的陶瓷茶杯底部放一枚硬币 ( http: / / www.21cnjy.com )，人移动到某一位置时看不到硬币．若人眼的位置保持不变，往茶杯中倒入一些水后，又能看到硬币了，如图乙所示．这主要是由于（　　）
A．光的直线传播 B．光的反射 C．光的折射 D．凸透镜成像
　10．下列光现象中，由于光的折射而形成的是（　　）
11．如图所示的四种现象中，由于光的折射形成的是（　　）

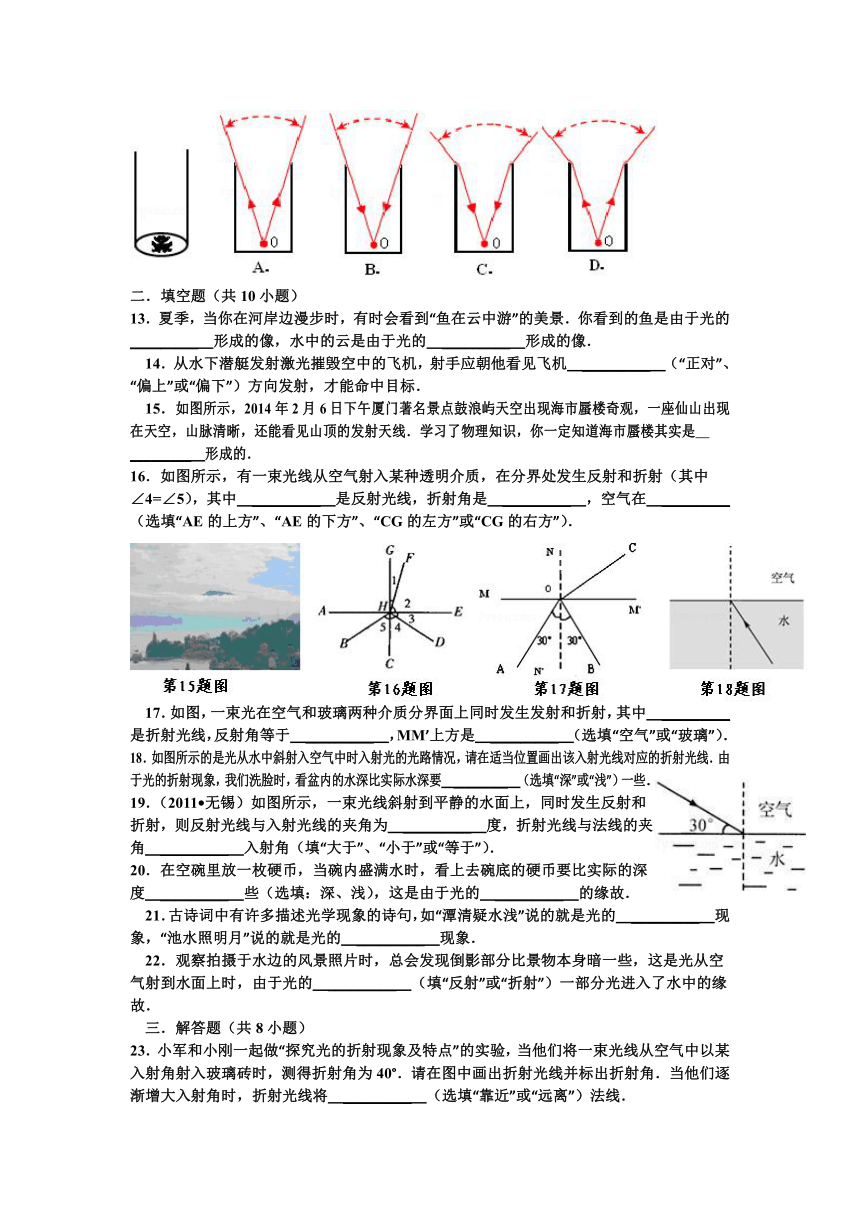

　12．如图，枯井中的青蛙位于井底O点“坐井观天”，下图中青蛙通过井口观察范围正确的是（　　）
( http: / / www.21cnjy.com )
二．填空题（共10小题）
13．夏季，当你在河岸边漫步时，有时会看到 ( http: / / www.21cnjy.com )“鱼在云中游”的美景．你看到的鱼是由于光的　_________　形成的像，水中的云是由于光的　_________　形成的像．
　14．从水下潜艇发射激光摧毁空中的飞机，射手应朝他看见飞机　_________　（“正对”、“偏上”或“偏下”）方向发射，才能命中目标．
　15．如图所示，2014年2月6日下午厦 ( http: / / www.21cnjy.com )门著名景点鼓浪屿天空出现海市蜃楼奇观，一座仙山出现在天空，山脉清晰，还能看见山顶的发射天线．学习了物理知识，你一定知道海市蜃楼其实是　_________　形成的．
16．如图所示，有一束光线 ( http: / / www.21cnjy.com )从空气射入某种透明介质，在分界处发生反射和折射（其中∠4=∠5），其中　_________　是反射光线，折射角是　_________　，空气在　_________　（选填“AE的上方”、“AE的下方”、“CG的左方”或“CG的右方”）．
　17．如图，一束光在空气和玻璃两种介 ( http: / / www.21cnjy.com )质分界面上同时发生发射和折射，其中　_________　是折射光线，反射角等于　_________　，MM’上方是　_________　（选填“空气”或“玻璃”）．
18．如图所示的是光从水中斜射入空 ( http: / / www.21cnjy.com )气中时入射光的光路情况，请在适当位置画出该入射光线对应的折射光线．由于光的折射现象，我们洗脸时，看盆内的水深比实际水深要　_________　（选填“深”或“浅”）一些．
19．（2011 无锡）如图所示， ( http: / / www.21cnjy.com )一束光线斜射到平静的水面上，同时发生反射和折射，则反射光线与入射光线的夹角为　_________　度，折射光线与法线的夹角　_________　入射角（填“大于”、“小于”或“等于”）．
20．在空碗里放一枚硬币，当碗内盛满水时，看 ( http: / / www.21cnjy.com )上去碗底的硬币要比实际的深度　_________　些（选填：深、浅），这是由于光的　_________　的缘故．
　21．古诗词中有许多描述 ( http: / / www.21cnjy.com )光学现象的诗句，如“潭清疑水浅”说的就是光的　_________　现象，“池水照明月”说的就是光的　_________　现象．
　22．观察拍摄于水边的 ( http: / / www.21cnjy.com )风景照片时，总会发现倒影部分比景物本身暗一些，这是光从空气射到水面上时，由于光的　_________　（填“反射”或“折射”）一部分光进入了水中的缘故．
　三．解答题（共8小题）
23．小军和小刚一起做“探究光的折射现 ( http: / / www.21cnjy.com )象及特点”的实验，当他们将一束光线从空气中以某入射角射入玻璃砖时，测得折射角为40°．请在图中画出折射光线并标出折射角．当他们逐渐增大入射角时，折射光线将　_________　（选填“靠近”或“远离”）法线．

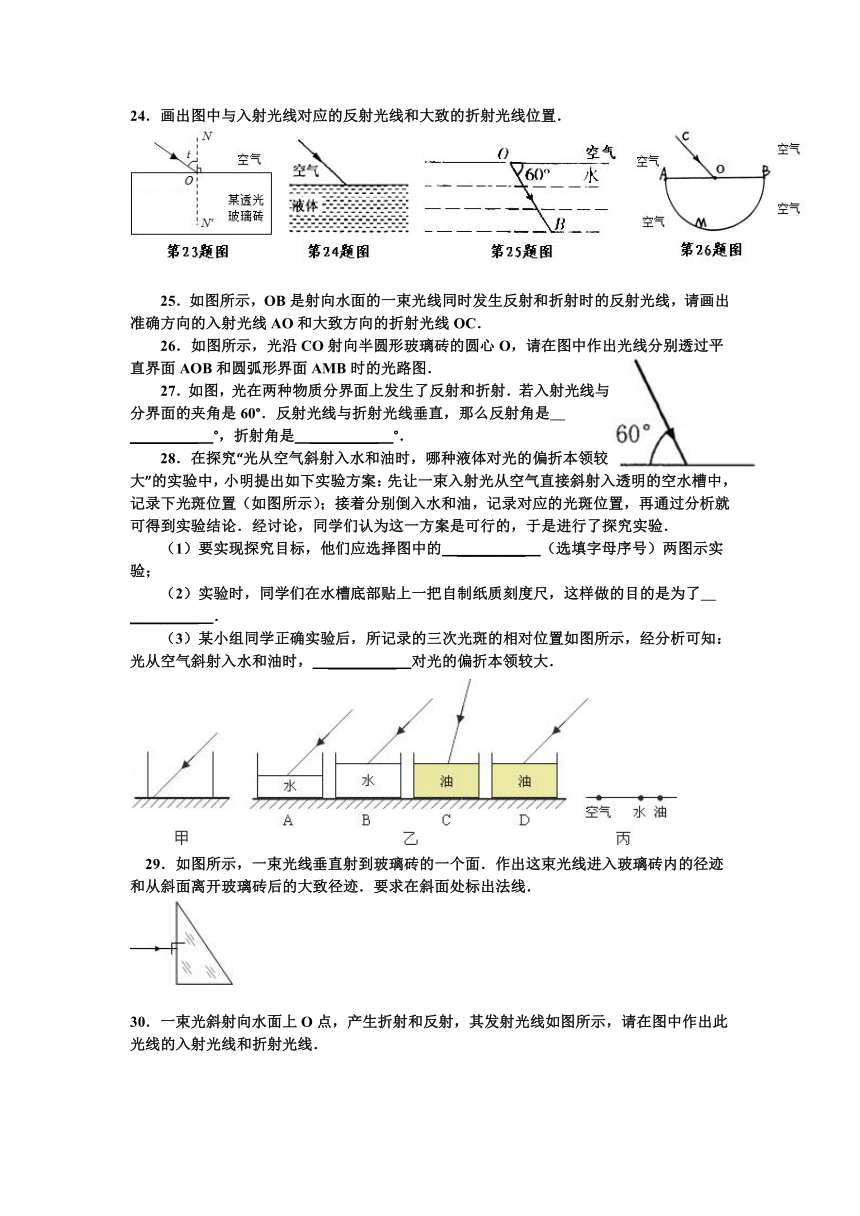

24．画出图中与入射光线对应的反射光线和大致的折射光线位置．
25．如图所示，OB是射向水面的一束光线同时发生反射和折射时的反射光线，请画出准确方向的入射光线AO和大致方向的折射光线OC．
26．如图所示，光沿CO射向半圆形玻璃砖的圆心O，请在图中作出光线分别透过平直界面AOB和圆弧形界面AMB时的光路图．
27．如图，光在两种物质分界面上发生了 ( http: / / www.21cnjy.com )反射和折射．若入射光线与分界面的夹角是60°．反射光线与折射光线垂直，那么反射角是　_________　°，折射角是　_________　°．
28．在探究“光从空气斜射入水和油 ( http: / / www.21cnjy.com )时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置（如图所示）；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论．经讨论，同学们认为这一方案是可行的，于是进行了探究实验．
（1）要实现探究目标，他们应选择图中的　_________　（选填字母序号）两图示实验；
（2）实验时，同学们在水槽底部贴上一把自制纸质刻度尺，这样做的目的是为了　_________　．
（3）某小组同学正确实验后，所记录的三次 ( http: / / www.21cnjy.com )光斑的相对位置如图所示，经分析可知：光从空气斜射入水和油时，　_________　对光的偏折本领较大．
( http: / / www.21cnjy.com )
　29．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．
( http: / / www.21cnjy.com )
　

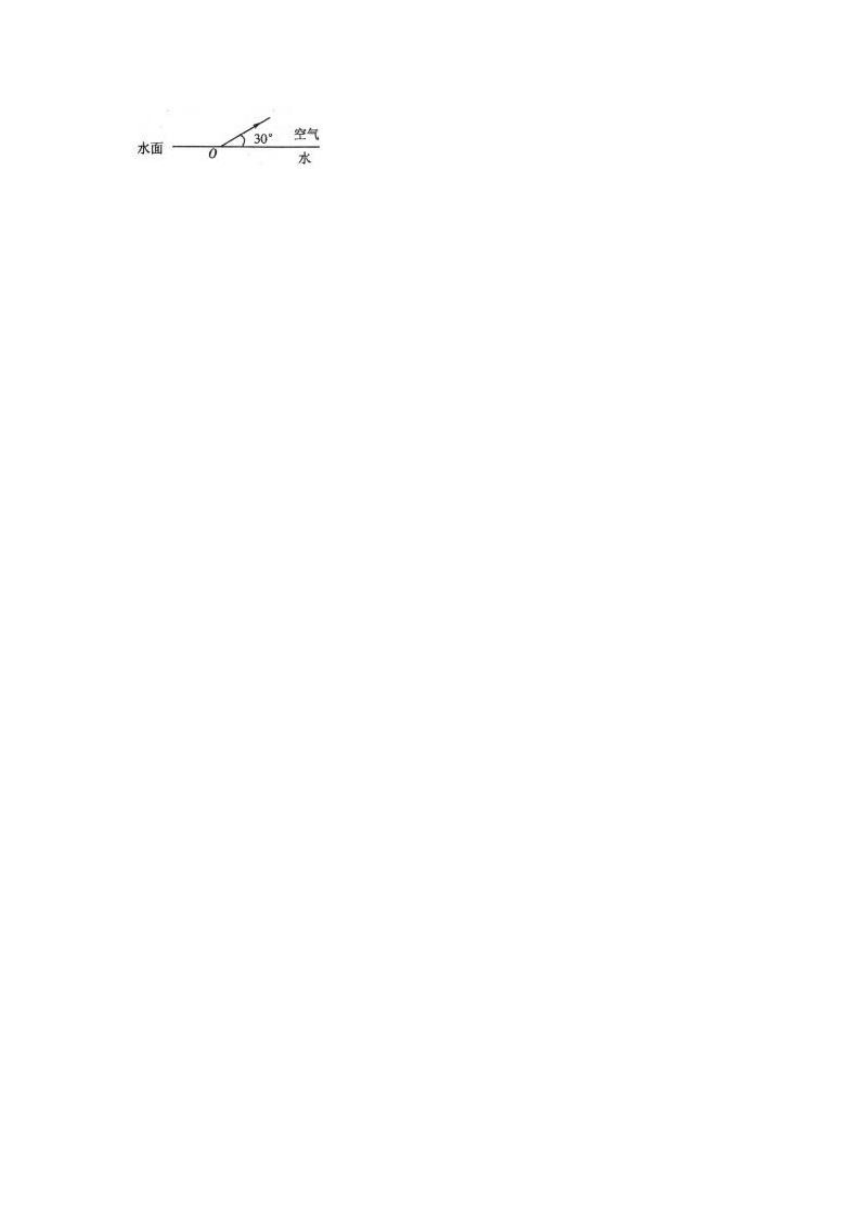

30．一束光斜射向水面上O点，产生折射和反射，其发射光线如图所示，请在图中作出此光线的入射光线和折射光线．
　
参考答案与试题解析
　
一．选择题（共12小题）
1．考点：
光的折射现象及其应用．
专题：
光的折射、光的色散．
分析：
根据光在同一均匀介质中沿直线传播，光的反射，光的折射等知识点对各个选项逐一分析即可．
解答：
解：AD、小孔成像、射向夜空的灯光， ( http: / / www.21cnjy.com )是由于光在同一均匀介质中沿直线传播形成的，光沿直线传播的例子有：小孔成像、影子的形成、日食和月食现象等；
B、近视镜利用凹透镜矫正，因此是利用光的折射，光折射的实例还有：筷子变折、池水变浅、彩虹、海市蜃楼等等；
C、是平面镜成像的原理，平面镜成像的原理就是光的反射，我们能够看到不发光的物体也是由于光的反射；
故选B．
点评：
本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密切，体现了生活处处是物理．
　
2．考点：
光的折射规律．
专题：
应用题．
分析：
根据光从光疏介质射入光密介质时，折射角小于入射角．然后根据折射角和入射角的关系选出正确选项．
解答：
解：由光的折射定律可知：光线从空气斜射入水中，折射角小于入射角；光从水中斜射入空气中时，折射角大于入射角．
若入射角为 32°，则折射角大于32°．
故选D．
点评：
本题主要考查了光的折射规律的内容，同时还要熟练掌握入射角的概念．解题时应分清光是从光疏介质射入光密介质，还是从光密介质射入光疏介质．
　
3．考点：
光的折射规律．
专题：
光的折射、光的色散．
分析：
当光从空气斜射入水或其他介质中时，折射 ( http: / / www.21cnjy.com )光线与入射光线和法线在同一平面内，折射光线与入射光线分居法线两侧；折射角小于入射角；当入射角增大时，折射角也随着增大；入射角逐渐减小，则折射角逐渐减小，但总大于入射角；
解答：
解：当光从空气斜射入水或其他介 ( http: / / www.21cnjy.com )质中时，折射光线与入射光线和法线在同一平面内，折射光线与入射光线分居法线两侧；折射角小于入射角；当入射角增大时，折射角也随着增大；垂直入射时，传播方向不变；故ABD错误；
光在不同介质中传播时，波长变化，光速也发生变化，光从玻璃射入空气时，光速变大，故C正确；
故选C
点评：
本题主要考查了光的反射定律和光的折射规 ( http: / / www.21cnjy.com )律．解答此题的关键是明确入射角增大时，反射角和折射角都相应增大，入射角减小时，反射角和折射角都相应减小．
　
4．考点：
光的折射现象及其应用．
专题：
光的折射、光的色散．
分析：
（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种 ( http: / / www.21cnjy.com )介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．
解答：
解：A、水中铅笔变弯，是由于光的折射形成的；
B、倒影是由于光的反射形成的；
C、手影是由于光的直线传播造成的；
D、瓶子在平面镜中的像属于平面镜成像，是由于光的反射形成的．
故选A．
点评：
成像的机制就两种：光的反射； ( http: / / www.21cnjy.com )光的折射．平面镜球面镜成像都是由光的反射造成的．凸透镜成像，海市蜃楼，在空气中透过水面看水中的物体或者在水中透过水面看空气中的物体都是由光的折射造成的．
　
5．考点：
光的折射现象及其应用．
专题：
光的折射、光的色散．
分析：
（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从 ( http: / / www.21cnjy.com )一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．
解答：
解：A、平面镜成正立、等大的虚像，属于光的反射原理，水中“倒影”属于平面镜成像，不符合题意；
B、影子是光沿直线传播形成的，不符合题意；
C、凸面镜具有发散作用，汽车后视镜利用凸面镜可以扩大视野，属于光的反射现象，不符合题意．
D、池水看起来比实际浅，属于光的折射现象，符合题意；
故选D．
点评：
本题通过几个日常生活中的现象考查了对光 ( http: / / www.21cnjy.com )的折射、光的直线传播、光的反射的理解，考查了学生理论联系实际的能力，在学习过程中要善于利用所学知识解释有关现象．
　
6．考点：
光的折射现象及其应用．
专题：
光的折射、光的色散．
分析：
（1）光在同一均匀介质中沿直线传播．光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；
（2）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用；
（3）光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用．
解答：
解：A、通过小孔在光屏上得到了蜡烛烛焰的倒立的实像，属于光的直线传播现象．故A错误；
B、放大镜，应用了光的折射，是物体在凸透镜焦距内，形成的像是正立、放大的虚像，属于光的折射现象，故B正确；
C、汽车观后镜，是利用凸面镜能使光线发散的特点扩大视野，是光的反射原理，不属于光的折射现象，故C错误；
D、平静的水面相当于平面镜，上在水中形成“倒影”是平面镜成像，平面镜成像属于光的反射，故D错误．
故选B．
点评：
此题通过几个日常生活中的现象考查了对光的 ( http: / / www.21cnjy.com )折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的．
　
7．考点：
光的折射现象及其应用．
专题：
光的折射、光的色散．
分析：
（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
（2）当光照射到物体界面上时，有一部分光被反射回来，例如：平面镜成像、水中倒影等；
（3）当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅等．
解答：
解：（1）三棱镜分解白光，是光的色散现象，属于光的折射；
（2）笔在水面处“折断”，是光的折射现象；
（3）水面上山的“倒影”，是水面成像，属于光的反射现象；
（4）手影，是光的直线传播形成的．
因此由光的折射形成的是（1）（2）．
故选A．
点评：
本题列举了四个常见的光现象，综合了光学知识，要求判断哪个是由于光的折射形成的，这需要学生在平时学习和生活中多对相关的光现象进行思考．
　
8．考点：
光的折射现象及其应用；光直线传播的应用；凸面镜和凹面镜．
专题：
光的传播和反射、平面镜成像；光的折射、光的色散．
分析：
（1）光从一种透明介质进入另一种透明介质中，光的传播方向将发生改变，如筷子折断等．
（2）光在同种均匀介质中是沿直线传播的；
（3）不论是镜面反射还是漫反射，即使是看不见的光的反射，都遵循光的反射定律；
（4）影子是由于光的直线传播形成的
解答：
解：A、笔的错位是由于光的折射形成的，笔发出的光线在由水进入空气中时，传播方向发生偏折，故A错误；
B、如图所示为小孔成像，这是由于光的直线传播 ( http: / / www.21cnjy.com )形成的，小孔成像时成的像，有可能是缩小的，也有可能是等大的，还有可能是放大的，但都是实像，故B正确
C、在汽车拐弯处放的是凸面镜，它是由于光的反射形成的，它遵守光的反射定律，故C错误；
D、手影，这是由于不透明的手挡住了明亮的光线，使光射不到手的后面形成的阴影，故D错误
故选B．
点评：
本题考查了光现象中的光的反射、光的折射以及光沿直线传播，较全面．
　
9．考点：
光的折射现象及其应用．
专题：
光的折射、光的色散．
分析：
光在同种均匀介质中沿直线传播，在人眼 ( http: / / www.21cnjy.com )睛和被看的物体之间如果有障碍物挡住，人就看不到物体了；如果由于反射或折射，光的传播方向改变了，人就可能再看到物体了．
解答：
解：硬币反射出的光线被陶瓷茶杯侧壁挡住，人看不见硬币了，这是光在同种均匀介质中沿直线传播的缘故；
倒入一些水后，硬币反射的光线从水中斜射入空气中时，在水面处发生折射，折射光线远离法线方向，人眼逆着折射光线看去，看到的是变高的硬币的像．
所以看不见是光的直线传播，又看见了是光的折射．
故选C．
点评：
水里物体反射的光进入空气时，发生折射，由于折射，使人感觉到水里物体的像变高了．
　
10．考点：
光的折射现象及其应用；光直线传播的应用；光的反射．
专题：
应用题；图析法．
分析：
①光的折射现象是指光从一种介质斜射入另一种介质时，传播方向发生偏折的现象；
②日常生活中常见的折射现象有：凸透镜成像，用放大镜看物体；看到水中的鱼“变浅”，斜插入水中的筷子被“折断”，海市蜃楼，彩虹等．
解答：
解：A、湖底“月影”，是水面成像，与平面镜成像原理相同，是光的反射现象，故该选项不符合题意；
B、杯中“断笔”，是光从水中斜射入空气中发生的弯折现象，是光的反射现象，故该选项符合题意；
C、墙上“孔雀”，是手指的影子，是光沿直线传播形成的，故该选项不符合题意；
D、镜中“风景”，是平面镜成像，光的反射现象，故该选项不符合题意．
故选B．
点评：
此题主要考查身边常见的光现象，对于生活中的由于光的直线传播、光的反射和折射形成的现象应当了解和掌握，属于基础题．
　
11．考点：
光的折射现象及其应用；光直线传播的应用；平面镜的应用．
专题：
应用题．
分析：
（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从 ( http: / / www.21cnjy.com )一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．
解答：
解：A、树荫下形成圆形光斑，这里的圆形亮斑是太阳通过树叶的缝隙这个小孔成的像，即小孔成像，它是由光的直线传播造成的．故A不合题意．
B、将筷子斜插入水中时，水面下的筷子看起来向上偏折．这是由于筷子水下的部分反射出的光线到达水面时，要发生折射而造成的．故B符合题意．
C、斑马在水中的倒影，这以水面为平面镜的平面镜成像，是由光的反射造成的．故C不合题意．
D、平面镜中的像是由光的反射造成的．故D不合题意．
故选B．
点评：
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象．
　
12．考点：
作光的折射光路图．
专题：
图析法．
分析：
青蛙之所以坐在井里，只能看到很小的一片天，就是因为光是沿直线传播的缘故．从光的传播方向和传播路径去分析4个图即可．
解答：
解：图中O点是青蛙的位置，将O点与井口左 ( http: / / www.21cnjy.com )边的端点相连成一直线，将O点与井口右边的端点相连成一直线，然后在直线上标出箭头，即得到两条射向青蛙眼睛的光线，这两条光线就决定了青蛙的观察范围．
A图中光的传播方向标错了，C图中光 ( http: / / www.21cnjy.com )线发生了偏折，因为光是沿直线传播的，所以C图也不正确；D图中不仅光线发生了偏折，而且光的传播方向也标错了，所以D图也不正确，只有B图是正确的．
故选B．
点评：
本题通过作图的形式考查了光是沿直线传 ( http: / / www.21cnjy.com )播的，并结合了成语，是一道好题，解答此题的关键有两点：一是看光线的方向是否正确，光线是从外界射进井里；二是光的传播路径是否是直的．
　
二．填空题（共10小题）
13．考点：
光的折射现象及其应用；光的反射．
专题：
光的传播和反射、平面镜成像；光的折射、光的色散．
分析：
（1）我们能看到鱼，是鱼反射的光线从水中斜射入空气中，进入人眼，人看到的不是真实的鱼，而是变浅了的鱼的虚像，是由于折射形成的；
（2）平静的水面相当于平面镜，白云通过水面成像，这是光的反射形成的．
解答：
解：（1）鱼反射的光线由水中进入空气时 ( http: / / www.21cnjy.com )，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会看到变浅的鱼的虚像．
（2）当光遇到水面时会发生反射，此时水面相当于一平面镜，白云就是通过水面成的虚像．
故答案为：折射；反射．
点评：
反射与折射都能形成虚像，主要区别是反射形成的虚像关于反射面对称，物像分布在反射面的两侧；折射形成的虚像，像和物在界面的同一侧．
　
14．考点：
光的折射现象及其应用．
专题：
光的折射、光的色散．
分析：
光的折射规律可概括为“三线同 ( http: / / www.21cnjy.com )面，两线分居”，当光从空气斜射入水或其他介质中时，折射角小于入射角，当光从水或其他介质斜射入空气中时，折射角大于入射角，垂直入射时，传播方向不变．
解答：
解：当光从水或其他介质斜射 ( http: / / www.21cnjy.com )入空气中时，折射角大于入射角，垂直入射时，传播方向不变，故射手应朝他看见飞机正对方向发射，即垂直入射，激光的传播方向不变，这样才能命中目标．
故答案为：正对
点评：
本题主要考查光的折射定律的应用，属于识记性的内容，要求学生不但能够牢记，而且要学会熟练应用．
　
15．考点：
光的折射现象及其应用．
专题：
光的折射、光的色散．
分析：
海市蜃楼是由于一种由光的折射产生的现象，是由于光在密度不均匀的物质中传播时，发生折射而引起的．
解答：
解：
光在均匀介质中，沿直线传播，当介质不均匀时，光不再沿直线传播，其传播方向要发生改变，这种现象就属于光的折射，海市蜃楼就是这种原因形成的．
点评：
此题考查的是我们生活中光现象原理的判断，光的直线传播和光的反射、折射是中考时必考的知识点．
　
16．考点：
作光的折射光路图．
专题：
图析法．
分析：
①首先应该知道反射定律：反射光线、入射光线 ( http: / / www.21cnjy.com )、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；根据定律反射光线和入射光线与法线的夹角一定相等，由此可确定入射光线和反射光线．
②其次要知道折射定律：折射光线、入射光线、法 ( http: / / www.21cnjy.com )线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角；因为入射光线和折射光线一定在相对的两个区域中，由此确定入射光线和折射光线．
③最后根据确定的入射光线、反射光线、折射光线找出反射角的大小．
解答：
解：①仔细分析题图，先分析哪是界面，AE和CG有可能是界面．根据∠4和∠5可确定CG是法线，AE是界面．
②由∠1＜∠5，可知，∠1是折射角，∠5是入射角，则BH为入射光线，∠4为反射角，HD为反射光线；
③因为光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；所以AE的下方是空气，上方是某种透明介质．
故答案为：HD；∠1；AE的下方．
点评：
在两种透明介质的界面上，会同时发生折射和反射 ( http: / / www.21cnjy.com )，反射光线与入射光线分居法线两侧且在同种介质中；折射光线与入射光线也是分居法线两侧，但在两种不同介质中．分析该题也可以用假设法，在分析时先假定AE或CG是法线，然后由假设出发，根据所学物理知识和已知条件来进行分析、推理，得出肯定或否定．假设法是分析物理问题的常用方法，要领会掌握这种方法．
　
17．考点：
光的折射规律；光的反射定律．
专题：
光的传播和反射、平面镜成像．
分析：
反射定律：反射光线、入射光线 ( http: / / www.21cnjy.com )、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；根据定律反射光线和入射光线与法线的夹角一定相等，由此可确定入射光线和反射光线．
折射定律：折射光线、入射光线、法 ( http: / / www.21cnjy.com )线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．
解答：
解：因为反射光线、入射光线与法线之间的夹角 ( http: / / www.21cnjy.com )相等，所以AO、BO中一条为入射光线，一条为反射光线，图中N′N为法线；再根据折射光线与入射光线在法线两侧、且在两种介质中，所以OC为折射光线，那么AO为为入射光线，OB为反射光线，图中的是MM′界面；则则∠BON′为反射角等于30°；
由于折射角大于入射角，图中MM′上方是空气，下方是玻璃．
故答案为：OC；30°；空气．
点评：
在两种透明介质的界面上，会同时发生折射 ( http: / / www.21cnjy.com )和反射，反射光线与入射光线分居法线两侧且在同种介质中；折射光线与入射光线也是分居法线两侧，但在两种不同介质中．
　
18．考点：
光的折射现象及其应用；作光的折射光路图．
专题：
作图题；压轴题．
分析：
要解决此题，需要掌握光的折射规律： ( http: / / www.21cnjy.com )折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角．
解答：
解：光从水斜射入空气中，所以折射角大于入射角，根据折射规律画出折射光线，如下图所示：
( http: / / www.21cnjy.com )
我们看到水底是逆着光的传播方向看的，即逆着折射光线看，由于错觉，我们始终认为光是沿直线传播的，所以看到水底的位置比实际位置浅．
故答案为：浅．
点评：
此题考查了对折射光线的画法，是光的折射现象的具体运用，属于基础知识，关键是记熟光的折射定律，搞清折射角与入射角的关系．
　
19．考点：
作光的折射光路图．
专题：
作图题．
分析：
根据光的反射定律：反射光线、入射 ( http: / / www.21cnjy.com )光线、法线在同一平面内．反射光线、入射光线分居法线两侧、反射角等于入射角，作出反射光线，求出入射角和反射角的度数，从而求得反射光线和入射光线之间的夹角；
根据光由空气斜射进入水中时，折射光线向法线偏折，折射角小于入射角，解答第二空．
解答：
解：根据反射定律和折射定律，图示的入射光线的反射光线和折射光线如图：
( http: / / www.21cnjy.com )
入射角等于60°，反射角也等于60°，反射光线与入射光线之间的夹角为120°；
折射角小于入射角，小于60°．
故答案为：120、小于．
点评：
在光的反射现象中，入射是因，反射是果，只能说反射角等于入射角；
光由空气斜射进入水中或其它透明介质中时 ( http: / / www.21cnjy.com )，折射光线向法线偏折，折射角小于入射角，光由水中或其它透明介质中斜射进入空气时，折射光线向法线偏折，折射角大于入射角．
　
20．考点：
光的折射现象及其应用．
分析：
①光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射．
②光从水中斜射入空气中时，折射角大于入射角，折射光线远离法线，向下偏折．
解答：
解：碗里的硬币反射的光线经水进入空气中时，发生折射，折射光线远离法线，向下偏折，所以看到的硬币的像比硬币的实际深度要浅些．
故答案为：浅；折射．
点评：
理解掌握光的折射现象、折射规律是解决此类折射问题的关键．
　
21．考点：
光的折射现象及其应用；光的反射．
专题：
应用题．
分析：
（1）光线在同种不均匀介质中传播或 ( http: / / www.21cnjy.com )者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的．
解答：
解：（1）“潭清疑水浅”指的是，水比 ( http: / / www.21cnjy.com )较清澈，水底看起来比较浅，这是由于光的折射形成的，看水底是逆着光的传播方向看的，即逆着折射光线看，由于错觉，我们始终认为光是沿直线传播的，所以看到的位置比实际位置浅；
（2）“池水照明月”就是水面出现月亮的像，属于平面镜成像现象，是光的反射形成的．
故答案为：折射、反射．
点评：
在物理题中，将古诗文中提到的情景与我们 ( http: / / www.21cnjy.com )学过的物理知识相联系的题目很多，如：“两岸猿声啼不住，轻舟已过万重山”与机械运动相联系；“姑苏城外寒山寺，夜半钟声到客船”与声现象相联系；“黄河远上白云间”、“不尽长江滚滚来”与机械能相联系等等，这也是考试的一个热点．
　
22．考点：
光的折射现象及其应用．
分析：
当光通过水面时会发生光的反射现象与光的折射现象．
光从空气中斜射入水中时折射光线向法线偏折．
解答：
解：因为看见的景物是景物反射的光线，而倒影是景物反射的光线到水面，
并且在水面处发生折射，一部分光被折射到水里再反射出来，所以倒影部分比景物本身暗一些，
故答案为：折射．
点评：
本题主要考查了光的折射现象及其应用．
　
三．解答题（共8小题）
23．考点：
光的折射规律．
专题：
光的折射、光的色散．
分析：
光从空气斜射入玻璃、水或其它透明介质中时，折射光线与入射光线、法线在同一平面上，折射光线和入射光线分居法线两侧；折射角小于入射角．
折射角随入射角的增大而增大．
解答：
解：光从空气斜射入玻璃砖中，所以折射角小于入射角，折射光线应靠近法线，折射角是指折射光线与法线的夹角，大小为40°，如下图所示：
( http: / / www.21cnjy.com )
因为折射角随入射角的增大而增大，因此当他们逐渐增大入射角时，折射光线将远离法线．
故答案为：远离．
点评：
此题主要考查了光的折射光路的画法，一定要熟记折射定律的内容，关键是搞清折射角与入射角之间的关系．
　
24．考点：
作光的折射光路图；作光的反射光路图．
专题：
作图题．
分析：
（1）反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
（2）折射定律：折射光线 ( http: / / www.21cnjy.com )、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角．
解答：
解：（1）由光的反射定律的内容，首先过入射点画出法线，法线与界面垂直（虚线），根据反射角等于入射角画出反射光线；
（2）光由空气斜射进入液体中时，折射光线向靠近法线方向偏折，折射角小于入射角．如下图所示：
( http: / / www.21cnjy.com )
点评：
在光路图中，法线要画成虚线，如果能够确定反射角，在光路图中，一定要标出反射角的度数；画折射光路时，一定注意光从哪种介质进入哪种介质．
　
25．考点：
作光的折射光路图．
专题：
压轴题；图像综合题．
分析：
一束光线由射到水面时，既要发生反射 ( http: / / www.21cnjy.com )，又要发生折射，已知反射光线，根据光的发射定律画出入射光线，然后根据光从水中斜射入空气中时，折射角大于入射角，画出折射光线．
解答：
解：由图知，反射光线与水 ( http: / / www.21cnjy.com )面的夹角为60°，所以反射角为90°﹣60°=30°，根据光的反射定律，首先过O点做出法线，根据反射角等于入射角做出入射光线；
光从水中斜射入空气中，折射角大于入射角，折射光线会远离法线，如图所示：
( http: / / www.21cnjy.com )．
点评：
此题考查了反射光路和折射光路的画法 ( http: / / www.21cnjy.com )，首先掌握光的反射定律和折射规律的内容，特别注意反射角与入射角及折射角与入射角的关系，在作图时，注意法线用虚线来画，若已知角度，要在图中标明．
　
26．考点：
作光的折射光路图．
专题：
作图题．
分析：
由光的折射规律可知，折射光线、入 ( http: / / www.21cnjy.com )射光线、法线在同一平面内，折射光线和入射光线分居法线的两侧，且当光从空气斜射入玻璃中时，折射角小于入射角，当光从玻璃斜射入空气中时，折射光线将向远离法线的方向偏折，即入射角小于折射角；当光垂直从玻璃射入空气中时，方向不变．
解答：
解：光线从空气斜射入玻璃砖时，折射光线向法线偏折，折射角小于入射角，据此作出第一条折射光线；
折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变，如图所示： ( http: / / www.21cnjy.com )
点评：
此题主要考查光的折射定律，关于光斜 ( http: / / www.21cnjy.com )射入两种不同介质的分界面处时，分清折射角和入射角的大小，是解答此题的关键所在，还要注意当光线垂直射向两种介质的界面上时，传播方向不改变．
　
27．考点：
光的折射规律；光的反射定律．
专题：
几何法．
分析：
要解决此题，需要掌握光的反射定律和光的折射规律．
光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．
光的折射定律的内容：入射光 ( http: / / www.21cnjy.com )线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气斜射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，则折射角大于入射角．
要掌握入射角、反射角、折射角的概念，知道入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角；折射角是折射光线与法线的夹角．
解答：
解：如图，
入射光线与界面的夹角是60°，所以入射角为90°﹣60°=30°．
反射角等于入射角也为30°，所以反射光线与界面的夹角为60°．
因为折射光线与反射光线垂直，所以折射光线与界面的夹角为90°﹣60°=30°，因此折射角为90°﹣30°=60°．
故答案为：30；60．
( http: / / www.21cnjy.com )
点评：
此题主要考查了对光的反射定律和 ( http: / / www.21cnjy.com )折射规律的应用，首先要掌握反射角、入射角、折射角的概念，搞清反射角、折射角和入射角的大小．根据题意做出光路图，利用几何知识解决．
　
28．考点：
光的折射规律；光的折射现象及其应用；作光的折射光路图．
专题：
简答题；压轴题；实验探究题；控制变量法；转换法．
分析：
（1）实验的目的是探究水和油对光的偏折本领，因此需要控制入射角和液面的高度相同；
（2）为了把液体对光线的偏折程度体现出来，需要在水槽底部贴上刻度尺，记录折射光线照射在水槽底部的光斑的位置；
（3）通过记录的位置，和空气中照射点光斑相比较，距离空气中光斑越远，说明对光的偏折本领越大．
解答：
解：（1）根据控制变量法的思想，要探究水和油对光的偏折本领大小，必须控制入射角和液面的高度相同，符合条件的有B、D两图；
（2）在水槽底部贴上一把自制纸质刻度尺，目的是为了记录液体对光的偏折的光斑的位置，比较液体对光的偏折程度，体现了转换法的思想；
（3）根据记录，油中光斑的位置距离空气比较远，因此油对光线的偏折程度大，对光的偏折本领较大．
故答案为：（1）B、D；
（2）记录每一次光斑的位置；
（3）油．
点评：
（1）本实验采用了控制变量法和转换法的思想，容易出错的地方是控制入射角和液面的高度；
（2）入射角相同时，液面高度不同，光斑位置也不同，因为液面变化，入射点也随之变化，导致光斑位置变化．
　
29．考点：
作光的折射光路图．
专题：
作图题；压轴题．
分析：
要解决此题，需要掌握光的折射定律的内容：入射 ( http: / / www.21cnjy.com )光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧．当光线垂直入射时，折射光线、法线和入射光线在同一直线上．当光线从空气斜射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，则折射角大于入射角．
解答：
解：首先光从空气垂直入射到玻璃的表面，所以传播方向不变．
然后光从玻璃斜射入空气中，首先过入射点画出法线，然后根据折射角大于入射角，画出折射光线．
故答案为： ( http: / / www.21cnjy.com )
点评：
此题主要考查了光的折射光线的画法，首先要熟练掌握光的折射定律的内容，关键是搞清折射角与入射角的关系．特别注意垂直入射时，光的传播方向不变．
　
30．考点：
作光的折射光路图；作光的反射光路图．
专题：
作图题；压轴题．
分析：
（1）光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角；
（2）光的折射定律：折射光线、入射光 ( http: / / www.21cnjy.com )线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角．
解答：
解：当光线射向两种介质的 ( http: / / www.21cnjy.com )界面上时，会同时发生反射和折射；由反射角等于入射角确定入射光线，当光从空气中斜射入水中时，折射光线将向靠近法线的方向偏折，即折射角小于入射角，如下图所示：
( http: / / www.21cnjy.com )
点评：
在两种透明介质的界面上， ( http: / / www.21cnjy.com )反射和折射一般是同时发生的，反射与入射在同种介质中，折射与入射在两种介质中，反射角等于入射角，光由空气斜射入其它透明介质中时，折射角小于入射角，光由其他透明介质斜射入空气中时，折射角大于入射角．
学校： 班级： 姓名： 考号： 。
