第3节 导体电阻率的测量
长度的测量及其测量工具的选用

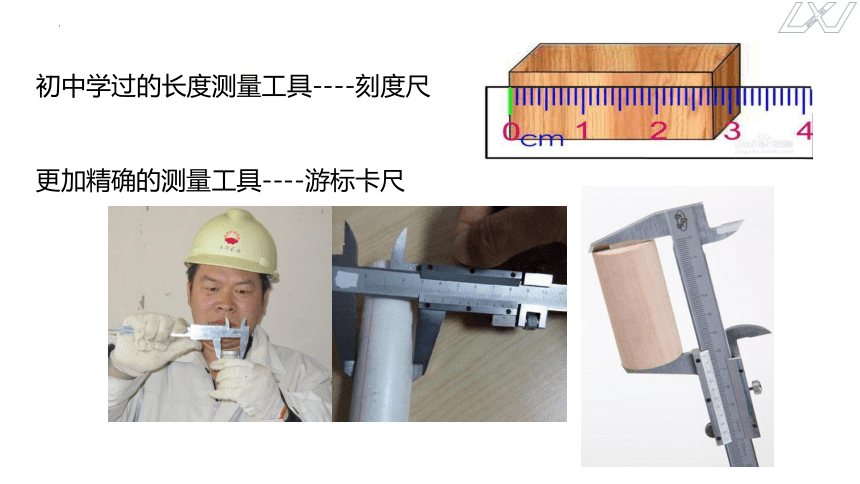

初中学过的长度测量工具----刻度尺
更加精确的测量工具----游标卡尺

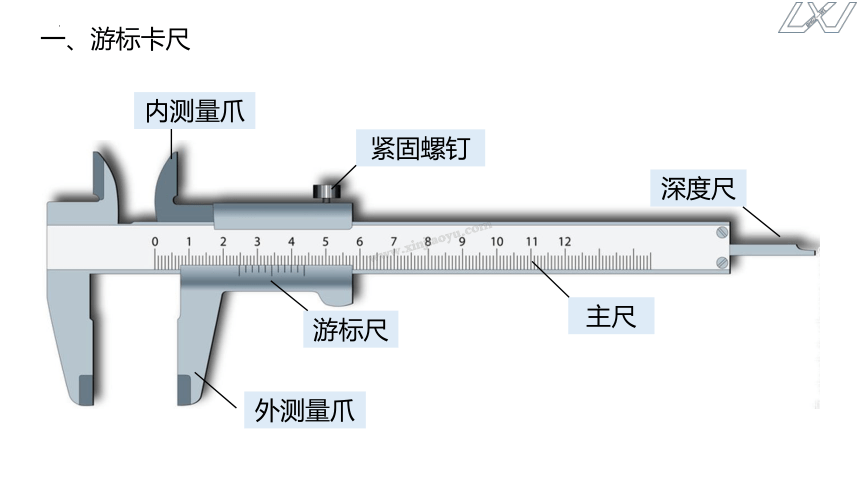

一、游标卡尺
外测量爪
紧固螺钉
内测量爪
游标尺
深度尺
主尺

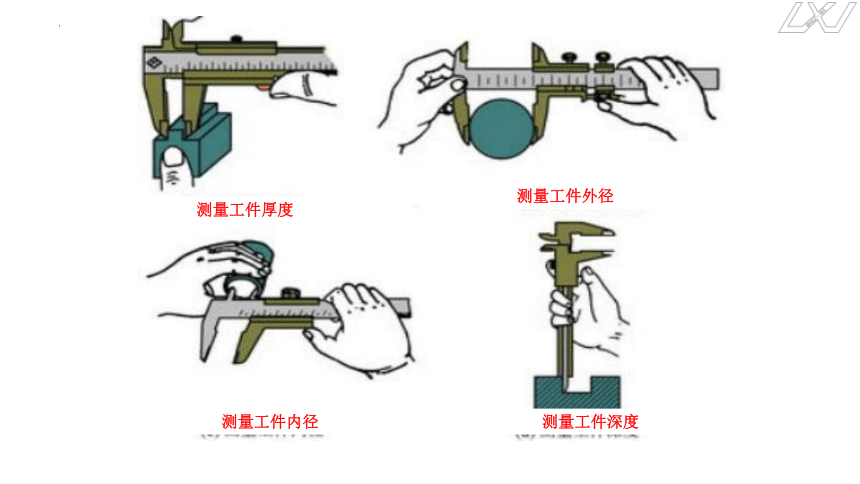

测量工件厚度
测量工件外径
测量工件内径
测量工件深度

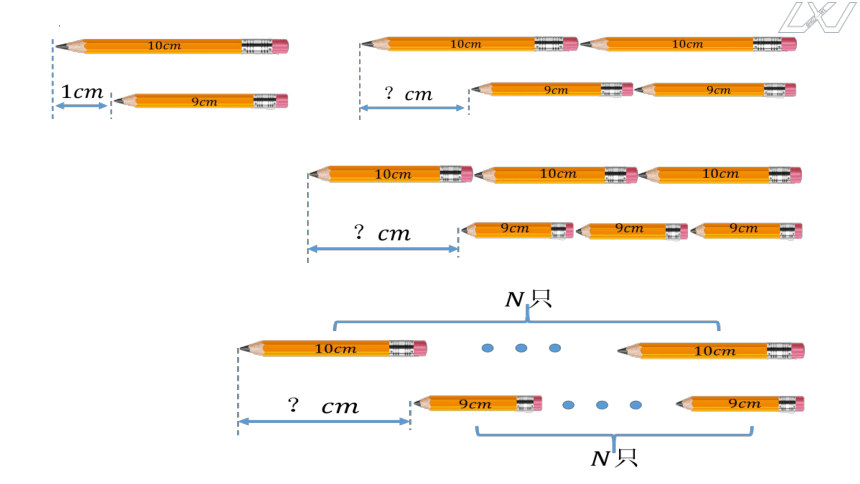

游标卡尺的测量原理—— 错位放大法
利用主尺的单位刻度(1 mm)与游标尺的单位刻度之间固定的微量差值来提高测量精度的。
以“10分度游标卡尺”为例：主尺和游标尺的零刻度线对齐时，游标尺的第10个刻度和主尺上第9个刻度对齐，所以游标尺上每格刻度值为0.9 mm，即 两尺每格之差为0.1mm（精度：0.1mm）。
主尺
游标
0
1
0
10
cm

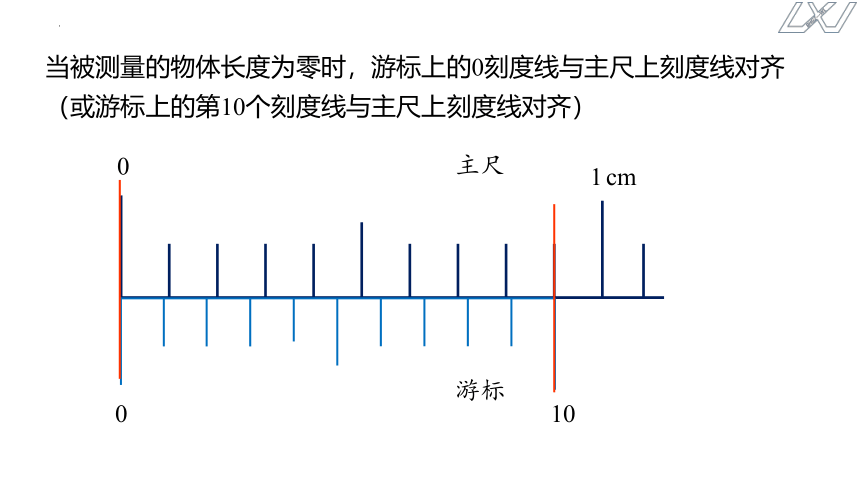

当被测量的物体长度为零时，游标上的0刻度线与主尺上刻度线对齐
（或游标上的第10个刻度线与主尺上刻度线对齐）

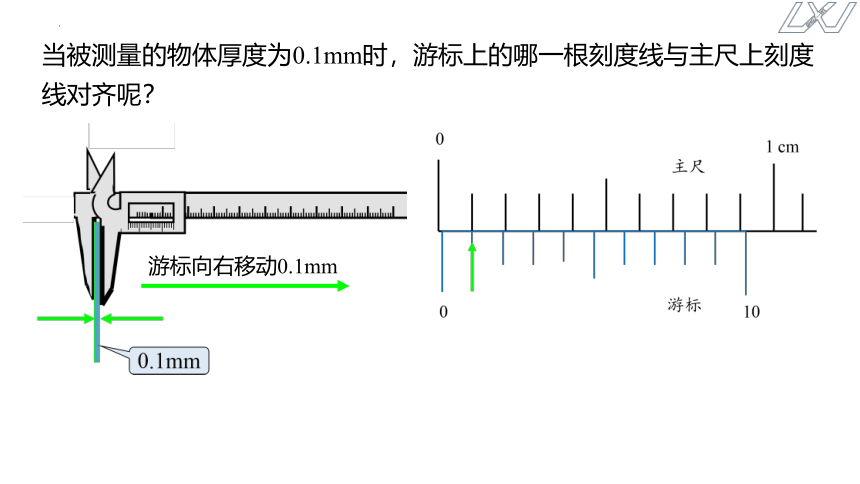

当被测量的物体厚度为0.1mm时，游标上的哪一根刻度线与主尺上刻度线对齐呢？
游标向右移动0.1mm
当被测量的物体厚度为0.6mm时，游标上的哪一根刻度线与主尺上刻度线对齐呢？
游标向右移动0.6mm

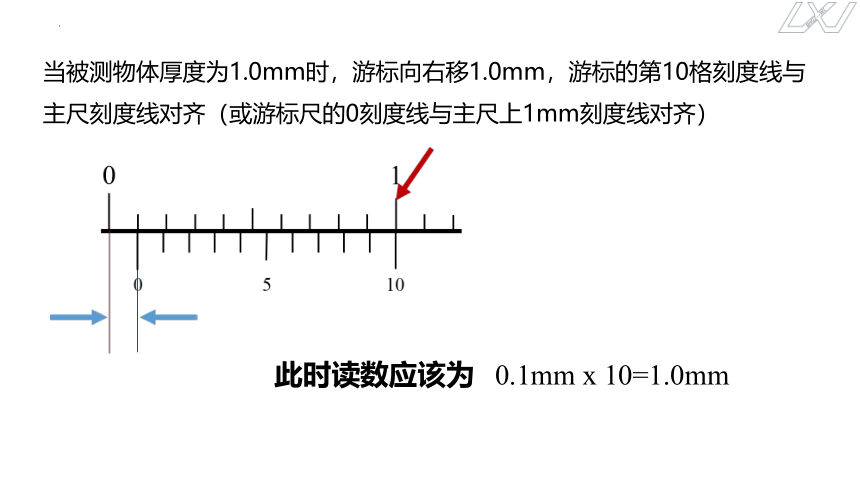

当被测物体厚度为1.0mm时，游标向右移1.0mm，游标的第10格刻度线与主尺刻度线对齐（或游标尺的0刻度线与主尺上1mm刻度线对齐）
此时读数应该为 0.1mm x 10=1.0mm
此时读数应该为 0.1mm x 20=2.0mm

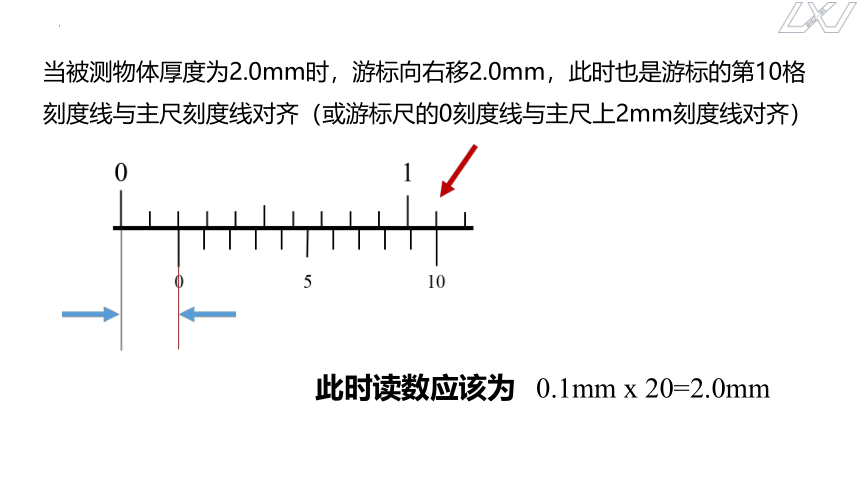

当被测物体厚度为2.0mm时，游标向右移2.0mm，此时也是游标的第10格刻度线与主尺刻度线对齐（或游标尺的0刻度线与主尺上2mm刻度线对齐）

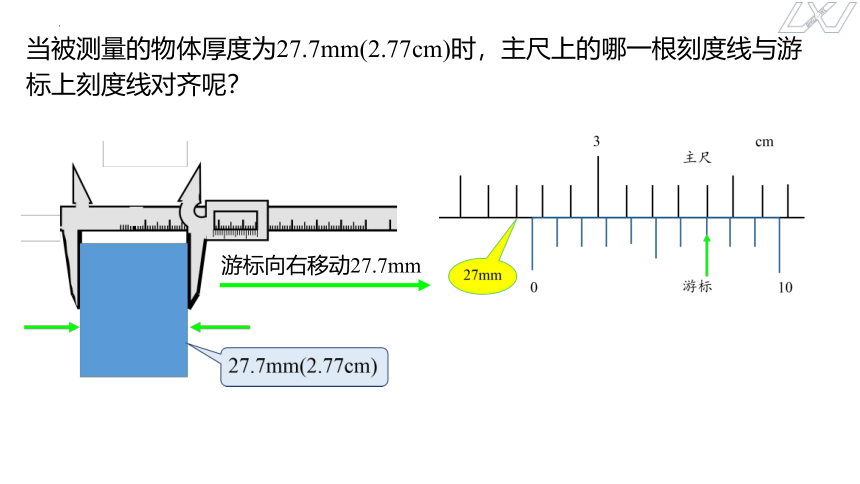

当被测量的物体厚度为27.7mm(2.77cm)时，主尺上的哪一根刻度线与游标上刻度线对齐呢？
游标向右移动27.7mm
10分度游标卡尺读数规则
测量值= 主尺整毫米数 + N× 0.1mm
主尺
主尺读数：4mm
游标尺读数：3 ×0.1mm =0.3mm
0.1=1/10
N指游标上第几根线与主尺对齐
读数练习
测量值：20 mm + 6×0.1mm=20.6mm
0 1 2 3 4
0 10
20分度游标卡尺
游标尺上每一分度（格）为0.95mm，与主尺的最小分度相差0.05mm，即 两尺每格之差为0.05mm（精确度为0.05mm）。
测量值= 主尺整毫米数 + N× 0.05mm
0.05=1/20
50分度游标卡尺
游标尺上每一分度（格）为0.98mm，与主尺的最小分度相差0.02mm，即 两尺每格之差为0.02mm（精确度为0.02mm）。
测量值= 主尺整毫米数 + N× 0.02mm
0.02=1/50
测一根金属管的深度时，则这根金属管的深度是 cm；
1.055
10mm+11×0.05mm=10.55mm=1.055cm
1、常见的游标卡尺有10分度、20分度和50分度三种
帮你总结
2、游标卡尺的读数总结
⑴ 首先看游标尺总刻度确定精确度；
⑵ 接着看游标尺零线，从主尺上读出整毫米数；
⑶ 再看游标尺（不计0刻度线）与主尺对齐线读出小数；
⑷ 最后确定测量结果：测量值 = 主尺整毫米数 + N × 精确度
注：不需估读！
帮你总结
1.将量爪并拢，查看游标和主尺身的零刻度线是否对齐，如果对齐就可以进行测量。
2.测量时，右手拿住尺身，大拇指移动游标，
左手拿待测外径（或内径）的物体，使待测物位
于外测量爪之间，当与量爪紧紧相贴时，拧紧紧固螺钉。
用量爪卡紧物体时，用力不能太大；
卡尺测量不宜在工件上随意滑动，防止量爪面磨损。
使用后要擦干净，将两尺零线对齐，放入卡尺专用盒内，存放在干燥处。
使用注意事项
【练习】游标卡尺的主尺最小分度为———————；
图1尺的精度是—————mm，读数是 mm;
图2中的精度是—————mm，读数是 mm.
图1
图2
1mm
0.1
40.8
0.05
10.45
读数练习
答案：10.85mm
答案：10.94
答案：61.70
二、螺旋测微器
①. A、B、C连在一起。
②. F、E、D、 D′ 连在一起，通过精密的螺纹套在B上。
螺旋测微器的原理：
螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。
螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位。
0
0
50
45
①.先读固定刻度：
找到固定刻度右边第一根主尺线（注意半刻度线有没有露出来）：读得4.5mm
【如果半刻度线没有露出来那就是4.0mm】
②.再读可动刻度:
找到轴线与可动刻度对齐的地方，读数从下面起且要往后估读一位。
读得9.2 对应的数值为：9.2×0.01mm=0.092mm
③.把固定刻度读数与可动刻度读数相加：4.5mm+0.092mm=4.592mm
螺旋测微器的读数
1.5mm+28.3×0.01mm=1.783mm
读数练习
5.0mm+3.2×0.01mm=5.034mm
读数练习
8.5mm+0.203mm=8.703 mm
读数练习
4.0mm+0.088mm=4.088 mm
读数练习
螺旋测微器的使用方法
①使用前应先检查零点，方法是缓缓转动保护旋钮，使测杆和测砧（固定小砧）接触，此时可动尺上的零刻线应当和固定刻度的零刻线对正。
②左手持曲柄（U型框架），右手转动大旋钮使测杆与测砧间距稍大于被测物，放入被测物，转动保护旋钮K′到夹住被测物，听到“喀喀” 声时停止。
③拨固定旋钮使测杆固定后读数。
测量值 = 主尺整毫米数 + N × 精确度
注：不需估读！
课堂小结
