第4节简单机械-杠杆平衡

课件12张PPT。实 验

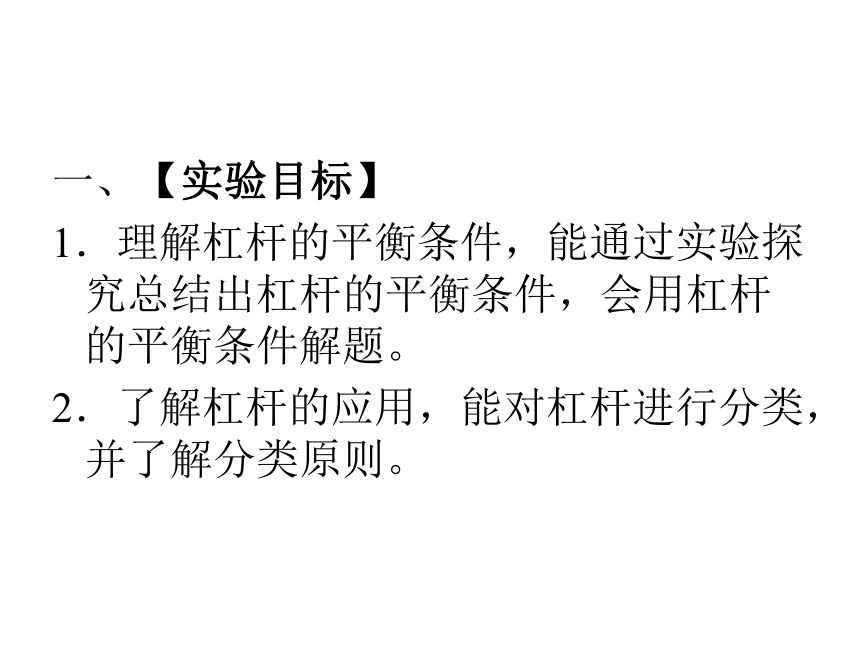

研究杠杆的平衡一、【实验目标】
1．理解杠杆的平衡条件，能通过实验探究总结出杠杆的平衡条件，会用杠杆的平衡条件解题。
2．了解杠杆的应用，能对杠杆进行分类，并了解分类原则。
杠杆平衡与哪些因素有关？ 【猜想假设】
【所需器材】
【实验步骤】
【分析数据】
【实验结论】
【启发联想】

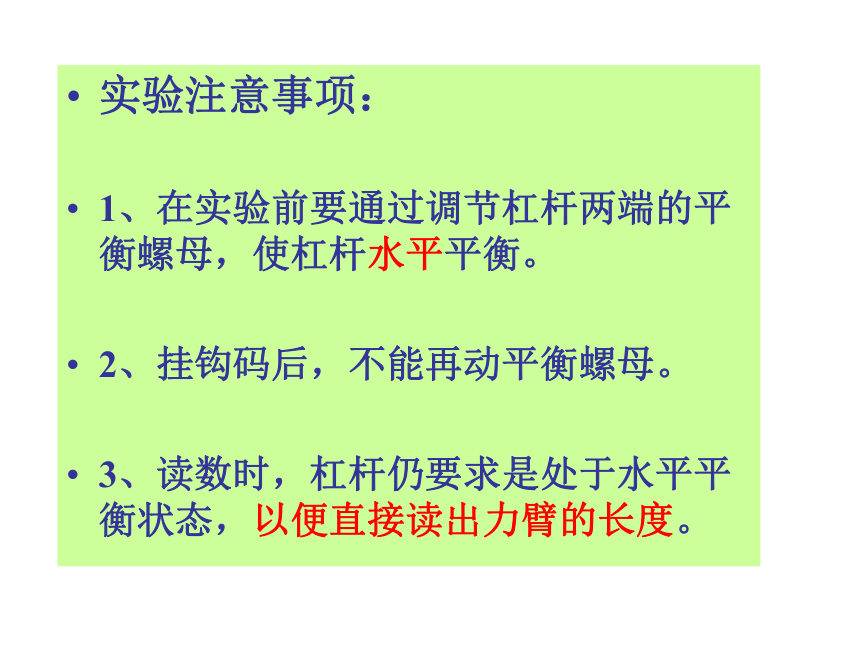

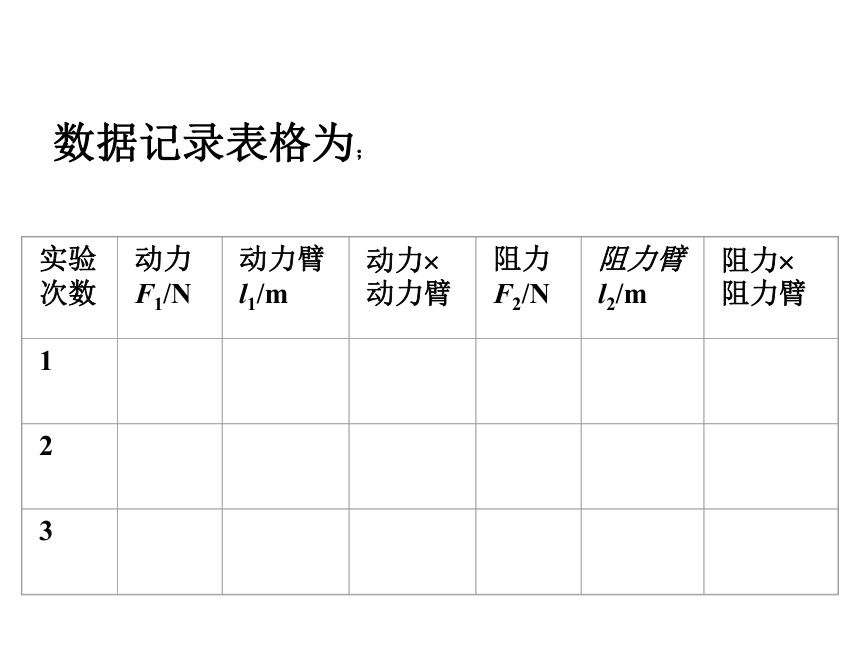

二、杠杆平衡的条件杠杆平衡：指杠杆静止不动或作匀速转动时的状态。 数据记录表格为；实验过程实验注意事项：
1、在实验前要通过调节杠杆两端的平衡螺母，使杠杆水平平衡。
2、挂钩码后，不能再动平衡螺母。
3、读数时，杠杆仍要求是处于水平平衡状态，以便直接读出力臂的长度。提问： 步骤1，为什么调节杠杆两端的螺母使杠杆在水平位置平衡？答:在做“研究杠杆的平衡条件”的实验时，杠杆自身有一定的重力，为保证实验中杠杆的平衡条件：动力×动力臂==阻力×阻力臂 成立，必须使杠杆自身的重力（包括两端的平衡螺母的重力）乘以其力臂为零。调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，就是要保证杠杆自身的总重力乘以其力臂为零，消除杠杠自身重力对实验的影响。
步骤2， 为什么在杠杆两边挂上不同数量的钩码，调节钩码位置，使杠杆在水平位置重新平衡？
答:
杠杆只有在水平位置平衡，量得支点到钩码的距离就是力臂，此时杠杆如果不水平，则支点到钩码的距离就不是力 臂。使杠杆在水平位置重新平衡，方便从杠杆上的刻度值直接读出力臂的长度。实验结论：
杠杆的平衡条件：
动力×动力臂＝阻力×阻力臂
（即：杠杆的平衡取决于力和力臂的乘积.）1、F1L1=F2L22、力的作用效果相反3、力也平衡例题1：如图，一轻质杆OA一端固定在竖直墙上，可绕O点转动，已知0A=0.3cm，OB=0.2cm,在A点处悬挂一重物G，质量为2kg，若在B处施一竖直向上的拉力F，使杠杆在水平线上平衡，此时拉力F为多少？
解:F=（G ×OA）/OB
=（20N ×0.3m)/0.2m
=30N
答:拉力F为30NG例题2：如图：OB=2BA，物体重为60N，不计杠杆自身重力，绳与杆的夹角为300，则绳的拉力为多少？
80NG例题3：如图，杠杆上标有刻度，GB=5N，GA＝8N，杠杆水平平衡时，A物体对杠杆的拉力是多少牛顿？
此时A物体受到地面对它的支持力为多少？5N3NO
