第4节简单机械3-杠杆应用

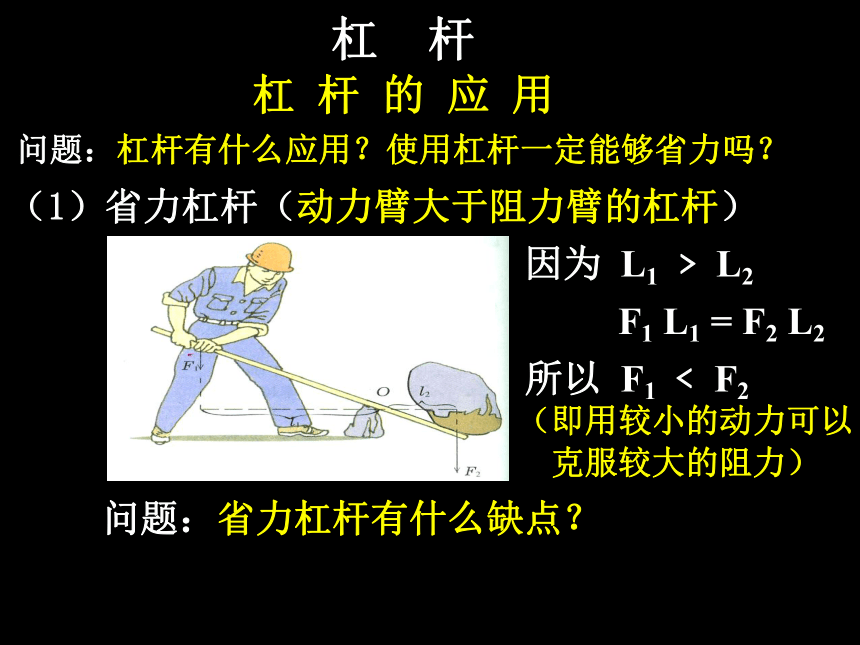

课件18张PPT。第4节 简单机械第三课时 杠杆的应用杠 杆 的 应 用杠 杆问题：杠杆有什么应用？使用杠杆一定能够省力吗？（1）省力杠杆（动力臂大于阻力臂的杠杆）因为 L1 ﹥ L2所以 F1 ﹤ F2 F1 L1 = F2 L2（即用较小的动力可以

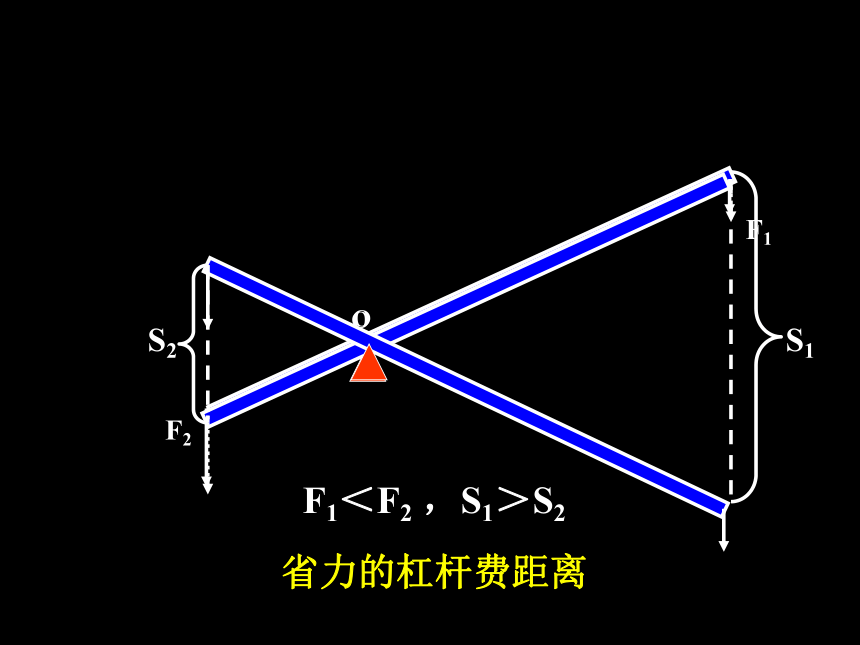

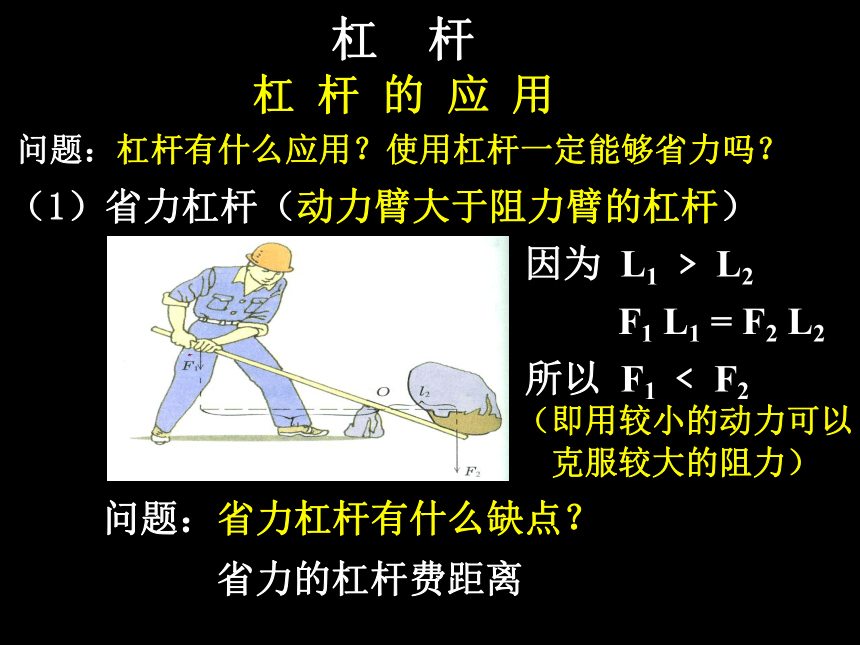

克服较大的阻力）问题：省力杠杆有什么缺点？省力的杠杆费距离S1S2F1＜F2 ，S1＞S2杠 杆 的 应 用杠 杆问题：杠杆有什么应用？使用杠杆一定能够省力吗？（1）省力杠杆（动力臂大于阻力臂的杠杆）因为 L1 ﹥ L2所以 F1 ﹤ F2 F1 L1 = F2 L2（即用较小的动力可以
克服较大的阻力）问题：省力杠杆有什么缺点？省力的杠杆费距离杠 杆 的 应 用杠 杆（2）费力杠杆（动力臂小于阻力臂的杠杆）因为 L1 ﹤ L2所以 F1 ﹥ F2 F1 L1 = F2 L2（所用的动力大于阻力）问题：费力杠杆既然费力，我们为什么还要

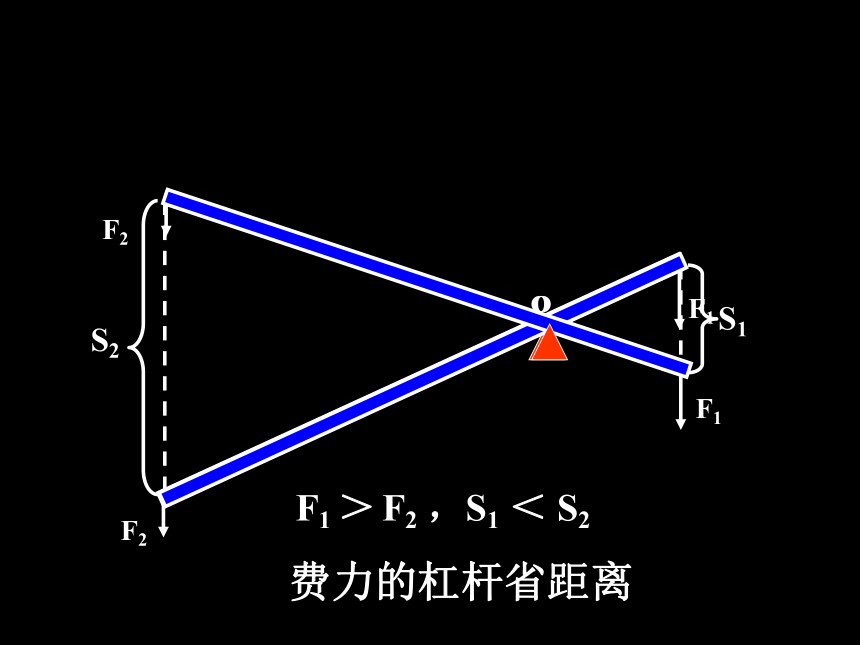

使用它？费力的杠杆省距离S1S2F1 ＞ F2 ，S1 ＜ S2杠 杆 的 应 用杠 杆（2）费力杠杆（动力臂小于阻力臂的杠杆）因为 L1 ﹤ L2所以 F1 ﹥ F2 F1 L1 = F2 L2（所用的动力大于阻力） 费力杠杆虽然费力，但可以省距离，给使用带来方便。杠 杆 的 应 用杠 杆（3）等臂杠杆（动力臂等于阻力臂的杠杆）因为 L1 = L2所以 F1 = F2 F1 L1 = F2 L2 G1 = G2 m1 = m2 我们用来测量质量的天平就是一个等臂杠杆杠 杆活动：分析下面这些杠杆是什么杠杆？杠 杆活动：分析下面这些杠杆是什么杠杆？问题：下面的剪刀分别是什么杠杆？它们为什么
要这样设计？杠 杆问题：赛艇的桨是什么杠杆？这样设计有什么
好处？杠 杆例题：如图所示的是铁道检修工用的道钉撬，有关尺寸
见图。若在A点竖直向下作用200牛的力，道钉撬
对道钉会产生多大的力？如果还不能将道钉撬出
，在保持手的作用力大小和作用点不变的情况下
，采用什么方法可增大道钉撬对道钉的作用力？杠 杆思考1：在杠杆的阻力和阻力臂不变的情况下，
怎样用力才能做到最省力？杠 杆 为了尽可能地省力，动力的作用点应远离支点，且动力的方向应与支点和动力作用点的连线垂直。杠 杆思考2：省力杠杆能不能省功？ 省力杠杆虽然能省力，但同时费距离，所以使用杠杆不能省功。练习2.下列杠杆中，属于费力杠杆的是（ ）C练 习练习3.如图所示，在杠杆的A点挂了两个钩码，为了使
杠杆平衡，在B点分别施加F1、F2 和 F3 三个力
的作用。要使杠杆平衡，则这三个力的关系是
（ ）
（A） F1 最小 （B）F2 最小
（C） F3 最小 （D） F1 = F2 = F3A练 习
