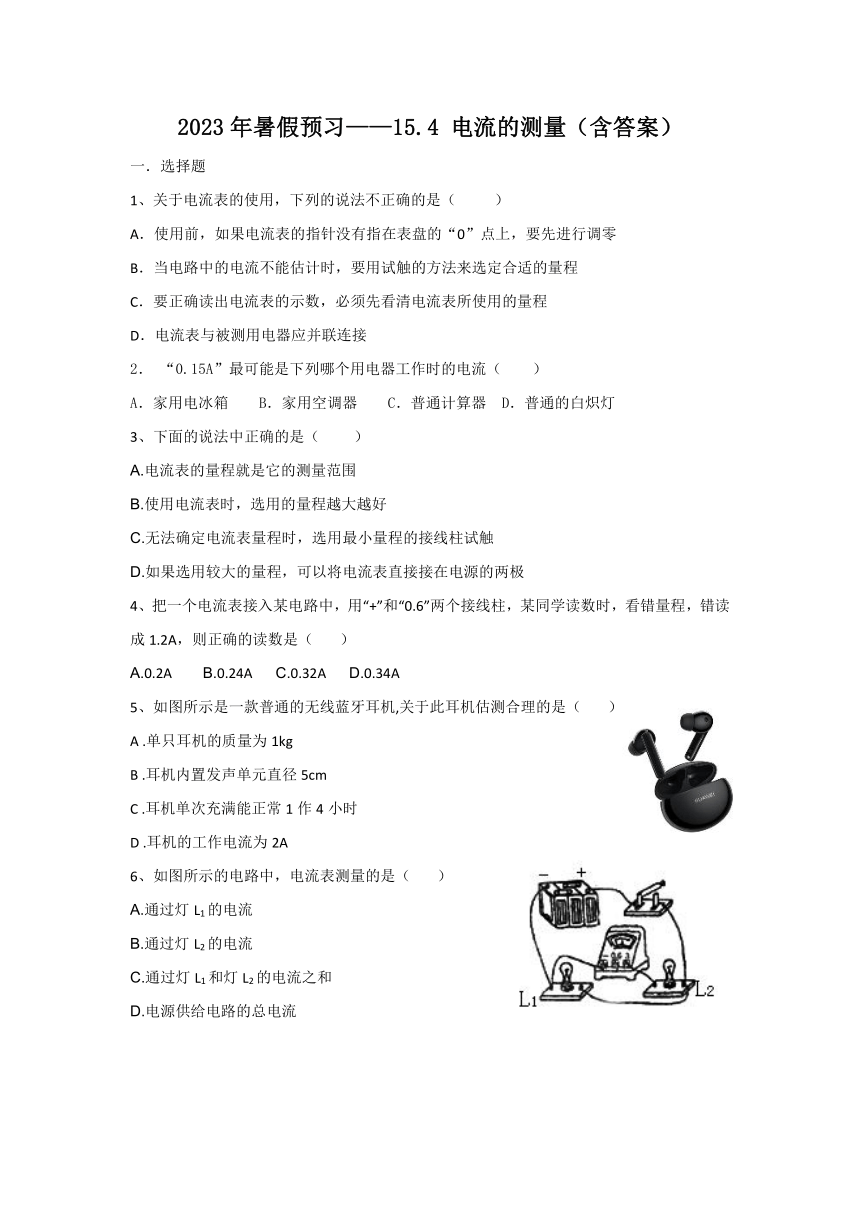

2023年暑假预习——15.4 电流的测量（含答案）
一．选择题
1、关于电流表的使用，下列的说法不正确的是（ ）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．电流表与被测用电器应并联连接
2． “0.15A”最可能是下列哪个用电器工作时的电流（ ）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯
3、下面的说法中正确的是（ ）
A.电流表的量程就是它的测量范围
B.使用电流表时，选用的量程越大越好
C.无法确定电流表量程时，选用最小量程的接线柱试触
D.如果选用较大的量程，可以将电流表直接接在电源的两极
4、把一个电流表接入某电路中，用“+”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是（ ）
A.0.2A B.0.24A C.0.32A D.0.34A
5、如图所示是一款普通的无线蓝牙耳机,关于此耳机估测合理的是（ ）
A .单只耳机的质量为1kg
B .耳机内置发声单元直径5cm
C .耳机单次充满能正常1作4小时
D .耳机的工作电流为2A
6、如图所示的电路中，电流表测量的是（ ）
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1和灯L2的电流之和
D.电源供给电路的总电流

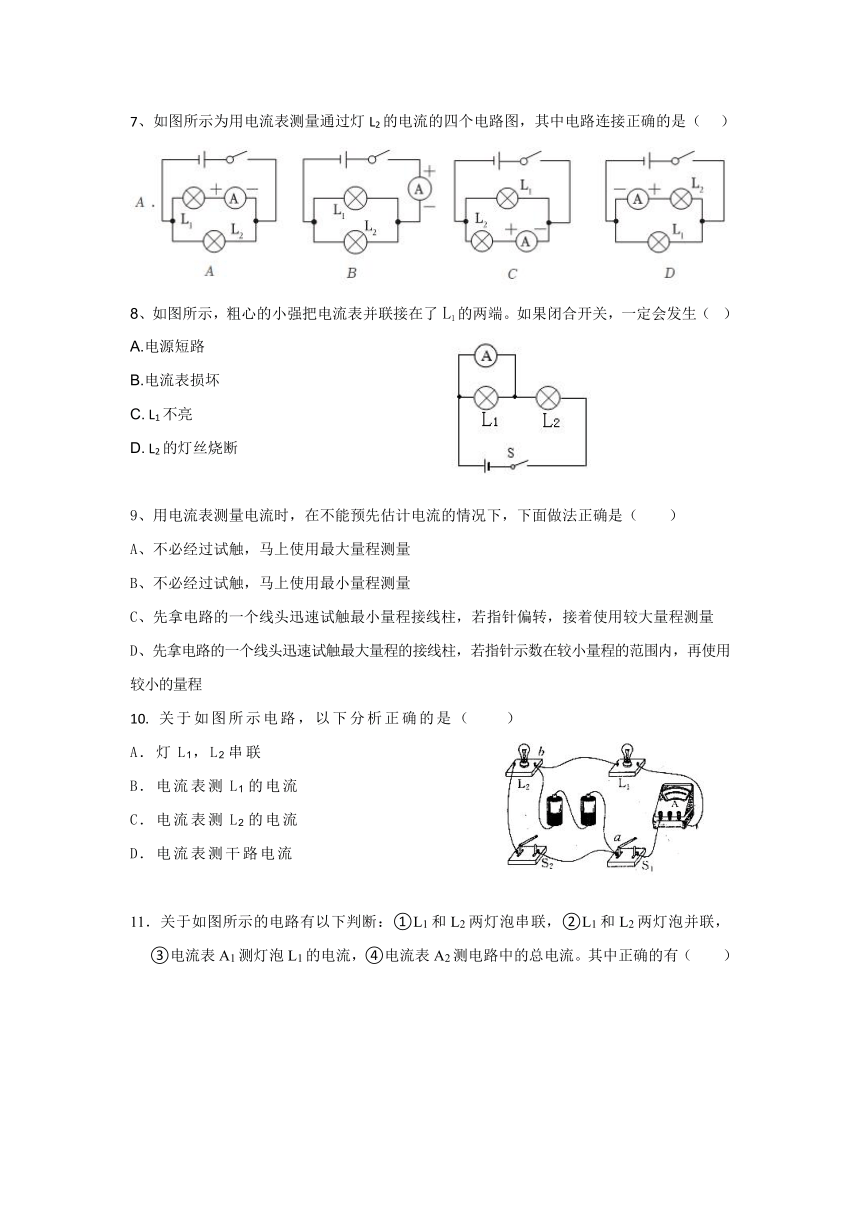

7、如图所示为用电流表测量通过灯L2的电流的四个电路图，其中电路连接正确的是（ ）
8、如图所示，粗心的小强把电流表并联接在了L1的两端。如果闭合开关，一定会发生（ ）
A.电源短路
B.电流表损坏
C. L1不亮
D. L2的灯丝烧断
9、用电流表测量电流时，在不能预先估计电流的情况下，下面做法正确是（ ）
A、不必经过试触，马上使用最大量程测量
B、不必经过试触，马上使用最小量程测量
C、先拿电路的一个线头迅速试触最小量程接线柱，若指针偏转，接着使用较大量程测量
D、先拿电路的一个线头迅速试触最大量程的接线柱，若指针示数在较小量程的范围内，再使用较小的量程
10. 关于如图所示电路，以下分析正确的是（　　）
A．灯L1，L2串联
B．电流表测L1的电流
C．电流表测L2的电流
D．电流表测干路电流
11．关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（　　）
A．①③ B．①④ C．②③ D．②④
12.如图所示，某次实验连接的电路，下列说法不正确的是（ ）
A .开关S2是干路开关，控制整个电路
B .灯L1和L2是并联的
C .只闭合开关S2时，电流表测量的是L1中的电流
D .同时闭合S1， S2，电流表测量的是干路电流
13.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A.撤掉导线a，电流表测量的是电路的总电流
B.撤掉导线a，电流表测量的是小灯泡L1的电流
C.撤掉导线b，电流表测量的是小灯泡L2的电流
D.撤掉导线c，电流表测量的是小灯泡L2的电流
14.小明在电学实验中闭合开关试触时，发现电流表指针摆动出现了如图所示的情况。他在电流表使用上可能存在的问题是（ ）
A.电流表短路
B.电流表正、负接线柱接反
C.电流表断路
D .电流表接的量程选小了

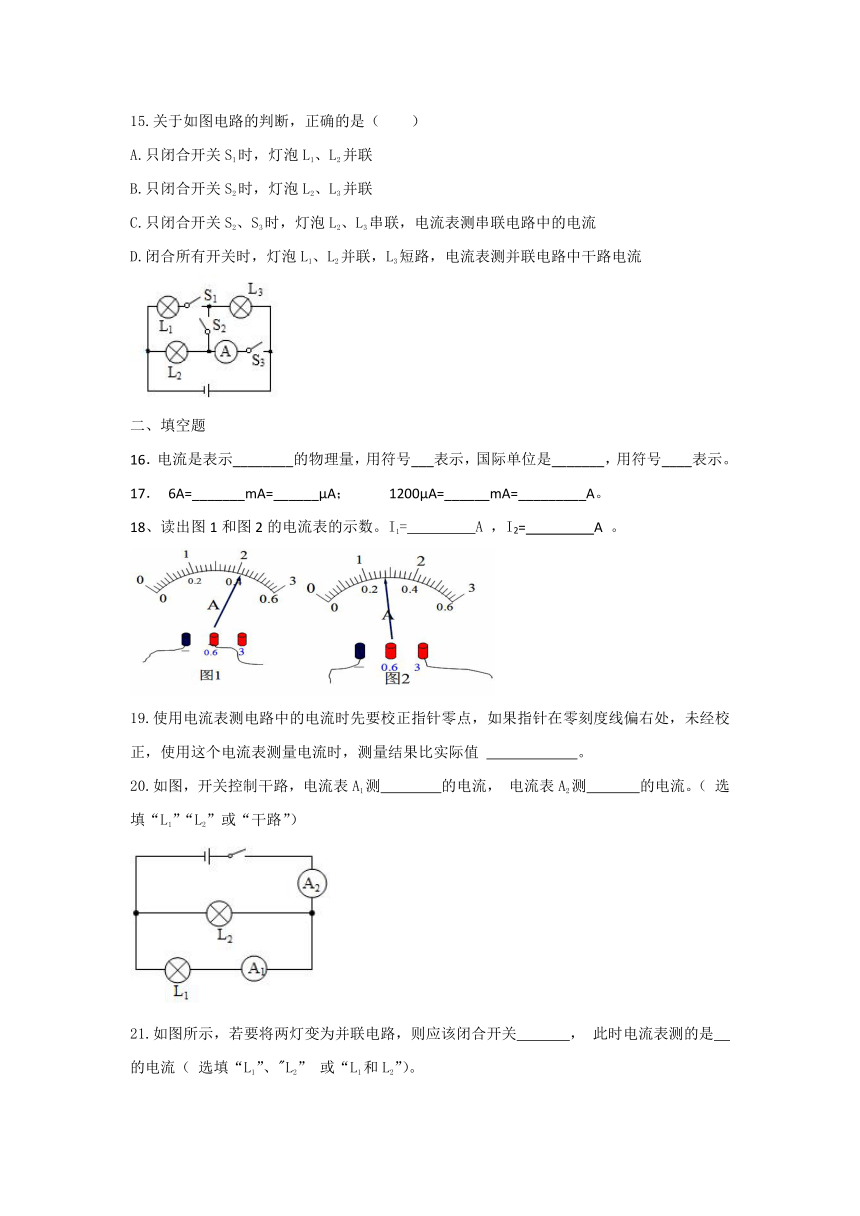

15.关于如图电路的判断，正确的是（ ）
A.只闭合开关S1时，灯泡L1、L2并联
B.只闭合开关S2时，灯泡L2、L3并联
C.只闭合开关S2、S3时，灯泡L2、L3串联，电流表测串联电路中的电流
D.闭合所有开关时，灯泡L1、L2并联，L3短路，电流表测并联电路中干路电流
二、填空题
16．电流是表示________的物理量，用符号___表示，国际单位是_______，用符号____表示。
17． 6A=_______mA=______μA； 1200μA=______mA=_________A。
18、读出图1和图2的电流表的示数。I1= A ，I2= A 。
19.使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值 。
20.如图，开关控制干路，电流表A1测 的电流， 电流表A2测 的电流。（ 选填“L1”“L2”或“干路”）
21.如图所示，若要将两灯变为并联电路，则应该闭合开关 ， 此时电流表测的是
的电流（ 选填“L1”、"L2” 或“L1和L2”）。
22.在用电流表测量电路中电流时，若闭合开关后，发现指针偏至如图甲所示位置，说明
; 若在闭合开关前，发现指针停在如图乙所示位置，说明 。
23.如图所示的电路中，开关闭合时电流表甲测量的是通过 （选填“L1”、“L2”或“L1和L2”）的电流，电流表乙测量的是通过 （选填“L1”、“L2”或“L1和L2”）的电流。
三、作图题
24.如图甲是小丽同学进行探究实验的电路图，请你用笔画线表示导线，连接乙图实物电路图。（已知通过两灯泡的电流分别为0.3A和0.4A ）
25．根据所给电路图连接实物图。
26.根据实物连接情况画出电路图
27.请用笔画线代替导线，将图中的电路连接完整。要求:灯L1和L2并联;开关S控制整个电路;电流表（接“0.6"接线柱）测量干路的电流。
参考答案：
一、选择题
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
D D A B C B D C D B D C D D D
二、填空题
16．电流强弱 I 安培 A
17．6×103 6×106 1.2 1.2×10-3
18．0.42 1.4
19. 偏大
20．L1 干路
21．S1 S3 L2
22．电流表所选量程太小 电流表没有调零
23．L2 L1和L2
三、作图题
24．
25．
26．
27．
