4.3 凸透镜成像的规律（无答案） -2023-2024学年苏科版物理八年级上册暑假预习

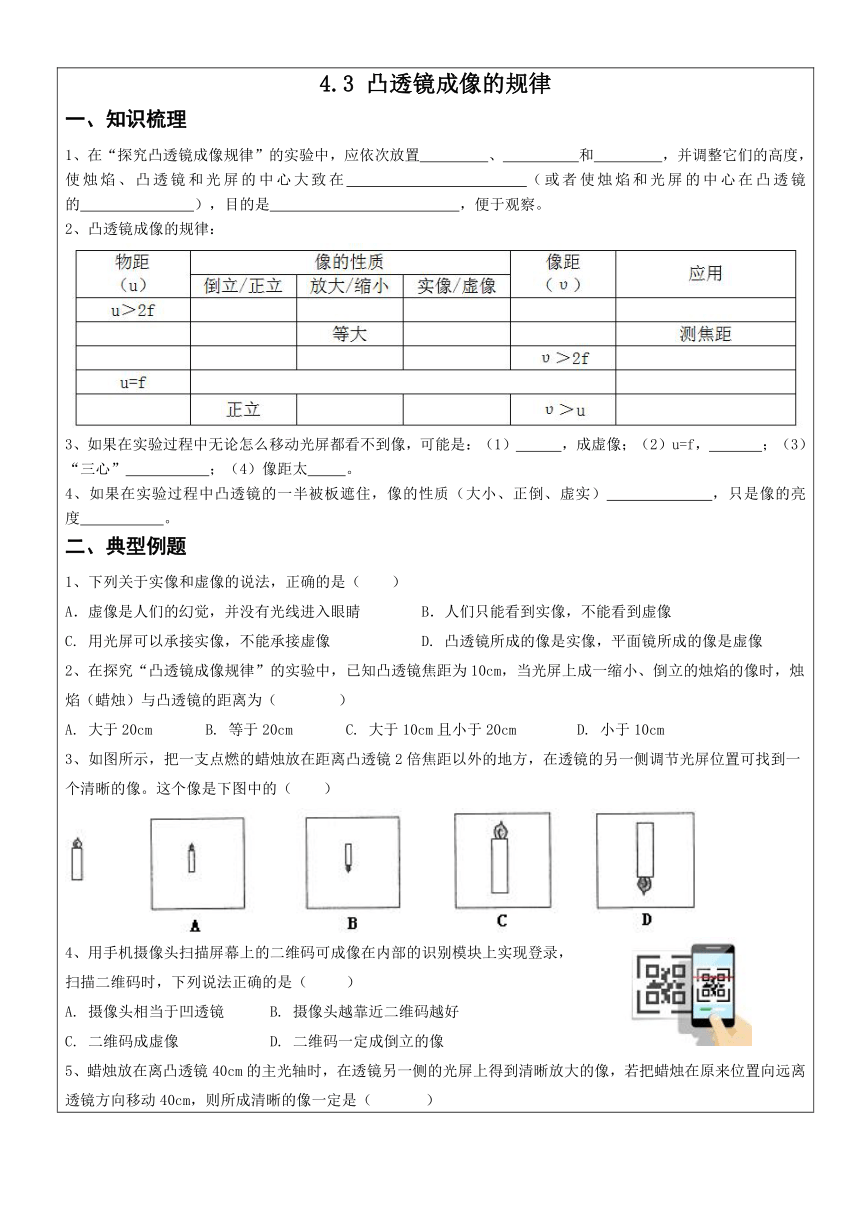

4.3 凸透镜成像的规律 一、知识梳理 1、在“探究凸透镜成像规律”的实验中，应依次放置 、 和 ，并调整它们的高度，使烛焰、凸透镜和光屏的中心大致在 （或者使烛焰和光屏的中心在凸透镜的 ），目的是 ，便于观察。 2、凸透镜成像的规律： 3、如果在实验过程中无论怎么移动光屏都看不到像，可能是：（1） ，成虚像；（2）u=f， ；（3）“三心” ；（4）像距太 。 4、如果在实验过程中凸透镜的一半被板遮住，像的性质（大小、正倒、虚实） ，只是像的亮度 。 二、典型例题 1、下列关于实像和虚像的说法，正确的是（　　） A．虚像是人们的幻觉，并没有光线进入眼睛 B．人们只能看到实像，不能看到虚像 C. 用光屏可以承接实像，不能承接虚像 D. 凸透镜所成的像是实像，平面镜所成的像是虚像 2、在探究“凸透镜成像规律”的实验中，已知凸透镜焦距为10cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离为（ ） A. 大于20cm B. 等于20cm C. 大于10cm且小于20cm D. 小于10cm 3、如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像。这个像是下图中的（　　） 4、用手机摄像头扫描屏幕上的二维码可成像在内部的识别模块上实现登录， 扫描二维码时，下列说法正确的是（ ） A. 摄像头相当于凹透镜 B. 摄像头越靠近二维码越好 C. 二维码成虚像 D. 二维码一定成倒立的像 5、蜡烛放在离凸透镜40cm的主光轴时，在透镜另一侧的光屏上得到清晰放大的像，若把蜡烛在原来位置向远离透镜方向移动40cm，则所成清晰的像一定是（ ） A．虚像 B．放大的 C．正立的 D．缩小的 6、一种手电筒上所有的聚光小电珠如图所示，其前端相当于一个玻璃制成的凸透镜，灯丝（可看作一个点光源）发出的光通过它出射时，出射光束（图中实线所示）比无此透镜时的光束（图中虚线所示）要窄，即它可减小光束的发散，有聚光功能。在这种小电珠中，灯丝应位于（ ） A．凸透镜的焦点以内 B．凸透镜的一倍焦距和两倍焦距之间 C．凸透镜的焦点处 D．凸透镜的两倍焦距处 7、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（ ） A. 该凸透镜的焦距是16cm B. 当u=12cm时，在光屏上能得到一个缩小的像 C. 当u=20cm时，成放大的像。投影仪就是根据这一原理制成的 D. 把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小 10、小明利用一未知焦距的凸透镜探究透镜的成像规律，进行了如下操作并得到了相关结论。请你将空缺部分补充完整。 （1）将一束平行光射向凸透镜，得到如图所示的光路图。则该透镜的焦距为 cm。 （2）将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在 。 （3）按要求进行观察和测量，并将观测情况记录在下表中。 ①表中实验序号2中像的性质为 、 、 。 ②当烛焰从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向 （填“靠近”或“远离”）透镜的方向移动。 ③表中实验序号4中像距为 cm。 （4）实验中，某同学在光屏上得到了一个清晰的像，但像的位置偏高，如下图所示(P点是2倍焦距处)，你解决的方法是 。 （5）再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的 像，要想看到这个像，应从图中的 （C/D）箭头所示的方向去观察。 （6）当两支点燃的蜡烛、凸透镜和光屏分别置于右图所示的位置时，光屏上C、D两处会得到清晰缩小的像，用一厚纸板挡住A处的烛焰，在光屏上 （C/D）处仍能得到一个清晰的像。 三、课堂练习 1、关于实像和虚像，下列说法正确的是（ ） A. 实像能用光屏收集到，虚像不能 B. 虚像是人的幻觉，并没有光线进入人眼，实像则相反 C. 实像一定是由光的折射现象形成的，虚像一定是由光的反射现象形成的 D. 实像有放大的也有缩小的，而虚像都是放大的 2、拿着一个直径比较大的放大镜伸直手臂观看远处的物体，可以看到物体的像，下面说法中正确的是（　　） A．射入眼中的光一定是由像发出的 B．像一定是虚像 C．像一定是倒立的　 D．像一定是放大的 3、把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑，若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应( ) A．大于10 cm B．小于10cm C．大于20cm D．在10cm和20cm之间 4、当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（　　） 5、某物体放在凸透镜前30cm处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（　　） A．40cm B．30cm C．20cm D．10cm 6、一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（ ） A．像变大，像距变小 B．像变大，像距变大 C．像变小，像距变小 D．像变小，像距变大 7、某大学设计的“醒目药瓶”获国际“红点设计概念奖”，该药瓶的瓶盖为凸透镜．小明手持瓶盖观察药瓶侧面的说明书，调整瓶盖与说明书的距离，看到的情形如图甲、乙、丙所示．关于瓶盖与说明书之间的距离，下列判断中正确的是（ ） A．图丙最小，图甲最大 B．图甲最小，图丙最大 C．图丙最小，图乙最大 D．图乙最小，图丙最大 8、如图所示，F为凸透镜的两个焦点，A′B′为物体AB的像，则物体AB在（ ） A. 图中Ⅰ区域，比A′B′大，箭头方向向上 B. 图中Ⅱ区域，比A′B′大，箭头方向向下 C. 图中Ⅲ区域，比A′B′大，箭头方向向上 D. 图中Ⅳ区域，比A′B′小，箭头方向向下 9、A B 是物体AB经过凸透镜所成的像，C C 是主光轴。在下列两图中大致的位置上画出凸透镜和焦点F。 10、在“探究凸透镜成像的规律”实验中，某同学的实验如图甲所示： (1)要使蜡烛的像成在光屏的中央，应将光屏向________（上/下）调整。 (2)若此凸透镜的焦距为10 cm，蜡烛放在距离凸透镜15 cm处，调节另一侧光屏的位置可得到烛焰清晰、倒立、___________（放大/缩小/等大）的___________（实/虚）像； 图甲 图乙 (3)某小组实验时对图甲中的装置进行了改进，将蜡烛换成LED灯、光屏换成带有方格的光屏，如图乙所示。 ①蜡烛换成LED灯的优点是___________________________。 ②光屏换成带有方格光屏的优点是_____________________________________。 11、光电鼠标在电脑中应用非常广泛，其原理就是利用光源照射鼠标垫表面（如图所示），并被反射回光学感应器（相当于光屏）．当鼠标移动时，感应器会连续接收鼠标垫表面所成的像，并利用数字信号来处理、比较各个影像，以确定移动的距离和方向．产生的结果传回计算机，而计算机屏幕上的光标会根据这些结果来移动．图中光学感应器、凸透镜、光源等元件固定在鼠标内． （1）光照射在粗糙的鼠标垫上时会发生 反射； （2）成像透镜应选择 透镜（凸/凹），光学感应器上 所成的像是 像（实/虚）． （3）将鼠标离开鼠标垫一定高度后悬空向前移动时，电脑显示器上的 光标并不移动，是因为像成在光学感应器 （上/下）方。
