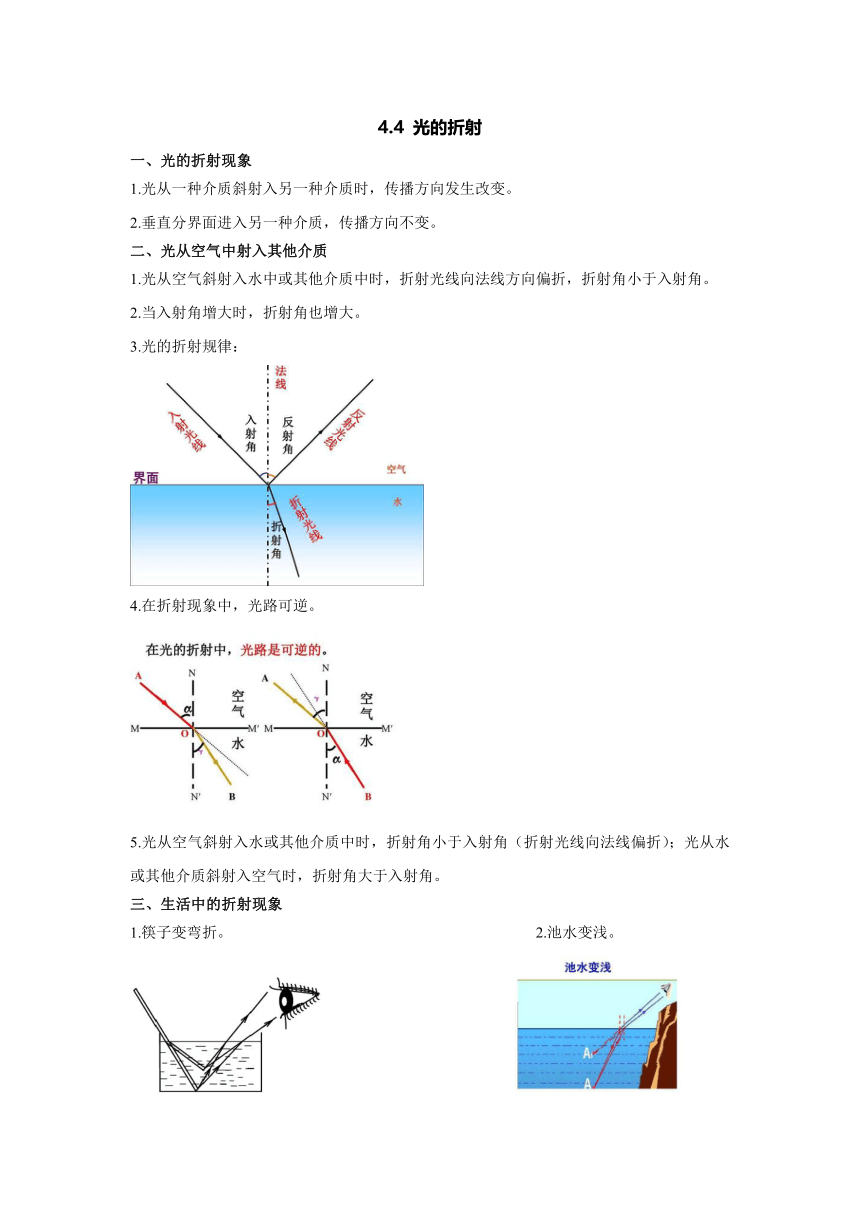

4.4 光的折射
一、光的折射现象
1.光从一种介质斜射入另一种介质时，传播方向发生改变。
2.垂直分界面进入另一种介质，传播方向不变。
二、光从空气中射入其他介质
1.光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。
2.当入射角增大时，折射角也增大。
3.光的折射规律：
4.在折射现象中，光路可逆。
5.光从空气斜射入水或其他介质中时，折射角小于入射角（折射光线向法线偏折）；光从水或其他介质斜射入空气时，折射角大于入射角。
三、生活中的折射现象
1.筷子变弯折。 2.池水变浅。

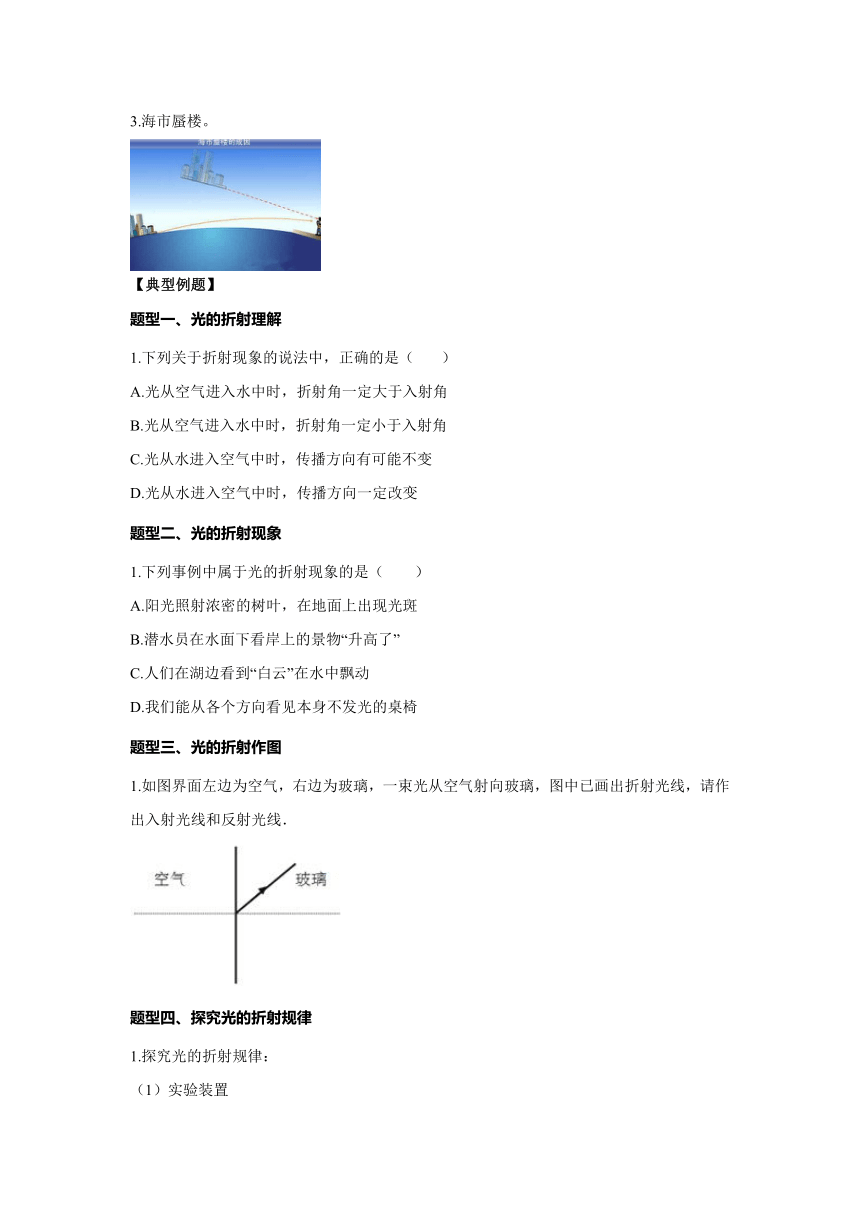

3.海市蜃楼。
【典型例题】
题型一、光的折射理解
1.下列关于折射现象的说法中，正确的是（ ）
A.光从空气进入水中时，折射角一定大于入射角
B.光从空气进入水中时，折射角一定小于入射角
C.光从水进入空气中时，传播方向有可能不变
D.光从水进入空气中时，传播方向一定改变
题型二、光的折射现象
1.下列事例中属于光的折射现象的是（ ）
A.阳光照射浓密的树叶，在地面上出现光斑
B.潜水员在水面下看岸上的景物“升高了”
C.人们在湖边看到“白云”在水中飘动
D.我们能从各个方向看见本身不发光的桌椅
题型三、光的折射作图
1.如图界面左边为空气，右边为玻璃，一束光从空气射向玻璃，图中已画出折射光线，请作出入射光线和反射光线．

题型四、探究光的折射规律
1.探究光的折射规律：

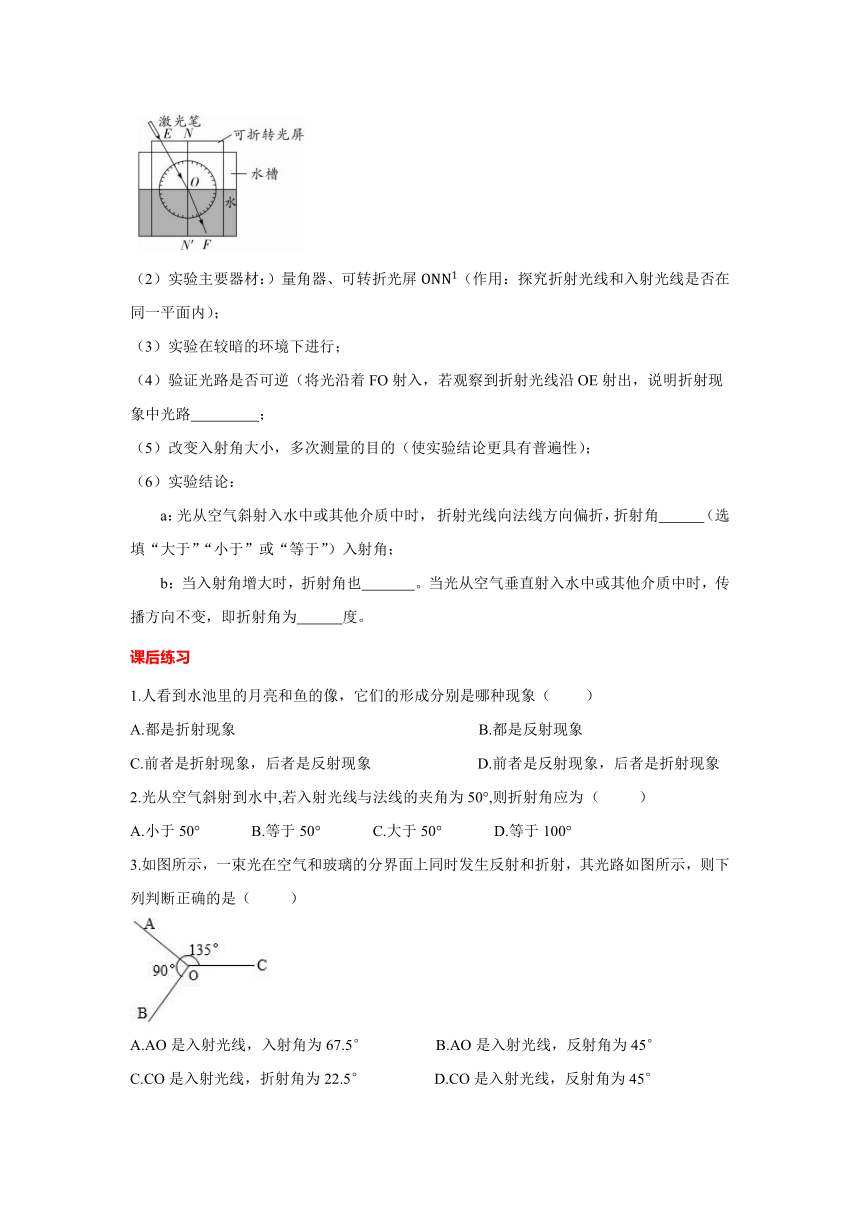

（1）实验装置
实验主要器材：）量角器、可转折光屏（作用：探究折射光线和入射光线是否在同一平面内）；
实验在较暗的环境下进行；
验证光路是否可逆（将光沿着FO射入，若观察到折射光线沿OE射出，说明折射现象中光路 ；
改变入射角大小，多次测量的目的（使实验结论更具有普遍性）；
实验结论：
a：光从空气斜射入水中或其他介质中时， 折射光线向法线方向偏折，折射角 （选填“大于”“小于”或“等于”）入射角；
b：当入射角增大时，折射角也 。当光从空气垂直射入水中或其他介质中时，传播方向不变，即折射角为 度。
课后练习
1.人看到水池里的月亮和鱼的像，它们的形成分别是哪种现象（ ）
A.都是折射现象 B.都是反射现象
C.前者是折射现象，后者是反射现象 D.前者是反射现象，后者是折射现象
2.光从空气斜射到水中,若入射光线与法线的夹角为50°,则折射角应为 （ ）
A.小于50° B.等于50° C.大于50° D.等于100°
3.如图所示，一束光在空气和玻璃的分界面上同时发生反射和折射，其光路如图所示，则下列判断正确的是（ ）
A.AO是入射光线，入射角为67.5° B.AO是入射光线，反射角为45°
C.CO是入射光线，折射角为22.5° D.CO是入射光线，反射角为45°
4.岸上的人观察到的下列现象中，属于光的折射的是（ ）
A.水中月 B.水中楼的倒影 C.水中的鱼 D.水中彩霞
5.小明仔细观察了如图所示的光路图，总结出以下几条结论，其中不正确的是（ ）
A.光在同一种均匀介质中沿直线传播
B.光发生反射时，反射角等于入射角
C.光从空气斜射入玻璃时，入射角大于折射角
D.光从玻璃斜射入空气时，折射角小于入射角
6.2014年2月6日，厦门鼓浪屿出现“海市蜃楼”奇观，一座“仙山”悬浮在空中，山脉清晰，如图．这一奇观是由于光的 ________ 现象形成，所看到的“仙山”是 _________ 像（选填“实”或“虚”）。
7.香城泉都，万国咸宁，缓缓穿城而过的温泉河是一道靓丽的风景线．各式现代建筑依河矗立，充满时代气息，如图所示．建筑物在河中的“倒影”是由光的_________所形成的虚 像，这些“倒影”看起来比建筑物本身“暗”一些，主要是因为有一部分光发生_________进入了水中。
8.如图中的场景可以用一句话来概括——潭清疑水浅．岸上的人能看到河底，是光从
传播到 中；感觉河水并不深是因为光在传播过程中发生了 现象。
9.如图所示，一束光从空气射向玻璃，在两介质的界面上同时发生反射和折射的现象，其中折射光线是______，反射角等于________，分界面的________侧是玻璃.
10.如图为一束光AO从水中斜射入空气中，请画出折射光线的大致方向。
11.如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃和离开玻璃后的光线。
12.在“初识光的折射现象”和“探究光的折射特点”实验中：
(1)如图甲，小明将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，水槽底部光斑的位置将 (选填“向左移动”“向右移动”或“不动”)，这说明光从空气斜射入水中时，传播方向 (选填“会”或“不会”)发生偏折。实验中光在空气中的传播路径并不清晰，为解决此问题，他在水面上方喷了一些 。
(2)如图乙，小明继续探究“光从空气射入水中时的折射特点”，他使用可折转的光屏，是为了研究折射光线、入射光线和法线是否 。如图丙，他将光沿着AO方向射向水面上的O点，光在水中沿着OB方向射出，调整激光笔使入射光逐步偏向法线，折射光也逐步偏向法线，说明光从空气斜射入水中时，入射角减小，折射角随之 (选填“增大”“减小”或“不变”)。当光沿着NO方向射入时会沿ON′方向射出，此时折射角为 度。
13.某小组同学设计了如图甲所示的实验装置探究光的折射规律，在玻璃水槽中竖直放置的光屏由Ｅ和Ｆ两个半圆形光屏组成，其竖直方向的直径ＮＯＭ为两半圆的分界线，其中光屏 Ｆ可绕直径ＮＯＭ在水平面内前后折转。
（1）实验时，先让光屏Ｅ和Ｆ位于同一平面内，一束光贴着光屏Ｅ从空气斜射入水中，在光屏Ｆ上可以看到折射后的光束。该小组同学将光屏Ｆ向后折转一定角度，则在光屏Ｆ上
（选填“能”或“不能”）看到折射光线，这说明折射光线和入射光线 （选填“在”或“不在”）同一平面内。
（2）将光屏Ｆ调至与光屏Ｅ在同一平面内，保持入射点Ｏ不变，多次改变入射光线ＡＯ与ＯＮ的夹角进行实验，该小组同学将测量结果记录在下表中。
①分析数据得出的结论是： 。（写出一条即可）
②当光从空气中垂直射入水面时，折射角等于 度。
该小组同学在玻璃水槽底部用另一只激光笔让光贴着光屏Ｆ沿ＢＯ射向水面时，可看到折射光线沿ＯＡ方向射出，这说明在光的折射现象中，光路是 的。
为了更清晰地观察水中的光路，可以采用在 的方法．
同一小组的小倩在做光的折射实验时，将一束光以相同的入射角从空气分别斜射入水和玻璃中，如图乙所示。分析实验现象可知，不同介质对光的折射本领是 （选填“不同”或“相同”）的，水对光的折射本领 （选填“大于”“等于”或“小于”）玻璃对光的折射本领。
