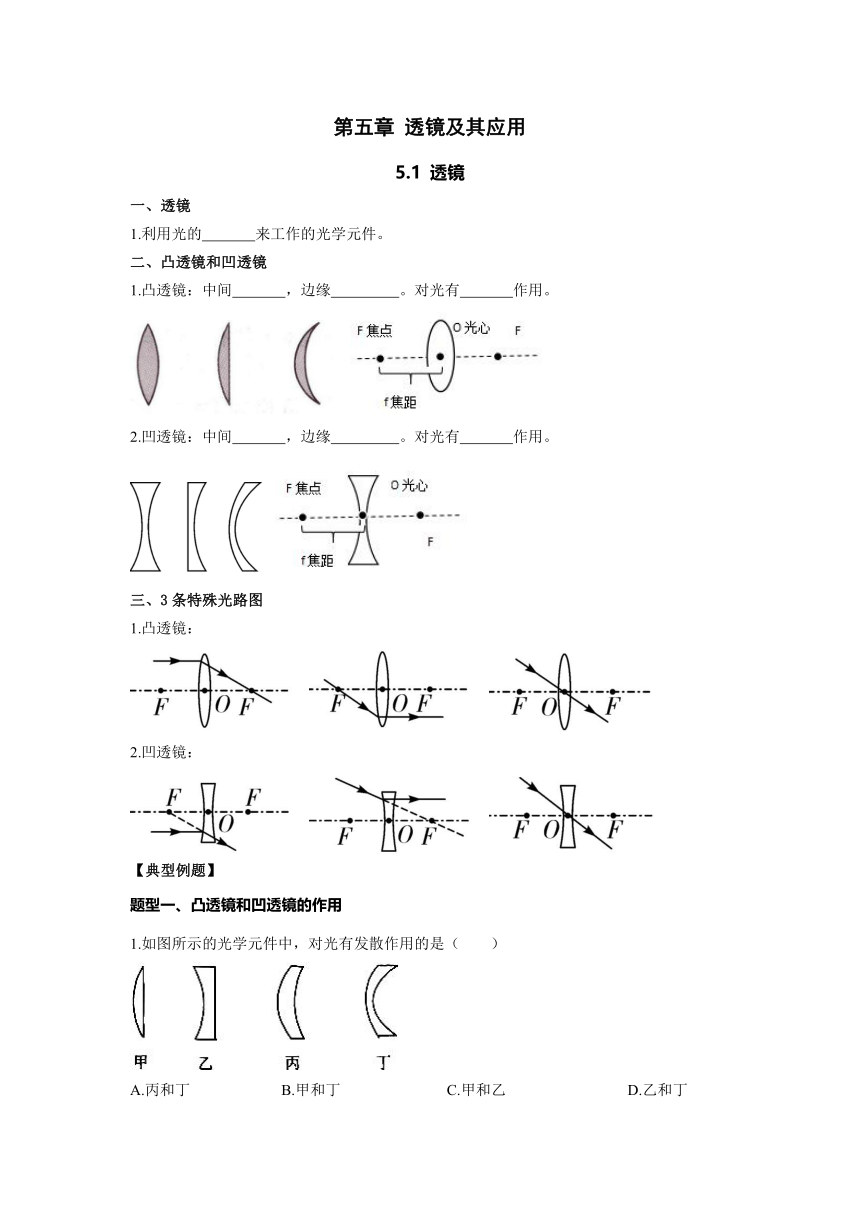

第五章 透镜及其应用
5.1 透镜
一、透镜
1.利用光的 来工作的光学元件。
二、凸透镜和凹透镜
1.凸透镜：中间 ，边缘 。对光有 作用。
2.凹透镜：中间 ，边缘 。对光有 作用。
三、3条特殊光路图
1.凸透镜：
2.凹透镜：
【典型例题】
题型一、凸透镜和凹透镜的作用
1.如图所示的光学元件中，对光有发散作用的是（ ）
A.丙和丁 B.甲和丁 C.甲和乙 D.乙和丁

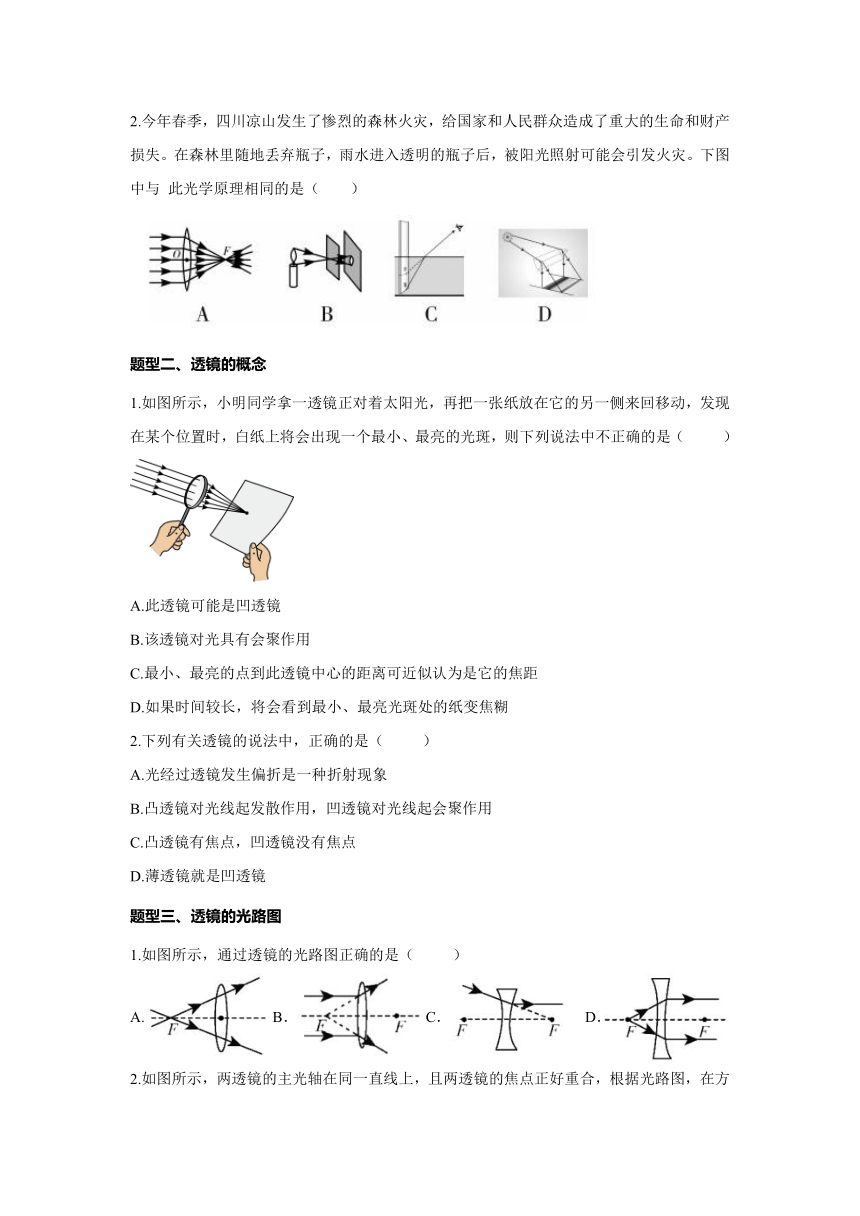

2.今年春季，四川凉山发生了惨烈的森林火灾，给国家和人民群众造成了重大的生命和财产损失。在森林里随地丢弃瓶子，雨水进入透明的瓶子后，被阳光照射可能会引发火灾。下图中与 此光学原理相同的是（ ）
题型二、透镜的概念
1.如图所示，小明同学拿一透镜正对着太阳光，再把一张纸放在它的另一侧来回移动，发现在某个位置时，白纸上将会出现一个最小、最亮的光斑，则下列说法中不正确的是（ ）
A.此透镜可能是凹透镜
B.该透镜对光具有会聚作用
C.最小、最亮的点到此透镜中心的距离可近似认为是它的焦距
D.如果时间较长，将会看到最小、最亮光斑处的纸变焦糊
2.下列有关透镜的说法中，正确的是（ ）
A.光经过透镜发生偏折是一种折射现象
B.凸透镜对光线起发散作用，凹透镜对光线起会聚作用
C.凸透镜有焦点，凹透镜没有焦点
D.薄透镜就是凹透镜
题型三、透镜的光路图
1.如图所示，通过透镜的光路图正确的是（ ）
A.B．C． D．
2.如图所示，两透镜的主光轴在同一直线上，且两透镜的焦点正好重合，根据光路图，在方框内画上适当的透镜．
课后练习
1.香水主要成分是酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下发生火灾的是（ ）
A. B. C. D.
2.在盛夏的中午阳光强烈时往花草上浇水，常会把叶片烧焦，其原因是（　　）
A.太阳使水温度升高，将叶片烧焦
B.水很快蒸发，使叶片受阳光直射而烧焦
C.水滴使阳光会聚，将叶片烧焦
D.水滴使花草防晒能力降低，叶片易烧焦
3.如图所示，下列透镜中哪些是凸透镜（ ）
A．①②③ B．②③④ C．④⑤⑥ D．①③⑤
4.小明利用太阳光测量凸透镜焦距，下列操作最合理的是（ ）
5.如图所示，将凸透镜正对着阳光，把一张白纸放在它的另一侧，来回移动白纸，直到白纸上的光斑变得最小、最亮，此时该亮斑距凸透镜的距离为8 cm，则该凸透镜的焦距是
cm，换成凹透镜再做这个实验，在纸上 (填“能”或“不能”)看到很小、很亮的光斑．
6.图中光线是经过透镜折射后的光线，请分别画出它们的入射光线。
7.完成图中经过凸透镜后 的两条光线。
8.如图所示，有一条经过平面镜反射过点P的反射光线且平行于主光轴入射到凹透镜上，S'为像点，请确定点光源S的位置，并补全光路图。
