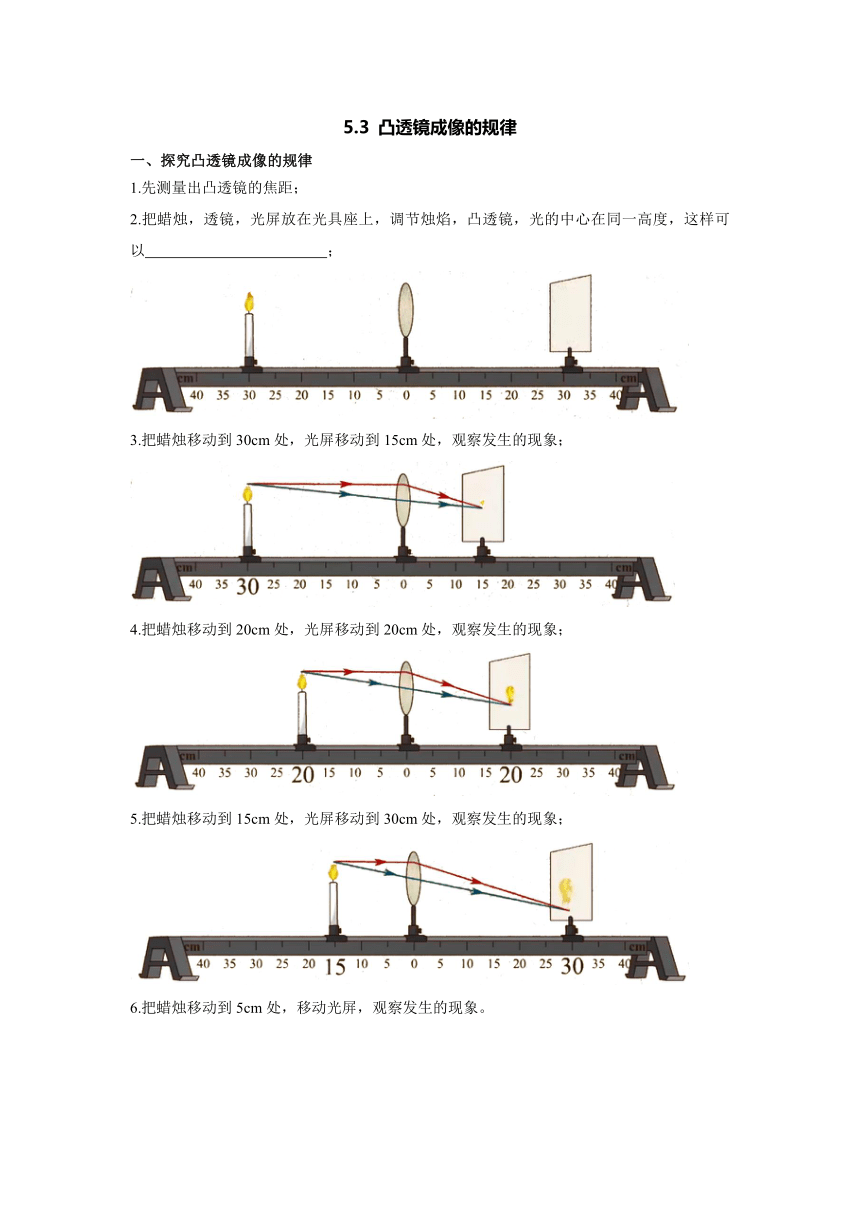

5.3 凸透镜成像的规律
一、探究凸透镜成像的规律
1.先测量出凸透镜的焦距；
2.把蜡烛，透镜，光屏放在光具座上，调节烛焰，凸透镜，光的中心在同一高度，这样可以 ；
3.把蜡烛移动到30cm处，光屏移动到15cm处，观察发生的现象；
4.把蜡烛移动到20cm处，光屏移动到20cm处，观察发生的现象；
5.把蜡烛移动到15cm处，光屏移动到30cm处，观察发生的现象；

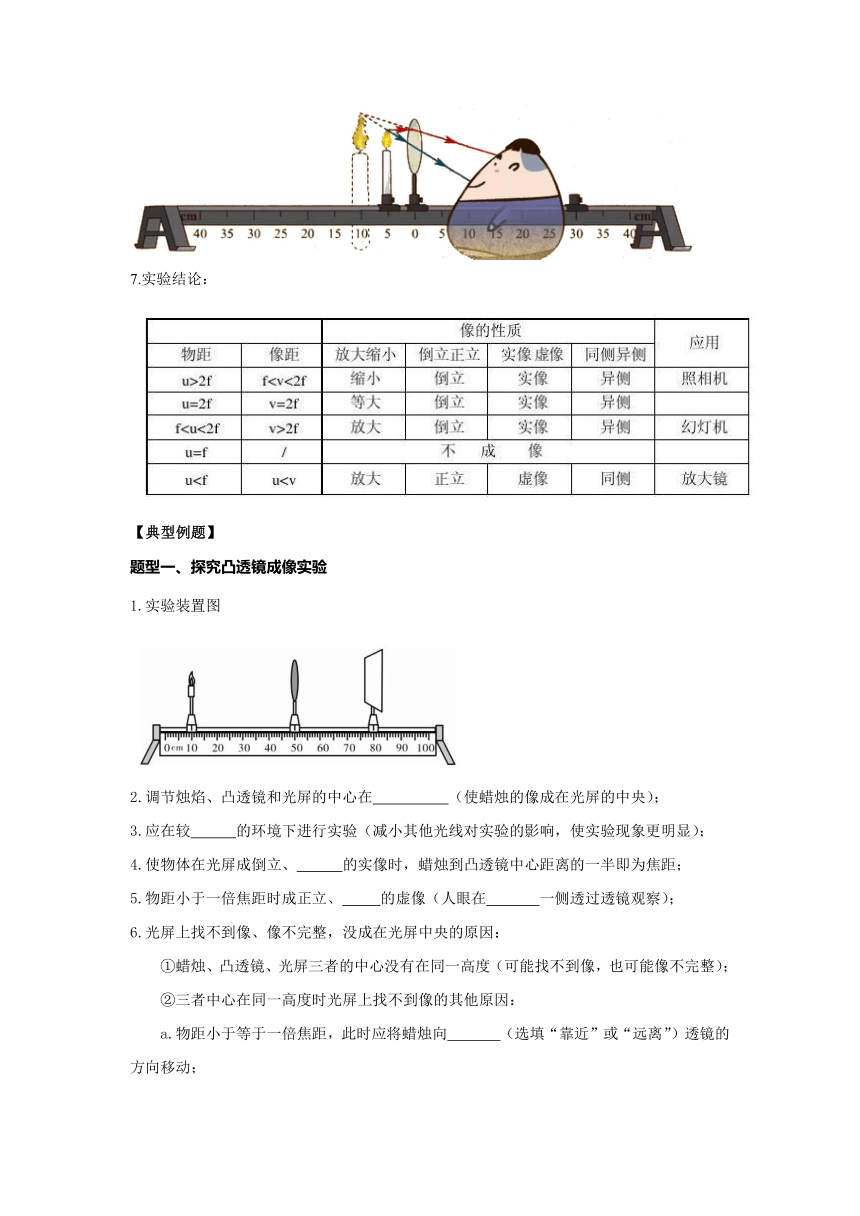

6.把蜡烛移动到5cm处，移动光屏，观察发生的现象。
7.实验结论：
【典型例题】
题型一、探究凸透镜成像实验
1.实验装置图
2.调节烛焰、凸透镜和光屏的中心在 （使蜡烛的像成在光屏的中央）；
3.应在较 的环境下进行实验（减小其他光线对实验的影响，使实验现象更明显）；
4.使物体在光屏成倒立、 的实像时，蜡烛到凸透镜中心距离的一半即为焦距；
5.物距小于一倍焦距时成正立、 的虚像（人眼在 一侧透过透镜观察）；
6.光屏上找不到像、像不完整，没成在光屏中央的原因：
①蜡烛、凸透镜、光屏三者的中心没有在同一高度（可能找不到像，也可能像不完整）；
②三者中心在同一高度时光屏上找不到像的其他原因：
a.物距小于等于一倍焦距，此时应将蜡烛向 （选填“靠近”或“远离”）透镜的方向移动；

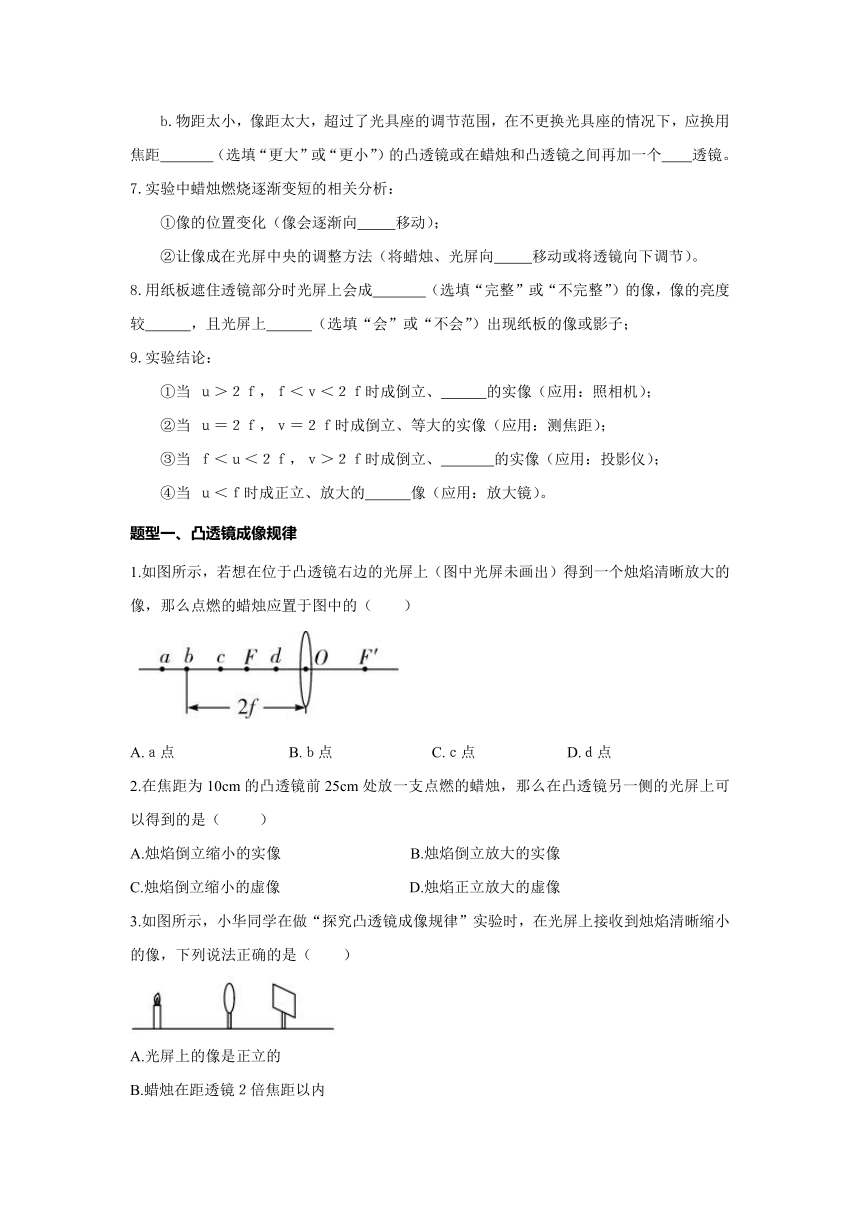

b.物距太小，像距太大，超过了光具座的调节范围，在不更换光具座的情况下，应换用焦距 （选填“更大”或“更小”）的凸透镜或在蜡烛和凸透镜之间再加一个 透镜。
7.实验中蜡烛燃烧逐渐变短的相关分析：
①像的位置变化（像会逐渐向 移动）；
②让像成在光屏中央的调整方法（将蜡烛、光屏向 移动或将透镜向下调节）。
8.用纸板遮住透镜部分时光屏上会成 （选填“完整”或“不完整”）的像，像的亮度较 ，且光屏上? （选填“会”或“不会”）出现纸板的像或影子；
9.实验结论：
①当 ｕ＞２ｆ，ｆ＜ｖ＜２ｆ时成倒立、 的实像（应用：照相机）；
②当 ｕ＝２ｆ，ｖ＝２ｆ时成倒立、等大的实像（应用：测焦距）；
③当 ｆ＜ｕ＜２ｆ，ｖ＞２ｆ时成倒立、 的实像（应用：投影仪）；
④当 ｕ＜ｆ时成正立、放大的 像（应用：放大镜）。
题型一、凸透镜成像规律
1.如图所示，若想在位于凸透镜右边的光屏上（图中光屏未画出）得到一个烛焰清晰放大的像，那么点燃的蜡烛应置于图中的（ ）
A.ａ点 B.ｂ点 C.ｃ点 D.ｄ点
2.在焦距为10cm的凸透镜前25cm处放一支点燃的蜡烛，那么在凸透镜另一侧的光屏上可以得到的是（ ）
A.烛焰倒立缩小的实像 B.烛焰倒立放大的实像
C.烛焰倒立缩小的虚像 D.烛焰正立放大的虚像
3.如图所示，小华同学在做“探究凸透镜成像规律”实验时，在光屏上接收到烛焰清晰缩小的像，下列说法正确的是（ ）
A.光屏上的像是正立的
B.蜡烛在距透镜２倍焦距以内
C.利用这个原理可以制成投影仪
D.蜡烛靠近透镜，光屏应远离透镜才能得到清晰的像
课后练习
1.下列关于凸透镜成像特点的说法中，错误的是（ ）
A.实像都是倒立的，虚像都是正立的
B.缩小的都是实像，放大的都是虚像
C.缩小的像都是倒立的、放大的像可能是正立的，也可能是倒立的
D.实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧
2.如图所示，在凸透镜成像的实验中，下列说法正确的是（ ）
A.蜡烛逐渐远离凸透镜时，移动光屏，在光屏上成的像逐渐变大
B.蜡烛逐渐靠近凸透镜时，光屏要靠近凸透镜才能承接到清晰的像
C.蜡烛在ａ点时，所成的像是倒立缩小的
D.应用蜡烛在ｂ点时的成像原理，可制成近视眼镜
3.小明在光具座上探究凸透镜成像的规律，他将点燃的蜡烛、凸透镜分别固定在光具座上，再移动光屏，可在光屏上得到一个清晰的烛焰的像，各元件位置如图所示，则所用的凸透镜的焦距可能为（　　）
A.9cm B.12cm C.15cm D.18cm
4.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（ ）
A.该凸透镜的焦距是20 cm
B.当u＝15 cm时，在光屏上能得到一个缩小的像
C.当u＝25 cm时成放大的像，投影仪就是根据这一原理制成的
D.把物体从距凸透镜10 cm处移动到30 cm处的过程中，像逐渐变小
5.扫黑除恶行动中，工作人员使用执法记录仪摄像取证。记录仪的镜头相当于一个 透镜；拍摄时要成清晰的像，记录仪镜头到被拍摄对象的距离ｕ与镜头焦距ｆ的关系应满足 。
6.用焦距为10cm的凸透镜探究成像规律，如图所示，烛焰在光屏上成清晰的像，则光屏到凸透镜的距离可能是 　 cm（选填“8”、“18”或“28”）；把近视镜片放在蜡烛和凸透镜之间，应将光屏向 　 （选填“左”或“右”）调节，才能在光屏上重新成清晰的像。
7.如图所示，将一个凸透镜正对太阳，其下方的白纸上呈现出一个很亮很小的光斑，这个现象提示我们：凸透镜对光有 作用；若光斑距离放大镜中心15cm，该放大镜的焦距为 cm。
8.小明用焦距为10cm的放大镜去观察蚂蚁身上的细微之处，此时放大镜与蚂蚁间的距离
（选填“大于”“小于”或“等于”）10cm，通过放大镜观察到的蚂蚁是正立、放大的 像。
9.如图，用照相机给物体照相时，物体离照相机较远，物体在胶片上成一个 （选填“倒立”或“正立”）缩小的实像。为使成的像再小些，可采取的方法是 物体与镜头间的距离，同时 胶片与镜头间的距离。（后两空均选填“增大”或“减小”）
10.现有如下器材：光具座、焦距为12.5cm的凸透镜、光屏、蜡烛、火柴。小明根据上述实验器材，进行了“探究凸透镜成像规律”的实验。
（1）实验前应将蜡烛、凸透镜、光屏依次放到光具座上，把烛焰、凸透镜、光屏的中心大致调到____________。 为了验证凸透镜的焦距是否等于12.5 cm，小明把蜡烛和凸透镜放在如图所示的刻度线处，把光屏移到光具座的_______cm刻度线处，观察光屏上是否承接到等大、清晰的像。经验证，凸透镜的焦距准确。
（2）实验进行一段时间后， 发现光屏上烛焰的像上移了一段距离，在没有移动器材的情况下，造成上述现象的原因是_____________。 保持蜡烛、凸透镜的位置和高度不动，需将光屏_________ （选填 “向上”或“向下”）移动， 使烛焰的像呈现在光屏中央。
（3）分别把蜡烛放在如图所示的A、B、C、D四个点对应的刻度线处，在____点能够在光屏上承接到清晰、最大的烛焰的像，在_____点所成像的性 质与眼睛的相同。
（4）实验结束后，小明又将一只眼镜片放在蜡烛与凸透镜之间且较靠近凸透镜，结果光屏上原来清晰的像变得模糊，将光屏远离凸透镜移动到某一位置时，光屏上又看到烛焰清晰的像，由此可知该眼镜片可用来矫正_________眼 （选填“近视"或“远视”）
11.某小组同学利用如图甲所示的装置，做“探究凸透镜成像规律”的实验。
为使凸透镜所成的像位于光屏的中央，应调节烛焰、凸透镜、光屏三者的中心大致在
上；该实验在光线较 的环境中进行更便于观察。
小王同学三次在光屏上看到烛焰的像如图乙所示，Ａ′、Ｂ′、Ｃ′分别是烛焰Ａ、Ｂ、Ｃ在光屏上所成的像。在此之前调节仪器时，曾在光屏上看到窗外景物所成的清晰的像，这个像与图乙中烛焰 （选填 “Ａ”“Ｂ”或“Ｃ”）的成像原理相同；当把蜡烛移动到Ｍ点时，在光屏上找不到烛焰的像，因为此时烛焰 （选填“成实像”“成虚像”或“不成像”）。
分析图乙中信息，凸透镜所成的实像都是 （选填 “正”或“倒”）立的，蜡烛远离凸透镜时，烛焰所成的像 （选填“靠近”或“远离”）凸透镜，因此用相机拍照，拍完近景再拍远景时，应将相机的镜头向 （选填“靠近”或“远离”）景物的方向调一些，才能拍出清晰的照片。
