高二物理必修三
11.2 导体的电阻

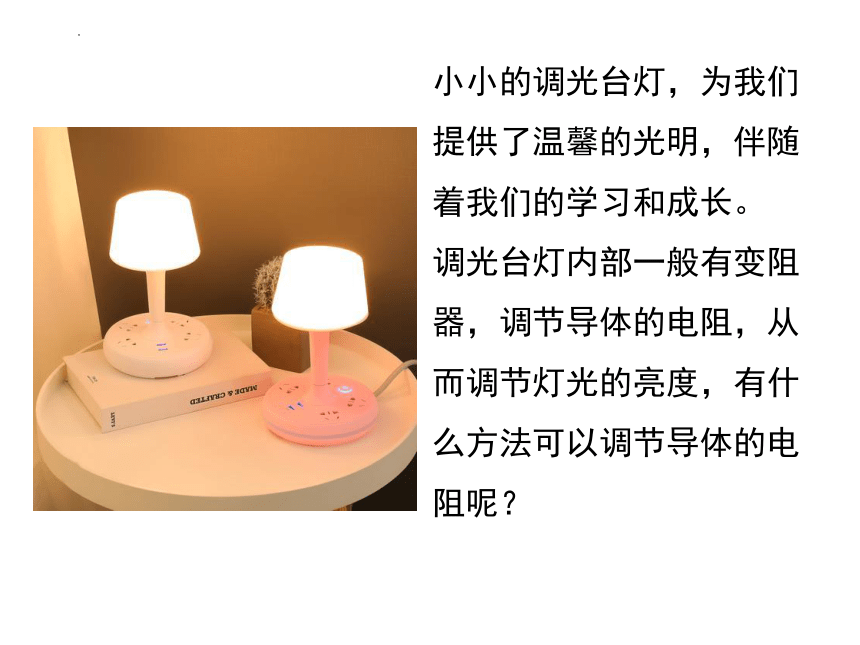

小小的调光台灯，为我们提供了温馨的光明，伴随着我们的学习和成长。
调光台灯内部一般有变阻器，调节导体的电阻，从而调节灯光的亮度，有什么方法可以调节导体的电阻呢？

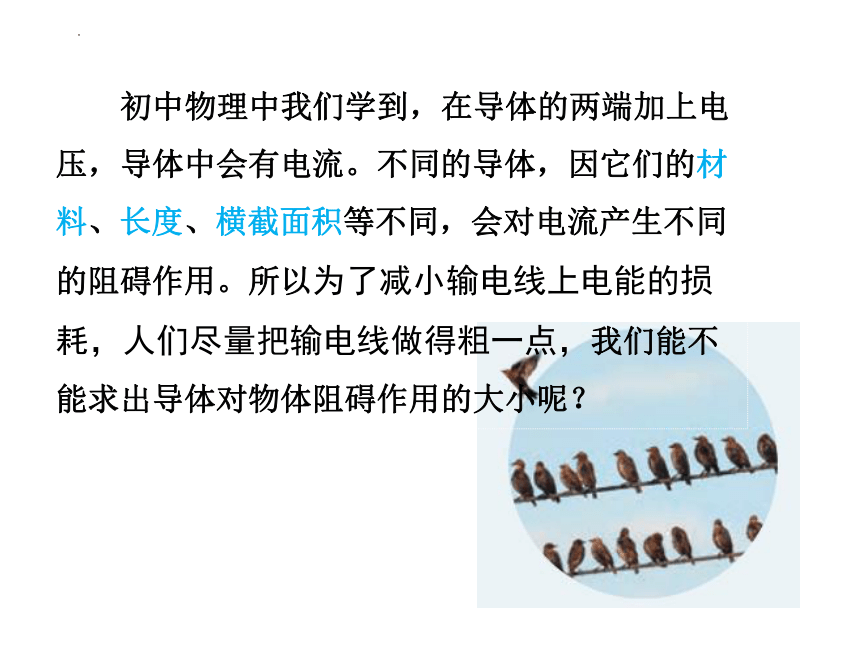

初中物理中我们学到，在导体的两端加上电压，导体中会有电流。不同的导体，因它们的材料、长度、横截面积等不同，会对电流产生不同的阻碍作用。所以为了减小输电线上电能的损耗，人们尽量把输电线做得粗一点，我们能不能求出导体对物体阻碍作用的大小呢？

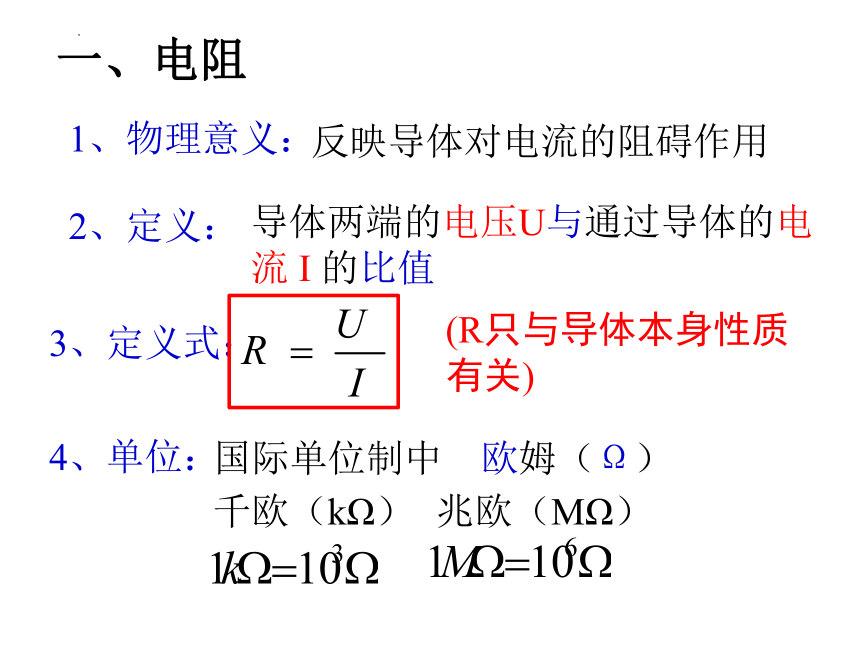

导体两端的电压U与通过导体的电流 I 的比值
3、定义式：
4、单位：
1、物理意义：
2、定义：
兆欧（MΩ）
千欧（kΩ）
国际单位制中 欧姆（Ω）
反映导体对电流的阻碍作用
(R只与导体本身性质有关)
一、电阻

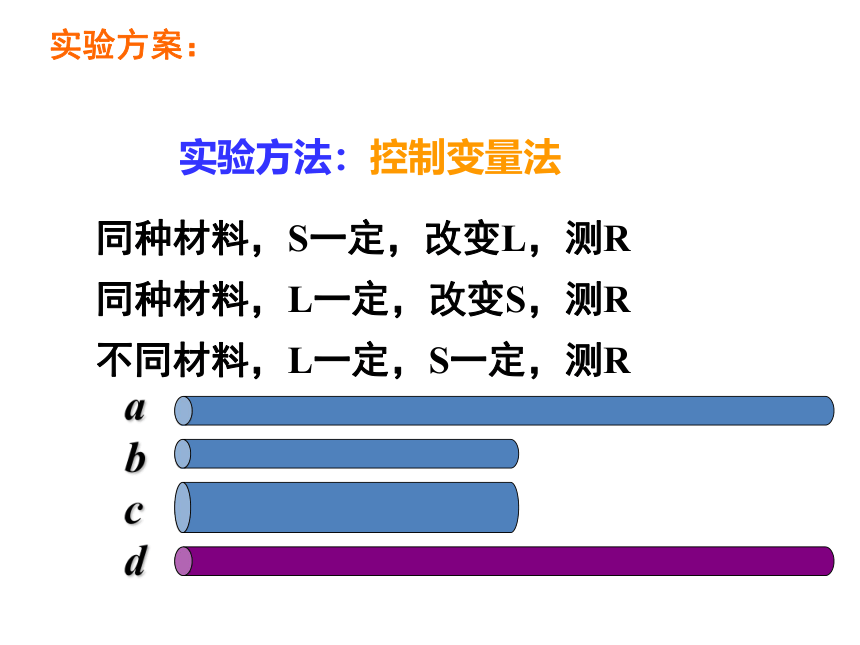

实验方案：
同种材料，S一定，改变L，测R
同种材料，L一定，改变S，测R
不同材料，L一定，S一定，测R
实验方法：控制变量法
a
b
c
d

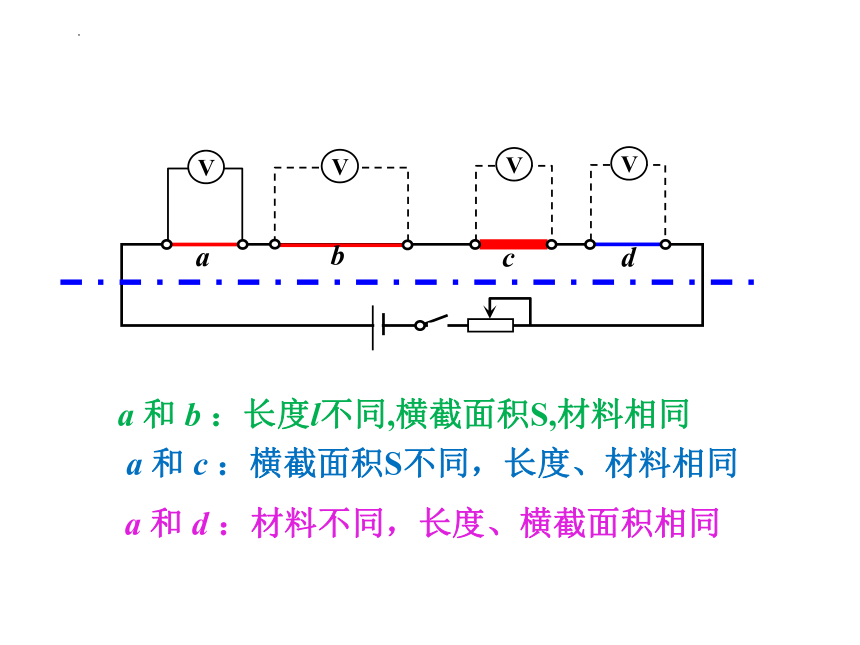

a 和 b ：长度l不同,横截面积S,材料相同
a
V
V
V
V
b
c
d
a 和 c ：横截面积S不同，长度、材料相同
a 和 d ：材料不同，长度、横截面积相同

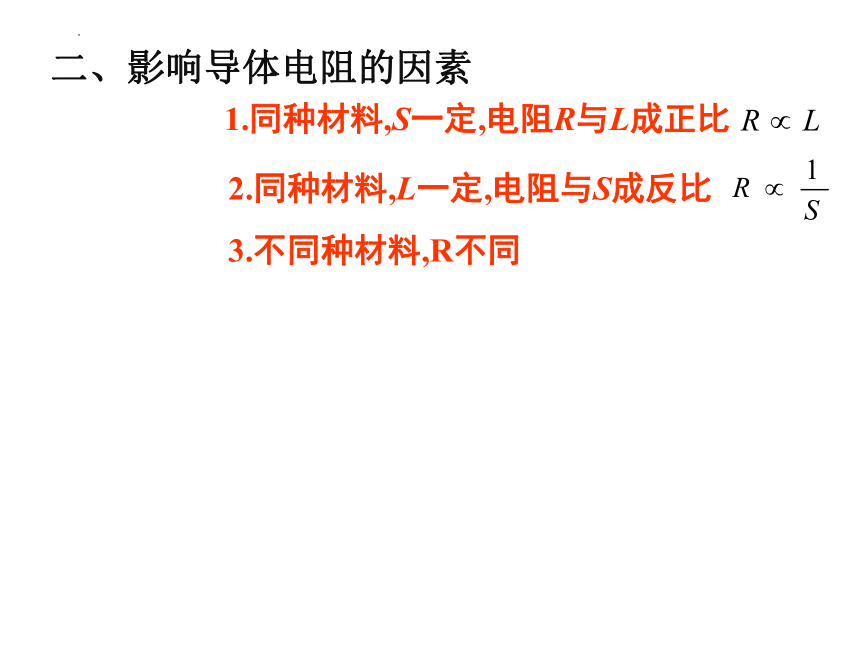

1.同种材料,S一定,电阻R与L成正比
2.同种材料,L一定,电阻与S成反比
3.不同种材料,R不同
二、影响导体电阻的因素
三、导体的电阻率
1.内容：
同种材料的导体,其电阻R与它的长度l成正比,与它的横截面积S成反比;导体电阻还与构成它的材料有关。
2.决定式:
比例系数ρ叫作这种材料的电阻率，
不同种材料的导体ρ一般不同；
在长度、横截面积一定的条件下， ρ越大，导体的电阻越大。
为什么要指明温度？
电阻率与温度的关系
实验现象：用酒精灯给灯丝加热，发现小灯泡变暗
实验结论：温度升高，灯丝的电阻率变大了
电阻率与温度的关系
进一步研究发现，
金属材料的电阻率都是随温度的升高而增大，
非金属材料的电阻率一般都是随温度的升高而减小。
热敏电阻 光敏电阻
电阻温度计
1. r < 10 –6 W m 的物体叫做导体。
2. r > 10 5 W m 的物体叫做绝缘体。
3.导电性能介于导体和绝缘体之间的物体叫做半导体。
半导体:导电性能介于导体和绝缘体之间，电阻率随温度的升高而减小，导电性能由外界条件所控制，如改变温度、光照、掺入微量杂质等。
超导现象 ：当温度降低到某一数值时，某些材料的电阻突然减小到零，这种现象叫做超导现象。
1987年，华裔美国籍科学家朱经武以及中国科学家赵忠贤相继研制出钇—钡—铜—氧系材料，超导转变温度提高到90 K （－183.15 ℃）
2022年3月8日，美国物理学家 Ranga Dias正式提出在三元氢化物(N-Lu-H)中发现了室温条件下(1GPa，20°C)超导性。这是在高压-高温条件下合成并研究的。
什么是1GPa
联系
欧姆·米(Ω·m)
欧姆(Ω)
单位
由材料、温度决定，与导体形状无关
由材料、温度和导体形状决定
决定因素
反映材料导电性能的好坏，ρ大，导电性能差
反映导体对电流阻碍作用的大小，R大，阻碍作用大
物理意义
材料
导体
描述对象
电阻率ρ
电阻R
例1.两根完全相同的金属裸导线,如果把其中一根均匀拉长到原来的2倍,把另一根对折后绞和起来,然后给它们分别加上相同的电压,则在同一时间内,通过它们的电量之比为( )
A.1︰4 B.1︰8 C.1︰16 D.16︰1
C
例2：两段材料不同、横截面积相同的均匀导线a和b，其长度分别为2m和1m。串联在电路中时，沿长度方向电势变化如图所示，则a、b两种材料的电阻率之比为（ ）
A． B． C． D．
A
例3：如图所示，一块均匀的正六面体样品，长为a、宽为b、厚为c，若沿着AB方向测得的电阻为R，下列说法正确的是（　　）
A．样品的电阻率为
B．沿CD方向的电阻为
C．若a=b，增加厚度c，则沿着AB方向的电阻不变
D．若a=b，减小厚度c，则沿着CD方向的电阻不变
A
