第1节 电压
第十六章 电压 电阻
雷电可击伤人和牲畜
高压危险，不能接近
起电机的高压放电
电与我们的生活息息相关，电压一词对于我们也不陌生。那么电压从哪来呢？
想一想
　　自然界的现象千奇百怪，无所不有，很多动物也有发电的本领，像电鳐和电鳗，简直可以说是“水中的发电机”。电鳐和电鳗是怎样捕食的？它有什么秘密武器？
想一想

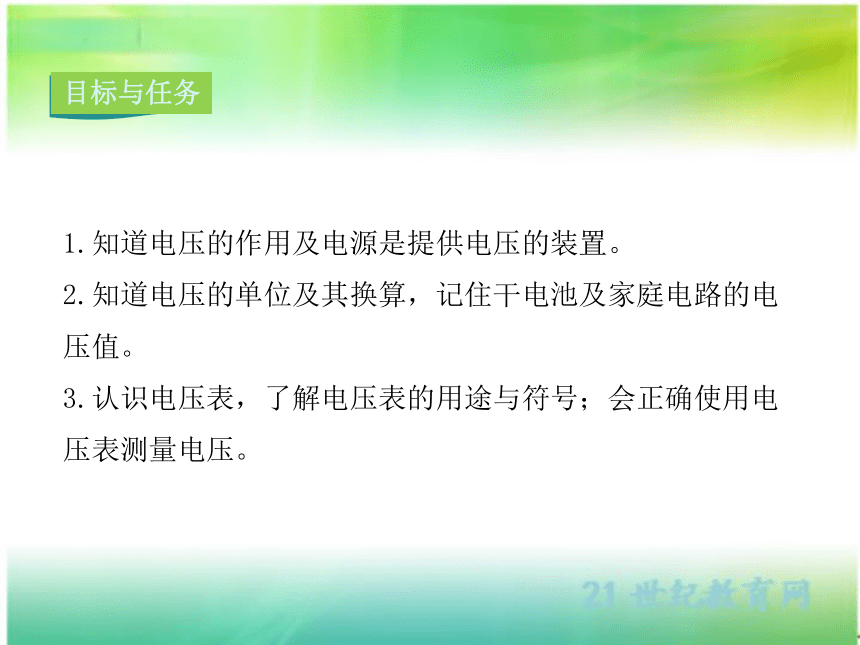

1.知道电压的作用及电源是提供电压的装置。
2.知道电压的单位及其换算，记住干电池及家庭电路的电压值。
3.认识电压表，了解电压表的用途与符号；会正确使用电压表测量电压。
目标与任务

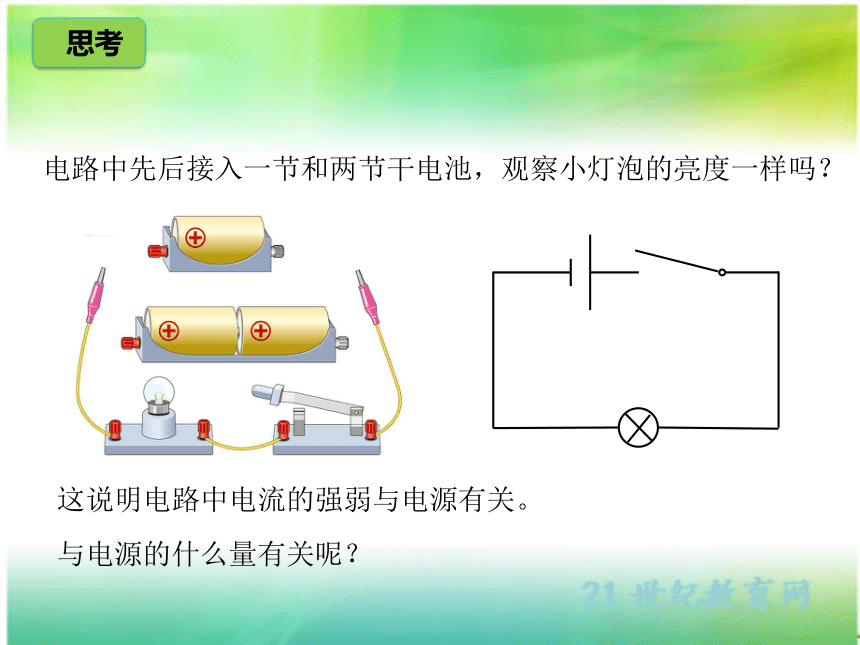

电路中先后接入一节和两节干电池，观察小灯泡的亮度一样吗？
这说明电路中电流的强弱与电源有关。
与电源的什么量有关呢？
思考

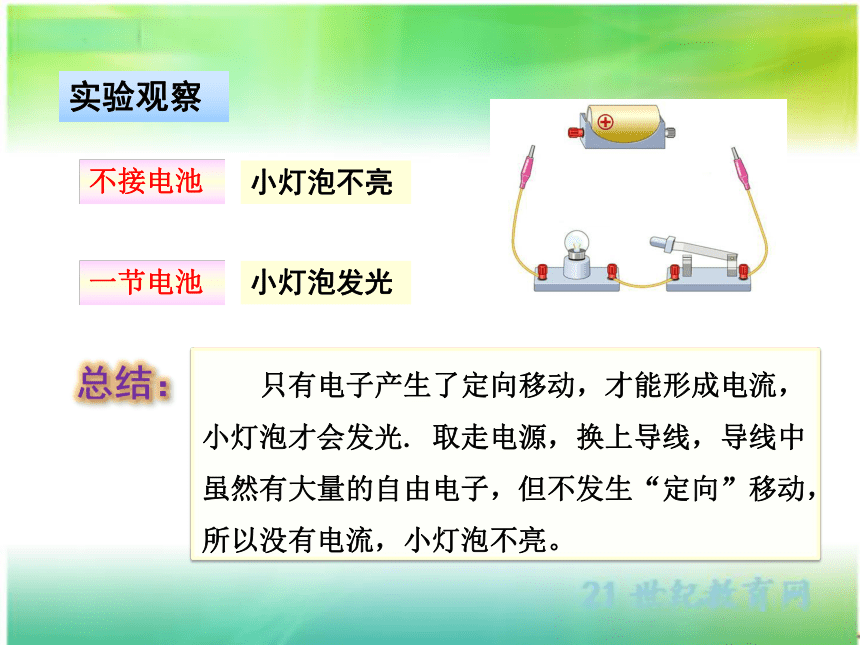

实验观察
不接电池
一节电池
小灯泡不亮
小灯泡发光
只有电子产生了定向移动，才能形成电流，小灯泡才会发光. 取走电源，换上导线，导线中虽然有大量的自由电子，但不发生“定向”移动，所以没有电流，小灯泡不亮。
总结：
两节电池
小灯泡较亮
一节电池
小灯泡较暗

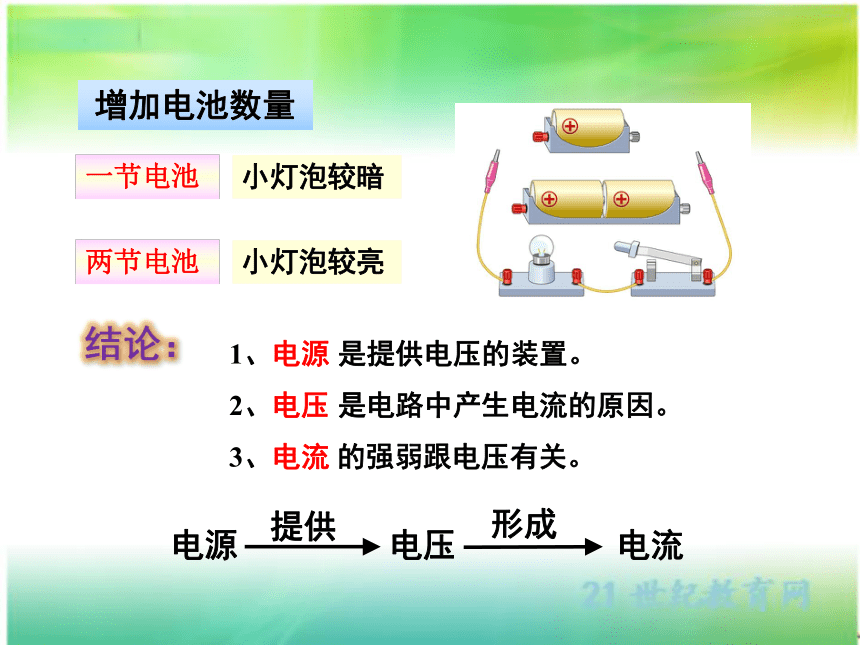

增加电池数量
1、电源 是提供电压的装置。
2、电压 是电路中产生电流的原因。
3、电流 的强弱跟电压有关。
结论：
提供
形成
电流
电压
电源
电压
一
要让一段电路中有电流，它的两端就要有电压。
电源的作用就是给用电器两端提供电压。

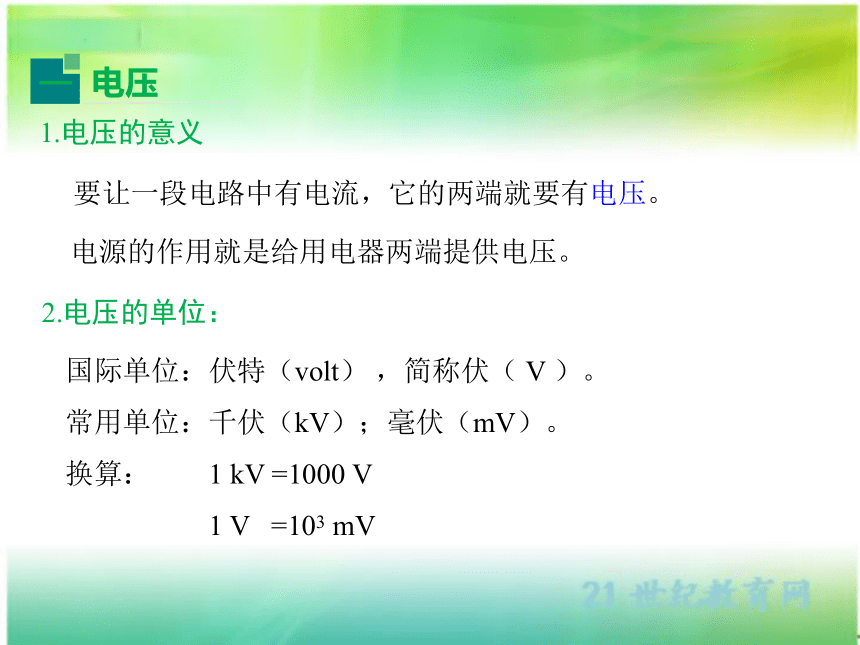

1.电压的意义
国际单位：伏特（volt） ，简称伏（ V ）。
常用单位：千伏（kV）；毫伏（mV）。
换算：　　1 kV =1000 V
　　　　　1 V =103 mV
2.电压的单位：
电源之父：伏特 （1745-1827）
伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
熟记
一节干电池：1.5 V 两节干电池串联：3 V
铅蓄电池电压：2 V 家庭电路电压：220 V
对人体安全电压：不高于36 V
电压的测量
二
怎样测量电压的大小呢？
测量电压大小的工具叫电压表。它在电路中的符号是 。
4、接线柱分别标有“—”、“3”、“15”标记，其中“—”接线柱为公共端。
1、指针在标尺左端置零。
2、两种刻度
3、调零器
结　构
置零
0~3 V
0~15 V
调零器
公共端
外观
接线柱
量程
分度值
3个
3V和15V
量程为3V时，每一大格为1V，每一小格为0.1V；
量程为15V时，每一大格为5V，每一小格为0.5V。
观察电压表
　　用直流电压表测量某元件两端的电压时，应与这个元件并联。应该使标有“-”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所用量程的最大测量值必须大于被测电路两端的电压。
　　在预先不知道被测电压大约值的情况下，如果判定被测电压不会超出15V，可以先用最大测量值为15V的量程；如果测得的电压不超过3V，为提高读数的准确性，可以改用最大测量值为3V的量程进行测量。
1、校零
2、并联
3、正入负出
4、选量程
如果正、负接线柱接反了会出现什么现象
指针会反向偏转即向没有刻度的方向偏转.
+
-
“试触”
电压表的连接
练习使用电压表
1.电压表的连接
V
1、校零
2、并联
3、正入负出
4、选量程
“试触”
如果正、负接线柱接反了会出现什么现象
指针会反向偏转即向没有刻度的方向偏转。
练习使用电压表
2.电压表的读数
确认电压表的量程与分度值(U0)；
根据电压表指针的位置,读取偏转的大格数(n1)与小格数(n2)；
求出被测电压的值：U=10·n1·U0+n2·U0
第一步
第二步
第三步
练习使用电压表
3.用电压表测量电压
将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
将电压表接在电源两端，接通电路，读取的数据是 ＿＿＿＿ V。
在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
一、电压（符号U）
1、电压的意义：要让一段电路中有电流，它的两端就要有电压，电源的作用就是给用电器两端提供电压。
2、电压的单位：
　国际单位：伏特（volt） ，简称伏（ V ）
　常用单位：千伏（kV）；毫伏（mV）
　　 换算：　1 kV =1 000 V= 103 V
　　　　　　　1 mV =0.001 V= 10-3 V
二、电压表
1、电压表：测量电压的仪器。
2、电压表的电路符号：
三、电压表的正确使用方法
1、红色接线柱“+”接正极，黑色接线柱“—”接负极。
2、电压表必须与用电器并联。(可以直接并联在电源两端)
3、确认电压表量程，选择合适的量程接入电路。
V
总结与复习
下列说法正确的是（ ）
A.电路中只要有电压，就会有电流
B.电压一定会使物体中的电子不断移动
C.电路中有电流，电路两端一定有电压
D.电流使导体中不断形成电压
C
电路中有电压，但是不构成通路，就不会有电流。
电路中有电压，但是不构成通路，就不会使电子运动。
电压是形成电流的原因，而电流不是形成电压的原因。
×
×
×
√
学以致用 1
电压的表示符号 ,国际单位是 ,用字母 表示。
（1）对人体的安全电压是 伏
（2）一节干电池的电压是 伏= 毫伏
（3）我国家庭电路的电压是 伏= 千伏
U
伏特
V
≤36
1.5
1500
0.22
220
学以致用 2
下列单位换算的过程和结果都正确的是（ ）
A. 36V=36V ÷1000V ＝
B. 100V ＝100V ×1000mV ＝105V·mV
C. 150mV ＝1500mV ×1000 ＝0.15V
D. 3V＝
D
学以致用 3
如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
学以致用 4
在图示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
学以致用 5
图中，三块电压表的示数各是多少？
2V
12.5V
1V
学以致用 6
