20.1 磁现象 磁场 课件（共36张PPT）人教版物理九年级全一册

(共36张PPT)

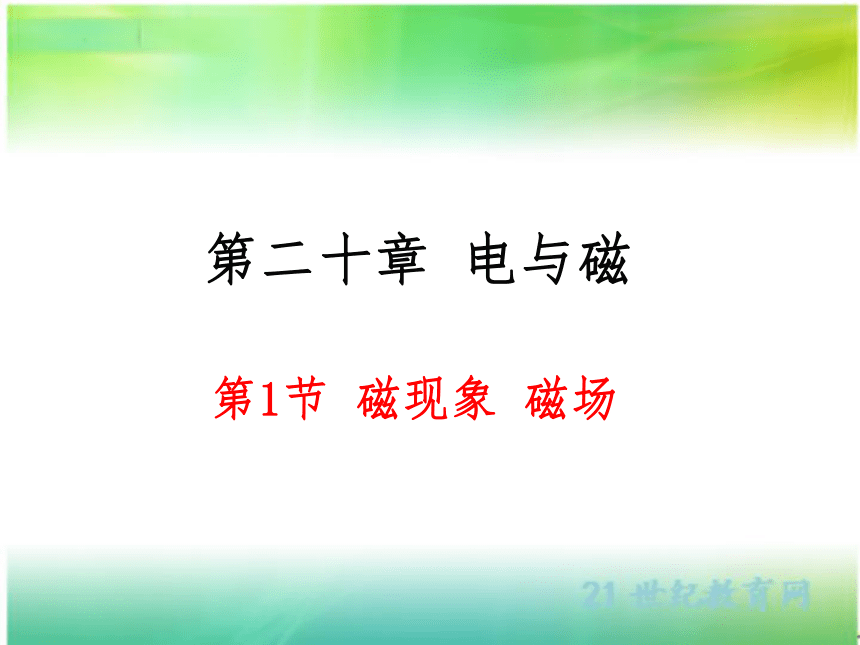

第1节 磁现象 磁场
第二十章 电与磁
现实生活中磁体比较常见，磁现象也很常见，那么都有什么特点呢？
想一想
3世纪时智勇双全的马隆在一次战役中，将敌军引至一条狭窄的山谷中，身穿铁甲的敌军个个都被吸住，动弹不得，而马隆的兵将身穿犀甲，行动如常，敌军以为马隆的兵是神兵，故而大败。马隆胜利是靠的什么？
想一想
1.知道什么是磁体，知道磁体各部分磁性特点；磁体的两极是什么，两级有什么特点。
2.知道磁极间的相互作用规律，类比电荷进行记忆。
3.知道磁场的性质及其分布，知道磁感线反应磁场的特点。
4.知道地磁场，了解地磁场类似于条形磁体，知道地磁场南北极的方向。
目标与任务
1.磁性:能吸引铁、钴、镍 等物质的性质
2.磁体:具有磁性的物体。
依据形状划分：
条形、针形、蹄形、圆柱形。
不能吸引铝、铜。
依据来源划分：
天然磁体；人造磁体。
依据磁性划分：
永磁体；软磁体。
3.磁体的种类：
磁现象
一
各种各样的磁体
各种外形的磁体
4.磁体上吸引能力最强的两个部位叫磁极。
　　（每个磁体都有两个磁极）
　　能够自由转动的磁体，静止时指南的那个磁极叫南极或S极，指北的那个磁极叫北极或N极。
如果磁体被分割成两段或几段后，每一段磁体上是否仍然有N极和S极。
每一段磁体上仍然有N极和S极
5.磁体间相互作用的规律：同名磁极相互排斥，异名磁极相互吸引。
①磁化现象:使原来没有磁性的物体在磁体或电流的作用下获得磁性的过程。
6.磁化
　 被磁化的物体如果是铁棒，获得的磁性会立即消失（软磁体）
　 被磁化的物体如果是钢棒，获得的磁性就会保持较长的时间（永磁体）
N
软铁棒
软铁棒
甲
乙
铁和钢制的物体都能被磁化。
②磁化的方法
用一个磁体在磁性物体上沿一个方向摩擦， 就可使这个物体变成磁体。
铁棒或其它磁性物质
磁体一般都是通过磁化制造出来的。
接触或靠近磁体；
可在磁化后的物体的一端放置一个小磁针，然后根据小磁针的转动方向来确定它的磁极，这是根据同名磁极互相排斥，异名磁极互相吸引的道理来判断的。一般情况下要使物体被磁化,磁铁最好是向一个方向摩擦,来回摩擦磁化的效果不是十分的理想.摩擦时被磁化后物体的磁极与磁铁离开时靠近物体的那一端的磁极相反。
如图所示，在弹簧测力计下挂一条形磁体A，使A在另一条形磁体B的上方从左向右匀速移动，可以看到测力计示数的变化情况是( )
A．逐渐增大
B．逐渐减小
C．选增大后减小
D．先减小后增大
A
例题1
为了判断一根铁棒是否具有磁性，小明进行了如下四个实验，根据实验现象不能确定该铁棒具有磁性的是( )
B
例题2
　　磁针受到了力的作用。
1．磁体周围存在一种看不见、摸不着的物质，称为磁场。
将磁针放到磁体附近，磁针指向发生偏转，说明什么？
力是物体对物体的作用，磁体和磁针没有接触，怎么会有力的作用呢？
磁场
二
2.物理学中把磁场对小磁针作用力的方向，即小磁针静止时北极所指的方向规定为该点的磁场方向。
在磁体上面放一块有机玻璃，玻璃上均匀地撒一些铁屑，轻敲玻璃，观察。
　　磁化后的铁屑就像一个个小磁针，在磁场的作用下，形象地显示出磁场的分布。
3.我们把小磁针在磁场中排列情况，用一根带箭头的曲线画出来，形象地描述磁场，这样的曲线叫作磁感线。
条形磁铁的磁感线
蹄形磁铁的磁感线
（1）磁感线只是假想的曲线，是帮助我们描述磁场 而模拟出的（模型法），实际并不存在，但磁场是客观存在的。
磁感线的特点
（2）在磁体外部，从磁体Ｎ极出发，回到S极；在磁体内部，从S极回到N极为闭合曲线。
（3） 磁感线上任何一点的切线方向表示该点磁场的方向。
（4）磁感线的疏密表示磁场的强弱。磁体两端处磁感线最密，表示其两极处磁性最强。
（5）任何两条磁感线都不会相交。因为磁场中某点的磁场方向只有一个确定的方向。
N
S
A
C
B
磁场的强弱：
A＞C＞B
磁针受力转动是磁场作用的结果，那么指南针在世界各地都能够指南北又是谁的磁场在施加作用呢？
1.地球周围存在的磁场叫作地磁场。
2.研究表明地磁场的形状与条形磁体的磁场很相似。
地磁场
三
地磁N极在地理的南极附近；地磁S极在地理的北极附近。
地理两极与地磁两极相反，且并不完全重合。
地磁场特点
　　我国宋代学者沈括在他所著的《梦溪笔谈》卷二十四中写道："方家以磁石摩针锋，则能指南，然常微偏东，不全南也。"这是我国和世界上关于地磁偏角的最早记载。最早准确的描述了磁偏角这一现象。比西方哥伦布发现这一现象还早了400多年。
磁现象在现代科技生产生活中的应用
四
地质工作者正在进行磁法勘探
磁共振成像的胸部显影片
计算机房的磁带和磁盘存储器
录音带、录像带
磁悬浮列车
连接上海国际机场与市区的磁悬浮列车最高速度达
到431千米/小时，全线长17.3千米。
该列车由德国磁悬浮高速列车国际公司承建，并于
2002年12月31日首次通车。
1.磁性:能吸引铁、钴、镍 等物质的性质。
2.磁体:具有磁性的物体。
3.磁极:磁体上磁性最强的部位。
4.磁极间相互作用的规律:
同名磁极相互排斥，异名磁极相互吸引。
5.地磁场：磁北极在地里南极附近，磁南极在
地里北极附近。
6.磁化：通过电流或磁体的作用获取磁性。
总结与复习
标出磁极的名称和A、B两点的磁场方向。
N
S
N
N
学以致用 1
关于磁感线的说法正确的是 ( )
A.磁感线是由小铁屑形成的
B.磁场中有许多曲线，这些曲线叫磁感线
C.小磁针在磁感线上才受力，在两条磁感线之间不受力
D.磁感线是人们为了形象地描述磁场的分布而假想出来的，实际并不存在
D
学以致用 2
一根条形磁铁，左端为S极，右端为N极。下列表示从S极到N极磁性强弱变化情况的图像中正确的是（ ）
A
C
B
D
D
学以致用 3
甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图所示。那么( )
A．甲、乙都是N极 B．甲、乙都是S极
C．甲是S极，乙是N极 D．甲是N极，乙是S极
如图所示，a、b、c三根铁棒中有一根没有磁性，则这一根可能是( )
A．a B．B C．c D．都有可能
C
A
学以致用 4、5
如图所示，将分别载有一根条形磁铁的两辆小车彼此靠近，然后同时释放，两辆小车将向相反方向运动，最后静止。此现象说明：同名磁极_______________。
相互排斥
学以致用 6
电冰箱门上装有磁性密封条，它是利用了______________的原理；而磁带和磁卡则是利用了它们能够被_______的原理。
实验表明，磁体能吸引壹元硬币，对这种现象解释正确的是( )
A．硬币一定是铁做的，因为磁体能吸引铁
B．硬币一定是铝做的，因为磁体能吸引铝
C．磁体的磁性越强，能吸引的物质种类越多
D. 硬币中含有磁性材料，磁化后能被吸引
磁体吸铁性
磁化
D
学以致用7、8
如下图，甲图所示条形磁铁从中间锯断后如图乙，则有（ ）
A端是N极，B端是 S极，C、D端不是磁极
B. A、B端和C、D端都不是磁极
C. A、C端为N极，B、D端为S极
D. A、D端为N极，B、C端为S极
D
学以致用 9
用细线悬挂一钢针，用一钢棒靠近钢针发现钢棒吸引钢针则：（ ）
A.只有钢针是磁体
B.只有钢棒是磁体
C.钢针和钢棒都是磁体，只是钢针一端和钢棒一端是异名磁极 D.以上三种都可能。
D
学以致用 10
感谢观看
