江苏省东台市创新学校2014-2015学年高二9月月考物理试题（选修）

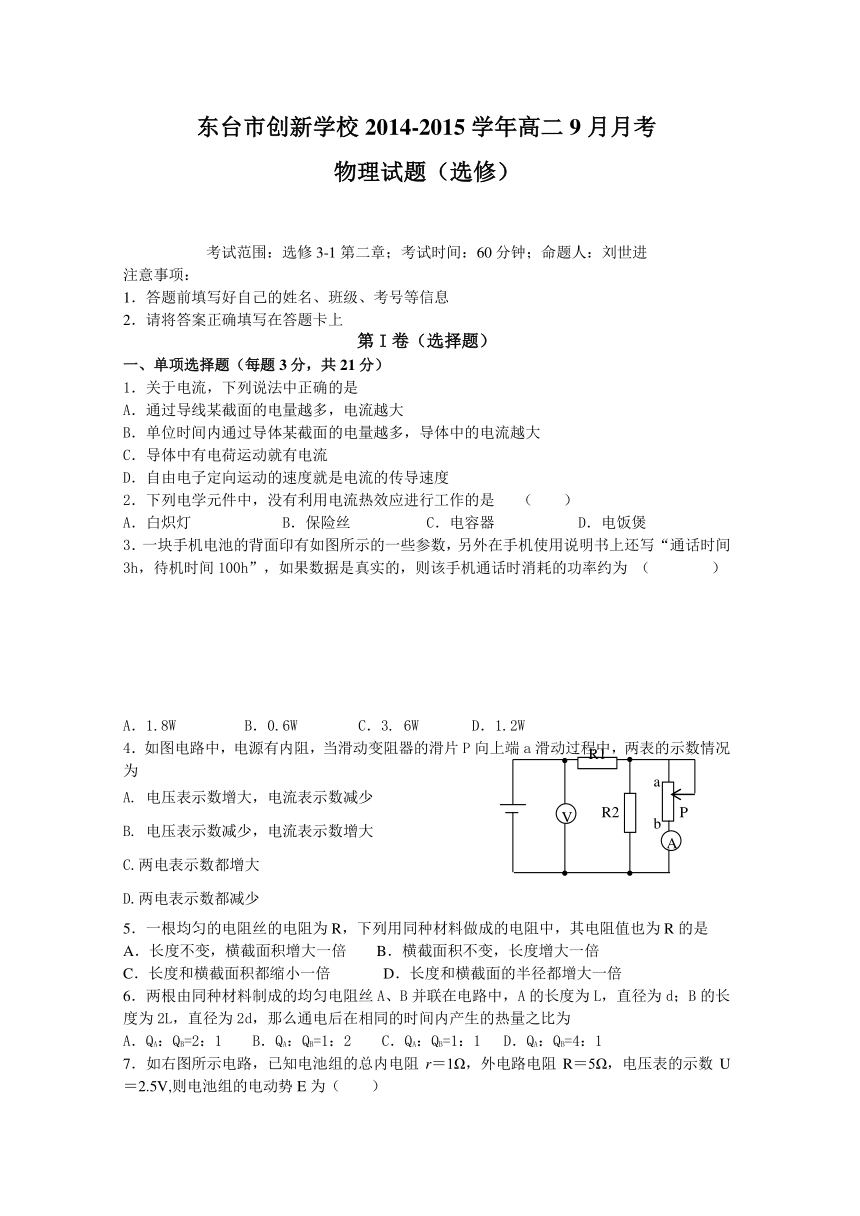

东台市创新学校2014-2015学年高二9月月考
物理试题（选修）
考试范围：选修3-1第二章；考试时间：60分钟；命题人：刘世进
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
第I卷（选择题）
一、单项选择题（每题3分，共21分）
1．关于电流，下列说法中正确的是
A．通过导线某截面的电量越多，电流越大
B．单位时间内通过导体某截面的电量越多，导体中的电流越大
C．导体中有电荷运动就有电流
D．自由电子定向运动的速度就是电流的传导速度
2．下列电学元件中，没有利用电流热效应进行工作的是 （ ）
A．白炽灯 B．保险丝 C．电容器 D．电饭煲
3．一块手机电池的背面印有如图所示的一些参数，另外在手机使用说明书上还写“通话时间3h，待机时间100h”，如果数据是真实的，则该手机通话时消耗的功率约为 （ ）
A．1.8W B．0.6W C．3. 6W D．1.2W
4．如图电路中，电源有内阻，当滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为
A. 电压表示数增大，电流表示数减少
B. 电压表示数减少，电流表示数增大
C.两电表示数都增大
D.两电表示数都减少
5．一根均匀的电阻丝的电阻为R，下列用同种材料做成的电阻中，其电阻值也为R的是
A．长度不变，横截面积增大一倍 B．横截面积不变，长度增大一倍
C．长度和横截面积都缩小一倍 D．长度和横截面的半径都增大一倍
6．两根由同种材料制成的均匀电阻丝A、B并联在电路中，A的长度为L，直径为d；B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比为
A．QA：QB=2：1 B．QA：QB=1：2 C．QA：QB=1：1 D．QA：QB=4：1
7．如右图所示电路，已知电池组的总内电阻r＝1Ω，外电路电阻R＝5Ω，电压表的示数U＝2.5V,则电池组的电动势E为（ ）
A．2.0V　　B．2.5V　　　C．3.0V　　　D．3.5V
二、多项选择题（每题4分，共16分）
8．关于电动势，下列说法正确的是( )
A．电源两极间的电压等于电源电动势
B．电动势越大的电源，将其他形式的能转化为电能的本领越大
C．电源电动势的数值等于内、外电压之和
D．电源电动势与外电路的组成无关
9．关于材料的电阻率，下列说法中正确的是(　 　)
Ａ．导体材料的电阻率与导体的长度成正比，与导体的横截面积成反比
Ｂ．金属导体的电阻率随温度的升高而增大
Ｃ．纯金属的电阻率比合金的电阻率小
Ｄ．产生超导现象时，材料电阻为零，但材料性质没有变，电阻率不为零
10．对于常温下一根阻值为R的金属电阻丝，下列说法正确的是
A．常温下，若将电阻丝均匀拉长为原来的10倍，则电阻变为10R
B．常温下，若将电阻丝从中点对折，电阻变为R/4
C．加在电阻丝上的电压从0逐渐加大到U，则在任意状态下的U/I的值不变
D．若把温度降到绝对零度附近，电阻丝的电阻突然变为零，这种现象称为超导现象
11．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。使用时联接方式可以是串联、也或以是并联，如图所示，则
A、串联时，阻值大的作粗调 B、串联时，阻值大的作微调
C、并联时，阻值大的作微调 D、并联时，阻值大的作粗调

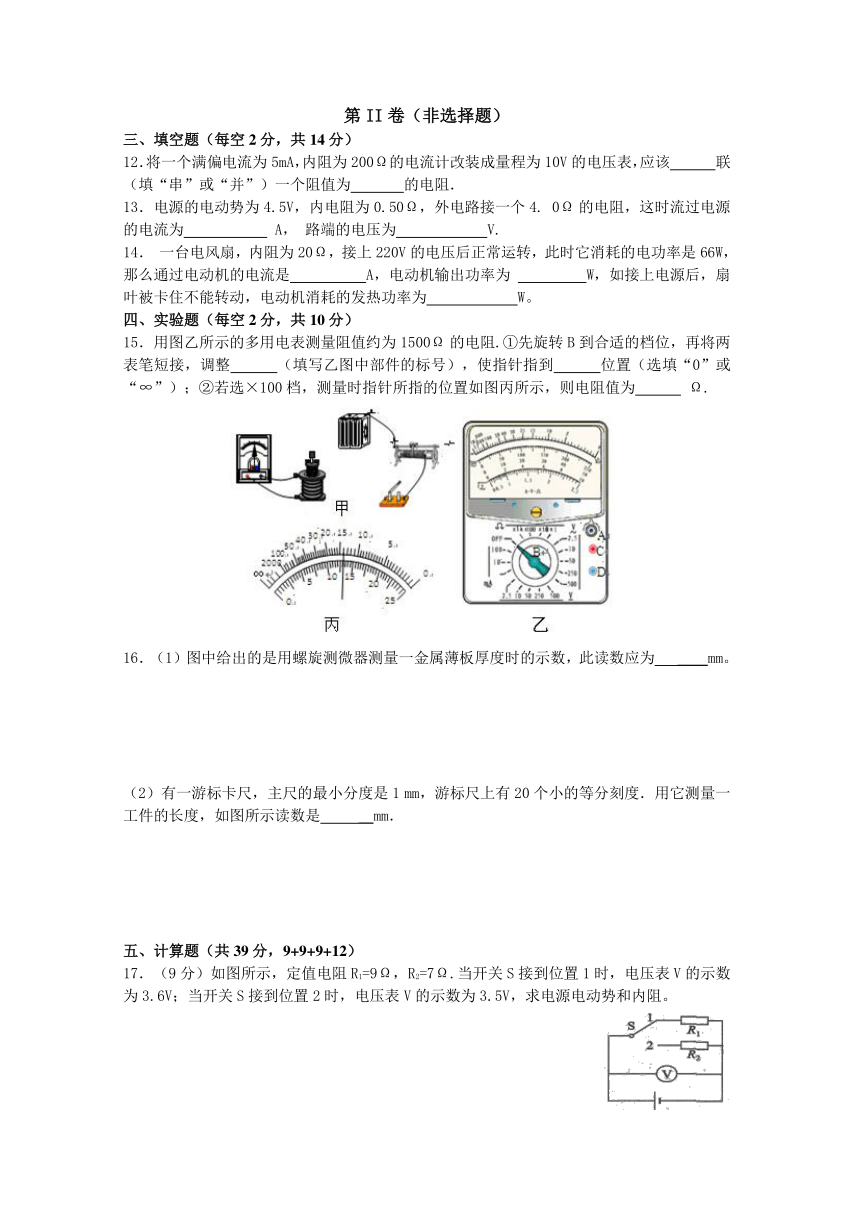

第II卷（非选择题）
三、填空题（每空2分，共14分）
12．将一个满偏电流为5mA，内阻为200Ω的电流计改装成量程为10V的电压表，应该 联（填“串”或“并”）一个阻值为 的电阻．
13．电源的电动势为4.5V，内电阻为0.50Ω，外电路接一个4. 0Ω的电阻，这时流过电源的电流为 A， 路端的电压为 V.
14． 一台电风扇，内阻为20Ω，接上220V的电压后正常运转，此时它消耗的电功率是66W，那么通过电动机的电流是 A，电动机输出功率为 W，如接上电源后，扇叶被卡住不能转动，电动机消耗的发热功率为 W。
四、实验题（每空2分，共10分）
15．用图乙所示的多用电表测量阻值约为1500Ω的电阻.①先旋转B到合适的档位，再将两表笔短接，调整 （填写乙图中部件的标号），使指针指到 位置（选填“0”或“∞”）；②若选×100档，测量时指针所指的位置如图丙所示，则电阻值为 Ω.
16．（1）图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为 ____mm。
（2）有一游标卡尺，主尺的最小分度是1 mm，游标尺上有20个小的等分刻度．用它测量一工件的长度，如图所示读数是 __mm．
五、计算题（共39分，9+9+9+12）
17．（9分）如图所示，定值电阻R1=9Ω，R2=7Ω.当开关S接到位置1时，电压表V的示数为3.6V；当开关S接到位置2时，电压表V的示数为3.5V，求电源电动势和内阻。
18．（9分）一个“220V 1000W”的电热器，在额定电压下通电15分钟。
(1)额定电流多大？
(2)产生的热量是多少焦？
19．（9分）有一个电流表G，内阻Rg=10Ω满偏电流Ig=3mA。要把它改装成量程0～3V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？
20．（12分）有一起重机用的是直流电动机，如图所示，其内阻r＝0.8Ω，线路电阻R＝10Ω，电源电压U＝150V，伏特表的示数为110V，求：
（1）通过电动机的电流．
（2）输入到电动机的功率P入．
（3）电动机的发热功率Pr，电动机输出的机械功率．
高二物理选修参考答案
（1-7每题3分）
1． B 2．C 3．B 4． A 5．C 6．B 7．C
（8-11每题4分）
8．BCD 9．BC 10．BD 11．AC
【解析】
试题分析：由闭合电路欧姆定律知流过电源的电流为
路端电压为
考点：闭合电路欧姆定律
点评：已知电源的电动势，内电阻和外电阻，根据闭合电路欧姆定律求出流过电源的电流，由欧姆定律求出路端电压。
14．：0．3 A， 64．2 W， 2420W
【解析】：
试题分析：电风扇不是纯电阻电路，所以电流=0．3A；电动机输出功率P出=P-I2R=64．2W，电机卡住后为纯电阻电路，发热功率。
考点：非纯电阻电路的功率问题
点评：电动机三个功率的关系是：P电=P热+P机，我们经常运用此关系式求解非纯电阻用电器的电压、电流、功率等各物理量．
15．①A 0 ② 1400
【解析】
试题分析：两表笔短接，调整“欧姆调零旋钮”即A位置，使得指针知道0刻度，图中表的读数为1400
考点：考查了多用电表的使用
16．（１）6.124mm （２）6.45mm
【解析】
试题分析：（1）螺旋测微器读数为：6mm+0.01mm×12.4=6.124mm；（2）游标卡尺读数：0.6cm+0.05mm×9=6.45mm
考点：螺旋测微器及游标卡尺读数。
17．
【解析】
试题分析: 根据闭合电路欧姆定律，得
当开关S处于位置1时，U1=3.6V，R1=9Ω，U1=E-
当开关S处于位置2时，U2=3.5V，R1=7Ω，U2=E-
代入数值解得：
考点：闭合电路的欧姆定律
18． （1）50/11 A （2）9×105J
【解析】
试题分析：
（1）根据功率表达式P=UI可得 ；
（2）电热器产生的热量为。
考点： 本题考查电功率与焦耳热。
19．990Ω 1000Ω
【解析】
试题分析：改装电压表，需要串联一个电阻分压，所以根据欧姆定律可得，解得：
改装后电压表的内阻为
考点：考查了电压表的改装
点评：关键是知道电压表改装时，与电阻的串并联关系，然后根据欧姆定律分析
20．（1）4A（2）440W（3）427.2W
【解析】
试题分析：（1）
（2）
（3）
考点：
点评: 电动机工作时电路是非纯电阻电路，欧姆定律不适用，不能根据求通过电动机的电流，只能对电阻运用欧姆定律进行研究．
