4.3 平面镜成像 课件

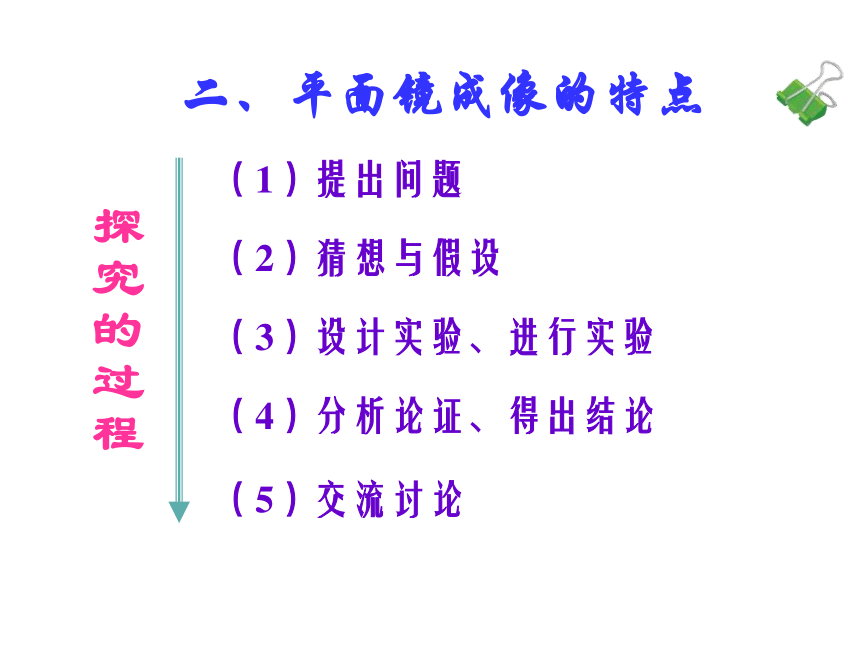

课件45张PPT。请您欣赏请您欣赏请您欣赏请您欣赏平面镜成像平面镜成像4.2平面镜成像湘江中学 物理组一.平面镜认识平面镜：表面平整光滑的镜面（1）提出问题（2）猜想与假设（3）设计实验、进行实验（4）分析论证、得出结论（5）交流讨论二、平面镜成像的特点探究的过程知识储备
1.实像和虚像的概念
2.物距和像距的概念（1）提出问题 平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？（2）猜想与假设（3）实验器材两支完全相同的蜡烛、一块薄玻璃板、

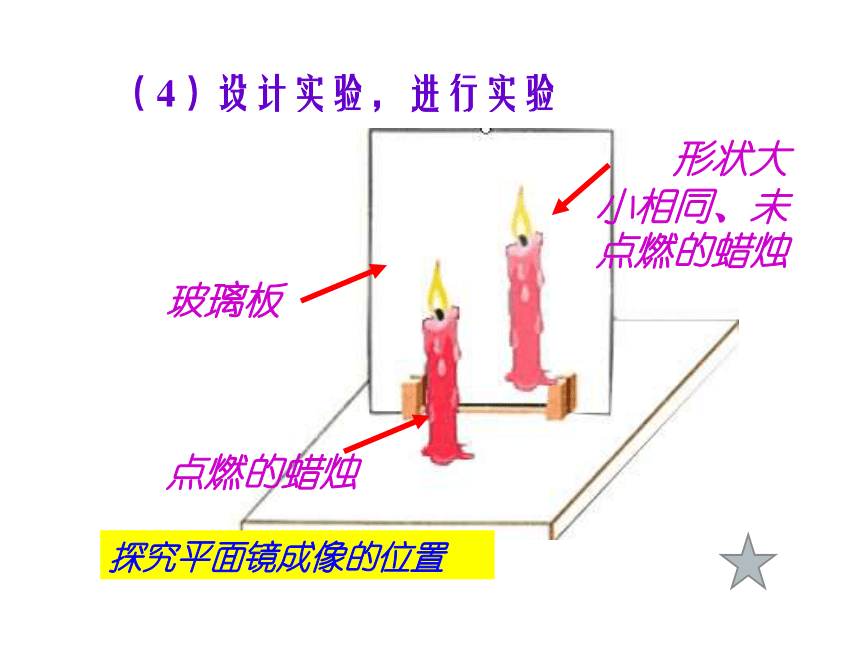

玻璃板支架、光屏、笔、直尺、火柴、一张白纸（4）设计实验，进行实验玻璃板点燃的蜡烛 形状大小相同、未点燃的蜡烛探究平面镜成像的位置 找两个完全相同的物体，分别放在玻璃板的两侧，并移动放在玻璃板后的物体，直到该物体和玻璃板前物体的像完全重合为止，此时该物体的位置即玻璃板前物体的像的位置。思考1、实验中如何确定像的位置？思考2、为什么要用两个完全相同的物体？ 因为平面镜成像实验中需要探究物与像的关系，所以需要在像的位置有替代品来替代虚像，得出像与物的大小相等……思考3、由于玻璃板有一定的厚度，如何测量物与像到镜面的距离？ 在测量物与像到镜面的距离时应选取点燃蜡烛这侧的镜面。像与物的大小相等吗？ 未点燃的蜡烛与像重合。像与物到镜面的距离相等吗？ 像到平面镜的距离等于物体到平面镜的距离。记录数据101020203030相等相等相等①像与物的大小相等。②像到镜面的距离等于物到平面镜的距离。③像与物的连线与镜面垂直。④平面镜成的像是虚像。（4）分析论证、得出结论——
平面镜成像的特点物、像关于平面镜轴对称（5）交流讨论1、为什么要用玻璃板代替平面镜？ 2、为什么要用薄玻璃板而不是厚的？3、为什么玻璃板要垂直放置？4、用光屏的目的是什么？5、重复多做几次试验的目的是什么？ 1、为什么要用玻璃板代替平面镜？ 因为平面镜无法确定像的位置，而透明又有反射性的玻璃板正好可以看到虚像的相对位置。用玻璃板代替平面镜的目的是
便于找到像的位置。 2、为什么要用薄玻璃板而不是厚的？会形成重影3、为什么玻璃板要垂直放直？ 为了使蜡烛在移动的过程中，蜡烛与像重合4、用光屏的目的是什么？ 为了探究平面镜成的是虚像5、重复多做几次试验的目的是什么？ 为了得到普遍的实验规律，避免实验结论的偶然性。平面镜成虚像的原理平面镜成像的作图如图，MN表示平面镜，AB表示镜前的物体，根据平面镜
成像的特点作图。A’B’通过作图，你能归纳方法吗？１、作垂线
２、取等距离
３、画虚像平面镜的作用：1、改变光的传播方向2、成 像穿衣镜,化妆镜,展示柜台后面的镜子平面镜成像的应用：舞蹈演员发现自己的姿势牙医看清别人牙齿的背面1.凸面镜对光线有 作用发散物体在凸面镜中成缩小的虚像.利用凸面镜可以观察到更大的范围.应用:汽车观后镜弯道观察镜三、凸面镜和凹面镜2.凹面镜对光线有 作用会聚可以把平行的光会聚在一点上 应用:太阳灶可以把焦点处发出的光变成平行光应用:手电筒,汽车灯,探照灯的反光装置奥运圣火平面镜成像原理平面镜成像特点光的反射定律平面镜反射面是平面的镜叫平面镜。平面镜成像像和物大小相等平面镜成虚像像和物到镜面的距离相等像和物的连线垂直于镜面小 结作图方法根据成像原理应用成像改变光的传播方向（如：潜望镜）根据成像特点利用平面镜增加视野实像与虚像课堂练习： 1、“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是:
A．山的影子 ( )
B．山的实像
C．山倒立的虚像
D．山正立的虚像DA B C D C2、一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？ （ ）3、小丑在平面镜中的像，图中正确的是（ ）ABCDA4、从平面镜内看到一只钟面上的指针位置如图所示，此时时间是
（ ）。A、7:25B、6:35C、5:25D、4:35D 5、人向平面镜走近时，他在镜中的像将：（ ）
A、变大
B、 变小
C、不变C 6、下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（ ）C7、平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是______
若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_____。（选填“变大”、“变小”、“不变”）反射正立等大的虚像1.54不变 8、指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
( )( )( )( )光的直线传播光的反射光的直线传播光的反射6.两面互成直角的平面镜可以成几个像？3个像
