人教版《17.2欧姆定律》

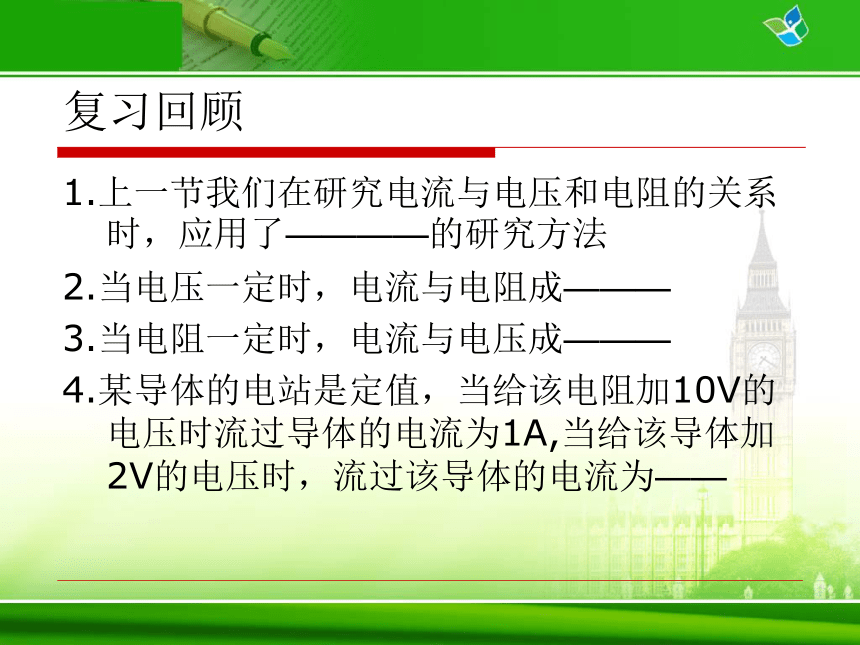

课件12张PPT。第十七章：　欧姆定律第2节 欧姆定律复习回顾1.上一节我们在研究电流与电压和电阻的关系时，应用了————的研究方法
2.当电压一定时，电流与电阻成———
3.当电阻一定时，电流与电压成———

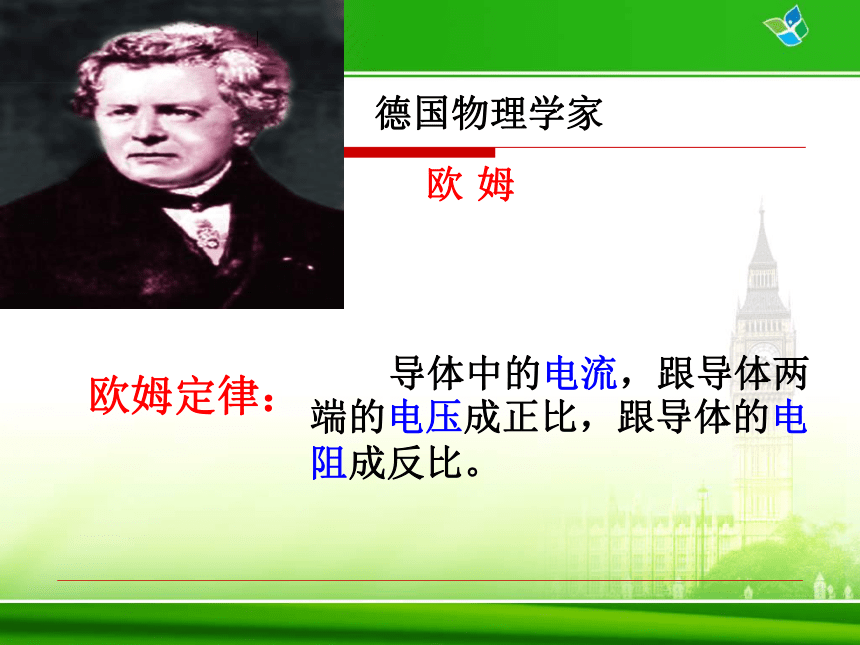

4.某导体的电站是定值，当给该电阻加10V的电压时流过导体的电流为1A,当给该导体加2V的电压时，流过该导体的电流为—— 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。德国物理学家

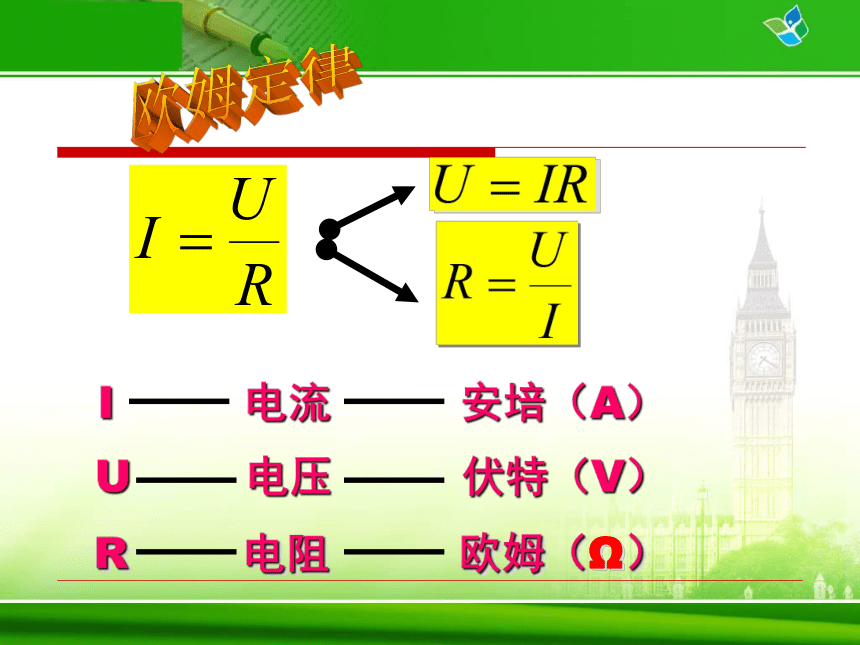

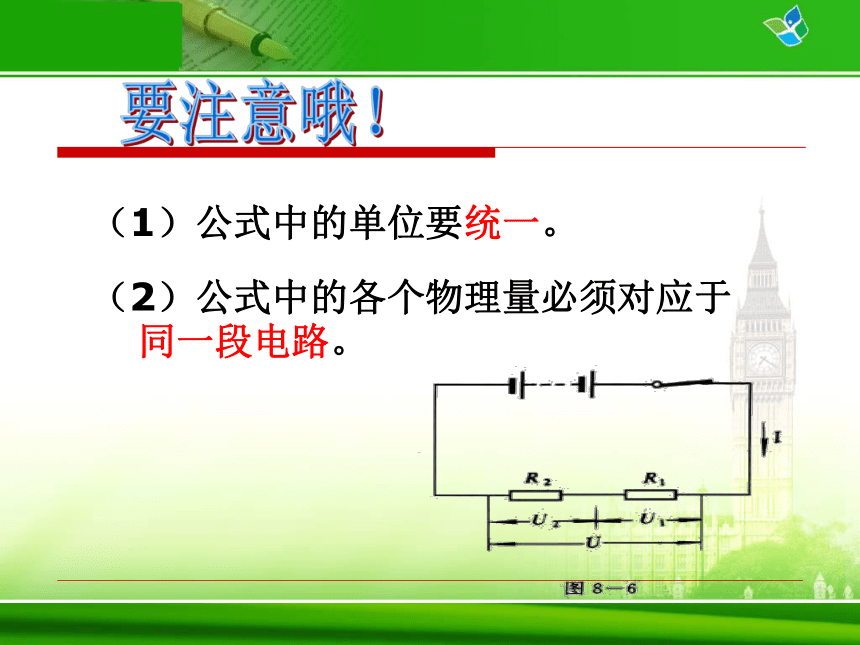

欧 姆欧姆定律： U 电压 伏特（V） I 电流 安培（A） R 电阻 欧姆（Ω）欧姆定律 （1）公式中的单位要统一。

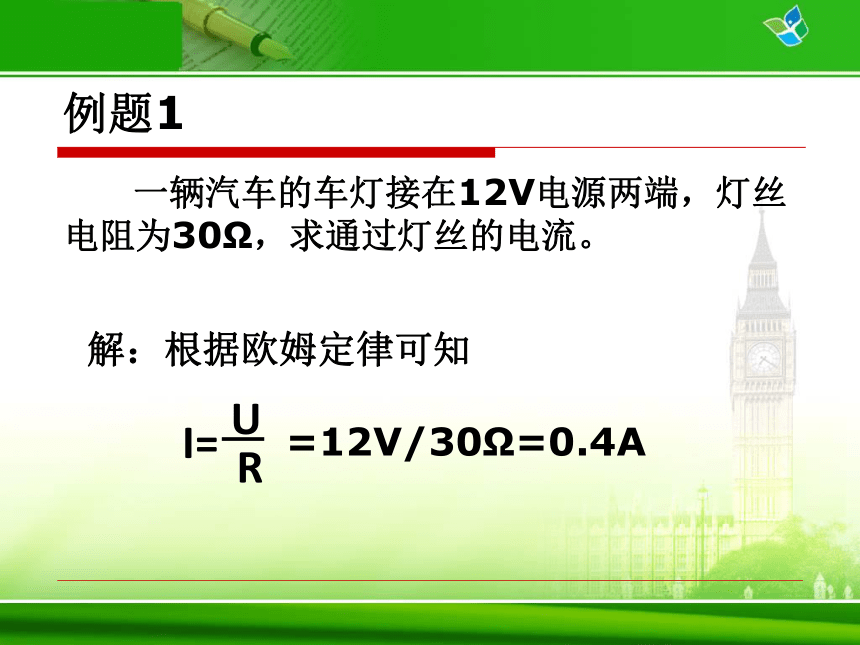

（2）公式中的各个物理量必须对应于 同一段电路。要注意哦！例题1 一辆汽车的车灯接在12V电源两端，灯丝电阻为30Ω，求通过灯丝的电流。解：根据欧姆定律可知
例题2 如图17.2-1所示，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，求电阻R的阻值。图17.2-1解：根据欧姆定律可知例题3 一个熨斗的电阻是0.1KΩ,使用时流过的电流是2.1A，加在电熨斗上的电压是多少？
解： 根据欧姆定律可知
U=IR=2.1A×100Ω=210V科学世界：酒精浓度检测仪算算看吧！ 2.一个定值电阻的阻值是10 Ω，使用时流过的电流是200mA，加在这个定值电阻两端的电压是多大？ 1.一个电熨斗的电阻是80Ω，接在 220V的电压上，流过它的电流是多少? 3.某小灯泡工作时两端的电压是2.5V，用电流表测得此时的电流是300mA，此灯泡工作时的电阻是多少？算算看吧！A、当导体两端电压为零时，导体电阻也为零。
B、导体两端的电压越大，导体的电阻也越大
C、导体中的电流越大，导体的电阻也越大。
D、导体的电阻是导体本身的性质，它的大小与导体两端的电压及导体中的电流无关。
4.根据欧姆定律公式 可导出
关于此式，下列说法正确的是( )D
