高中物理选修3-4（鲁科版）：14生活中的振动课件

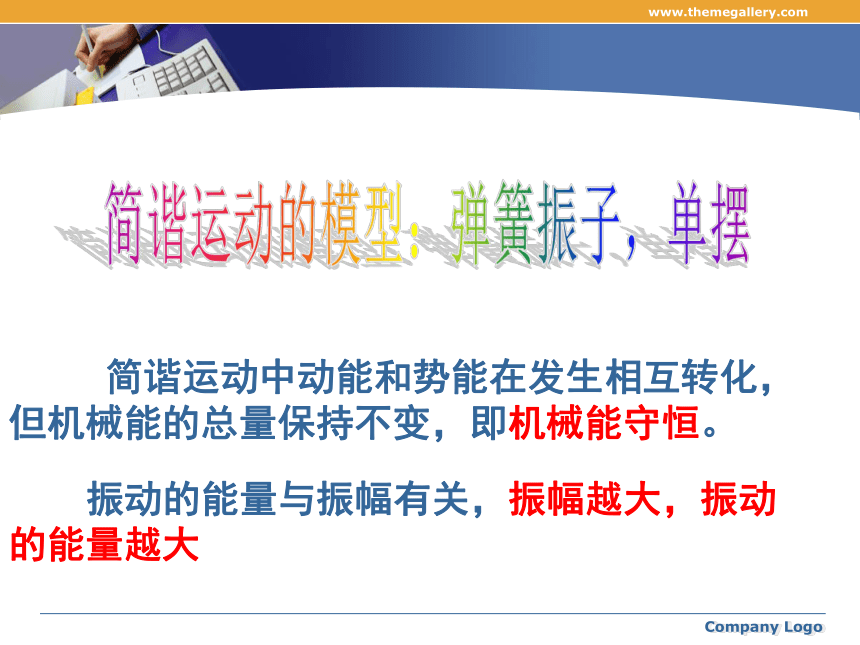

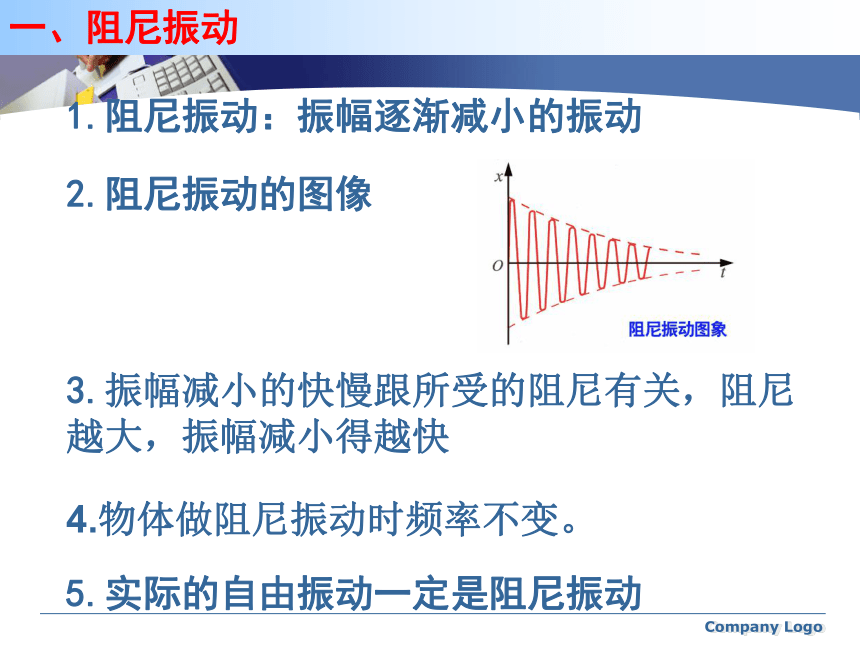

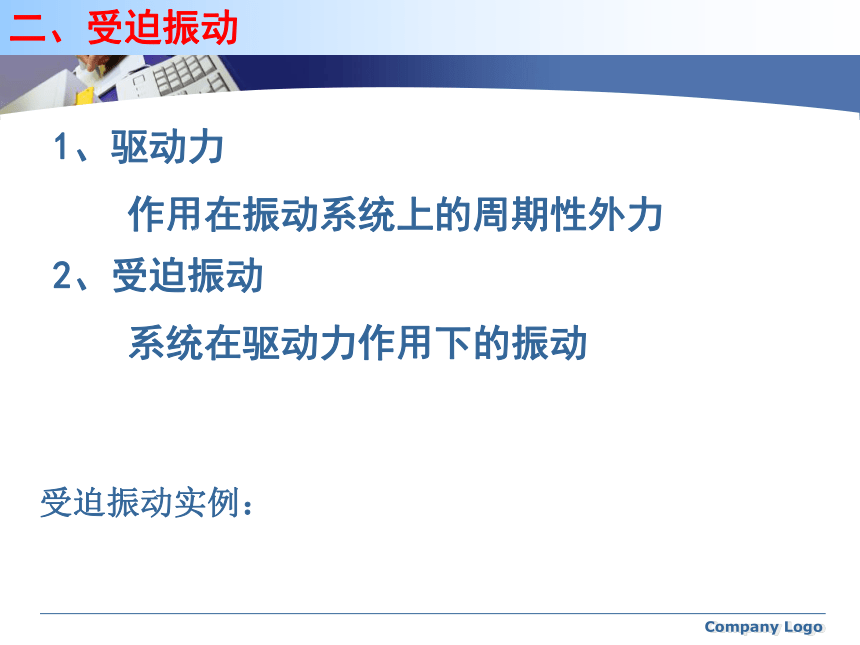

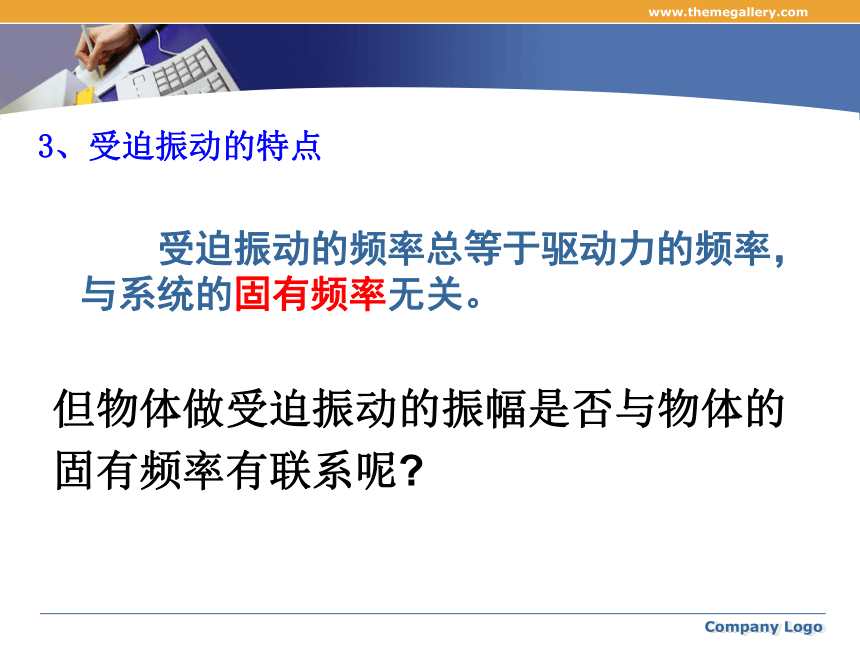

课件19张PPT。生活中的振动zxxkw学 科网www.themegallery.comCompany Logo 振动的能量与振幅有关，振幅越大，振动的能量越大 简谐运动中动能和势能在发生相互转化，但机械能的总量保持不变，即机械能守恒。简谐运动的模型：弹簧振子，单摆www.themegallery.comCompany Logo一、阻尼振动1.阻尼振动：振幅逐渐减小的振动2.阻尼振动的图像3.振幅减小的快慢跟所受的阻尼有关，阻尼越大，振幅减小得越快5.实际的自由振动一定是阻尼振动4.物体做阻尼振动时频率不变。www.themegallery.comCompany Logo受迫振动www.themegallery.comCompany Logo二、受迫振动1、驱动力作用在振动系统上的周期性外力2、受迫振动系统在驱动力作用下的振动受迫振动实例：zxxkwwww.themegallery.comCompany Logo受迫振动的频率跟什么有关呢?受迫振动实例：①跳板在人走过时发生的振动②机器底座在机器运转时发生的振动③听到声音时耳膜的振动③听到声音时耳膜的振动④电磁打点计时器的振针所做的振动学 科网www.themegallery.comCompany Logo3、受迫振动的特点 受迫振动的频率总等于驱动力的频率，与系统的固有频率无关。但物体做受迫振动的振幅是否与物体的固有频率有联系呢?www.themegallery.comCompany Logo 结论2：受迫振动中，
驱动力的频率等于振动物体的固有频率时，振幅最大；驱动力的频率跟固有频率相差越大，振幅越小。www.themegallery.comCompany Logo三、共 振共振 驱动力的频率等于系统的固有频率时，受迫振动的振幅最大，这种现象叫做共振。 驱动力的频率与系统的固有频率相差越少，振幅越大，相差越多，振幅越小。zxxkw的意义：
f驱= f固时，振幅有最大值

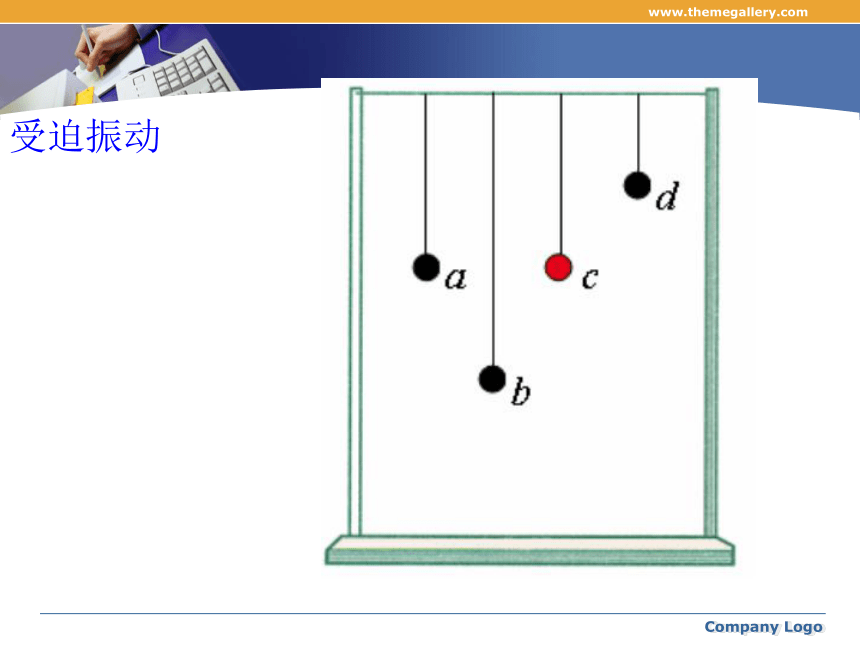

f驱与 f固差别越大时，振幅越小横轴：表示驱动力的频率纵轴：表示受迫振动的振幅图象www.themegallery.comCompany Logo2.如图所示演示装置，一根张紧的水平绳上挂着四个单摆，让b摆摆动，其余各摆也摆动起来，可以发现（ ）
　A.各摆摆动的周期均与b摆相同
　B.a 摆摆动周期最短
　C.c摆摆动周期最长
　D.c摆振幅最大www.themegallery.comCompany Logo生活中的共振现象www.themegallery.comCompany Logo 1831年，一队骑兵通过曼彻斯特附近的一座便桥时，由于马蹄节奏整齐，桥梁发生共振而断裂。生活中的共振现象军队过桥便步走,火车过桥慢行www.themegallery.comCompany Logo 1940年，美国的全长860米的塔柯姆大桥在建成后的4个月就因风共振而倒塌 生活中的共振现象www.themegallery.comCompany Logo共振的防止和应用1、防止 使驱动力的频率与物体的固有频率不同，而且相差越大越好。2、应用 使驱动力的频率接近或等于振动物体的固有频率。www.themegallery.comCompany Logo思考与讨论 美国有一农场农妇，习惯于用吹笛的方式招呼丈夫回家吃饭，可当她有一次吹笛时，居然发现树上的毛毛虫纷纷坠地而死，惊讶之余，她到自己的果园吹了几个小时，一下子将果树上的毛毛虫收拾的一干二净，究其原因，还是笛子发出的声音引起毛毛虫内脏发生剧烈共振而死亡。www.themegallery.comCompany Logo 1.如图所示，是用来测量各种发动机转速的转速计原理图。在同一铁支架NM上焊有固有频率依次为80Hz、60Hz、40Hz、20Hz的四个钢片a、b、c、d。将M端与正在转动的电动机接触，发现b钢片振幅最大，则电动机转速为_______r/min，a、b、c、d此时振动频率为_________。360060Hz课 堂 练 习www.themegallery.comCompany Logo 2.如图所示演示装置，一根张紧的水平绳上挂着四个单摆，让b摆摆动，其余各摆也摆动起来，可以发现（ ）
　A.各摆摆动的周期均与b摆相同
　B.a 摆摆动周期最短
　C.c摆摆动周期最长
　D.c摆振幅最大A课 堂 练 习www.themegallery.comCompany Logo课 堂 练 习 3.汽车的车身是装在弹簧上的，如果这个系统的固有周期是1.5s，汽车在一条起伏不平的路上行驶，路上各凸起处大约都相隔8m，汽车以多大速度行驶时，车身上下颠簸得最剧烈？
