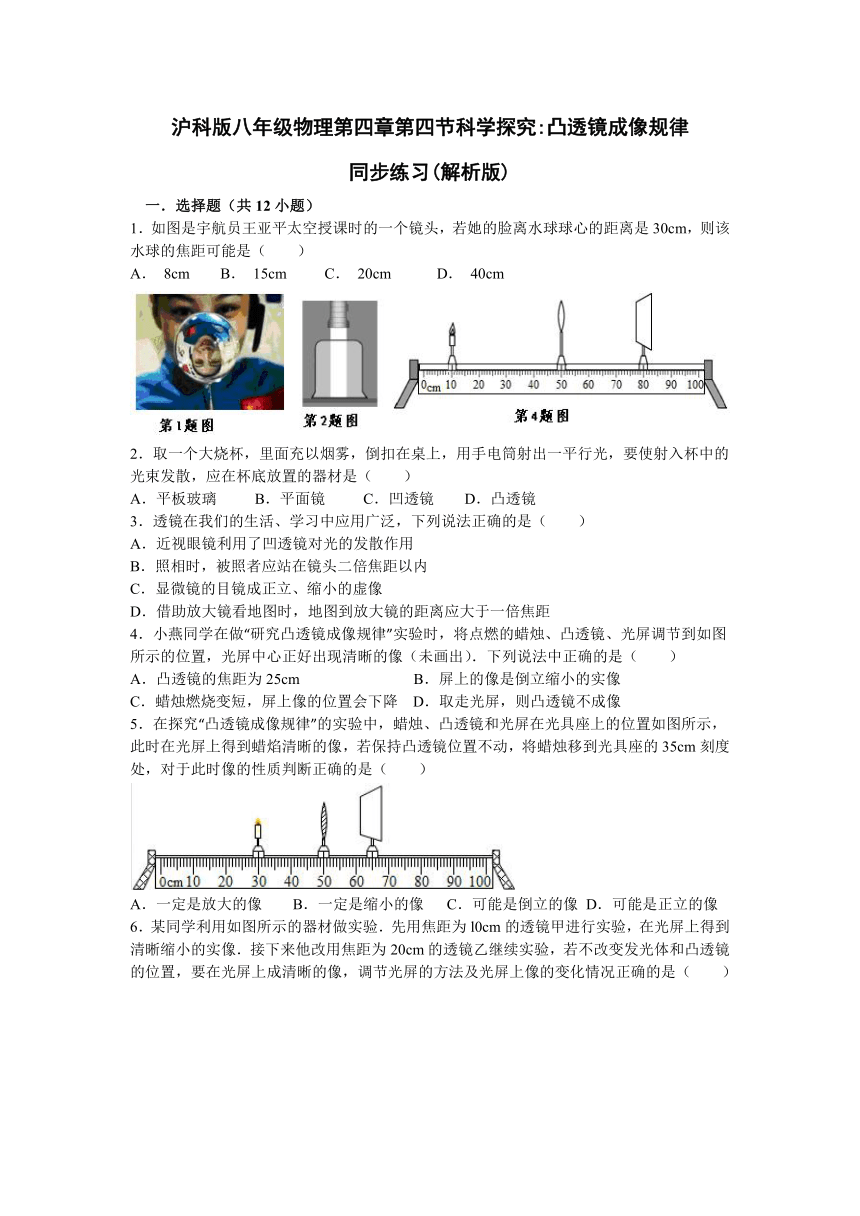

沪科版八年级物理第四章第四节科学探究:凸透镜成像规律
同步练习(解析版)
 一.选择题(共12小题)
1.如图是宇航员王亚平太空授课时的一个镜头,若她的脸离水球球心的距离是30cm,则该水球的焦距可能是(  )
A. 8cm B. 15cm C. 20cm D. 40cm
( http: / / www.21cnjy.com )
2.取一个大烧杯,里面充以烟雾,倒扣在桌上,用手电筒射出一平行光,要使射入杯中的光束发散,应在杯底放置的器材是(  )
A.平板玻璃 B.平面镜 C.凹透镜 D.凸透镜
3.透镜在我们的生活、学习中应用广泛,下列说法正确的是(  )
A.近视眼镜利用了凹透镜对光的发散作用
B.照相时,被照者应站在镜头二倍焦距以内
C.显微镜的目镜成正立、缩小的虚像
D.借助放大镜看地图时,地图到放大镜的距离应大于一倍焦距
4.小燕同学在做“研究凸透镜成像规律”实 ( http: / / www.21cnjy.com )验时,将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置,光屏中心正好出现清晰的像(未画出).下列说法中正确的是(  )
A.凸透镜的焦距为25cm B.屏上的像是倒立缩小的实像
C.蜡烛燃烧变短,屏上像的位置会下降 D.取走光屏,则凸透镜不成像
5.在探究“凸透镜成像规律”的实验中,蜡烛 ( http: / / www.21cnjy.com )、凸透镜和光屏在光具座上的位置如图所示,此时在光屏上得到蜡焰清晰的像,若保持凸透镜位置不动,将蜡烛移到光具座的35cm刻度处,对于此时像的性质判断正确的是(  )
( http: / / www.21cnjy.com )
A.一定是放大的像 B.一定是缩小的像 C.可能是倒立的像 D.可能是正立的像

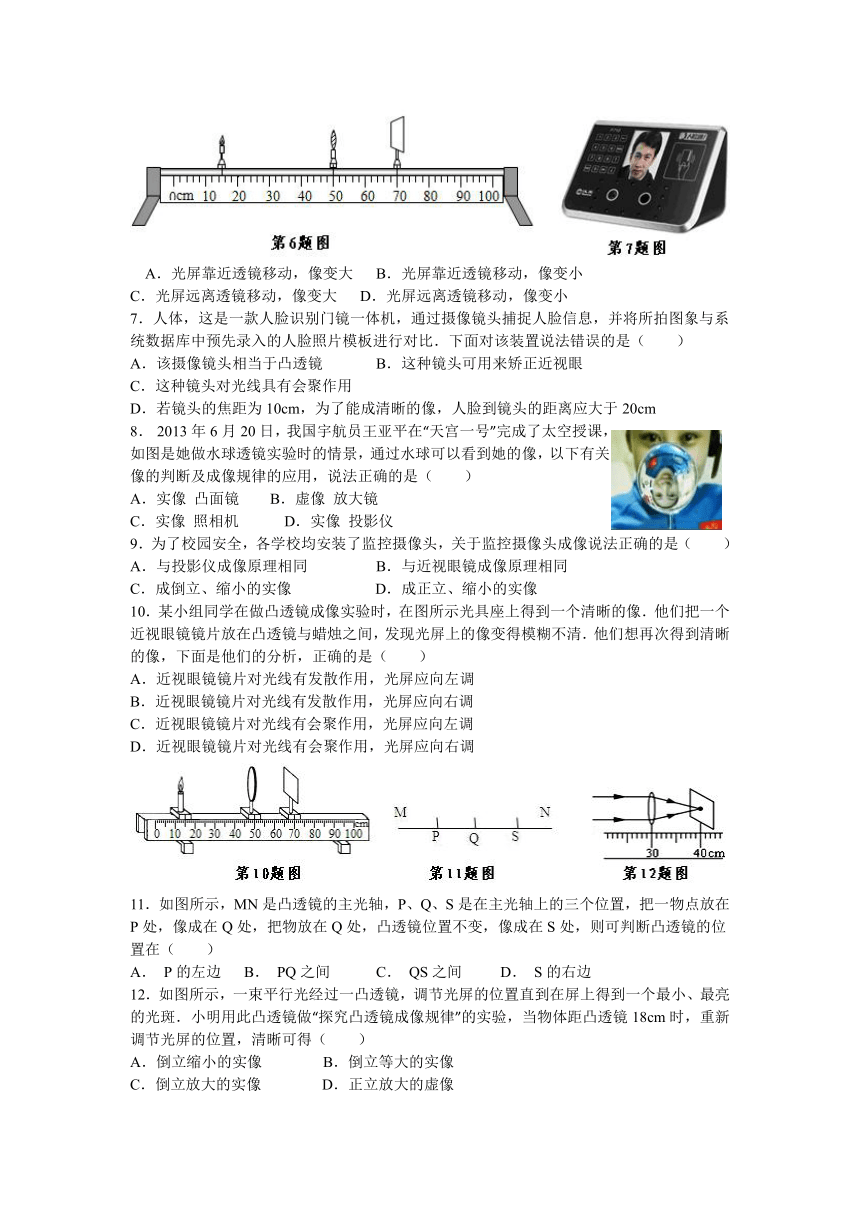

6.某同学利用如图所示的器材做实验.先用焦 ( http: / / www.21cnjy.com )距为l0cm的透镜甲进行实验,在光屏上得到清晰缩小的实像.接下来他改用焦距为20cm的透镜乙继续实验,若不改变发光体和凸透镜的位置,要在光屏上成清晰的像,调节光屏的方法及光屏上像的变化情况正确的是(  )
( http: / / www.21cnjy.com )
 A.光屏靠近透镜移动,像变大 B.光屏靠近透镜移动,像变小
C.光屏远离透镜移动,像变大 D.光屏远离透镜移动,像变小
7.人体,这是一款人脸识别 ( http: / / www.21cnjy.com )门镜一体机,通过摄像镜头捕捉人脸信息,并将所拍图象与系统数据库中预先录入的人脸照片模板进行对比.下面对该装置说法错误的是(  )
A.该摄像镜头相当于凸透镜 B.这种镜头可用来矫正近视眼
C.这种镜头对光线具有会聚作用
D.若镜头的焦距为10cm,为了能成清晰的像,人脸到镜头的距离应大于20cm
8. 2013年6月20日,我国宇航员 ( http: / / www.21cnjy.com )王亚平在“天宫一号”完成了太空授课,如图是她做水球透镜实验时的情景,通过水球可以看到她的像,以下有关像的判断及成像规律的应用,说法正确的是(  )
A.实像 凸面镜 B.虚像 放大镜
C.实像 照相机 D.实像 投影仪
9.为了校园安全,各学校均安装了监控摄像头,关于监控摄像头成像说法正确的是(  )
A.与投影仪成像原理相同 B.与近视眼镜成像原理相同
C.成倒立、缩小的实像 D.成正立、缩小的实像
10.某小组同学在做凸透镜成像实验 ( http: / / www.21cnjy.com )时,在图所示光具座上得到一个清晰的像.他们把一个近视眼镜镜片放在凸透镜与蜡烛之间,发现光屏上的像变得模糊不清.他们想再次得到清晰的像,下面是他们的分析,正确的是(  )
A.近视眼镜镜片对光线有发散作用,光屏应向左调
B.近视眼镜镜片对光线有发散作用,光屏应向右调
C.近视眼镜镜片对光线有会聚作用,光屏应向左调
D.近视眼镜镜片对光线有会聚作用,光屏应向右调
( http: / / www.21cnjy.com )
11.如图所示,MN是凸透镜的主光 ( http: / / www.21cnjy.com )轴,P、Q、S是在主光轴上的三个位置,把一物点放在P处,像成在Q处,把物放在Q处,凸透镜位置不变,像成在S处,则可判断凸透镜的位置在(  )
A. P的左边 B. PQ之间 C. QS之间 D. S的右边
12.如图所示,一束平行光经过一凸透镜,调节 ( http: / / www.21cnjy.com )光屏的位置直到在屏上得到一个最小、最亮的光斑.小明用此凸透镜做“探究凸透镜成像规律”的实验,当物体距凸透镜18cm时,重新调节光屏的位置,清晰可得(  )
A.倒立缩小的实像 B.倒立等大的实像
C.倒立放大的实像 D.正立放大的虚像

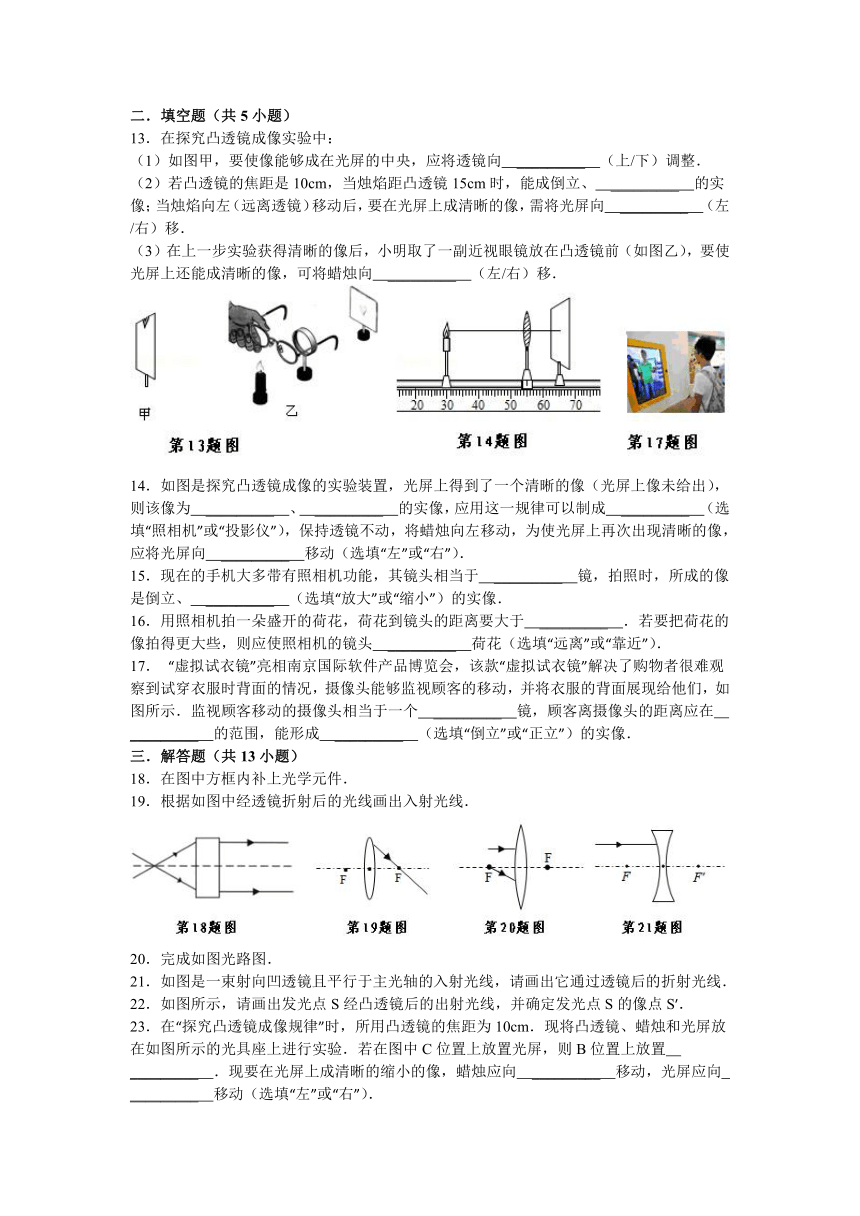

二.填空题(共5小题)
13.在探究凸透镜成像实验中:
(1)如图甲,要使像能够成在光屏的中央,应将透镜向 _________ (上/下)调整.
(2)若凸透镜的焦距是10 ( http: / / www.21cnjy.com )cm,当烛焰距凸透镜15cm时,能成倒立、 _________ 的实像;当烛焰向左(远离透镜)移动后,要在光屏上成清晰的像,需将光屏向 _________ (左/右)移.
(3)在上一步实验获得清 ( http: / / www.21cnjy.com )晰的像后,小明取了一副近视眼镜放在凸透镜前(如图乙),要使光屏上还能成清晰的像,可将蜡烛向 _________ (左/右)移.
14.如图是探究凸透镜成像的实验装置, ( http: / / www.21cnjy.com )光屏上得到了一个清晰的像(光屏上像未给出),则该像为 _________ 、 _________ 的实像,应用这一规律可以制成 _________ (选填“照相机”或“投影仪”),保持透镜不动,将蜡烛向左移动,为使光屏上再次出现清晰的像,应将光屏向 _________ 移动(选填“左”或“右”).
15.现在的手机大多带有照相机功能,其 ( http: / / www.21cnjy.com )镜头相当于 _________ 镜,拍照时,所成的像是倒立、 _________ (选填“放大”或“缩小”)的实像.
16.用照相机拍一朵盛开的荷花,荷 ( http: / / www.21cnjy.com )花到镜头的距离要大于 _________ .若要把荷花的像拍得更大些,则应使照相机的镜头 _________ 荷花(选填“远离”或“靠近”).
17. “虚拟试衣镜”亮相南京国际软件产 ( http: / / www.21cnjy.com )品博览会,该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况,摄像头能够监视顾客的移动,并将衣服的背面展现给他们,如图所示.监视顾客移动的摄像头相当于一个 _________ 镜,顾客离摄像头的距离应在 _________ 的范围,能形成 _________ (选填“倒立”或“正立”)的实像.
三.解答题(共13小题)
18.在图中方框内补上光学元件.
19.根据如图中经透镜折射后的光线画出入射光线.
( http: / / www.21cnjy.com )
20.完成如图光路图.
21.如图是一束射向凹透镜且平行于主光轴的入射光线,请画出它通过透镜后的折射光线.
22.如图所示,请画出发光点S经凸透镜后的出射光线,并确定发光点S的像点S′.
23.在“探究凸透镜成像规律”时,所 ( http: / / www.21cnjy.com )用凸透镜的焦距为10cm.现将凸透镜、蜡烛和光屏放在如图所示的光具座上进行实验.若在图中C位置上放置光屏,则B位置上放置 _________ .现要在光屏上成清晰的缩小的像,蜡烛应向 _________ 移动,光屏应向 _________ 移动(选填“左”或“右”).
( http: / / www.21cnjy.com )

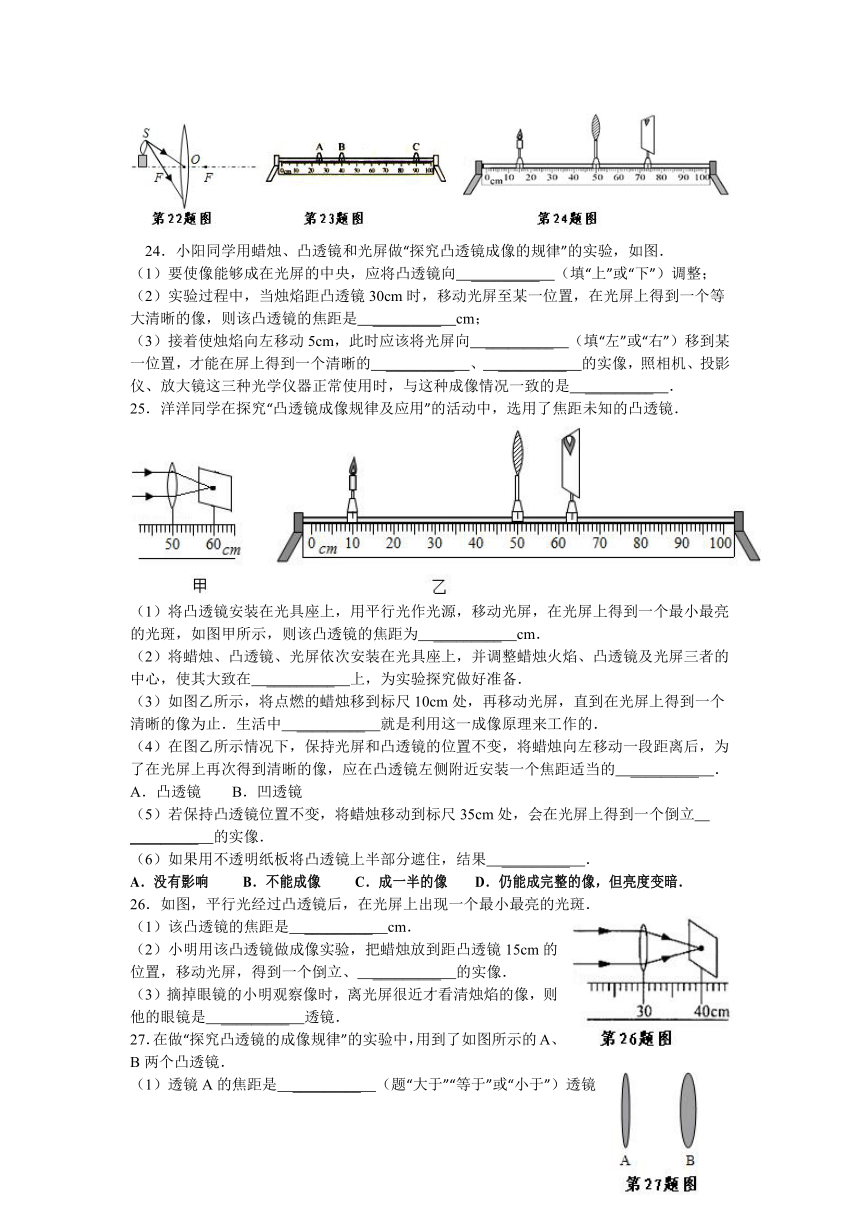

 24.小阳同学用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验,如图.
(1)要使像能够成在光屏的中央,应将凸透镜向 _________ (填“上”或“下”)调整;
(2)实验过程中,当烛焰距凸透镜30c ( http: / / www.21cnjy.com )m时,移动光屏至某一位置,在光屏上得到一个等大清晰的像,则该凸透镜的焦距是 _________ cm;
(3)接着使烛焰向左移动5cm ( http: / / www.21cnjy.com ),此时应该将光屏向 _________ (填“左”或“右”)移到某一位置,才能在屏上得到一个清晰的 _________ 、 _________ 的实像,照相机、投影仪、放大镜这三种光学仪器正常使用时,与这种成像情况一致的是 _________ .
25.洋洋同学在探究“凸透镜成像规律及应用”的活动中,选用了焦距未知的凸透镜.
( http: / / www.21cnjy.com )
(1)将凸透镜安装在光具座上,用平行光 ( http: / / www.21cnjy.com )作光源,移动光屏,在光屏上得到一个最小最亮的光斑,如图甲所示,则该凸透镜的焦距为 _________ cm.
(2)将蜡烛、凸透镜、光屏依次安装在光具座 ( http: / / www.21cnjy.com )上,并调整蜡烛火焰、凸透镜及光屏三者的中心,使其大致在 _________ 上,为实验探究做好准备.
(3)如图乙所示,将点燃的蜡 ( http: / / www.21cnjy.com )烛移到标尺10cm处,再移动光屏,直到在光屏上得到一个清晰的像为止.生活中 _________ 就是利用这一成像原理来工作的.
(4)在图乙所示情况下,保持光屏和凸透 ( http: / / www.21cnjy.com )镜的位置不变,将蜡烛向左移动一段距离后,为了在光屏上再次得到清晰的像,应在凸透镜左侧附近安装一个焦距适当的 _________ .
A.凸透镜 B.凹透镜
(5)若保持凸透镜位置不变,将蜡烛移动到标尺35cm处,会在光屏上得到一个倒立 _________ 的实像.
(6)如果用不透明纸板将凸透镜上半部分遮住,结果 _________ .
A.没有影响 B.不能成像 C.成一半的像 D.仍能成完整的像,但亮度变暗.
26.如图,平行光经过凸透镜后,在光屏上出现一个最小最亮的光斑.
(1)该凸透镜的焦距是 _________ cm.
(2)小明用该凸透镜做成像实验,把蜡烛放到距凸透镜15cm的位置,移动光屏,得到一个倒立、 _________ 的实像.
(3)摘掉眼镜的小明观察像时,离光屏很近才看清烛焰的像,则他的眼镜是 _________ 透镜.
27.在做“探究凸透镜的成像规律”的实验中,用到了如图所示的A、B两个凸透镜.
(1)透镜A的焦距是 _________ (题“大于”“等于”或“小于”)透镜B的焦距.
(2)实验记录时,除了记录焦距、物距和像的性质外,还应记录 _________ ;
(3)当物体向凸透镜靠拢时,光屏上所成的像 _________ (填“变大”“变小”或“不变”);
(4)实验中怎样判断光屏上的像是否最清晰?答: _________ .

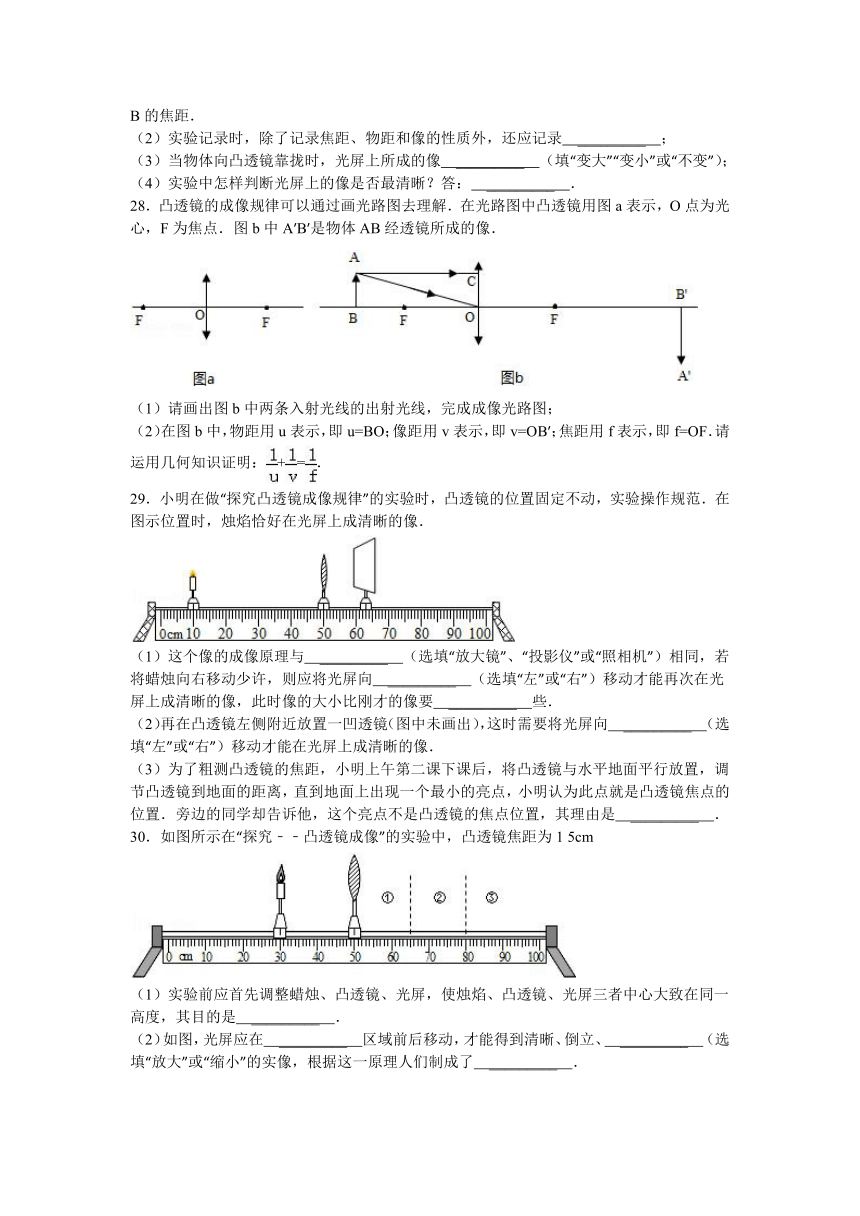

28.凸透镜的成像规律可以通过画光路图去理解.在光路图中凸透镜用图a表示,O点为光心,F为焦点.图b中A′B′是物体AB经透镜所成的像.
( http: / / www.21cnjy.com )
(1)请画出图b中两条入射光线的出射光线,完成成像光路图;
(2)在图b中,物距用u表示,即u=BO;像距用v表示,即v=OB′;焦距用f表示,即f=OF.请运用几何知识证明:+=.
29.小明在做“探究凸透镜成像规律”的实验时,凸透镜的位置固定不动,实验操作规范.在图示位置时,烛焰恰好在光屏上成清晰的像.
( http: / / www.21cnjy.com )
(1)这个像的成像原理与 _________ (选填“放大镜”、“投影仪”或“照相机”)相同,若将蜡烛向右移动少许,则应将光屏向 _________ (选填“左”或“右”)移动才能再次在光屏上成清晰的像,此时像的大小比刚才的像要 _________ 些.
(2)再在凸透镜左侧附近放置一凹透镜(图 ( http: / / www.21cnjy.com )中未画出),这时需要将光屏向 _________ (选填“左”或“右”)移动才能在光屏上成清晰的像.
(3)为了粗测凸透镜的焦距,小明上午第二课下 ( http: / / www.21cnjy.com )课后,将凸透镜与水平地面平行放置,调节凸透镜到地面的距离,直到地面上出现一个最小的亮点,小明认为此点就是凸透镜焦点的位置.旁边的同学却告诉他,这个亮点不是凸透镜的焦点位置,其理由是 _________ .
30.如图所示在“探究﹣﹣凸透镜成像”的实验中,凸透镜焦距为1 5cm
( http: / / www.21cnjy.com )
(1)实验前应首先调整蜡烛、凸透镜、光屏,使烛焰、凸透镜、光屏三者中心大致在同一高度,其目的是 _________ .
(2)如图,光屏应在 _________ 区域前后移动,才能得到清晰、倒立、 _________ (选填“放大”或“缩小”的实像,根据这一原理人们制成了 _________ .
(3)在蜡烛和凸透镜之间放上一个近视眼 ( http: / / www.21cnjy.com )镜,则发现像变得模糊了,这时应适当向 _________ (选填“左”或“右”)移动光屏,才能重新得到清晰的像.
(4)若实验中将光屏换成平面镜,则从侧面 ( http: / / www.21cnjy.com ) _________ (选填“能”或“不能”)看到清晰、倒立的烛焰像,此时蜡烛在平面镜中成像,像与凸透镜大小 _________ .

沪科版八年级物理第四章多彩的光第四节科学探究:凸透镜成像规律同步练习
参考答案与试题解析

一.选择题(共12小题)
1.考点:
主光轴、光心、焦点和焦距.
专题:
透镜及其应用.
分析:
根据凸透镜成实像时,物距大于2倍焦距,成倒立缩小的实像来解答此题.
解答:
解:图中所成的像为倒立、缩小的实像 ( http: / / www.21cnjy.com ),水球具有中间厚,边缘薄的特点,因此水球相当于一个凸透镜,此时王亚平到水球的距离与水球焦距的关系是大于2倍焦距,即30cm>2f,则f<15cm.
故选A.
点评:
本题考查凸透镜成像的规律以及物距、像距和像之间的关系.

2.考点:
透镜的光路图.
专题:
透镜及其应用.
分析:
要解答此题,需要清楚:
平板玻璃可以使光通过,反射效果较差;
平面镜对光线有反射作用,光不能通过平面镜;
凸透镜对光线有会聚作用,凹透镜对光线有发散作用.
解答:
解:
A、平板玻璃可以使光线通过,然后沿平行方向射出,光线不会分散.不符合题意;
B、光照到平面镜上被平面镜反射,不能沿原来的方向继续传播.不符合题意;
C、凹透镜对光线有发散作用,烧杯底部放上凹透镜,光线经过凹透镜后会发散.符合题意;
D、凸透镜对光线有会聚作用,烧杯底部放上凸透镜,光线经过凸透镜后会会聚.不符合题意.
故选C.
点评:
此题考查的是我们对光的反射和折射作用的掌握和应用,熟悉基本规律,读懂题意,是解答此题的关键.

3.考点:
凸透镜成像规律及其探究实验;凹透镜的发散作用.
专题:
透镜及其应用.
分析:
A、掌握近视眼的成因及矫正,近视眼镜是凹透镜,对光线有发散作用;
B、根据照相机是根据物距大于2倍焦距时,凸透镜成倒立缩小实像的原理制成的进行分析;
C、显微镜的目镜成的是正立放大的虚像;
D、根据放大镜是根据物距小于焦距时,凸透镜成正立放大虚像的原理制成的进行分析.
解答:
解:A、近视眼镜是凹透镜,对光线有发散作用,故A正确;
B、照相时,被照者应站在镜头二倍焦距之外,故B错误;
C、显微镜的目镜成正立、放大的虚像,故C错误;
D、借助放大镜看地图时,地图到放大镜的距离应小于一倍焦距,故D错误.
故选:A.
点评:
此题考查了有关凸透镜成像的规律及应用,同时考查了有关近视眼的成因及矫正,是一道基础性题目.

4.考点:
凸透镜成像规律及其探究实验.
专题:
透镜及其应用.
分析:
(1)根据图示信息不能确定焦距大小;
(2)能在光屏上成像,并且物距大于像距,只有u>2f,2f>v>f,成倒立缩小实像;
(3)因为经过光心的光线方向不发生改变,则蜡烛变短时,像应该先上移动;
(4)凸透镜成像与有无光屏无关.
解答:
解:A、根据图示信息不能确定焦距大小,故A错误;
B、能在光屏上成像,并且物距大于像距,只有u>2f,2f>v>f,成倒立缩小实像,故B正确;
C、因为经过光心的光线方向不发生改变,则蜡烛变短时,像应该先上移动,故C错误;
D、凸透镜成像与有无光屏无关,所以取走光屏,则凸透镜仍能成像,故D错误.
故选:B.
点评:
在凸透镜成像实验中,注意物距条件的应用和把握,熟知成像规律是解题关键.

5.考点:
凸透镜成像规律及其探究实验.
专题:
透镜及其应用.
分析:
要解决此题,需要掌握凸透镜成像的规律 ( http: / / www.21cnjy.com ),分析图象中物距和像距的大小关系,得出此时成像的特点及像距、物距与焦距的关系,从而判断当物体在35cm刻度处时物距与焦距的关系,从而得出成像的特点.
解答:
解:由图知,物距大于像距,此时成倒立缩小的实像,因此物距大于2倍焦距,像距处于1倍和2倍焦距之间.
物距u=50cm﹣30cm=20cm;像距v=65cm﹣50cm=15cm.
由上分析得:
20cm>2f f<15cm<2f
解得:7.5cm<f<10cm
将蜡烛移到光具座的35cm刻度处时,物距u=50cm﹣35cm=15cm,处于1倍和2倍焦距之间,所以成倒立放大的实像.
故选A.
点评:
此题考查了有关凸透镜成像的规律,掌握凸 ( http: / / www.21cnjy.com )透镜成像的特点与物距、像距之间的关系.此题需根据物距与像距的大小关系得出成像的特点及物距和像距的范围,难度稍大.

6.考点:
凸透镜成像的应用.
专题:
透镜及其应用.
分析:
首先根据题意“先用焦距为10 ( http: / / www.21cnjy.com )cm的透镜甲进行实验,在屛上得到清晰缩小的实像”可确定物距与焦距的关系,然后再根据凸透镜成实像时,物距与像距的关系来确定调节光屏的方法.
解答:
解:由“先用焦距为10cm的透镜甲进行实验,在屛上得到清晰缩小的实像”可知,此时u>2f;
当改用焦距为20cm的透镜 ( http: / / www.21cnjy.com )乙继续实验,不改变发光体和凸透镜的位置,则相当于减小了物距,因此需增大像距,即要在光屏上成清晰的像,光屏应向远离透镜的方向移动,像变大.
故选C.
点评:
本题考查了凸透镜成像的规律,要注意理解应用.此题比较有拓展性,有一定的拔高难度.

7.考点:
凸透镜成像的应用.
专题:
透镜及其应用.
分析:
摄像机是利用凸透镜成倒立、缩小的实像的原理制成的,当U>2f时,凸透镜才成倒立、缩小的实像.
解答:
解:(1)摄像机的镜头是一个凸透镜,凸透镜 ( http: / / www.21cnjy.com )对光线有会聚作用,利用了当U>2f时,凸透镜成倒立、缩小的实像原理制成.凸透镜的焦距是10cm,当人脸和摄像头的距离大于二倍焦距,也就是大于20cm时,能成倒立、缩小的实像,故选项ACD正确.
(2)矫正近视眼的镜片是凹透镜,不是凸透镜,故B错误.
故选B.
点评:
本题考查了凸透镜的成像特点和应用,要掌握凸透 ( http: / / www.21cnjy.com )镜成像的规律,搞清每种情况下的应用.在学习过程中要善于总结、寻找规律,学着将所学知识与生活实际联系起来.

8.考点:
凸透镜成像的应用.
专题:
透镜及其应用.
分析:
凸透镜成实像时,物距大于像距,成倒立缩小的实像,应用于照相机.
解答:
解:根据图示可知,像为倒立、缩小的实像,那么水球相当于凸透镜,照相机(或摄像机等)就是利用这一成像原理.
故选C.
点评:
根据物距和像距的关系,判断凸透镜成像性质和应用,是一种常用的方法,一定要熟练掌握.

9.考点:
凸透镜成像的应用.
专题:
透镜及其应用.
分析:
凸透镜成像的三种情况和应用:
u>2f,成倒立、缩小的实像,应用于照相机和摄像机.
2f>u>f,成倒立、放大的实像,应用于幻灯机和投影仪.
u<f,成正立、放大的虚像,应用于放大镜和老花镜.
解答:
解:摄像头的原理与照相机原理相同,成倒立、缩小的实像.
故选C.
点评:
此题考查了凸透镜成像的规律和应用,属于基础题.

10.考点:
凸透镜成像的应用.
专题:
应用题;透镜及其应用.
分析:
首先明确近视镜是凹透镜,然后在明确凹透镜光学性质的基础上,即可确定放上凹透镜后像的位置的变化,然后调整光屏的移动方向.
解答:
解:近视眼镜是凹透镜,它对光线有发散作用,所 ( http: / / www.21cnjy.com )以在蜡烛和凸透镜之间放上凹透镜后,蜡烛在凸透镜后面成的像将远离凸透镜,为了使像再成在光屏上,所以要将光屏向右移动.
故选B.
点评:
要确定光屏的移动方向,首先要明确放上的镜片对光线有何作用.

11.考点:
凸透镜成像规律及其探究实验.
专题:
实验分析法.
分析:
凸透镜成实像时,物像在凸透镜的异侧,
U>2f,成倒立、缩小的实像,2f>V>f;
U=2f,成倒立、等大的实像,V=2f;
2f>U>f,成倒立、放大的实像,V>2f.
凸透镜成虚像时,物像在凸透镜的同侧,U<f,成倒正立、放大的虚像,V>U.
解答:
解:A、当凸透镜在P的左边时 ( http: / / www.21cnjy.com ),当物体在P点时,像在Q点,物像在凸透镜的同侧,成正立放大的虚像,V>U.把物放在Q处,凸透镜位置不变,像成在S处,物像在凸透镜的同侧,成正立放大的虚像,V'>U'.符合题意.
B、当凸透镜在PQ之间时,当物体 ( http: / / www.21cnjy.com )在P点时,像在Q点,说明成倒立缩小的实像、或倒立等大的实像、或倒立放大的实像,并且焦距小于PQ且小于凸透镜到像的距离(因为当像是倒立的时候,像距一定大于焦距).把物放在Q处,凸透镜位置不变,此时物距大于一倍焦距,成实像,像一定和物体在凸透镜的异侧,在凸透镜的左侧,不会成在S处.不符合题意.
C、当凸透镜在SQ之间时,当物体在P点时, ( http: / / www.21cnjy.com )像在Q点,物像在凸透镜的同侧,成正立放大的虚像,但是V<U,因为当物体成虚像时,像距不可能小于物距.不符合题意.
D、当凸透镜在S的右边时,和C选项一样,因为当物体成虚像时,像距不可能小于物距.不符合题意.
故选A.
点评:
本题凸透镜成虚像时像距大于物距,以及凸透镜成实像时像距一定大于一倍焦距是解决本题的关键.

12.考点:
凸透镜成像规律及其探究实验.
专题:
应用题;透镜及其应用.
分析:
(1)要解决此题,需要掌握焦点和焦距的 ( http: / / www.21cnjy.com )概念.平行于主光轴的光线会聚于一点,此点为凸透镜的焦点.由焦点到凸透镜光心的距离叫做焦距,粗略测量薄透镜的焦距时,可以测出从焦点到凸透镜的距离即可.
(2)掌握凸透镜成像的规律,知道当物距处于1倍焦距和2倍焦距之间时,成倒立、放大的实像.
解答:
解:从图中光屏上最小、最亮的光斑到透镜的距离就是焦距f=10cm;
当物体距凸透镜18cm 时,物距u=18cm,其介于1倍焦距和2倍焦距之间,故根据凸透镜成像的规律,此时凸透镜成倒立、放大的实像;
故选C.
点评:
(1)本题考查了凸透镜的焦点、焦距的定义.凸透镜成像的三种情况和应用.
(2)学生要熟记规律并能灵活应用规律分析问题,在平时的学习中注意总结规律.

二.填空题(共5小题)
13.考点:
凸透镜成像规律及其探究实验.
专题:
探究型实验综合题.
分析:
(1)如图,像在光屏的上方,说明像比较靠上,根据光线过光心不改变方向,透镜要向下移动,或光屏向上移动,或烛焰向上移动.
(2)①根据凸透镜成像的三种情况进行判断:
u>2f,成倒立、缩小的实像.
2f>u>f,成倒立、放大的实像.
u<f,成正立、放大的虚像.
②光屏上能接到的像是实像,光屏上不能接到的像是虚像.
凸透镜成实像时,物距增大,像距减小,像变小.
(3)近视眼佩戴凹透镜进行矫正,凹 ( http: / / www.21cnjy.com )透镜对光线有发散作用,此时在凸透镜的前面放一个凹透镜,要使光屏上清晰的像,光屏远离凸透镜,或烛焰远离凸透镜.
解答:
解:(1)如图甲,要使像能够成在光屏的中央,根据光线过光心不改变方向,透明向下移动,才能使像成在光屏的中央位置.
(2)①凸透镜的焦距是10cm,当烛焰距凸透镜15cm时,2f>u>f,成倒立、放大的实像.
②要在光屏上成清晰的像,说明凸透镜成实像,当烛焰向左(远离透镜)移动后,需将光屏向左靠近凸透镜.
(3)在上一步实验获得清晰的像后,小明取了一副近视眼镜放在凸透镜前(如图乙),要使光屏上还能成清晰的像,可将蜡烛向左远离凸透镜.
故答案为:(1)下;(2)放大;左;(3)左.
点评:
(1)凸透镜成实像时,物距增大,像距减小,像变小,以及凸透镜成像的三种情况是凸透镜成像习题的重要依据,一定要熟练掌握.
(2)正确理解凸透镜对光线的会聚 ( http: / / www.21cnjy.com )作用和凹透镜对光线的发散作用:凸透镜的会聚作用是使原来的光路变窄,会聚的光线提前会聚,平行光会聚成点,发散的光线变为平行光或发散小一些的光线;凹透镜的发散作用是使原来的光路变宽,会聚的光线错后会聚,平行光线变得发散,发散的光线变得更散.

14.考点:
凸透镜成像规律及其探究实验;凸透镜成像的应用
专题:
透镜及其应用.
分析:
(1)根据凸透镜成像的三种情况和应用进行判断:
u>2f,成倒立、缩小的实像,应用于照相机和摄像机.
2f>u>f,成倒立、放大的实像,应用于幻灯机和投影仪.
u<f,成正立、放大的虚像,应用于放大镜和老花镜.
(2)凸透镜成实像时,物距减小,像距增大,像增大.
解答:
解:如图蜡烛和凸透镜的位置,物距u=2 ( http: / / www.21cnjy.com )5cm,凸透镜的像距是v=10cm,u>v,成倒立、缩小的实像,应用于照相机;将蜡烛向左移动,物距减小,为使光屏上再次出现清晰的像,像距要变大,所以将光屏向左移动.
故答案为:倒立;缩小;照相机;左.
点评:
凸透镜成像的三种情况和应用,以及凸透镜成实像时,物距减小,像距增大,像变大是凸透镜成像习题的重要依据.

15.考点:
凸透镜成像的应用.专题:
透镜及其应用.
分析:
照相机的镜头相当于一个凸透镜,凸透镜成像时,u>2f,成倒立、缩小的实像,应用于照相机.
解答:
解:照相机的镜头相当于一个凸透镜,照相机照相时,底片上得到倒立、缩小的实像.
故答案为:凸透;缩小.
点评:
凸透镜成像的三种情况和应用是凸透镜成像习题的重要依据,一定要熟练掌握:
u>2f,成倒立、缩小的实像,应用于照相机.
2f>u>f,成倒立、放大的实像,应用于幻灯机和投影仪.
u<f,成正立、放大的虚像,应用于放大镜.

16.考点:
凸透镜成像的应用.专题:
透镜及其应用.
分析:
①凸透镜成倒立、缩小的实像,U>2f,应用于照相机和摄像机上.
②凸透镜成实像规律,物近像远像变大.
解答:
解:①照相机的镜头相当于一个凸透镜,所照景物放在镜头的二倍焦距以外,在底片上成缩小的实像;
②由凸透镜成实像规律,物近像远像变大可知,若要把荷花的像拍得更大一些,则应使照相机镜头靠近荷花.
故答案为:两倍焦距;靠近.
点评:
凸透镜成像的成像规律和应用,是凸透镜成像习题的基础内容,一定要熟练掌握.

17.考点:
凸透镜成像的应用.专题:
应用题;透镜及其应用.
分析:
摄像头和照相机的工作原理是相同的,都是物距大于二倍焦距,成倒立、缩小的实像.
解答:
解:摄像头和照相机的镜头相同,都是一个凸透镜,摄像头成倒立、缩小的实像.此时物距要大于凸透镜的二倍焦距.
故答案为:凸透;大于二倍焦距;倒立.
点评:
掌握凸透镜成像的三种情况和应用:u>2f,成倒立、缩小的实像,应用于照相机.
2f>u>f,成倒立、放大的实像,应用于幻灯机.
u<f,成正立、放大的虚像,应用于放大镜.
 三.解答题(共13小题)
18.考点:
透镜的光路图.专题:
作图题.
分析:
要补上光学元件,首要的问题是分清图中折射光线与入射光线相比是会聚了还是发散了,其次是掌握各元件对光线的作用.
解答:
解:图中折射光线比入射光线向主光轴偏折,折射光线比入射光线会聚了,凸透镜对光线起会聚作用,所以应画入凸透镜,如图:
点评:
凸透镜对光线起会聚作用,凹透镜对光 ( http: / / www.21cnjy.com )线起发散作用;折射光线比入射光线向主光轴偏折是会聚了,折射光线比入射光线远离主光轴偏折是发散了;光线沿传播方向延长能交于一点是会聚光线,沿传播方向延长不能交于一点是发散光线;凸透镜起会聚作用其后折射光线不一定是会聚光线,凹透镜起发散作用其后折射光线不一定是发散光线.

19.考点:
透镜的光路图.专题:
作图题.
分析:
在作凸透镜的光路图时,先确定所给光线的特点再根据透镜的光学特点来作图.
解答:
解:对于凸透镜,折射光线过焦点,则入射光线与主光轴平行.
故答案为:
( http: / / www.21cnjy.com )
点评:
凸透镜有三条特殊光线:过光心的光线其 ( http: / / www.21cnjy.com )传播方向不变;过焦点的光线经凸透镜折射后折射光线平行于主光轴;平行于主光轴的光线经凸透镜折射后折射光线通过焦点.

20.考点:
透镜的光路图.专题:
作图题;透镜及其应用.
分析:
在作凸透镜的光路图时,先确定所给的光线的特点再根据透镜的光学特点来作图.
解答:
解:①平行于主光轴的光线经凸透镜折射后会过焦点;
②过焦点的光线经凸透镜折射后,平行于主光轴;
如下图所示:
( http: / / www.21cnjy.com )
点评:
凸透镜三条特殊光线的作图:①通过焦点的 ( http: / / www.21cnjy.com )光线经凸透镜折射后将平行于主光轴.②平行于主光轴的光线经凸透镜折射后将过焦点.③过光心的光线经凸透镜折射后传播方向不改变.

21.考点:
透镜的光路图.专题:
作图题;图像综合题.
分析:
在作凹透镜的光路图时,先确定所给的光线的特点再根据透镜的光学特点来作图.
解答:
解:入射光线平行于主光轴 ( http: / / www.21cnjy.com ),所以该光线经凹透镜折射后,其折射光线的反向延长线过焦点.连接入射光线一侧的焦点和折射点,并延长两点的连线,标出光线的方向.
故答案为:
( http: / / www.21cnjy.com )
点评:
凹透镜三条特殊光线的作图:
①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.
②平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点.
③过光心的光线经凹透镜折射后传播方向不改变.

22.考点:
透镜的光路图.专题:
作图题;透镜及其应用.
分析:
根据过光心的光线经凸透镜后传播方向不变和过焦点的光线经凸透镜折射后折射光线平行于主光轴来作图.
解答:
解:由图可知,一条入射光线过焦点,则过焦点的光线经凸透镜折射后折射光线平行于主光轴;
另一条入射光线过光心,则过光心的光线经凸透镜后传播方向不变;如下图所示:
( http: / / www.21cnjy.com )
点评:
凸透镜有三条特殊光线:过光心的光线 ( http: / / www.21cnjy.com )其传播方向不变;过焦点的光线经凸透镜折射后折射光线平行于主光轴;平行于主光轴的光线经凸透镜折射后折射光线通过焦点;要求做到内容与作图熟练结合.

23.考点:
凸透镜成像规律及其探究实验.专题:
透镜及其应用.
分析:
在做“探究凸透镜成像规律 ( http: / / www.21cnjy.com )”实验时,要将蜡烛、凸透镜、光屏从左到右依次放在光具座上,当物体放在焦点之外时,会成倒立的实像,且物距越小,像距越大,实像越大.
解答:
解:根据实验的要求,必须将凸透镜置于中间处才可成像,所以则B位置上放置凸透镜;
要成缩小的像,就必须使物距大于2倍焦距,像距介于1倍焦距与2倍焦距之间,
已知焦距为10cm,根据图示,物距为13cm,像距为50cm,所以要增大物距,减小像距,只有将蜡烛与光屏均向左移动才可.
故答案为:凸透镜;左;左.
点评:
本题主要考查的是平面镜成像特点的实验方案及凸透镜成像规律的实验.

24.考点:
凸透镜成像规律及其探究实验.专题:
实验题;探究型实验综合题.
分析:
(1)在做凸透镜成像规律的实验时,首先要调整光屏凸透镜烛焰的中心在同一高度上,这样做的目的是使像成在光屏的中心,根据这个思路可解决此题.
(2)根据u=2f时,成倒立、等大的实像,可求得焦距.
(3)凸透镜成实像时,物距减小,像距增大,像变大;
物距大于2f时,成倒立缩小的实像,照相机是根据这个原理制成的.
解答:
解:(1)根据图示的光屏、凸透镜、 ( http: / / www.21cnjy.com )烛焰三者的位置关系可知,光屏的中心高于凸透镜、烛焰的中心,要使像成在光屏的中心,就要使光屏向下调整使三者的中心在同一高度上.
(2)根据题意,当烛焰距凸透镜3 ( http: / / www.21cnjy.com )0cm时,移动光屏至某一位置,在光屏上得到一等大清晰的像,说明此时满足30cm=u=2f,所以f=15cm;
(3)使烛焰向左移动5cm后,此时u=35cm,即u>2f,成倒立、缩小的实像,此时像距2f>v>f,因此需要将光屏左移;
照相机是根据这个原理制成的.
故答案为:(1)下;(2)15;(3)左;倒立;缩小;照相机.
点评:
此题是究凸透镜成像的规律.主要考查了凸透镜成像规律的应用问题,掌握凸透镜成像特点与物距、像距和焦距的关系,并要掌握有关的应用.

25.考点:
凸透镜成像规律及其探究实验.专题:
实验题;探究型实验综合题.
分析:
(1)焦点到凸透镜的距离叫做焦距;
(2)将蜡烛、凸透镜、光屏三者中心调到同一高度,能使像成在光屏的中央;
(3)当u>2f时,成倒立缩小的实像,照相机就是利用此原理制成的;
(4)凹透镜对光线有发散作用;
(5)当2f>u>f时,成倒立放大的实像;
(6)物体由无数点组成,物体上任一 ( http: / / www.21cnjy.com )点射向凸透镜有无数条光线,经凸透镜折射后,有无数条折射光线会聚成该点的像.所以遮住凸透镜的一部分,还有另外的部分光线,经凸透镜折射会聚成像.
解答:
解:(1)由图中,平行光线经凸透镜后会聚到一点,说明凸透镜对光线具有会聚作用;光屏上得到的最小、最亮的光斑便是凸透镜的焦点,
所以焦距为60cm﹣50cm=10cm;
(2)蜡烛、凸透镜、光屏,三者在同一条直线上,三者的中心大致在同一高度,像才能呈在光屏的中心.
(3)将点燃的蜡烛移到标尺 ( http: / / www.21cnjy.com )10cm处,此时的物距为u=50cm﹣10cm=40cm>2f=20cm,在光屏上成倒立缩小的实像,照相机就是利用此原理制成的;
(4)在图乙所示情况下,保持光 ( http: / / www.21cnjy.com )屏和凸透镜的位置不变,将蜡烛向左移动一段距离后,由于凹透镜对光有发散作用,应在凸透镜左侧附近安装一个焦距适当的凹透镜,才能在光屏上再次得到清晰的像;
(5)若保持凸透镜位置不变,将蜡烛移动到标尺 ( http: / / www.21cnjy.com )35cm处,此时物距为u=50cm﹣35cm=15cm,处于蜡烛位于1倍焦距和2倍焦距之间,所以成倒立放大的实像;
(6)遮住凸透镜的上半部,物体上任一 ( http: / / www.21cnjy.com )点射向凸透镜的下半部,经凸透镜折射后,照样能会聚成像,像的大小不发生变化,折射光线减少,会聚成的像变暗.
故答案为:(1)10;(2)同一高度;(3)照相机;(4)B;(5)放大;(6)D.
点评:
凸透镜成像的规律涉及四个 ( http: / / www.21cnjy.com )方面的内容:物距与焦距的关系;成像性质;像距与焦距的关系;应用.只要告诉这四个方面中的一个,就可以确定其余的三个方面.
要确定凸透镜的成像性质,只要知道:物距与焦距的关系、凸透镜成像的应用、像距与焦距的关系这三个方面中的一个即可.

26.考点:
凸透镜成像规律及其探究实验.专题:
实验题;探究型实验综合题.
分析:
(1)掌握凸透镜对光线的会聚作用;根据焦距的概念,计算出焦距的大小.从焦点到凸透镜的距离.
(2)根据凸透镜的成像的 ( http: / / www.21cnjy.com )规律:u>2f,成倒立缩小的实像;u=2f,成倒立等大的实像;f<u<2f,成倒立放大的实像;u=f,不成像;u<f,成正立放大的虚像来解答此题.
(3)近视眼的成因是晶状体太厚,折光 ( http: / / www.21cnjy.com )能力太强,或者眼球在前后方向上太长,因此来自远处一点的光会聚在视网膜前,到达视网膜时已经不是一点而是一个模糊的光斑了;近视眼用凹透镜来矫正.
解答:
解:(1)由图中,平行光线经凸透镜后会 ( http: / / www.21cnjy.com )聚到一点,说明凸透镜对光线具有会聚作用,光屏上得到的最小、最亮的光斑便是凸透镜的焦点,所以焦距为40.0cm﹣30.0cm=10.0cm.
(2)小明用该凸透镜做成像实验,把蜡烛放 ( http: / / www.21cnjy.com )到距凸透镜15cm的位置,即物体恰好处于1倍焦距和2倍焦距之间,所以此时光屏上成一个倒立、放大的实像;
(3)摘掉眼镜的小明观察像时,离光屏很近才看清烛焰的像,即说明小明是近视眼,应该用凹透镜来矫正,故他的眼镜是凹透镜;
故答案为:(1)10.00;(2)放大;(3)凹.
点评:
该题考查了焦距的判断、透镜成像规律的应用和近视眼的矫正方法,是一道综合题.

27.考点:
凸透镜成像规律及其探究实验.专题:
探究型实验综合题.
分析:
(1)凸透镜的折光能力越强,其焦距越小;
(2)探究凸透镜成像的规律,需测量焦距、物距、像距、成像的特点;
(3)当凸透镜成实像时,遵循物近像远像变大的特点;
(4)若光屏上的像最清晰,无论将蜡烛向远离和靠近凸透镜的方向移动,像均会变模糊.
解答:
解:(1)由图知,B凸透镜中间向外凸的程度更大,对光的折射能力更强,则其焦距会更小;
(2)实验记录时,除了记录焦距、物距和像的性质外,还应记录像距;
(3)当物体向凸透镜靠拢时,物距变小,则其在光屏上所成的实像会变大;
(4)实验中应左右移动光屏,反复比较像的清晰度,如果减小或增大像距时,像变模糊,则此时的像最清晰.
故答案为:(1)大于;(2)像距;(3)变大;(4)左右移动光屏,反复比较像的清晰度.
点评:
此题是探究凸透镜成像过程中应注意的一些问题,也是实验中常用到的常识性问题,要掌握并能利用其解决碰到的有关问题.

28.考点:
凸透镜成像规律及其探究实验.专题:
探究型实验综合题.
分析:
(1)先弄清两特殊光线的做法,再在b中完成光路图,经过光心光线不改变方向;平行于主光轴光线折射经过右焦点.两条光线交点就是成像点;
(2)利用几何知识中的三角形相似,对应边成比例,解决物距、像距和焦距之间的定量关系.
解答:
解:(1)经过光心光线不改变方向;平行于主光轴光线折射经过右焦点.两条光线交点就是成像点,光路图如图所示: ( http: / / www.21cnjy.com )
(2)设经过光心光线,左段AO为a,右段OA′为b,
根据几何知识可知:△OA′F′∽△AA′C,:△ABO∽△A′B′O
则=﹣﹣﹣﹣﹣①
=﹣﹣﹣﹣﹣②
即:=﹣﹣﹣﹣﹣①
=﹣﹣﹣﹣﹣②
两式联立消去a、b即得+=.
点评:
本题主要考查了凸透镜成像的光路图画法以及物距、像距和焦距之间的定量关系的推导,充分利用几何知识是解决问题的关键.

29.考点:
凸透镜成像规律及其探究实验.专题:
探究型实验综合题.
分析:
(1)凸透镜成实像时,根据物距和像距的关系,能判断凸透镜的成像情况:
①物距大于像距,成倒立、缩小的实像;
②物距等于像距,成倒立、等大的实像;
③物距小于像距,成倒立、放大的实像,应用于投影仪或幻灯机.
(2)当凹透镜靠近凸透镜时,会聚能力减弱,使像呈在光屏的后方.
(3)平行于主光轴的光线会聚于一点,此 ( http: / / www.21cnjy.com )点为凸透镜的焦点.由焦点到凸透镜光心的距离叫做焦距,粗略测量薄透镜的焦距时,可以测出从焦点到凸透镜的距离即可.
解答:
解:(1)物体到凸透镜的距离是物距,像到凸透镜的距离是像距.
如图,物距大于像距,成倒立、缩小的实像,照相机就是利用此原理制成的.
当凸透镜的位置不变时,只向右移动蜡烛,要使光屏上再次出现一个明亮清晰的像,可以向右移动光屏,才能再一次成像,并且此时的像比刚才的像大.
(2)凹透镜对光线有发散作用,靠近凸透镜时,使光线发散,像会聚在光屏的后方,像距增大,在光屏上要得到清晰的像,光屏要远离凸透镜.
(3)太阳光可以近似看为平行光源,将凸透镜正 ( http: / / www.21cnjy.com )对着太阳光,太阳光经凸透镜后将会聚在焦点.所以把光屏置于另一侧,改变光屏与凸透镜间的距离,直到光屏上出现一个最小、最亮的光斑,这个光斑便为焦点.测出光斑到凸透镜的距离,便是焦距.
故答案为:(1)照相机; 右; 大;(2)右; (3)凸透镜没有正对太阳光放置(太阳光没有平行于主光轴入射到凸透镜上).
点评:
掌握凸透镜成像的两种判断方法:根据物距和焦距的关系,根据物距和像距的关系.
本题涉及到的知识点很多,有焦点、焦距、凸透镜的会聚作用、凹透镜的发散作用、近视眼的原因和矫正等,综合性很强,使试题具有一定的难度.

30.考点:
凸透镜成像规律及其探究实验.
专题:
实验题;探究型实验综合题.
分析:
(1)为使像能成在光屏的中央,应调节烛焰、凸透镜、光屏的中心大致在同一高度;
(2)根据物距大于2倍焦距时,成倒立缩小的实像,像距处于1倍和2倍焦距之间的特点进行分析;
(3)知道近视镜是凹透镜,凹透镜有发散光线的作用,据此分析;
(4)平面镜成的像,像与物的大小相同,像和物的连线与玻璃板垂直,像和物到玻璃板的距离相等当.
解答:
解:(1)点燃蜡烛后,调节烛焰、凸透镜、光屏的中心大致在同一高度上,这样才能使像成在光屏的中央;
(2)由图知,凸透镜焦距是15 ( http: / / www.21cnjy.com )cm,当把凸透镜固定在50cm刻度线位置,蜡烛固定在30cm刻度线位置时,物距为50cm﹣30cm=20cm,即蜡烛在1倍和2倍焦距,所以此时成倒立放大的实像,像在2倍焦距之外,幻灯机(投影仪)是根据这个原理制成的;
(3)在蜡烛和凸透镜之间放上一个近 ( http: / / www.21cnjy.com )视眼镜,由于近视眼镜是凹透镜,对光线有发散作用,所以通过凸透镜的光线比以前会聚得要晚了,像距更大了,因此要得到清晰的像,需将光屏远离凸透镜.
当烛焰距凸透镜40cm时,物距大于2f,移动光屏,可在光屏上得到一个清晰的倒立缩小的实像,照相机就是利用这一成像规律工作的;
(4)平面镜所称成的像是虚像,光屏上不能承接到像;根据平面镜成像特点可知,像与物的大小相同,所以此时蜡烛在平面镜中成像,像与蜡烛大小相等.
故答案为:(1)使像成在光屏的中央;
(2)③;放大;幻灯机;
(3)右;
(4)不能;相等.
点评:
此题探究了凸透镜成像的规律, ( http: / / www.21cnjy.com )考查了学生对实验操作的要求.一定要注意实验前的调整工作.为使像成在光屏的中央,应使凸透镜、烛焰、光屏的中心大致在同一高度处.同时考查了凸透镜成像的规律,要熟记规律,特别注意成像特点与物距之间的关系.同时考查了凹透镜对光线的发散作用.
同课章节目录
