第15章 电流和电路 基础题（含答案）2023—2024学年九年级物理人教版全一册

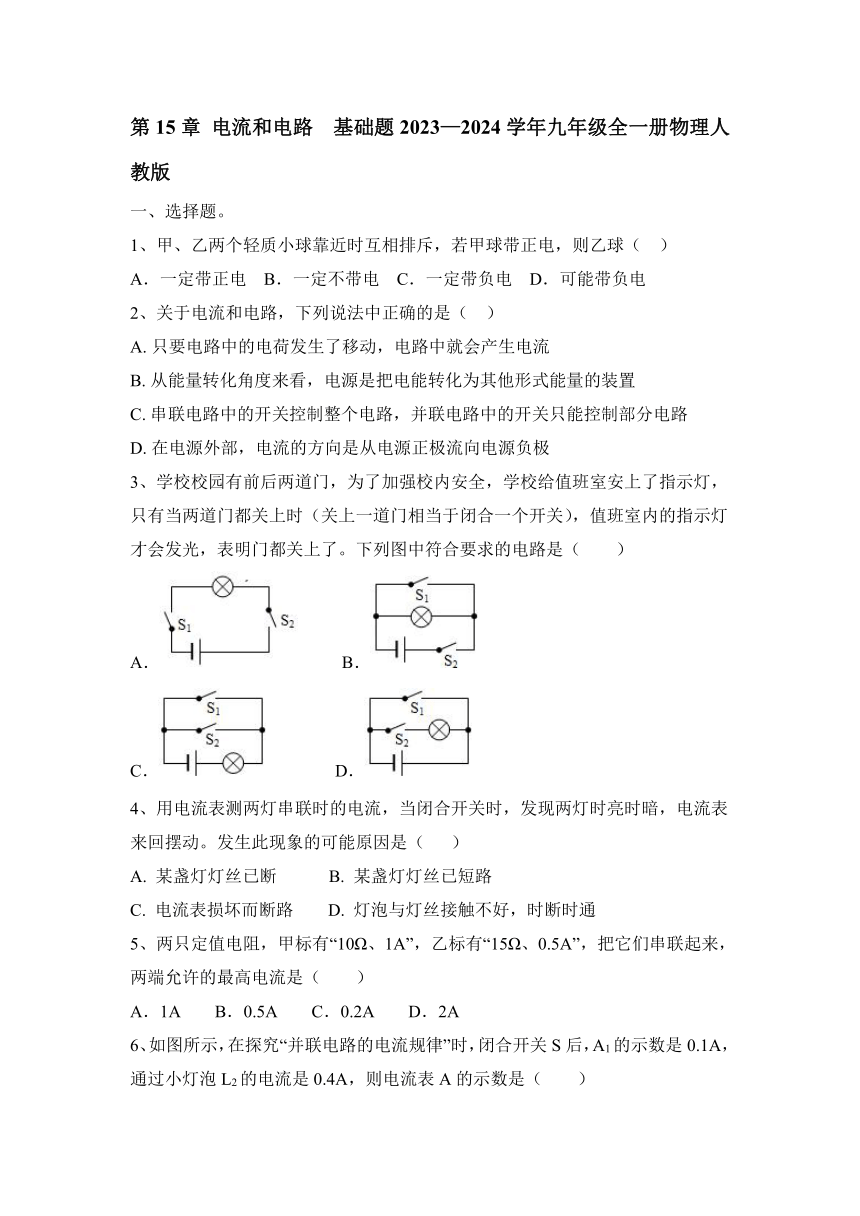

第15章 电流和电路 基础题2023—2024学年九年级全一册物理人教版
一、选择题。
1、甲、乙两个轻质小球靠近时互相排斥，若甲球带正电，则乙球（ ）
A．一定带正电 B．一定不带电 C．一定带负电 D．可能带负电
2、关于电流和电路，下列说法中正确的是（ ）
A. 只要电路中的电荷发生了移动，电路中就会产生电流
B. 从能量转化角度来看，电源是把电能转化为其他形式能量的装置
C. 串联电路中的开关控制整个电路，并联电路中的开关只能控制部分电路
D. 在电源外部，电流的方向是从电源正极流向电源负极
3、学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。下列图中符合要求的电路是（　　）
A． B．
C． D．
4、用电流表测两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表来回摆动。发生此现象的可能原因是（ ）
A. 某盏灯灯丝已断 B. 某盏灯灯丝已短路
C. 电流表损坏而断路 D. 灯泡与灯丝接触不好，时断时通
5、两只定值电阻，甲标有“10Ω、1A”，乙标有“15Ω、0.5A”，把它们串联起来，两端允许的最高电流是（　　）
A．1A B．0.5A C．0.2A D．2A

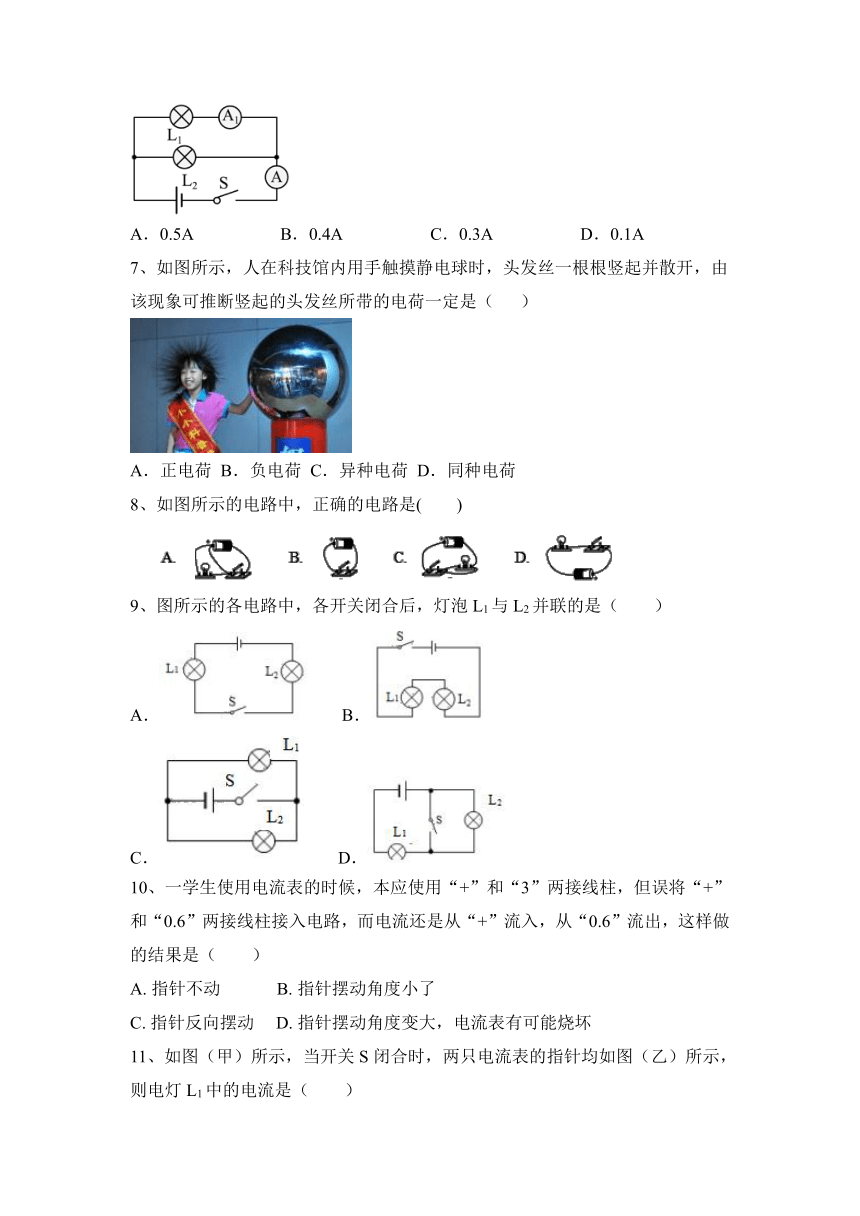

6、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，A1的示数是0.1A，通过小灯泡L2的电流是0.4A，则电流表A的示数是（　　）
A．0.5A B．0.4A C．0.3A D．0.1A
7、如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是（ ）
A．正电荷 B．负电荷 C．异种电荷 D．同种电荷
8、如图所示的电路中，正确的电路是( )
9、图所示的各电路中，各开关闭合后，灯泡L1与L2并联的是（　　）
A． B．
C． D．
10、一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（　　）
A. 指针不动 B. 指针摆动角度小了
C. 指针反向摆动 D. 指针摆动角度变大，电流表有可能烧坏

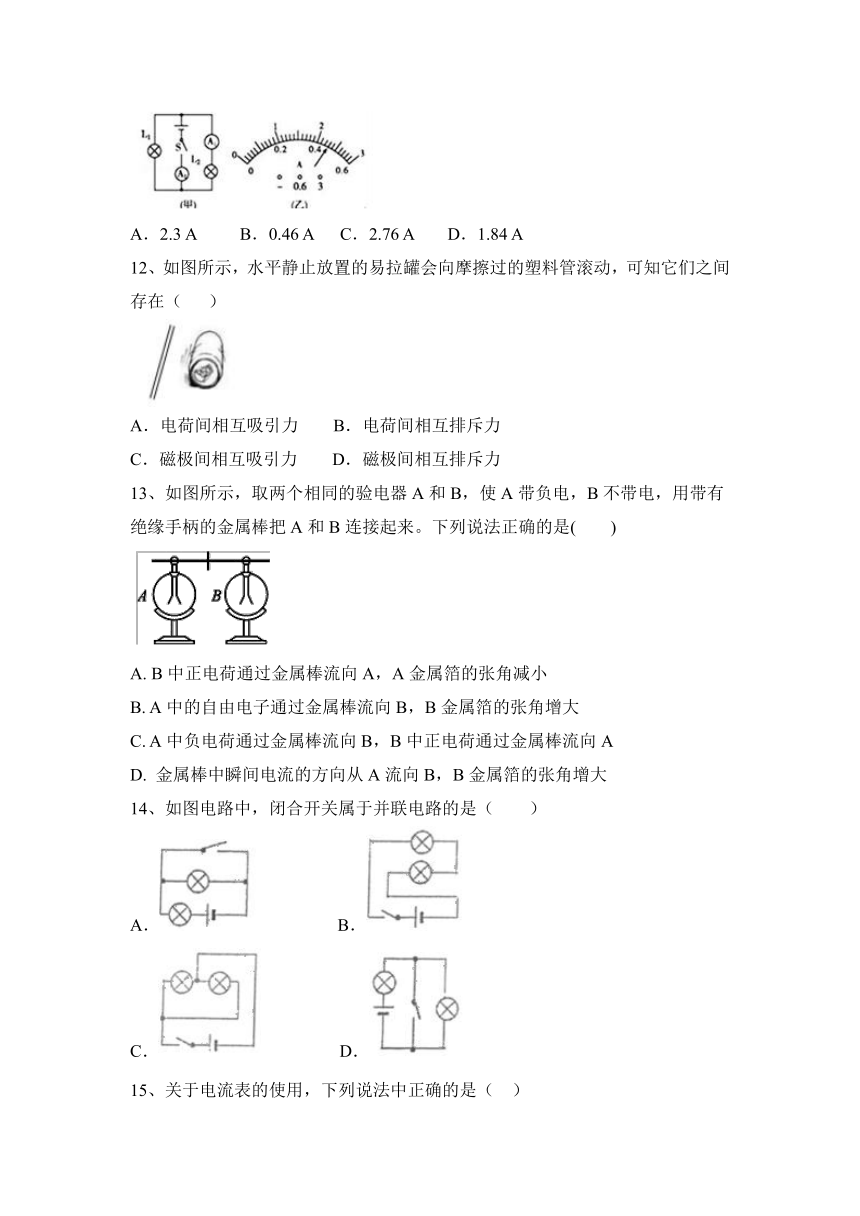

11、如图（甲）所示，当开关S闭合时，两只电流表的指针均如图（乙）所示，则电灯L1中的电流是（　　）
A．2.3 A B．0.46 A C．2.76 A D．1.84 A
12、如图所示，水平静止放置的易拉罐会向摩擦过的塑料管滚动，可知它们之间存在（ ）
A．电荷间相互吸引力 B．电荷间相互排斥力
C．磁极间相互吸引力 D．磁极间相互排斥力
13、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是( )
A. B中正电荷通过金属棒流向A，A金属箔的张角减小
B. A中的自由电子通过金属棒流向B，B金属箔的张角增大
C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
14、如图电路中，闭合开关属于并联电路的是（　　）
A． B．
C． D．

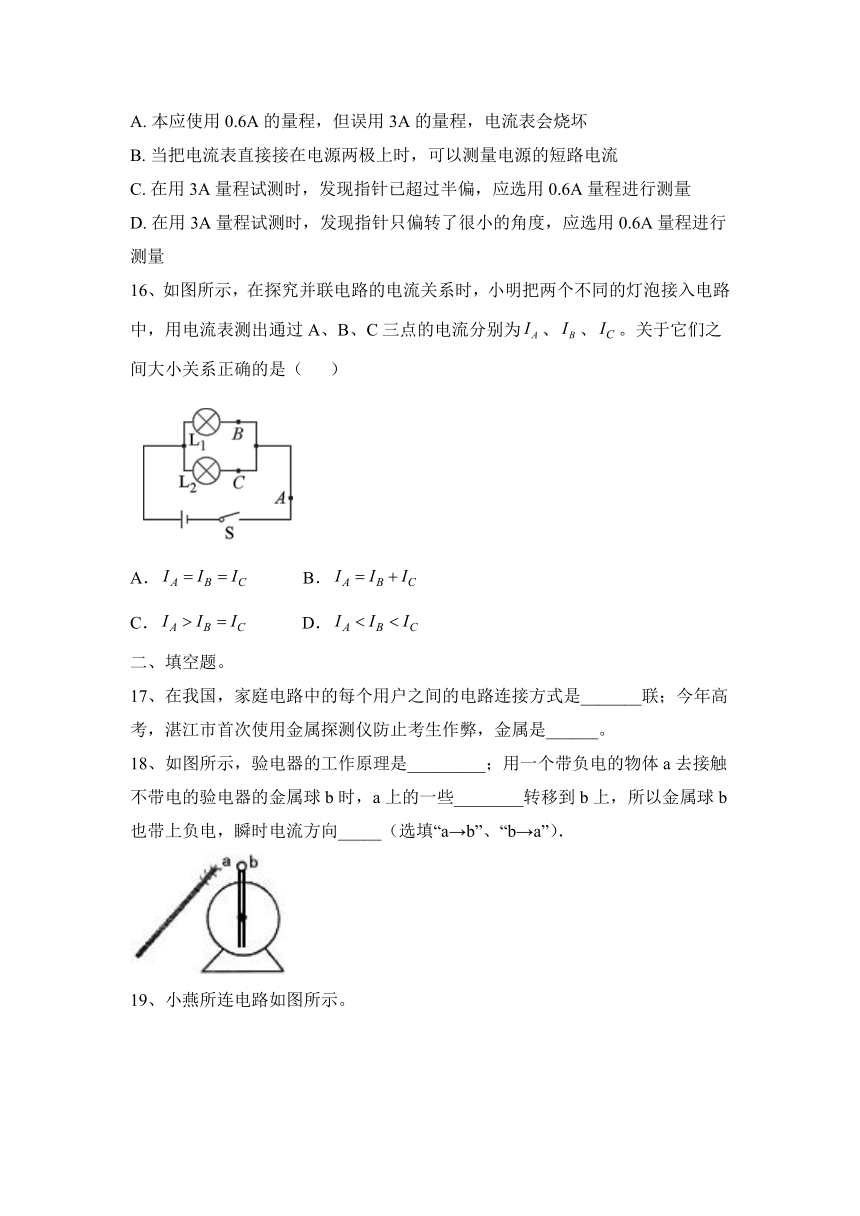

15、关于电流表的使用，下列说法中正确的是（ ）
A. 本应使用0.6A的量程，但误用3A的量程，电流表会烧坏
B. 当把电流表直接接在电源两极上时，可以测量电源的短路电流
C. 在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量
D. 在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量
16、如图所示，在探究并联电路的电流关系时，小明把两个不同的灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为、、。关于它们之间大小关系正确的是（ ）
A． B．
C． D．
二、填空题。
17、在我国，家庭电路中的每个用户之间的电路连接方式是_______联；今年高 考，湛江市首次使用金属探测仪防止考生作弊，金属是______。
18、如图所示，验电器的工作原理是_________；用一个带负电的物体a去接触不带电的验电器的金属球b时，a上的一些________转移到b上，所以金属球b也带上负电，瞬时电流方向_____（选填“a→b”、“b→a”）．
19、小燕所连电路如图所示。
(1)若开关闭合,　　　　(选填“L1”或“L2”)被短路。
(2)若要连成两灯串联的电路,要拆除导线　　　　。
(3)若要连成两灯并联的电路,需要改装其中一条导线,请在图中需要改装的导线上打“ ”,并画出正确连接的导线。
20、如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
21、如甲图所示：
当开关S闭合后，电流表的指针偏转均如乙图所示，其中a电流表测量的是通过
　 　（选填“电源”“L1”或“L2”）的电流，b电流表的读数应为　 　A．流过L2灯的电流为　 　A。
22、如图所示，绸子与玻璃棒摩擦后都带上了电，绸子带______电。用这个带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，则小球______（选填“一定带正电”、“一定带负电”或“可能不带电”）。
三、作图题。
23、请根据电路图，把实物元件用线连接起来．注意：实物图导线不得交叉．
四、实验题。
24、王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是：
，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是：
。
25、探究并联电路的电流规律。
装置图
实验步骤表格 1.按照图把两个灯泡L1、L2串联起来接在电源上； 2.用电流表分别测出L1和L2和干路电流。 3.将数据填入表格，详解数据，得出结论。 电流表位置干路L2L1电流I/A0.30.20.1
4.讨论：并联电路中，_________。公式为：________。
问题讨论 1.在上图中，要求两个灯泡组成并联关系，然后与开关和电源连成电路，而电流表则可以测量单独流过灯泡L1的电流，请按上述要求连接电路。___________ 2实验过程中，电流表的示数为0.24A，请你在上面的标出接线柱和指针的位置。______
四、计算题。
26、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
第15章 电流和电路 基础题2023—2024学年九年级全一册物理人教版
一、选择题。
1、甲、乙两个轻质小球靠近时互相排斥，若甲球带正电，则乙球（ ）
A．一定带正电 B．一定不带电 C．一定带负电 D．可能带负电
【答案】A
2、关于电流和电路，下列说法中正确的是（ ）
A. 只要电路中的电荷发生了移动，电路中就会产生电流
B. 从能量转化角度来看，电源是把电能转化为其他形式能量的装置
C. 串联电路中的开关控制整个电路，并联电路中的开关只能控制部分电路
D. 在电源外部，电流的方向是从电源正极流向电源负极
【答案】D
3、学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。下列图中符合要求的电路是（　　）
A． B．
C． D．
【答案】A
4、用电流表测两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表来回摆动。发生此现象的可能原因是（ ）
A. 某盏灯灯丝已断 B. 某盏灯灯丝已短路
C. 电流表损坏而断路 D. 灯泡与灯丝接触不好，时断时通
【答案】D
5、两只定值电阻，甲标有“10Ω、1A”，乙标有“15Ω、0.5A”，把它们串联起来，两端允许的最高电流是（　　）
A．1A B．0.5A C．0.2A D．2A
【答案】B
6、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，A1的示数是0.1A，通过小灯泡L2的电流是0.4A，则电流表A的示数是（　　）
A．0.5A B．0.4A C．0.3A D．0.1A
【答案】A
7、如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是（ ）
A．正电荷 B．负电荷 C．异种电荷 D．同种电荷
【答案】D
8、如图所示的电路中，正确的电路是( )
【答案】D
9、图所示的各电路中，各开关闭合后，灯泡L1与L2并联的是（　　）
A． B．
C． D．
【答案】C
10、一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（　　）
A. 指针不动 B. 指针摆动角度小了
C. 指针反向摆动 D. 指针摆动角度变大，电流表有可能烧坏
【答案】D
11、如图（甲）所示，当开关S闭合时，两只电流表的指针均如图（乙）所示，则电灯L1中的电流是（　　）
A．2.3 A B．0.46 A C．2.76 A D．1.84 A
【答案】D
12、如图所示，水平静止放置的易拉罐会向摩擦过的塑料管滚动，可知它们之间存在（ ）
A．电荷间相互吸引力 B．电荷间相互排斥力
C．磁极间相互吸引力 D．磁极间相互排斥力
【答案】A
13、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是( )
A. B中正电荷通过金属棒流向A，A金属箔的张角减小
B. A中的自由电子通过金属棒流向B，B金属箔的张角增大
C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
【答案】B
14、如图电路中，闭合开关属于并联电路的是（　　）
A． B．
C． D．
【答案】C
15、关于电流表的使用，下列说法中正确的是（ ）
A. 本应使用0.6A的量程，但误用3A的量程，电流表会烧坏
B. 当把电流表直接接在电源两极上时，可以测量电源的短路电流
C. 在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量
D. 在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量
【答案】D
16、如图所示，在探究并联电路的电流关系时，小明把两个不同的灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为、、。关于它们之间大小关系正确的是（ ）
A． B．
C． D．
【答案】B
二、填空题。
17、在我国，家庭电路中的每个用户之间的电路连接方式是_______联；今年高 考，湛江市首次使用金属探测仪防止考生作弊，金属是______。
【答案】并 导体
18、如图所示，验电器的工作原理是_________；用一个带负电的物体a去接触不带电的验电器的金属球b时，a上的一些________转移到b上，所以金属球b也带上负电，瞬时电流方向_____（选填“a→b”、“b→a”）．
【答案】同种电荷相互排斥 电子 b→a
19、小燕所连电路如图所示。
(1)若开关闭合,　　　　(选填“L1”或“L2”)被短路。
(2)若要连成两灯串联的电路,要拆除导线　　　　。
(3)若要连成两灯并联的电路,需要改装其中一条导线,请在图中需要改装的导线上打“ ”,并画出正确连接的导线。
【答案】　(1)L1　 (2)b　 (3) 如图所示：
20、如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
【答案】是一个电流表 电流表选择的量程是0～3A
电流表的示数为1.5A
21、如甲图所示：
当开关S闭合后，电流表的指针偏转均如乙图所示，其中a电流表测量的是通过
　 　（选填“电源”“L1”或“L2”）的电流，b电流表的读数应为　 　A．流过L2灯的电流为　 　A。
【答案】L1；1.5；1.2。
22、如图所示，绸子与玻璃棒摩擦后都带上了电，绸子带______电。用这个带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，则小球______（选填“一定带正电”、“一定带负电”或“可能不带电”）。
【答案】负 可能不带电
三、作图题。
23、请根据电路图，把实物元件用线连接起来．注意：实物图导线不得交叉．
【答案】如图所示：
四、实验题。
24、王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是：
，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是：
。
【答案】 电流表的量程选择太小； 电流表的正负接线柱接反了
25、探究并联电路的电流规律。
装置图
实验步骤表格 1.按照图把两个灯泡L1、L2串联起来接在电源上； 2.用电流表分别测出L1和L2和干路电流。 3.将数据填入表格，详解数据，得出结论。 电流表位置干路L2L1电流I/A0.30.20.1
4.讨论：并联电路中，_________。公式为：________。
问题讨论 1.在上图中，要求两个灯泡组成并联关系，然后与开关和电源连成电路，而电流表则可以测量单独流过灯泡L1的电流，请按上述要求连接电路。___________ 2实验过程中，电流表的示数为0.24A，请你在上面的标出接线柱和指针的位置。______
【答案】干路电流等于各支路电流之和 I=I1+I2 如图所示：
四、计算题。
26、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
【答案】（1）此时灯L1的电流为0、L2的电流为0.3A；
（2）通过灯L1、L2的电流分别是0.2A；
（3）此时通过灯L2中的电流是0.3A
