第4节简单机械（1）

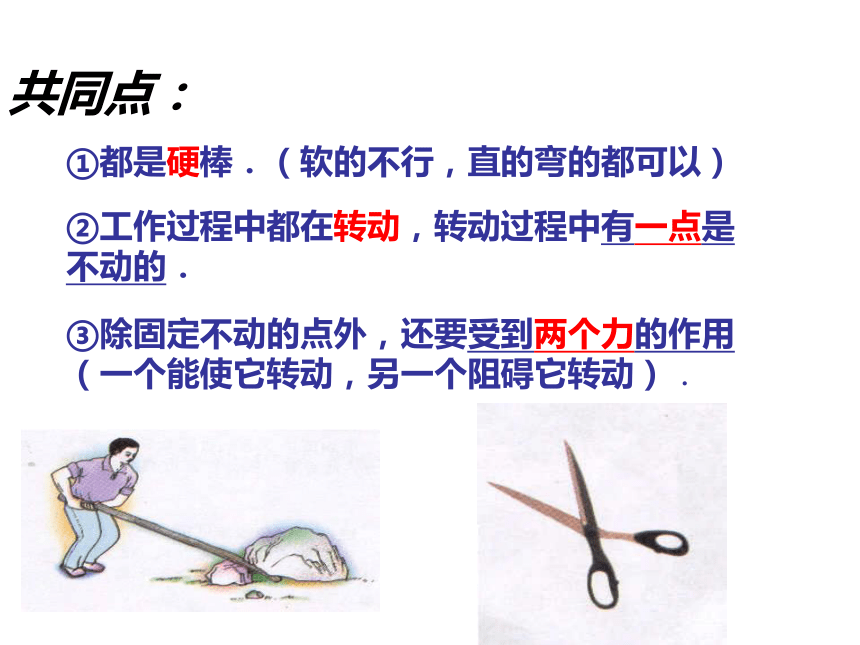

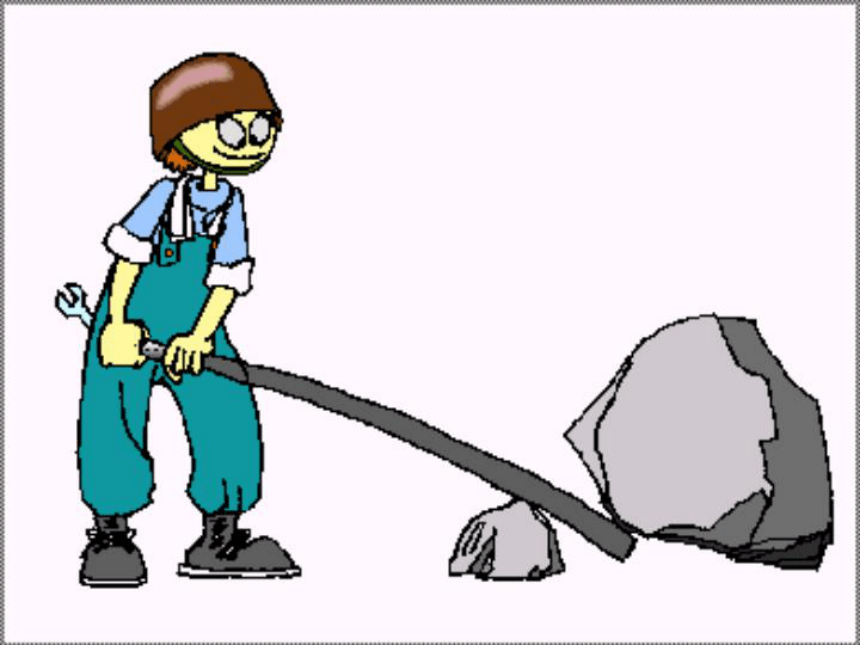

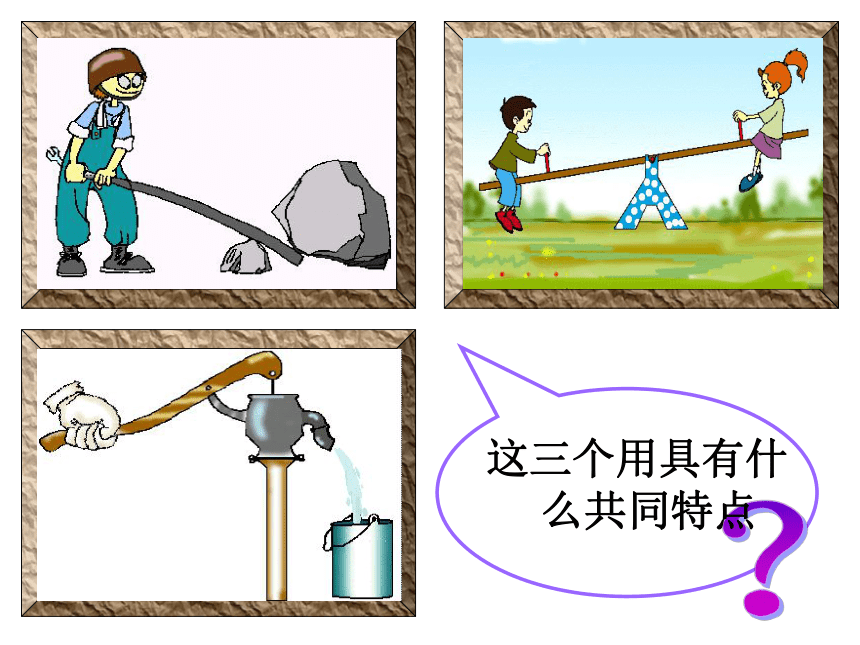

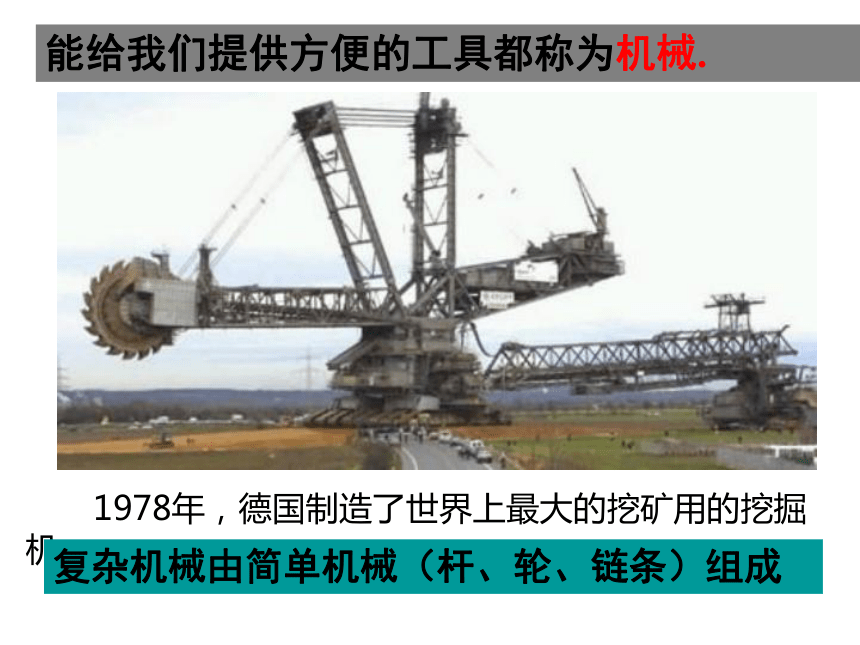

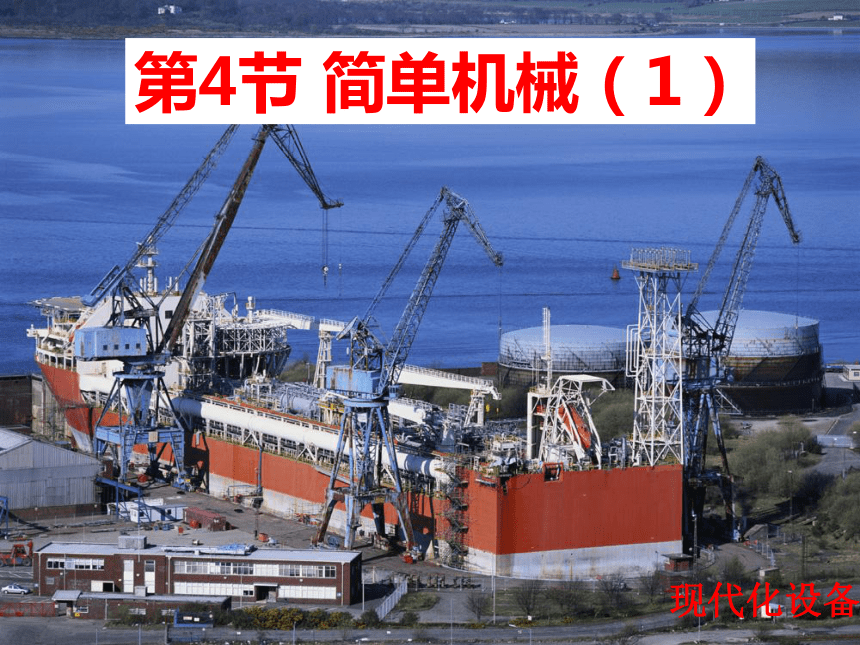

课件40张PPT。现代化设备第4节 简单机械（1） 1978年，德国制造了世界上最大的挖矿用的挖掘机。能给我们提供方便的工具都称为机械. 复杂机械由简单机械（杆、轮、链条）组成第3节认识简单的机械阿基米德说:“假如给我一个支点,我将撬起整个地球!” 撬石头翘翘板抽井水？这三个用具有什 么共同特点①都是硬棒．（软的不行，直的弯的都可以）②工作过程中都在转动，转动过程中有一点是不动的．③除固定不动的点外，还要受到两个力的作用（一个能使它转动，另一个阻碍它转动）．一根硬棒在力的作用下如果能绕着

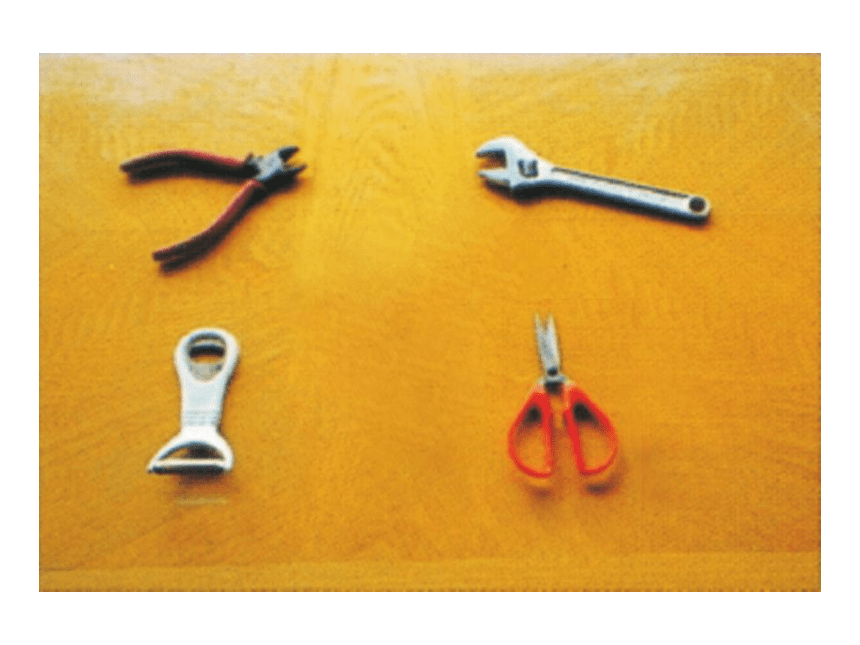

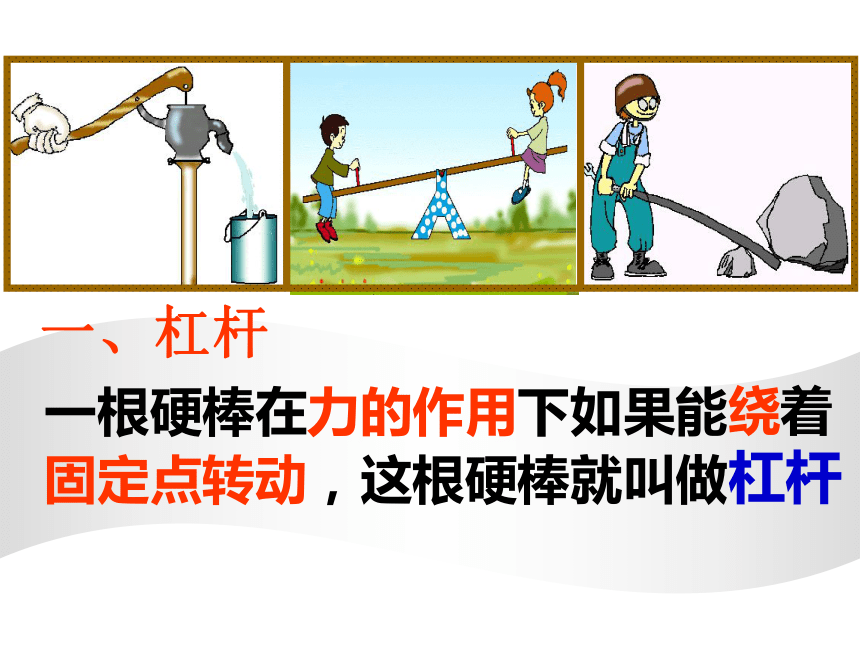

固定点转动，这根硬棒就叫做杠杆一、杠杆这些用具是杠杆吗？汲水的桔槔古代人利用杠杆杠杆是否都是直的？实际应用的杠杆形状各异，杠杆可以是直的，也可以是弯的一、杠杆寻找使用杠杆共同点①都是硬棒．（软的不行，直的弯的都可以）②工作过程中都在转动，转动过程中有一点是不动的．③除固定不动的点外，还要受到两个力的作用（一个能使它转动，另一个阻碍它转动）．支 点(o)：杠杆绕着转动的点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力支 点(o)：杠杆绕着转动的点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力1、在力的作用下能够绕固定点转动的硬棒 杠杆： 请指出撬棒的支点、动力、阻力及力的方向。思考：将手下移靠近0点，F1产生的效 果是否不变?oF1F2动力臂(L1)：从支点到动
力作用线的垂直距离阻力臂(L2)：从支点到 阻
力作用线的垂直距离(力的作用线：通过力的作用点，沿力的方向所画的直线)力的作用效果还与力臂有关。F2L2F1（动力的作用线）动力臂阻力臂动力阻力（阻力的作用线)o支点2、杠杆的五要素：支点动力动力臂阻力阻力臂杠杆绕着转动的固定点，用O表示。使杠杆转动的力，用F1表示。从支点到动力作用线的距离，用L1表示。阻碍杠杆转动的力，用F2表示。从支点到阻力作用线的距离，用L2表示。这些概念很重要oL2L1画出图中各力的力臂（1）辨认杠杆,并找出支点的位置（2）沿动力、阻力的作用方向将力的作用线画出（3）从支点作动力、阻力
作用线的垂线段。?（1）辨认杠杆；
（2）先找支点O；
（3）画出动力和阻力；
（4）过支点0作力的作用线的垂线段L，即为力臂。
画力臂的方法是：画出图中杠杆各力的力臂F1F2L1L2F1F2L1OL2根据实物图画出杠杆示意图l2O 很多机器上都有杠杆，可是你知道吗？人体中也有很多的杠杆，你能找出来吗？人体内的杠杆人身上的杠杆4、认识人体上的杠杆1、杠杆：在力的作用下能够绕固定点转动的硬棒 2、杠杆的五要素：支点动力动力臂阻力阻力臂3、画杠杆的五要素：本节课你学到什么？（1）辨认杠杆 （2）先找支点O
（3）画出动力和阻力（4）画出力的作用线
（5）过支点0作力的作用线的垂直线段l，即为力臂。
1、关于杠杆的下列说法中，正确的是（ ）
A、杠杆必须是一根直棒
B、杠杆不一定要有支点
C、杠杆可以是直的，也可以是弯的
D、作用在杠杆上的两个力总是使杠杆向相反的方向转动CD练习2、下列关于力臂的说法中，正确的是（ ）
A、动力臂是指支点到动力作用点的距离
B、阻力臂是指支点到阻力作用线的距离
C、动力臂与阻力臂之和等于杠杆长
D、当力的作用线通过支点时，力臂最大B练习有关力臂的问题？力臂是＿＿到＿＿＿＿＿＿＿＿距离。思考讨论：1 力臂是一定在杠杆上吗？2 若一力作用在杠杆上，作用点不变，但作用方向改变，力臂是否改变？答：不是答：要改变想一想?支点力的作用线的垂直l2l1（1）找出支点的位置（2）沿动力、阻力的作用方向将力的作用线画出（3）从支点作动力、阻力
作用线的垂线练习1：画出图中各力的力臂怎样画杠杆的力臂F1F2F3Ol1l2l3力臂的两种表示方法：大括号和箭头画出动力臂和阻力臂画出图中杠杆各力的力臂F1F2l1l2F1F2l1Ol2练习2O练习3：找出支点、动力和阻力
