九年级物理 第十五章 第4节 电流的测量 同步练习
一、单选题
1．下列实验仪器的使用，说法正确的是（　　）
A．温度计使用前要用力甩几下
B．电流表可以直接接在电源两端
C．用天平测质量时，被测物体要放在天平的右盘
D．使用弹簧秤时，加在弹簧秤上的力不能超过它的量程
2．下列物理量估测的数据中最接近事实的是（　　）
A．教室此时的温度为45℃ B．节能灯正常工作时的电流为1A
C．一只新2B铅笔的长度约为18dm D．九年级物理课本质量约为300g
3．下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（　　）
A． B．
C． D．
4．如图所示的电路中，闭合开关时，下列说法正确的是（　　）

A．灯与灯串联
B．开关只能控制灯
C．电流表测灯的电流
D．电流方向：从电流表经a流向开关

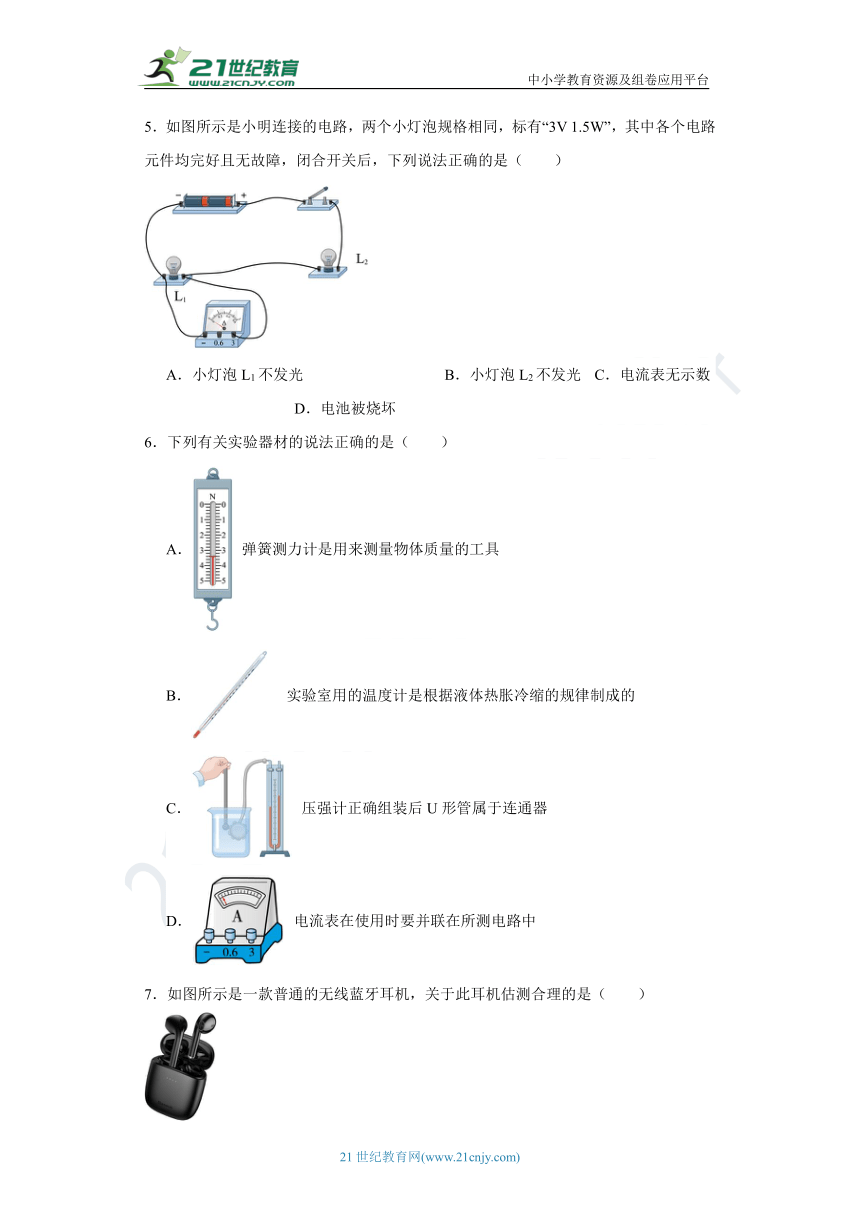

5．如图所示是小明连接的电路，两个小灯泡规格相同，标有“3V 1.5W”，其中各个电路元件均完好且无故障，闭合开关后，下列说法正确的是（　　）

A．小灯泡L1不发光 B．小灯泡L2不发光 C．电流表无示数 D．电池被烧坏
6．下列有关实验器材的说法正确的是（　　）
A． 弹簧测力计是用来测量物体质量的工具
B． 实验室用的温度计是根据液体热胀冷缩的规律制成的
C． 压强计正确组装后U形管属于连通器
D． 电流表在使用时要并联在所测电路中
7．如图所示是一款普通的无线蓝牙耳机，关于此耳机估测合理的是（　　）
A．单只耳机的质量为1kg B．耳机内置发声单元直径5cm
C．耳机单次充满能正常工作4小时 D．耳机的工作电流为2A
8．如图所示的电路中，用电流表测量通过灯L2的电流，正确的是（　　）
A． B．
C． D．
二、填空题
9．认识电流表
（1）电流表必须 在电路中。
（2）电流表的读数

A A A
10．如图所示，两种不同的金属丝组成一个闭合回路，触头1置于热水杯中，触头2置于冷水杯中，此时回路中电流表指针就会发生偏转，这是温差电现象。此过程中 能转化为 能。

11．（1）如图所示，图甲中物体的长度是 cm；图乙停表的读数为 s；图丙电流表的读数为 A；
（2）一个小组在“利用天平和量筒测量铜块和酱油密度实验”中，所测量的物理量如图所示，图甲中铜块的质量是 g，图乙中铜块体积是 cm3，铜块的密度 g/cm3；若使用的砝码已磨损，则使测量密度结果 （选填“偏大”、“偏小”或“无影响”）。
12．用电流表测量前应先估计待测电流的大小，如果不能估计，可以先用 量程进行快速试触。如图所示，电流表的示数为 A。

13．小科在做“用电流表研究并联电路电流特点实验”时，连接了如图所示的电路。当闭合开关，由于 致使电流表无示数，但两个灯泡会发光；当拆除导线 时，就可以修复电路，并使电流表测其中一条支路电路。如果拆除导线 时，电流表测干路电流。
三、简答题
14．如图所示的电流表中。
（1）当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？
（2）当使用标有“一”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？
15．小红做实验时，按如图所示的电路图连接好电路，闭合开关后，发现两灯均不亮，故障原因是两只灯泡中只有一只是坏的，现有导线、电流表，在不拆开电路的情况下，请挑选合适的器材判断电路的故障，写出两种判断方法，包括所用器材、操作方法、观察到的现象和结论．
四、作图题
16．根据如图所示的电路图，用笔画线代替导线，连接实物电路。
17．如图甲所示的电路图，当开关闭合后，电流表的示数为1.2A，电流表的示数为0.4A，请在图乙的实物图上用笔画出连线。

五、实验题
18．如图甲所示，是用电流表测量电流的实验，请正确回答以下问题：
（1）电流表使用前，应检查指针是否对准 ，如果有偏差，需先“校零”；
（2）连接电路时，开关应断开，电流表必须 联在被测的那部分电路中，且应选用合适的量程，使电流从电流表的 流出；
（3）图甲是某同学连接好的电路，合上开关后，此时电流表测灯 的电流，如果电流表的示数如图乙所示，则经过该灯的电流大小是 A；
（4）请在图甲中某根导线端画“×”号，并用笔画线代替导线，将该导线正确改接到另一接线柱，使电流表变为测干路中的电流 。
19．如图所示，小明连接电路鉴别材料的导电性，将材料A连接到ab两端，电流表指针“反向偏转”，那么电路中可能的故障是 ；排除故障后继续实验，发现小灯泡发光，电流表指针明显偏转，说明材料A是 （选填“绝缘体”或“导体”）。
六、计算题
20．一段横截面积为、长为的直导线，单位体积内有个自由电子，电子电量为。该导线通有电流时，假设自由电子定向移动的速率均为，求导线中的电流。
中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
21世纪教育网(www.21cnjy.com)
21世纪教育网(www.21cnjy.com)
参考答案：
1．D
【详解】A．体温计下端有一个很细的缩口，使用前用力的甩一下，普通温度计则不需要，故A错误；
B．电流表的电阻小，电流表不能直接接在电源的两端，否则会损坏电流表和电源，故B错误；
C．用天平测量物体的质量时，被测物体要放在天平的左盘，砝码放在右盘，故C错误；
D．使用弹簧秤时，加在弹簧秤上的力不能超过它的量程，否则就会损坏弹簧秤，故D正确。
故选D。
2．D
【详解】A．上课时教室内的温度一般在25℃左右，这样的温度才是较舒适的上课温度，故A不符合题意；
B．节能灯正常工作时的电流约为0.1A，家用电冰箱的电流才会达到1A，故B不符合题意；
C．一只新2B铅笔的长度约为18cm=1.8dm，故C不符合题意；
D．四本物理书的质量约为1kg，则一本九年级物理课本质量约为250g，接近300g，故D符合题意。
故选D。
3．D
【详解】A．图中电流表与灯泡L2并联，开关闭合时，灯泡L2短路，电路连接错误，故A不符合题意；
B．图中两灯泡并联，电流表与灯泡L1串联联，开关闭合时，电流表测量灯泡L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表在干路中，电流表测量干路电流，故C不符合题意；
D．图中电流表、灯泡L2、灯泡L1串联，电流表能测量灯泡L2电流，故D符合题意。
故选D。
4．C
【详解】A．如图所示，两个灯泡左边接左边，右边接右边，灯与灯是并联，故A错误；
B．如图，开关在干路，能控制所有灯泡，故B错误；
C．如图所示，电流表和灯串联，所以只能测通过灯的电流，故C正确；
D．如图所示，电源的右边是正极，电流方向是从正极流出，最后回到负极，所以电流方向应该从开关经a流向电流表，故D错误。
故选C。
5．A
【详解】由图可知，两灯串联，电流表与灯L1并联，灯L1被电流表短路，不发光，此时电路相当于电流表与灯L2串联的简单电路，所以灯L2发光，电流表有示数，电池不会被烧坏，故A正确，BCD错误。
故选A。
6．B
【详解】A．弹簧测力计是用来测量力大小的工具，其工作原理是：在弹性限度内拉力与弹簧伸长量成正比，故A错误；
B．实验室用的温度计原理是：液体的热胀冷缩，温度越高，液体体积膨胀的越大，液柱上升的越高，故B正确；
C．压强计正确组装后， U形管一端开口，一端封闭，不属于连通器，故C错误；
D．电流表内阻很小，和用电器并联在所测电路中会因通过的电流过大而烧坏，电流表应串联在电路中，故D错误。
故选B。
7．C
【详解】A．单只耳机的质量约为5g=0.005kg，故A不符合题意；
B．耳机内置发声单元直径，故B不符合题意；
C．根据生活常识可知，耳机单次充满能正常工作时间4小时左右，故C符合题意；
D．耳机的工作电流约为0.1A，故D不符合题意。
故选C。
8．C
【详解】A．图中电流表并联在电路中，会形成短路，故A错误；
B．图中电流表串联在干路中，测量的是干路的电流，故B错误；
C．图中电流表与灯L2串联，测量的是灯L2的电流，故C正确；
D．图中是两灯泡的并联电路，没有电流表，故D错误。
故选C。
9． 串联 0.32 0.58 1.4
【详解】[1]实验室通常用电流表测量电路中的电流，测量时，电流表必须和被测用电器串联在电路中。
[2][3]左边和中间的电流表是选择小量程连入电路中，其分度值为0.02A，左边电流表的示数为0.32A，中间电流表的示数为0.58A。
[4]右边的电流表是选择大量程连入电路中，其分度值为0.1A，示数为1.4A。
10． 内 电
【详解】[1][2]触头1置于热水杯中，触头2置于冷水杯中，两杯水中有温差，会发生热传递，即两杯水中的内能发生变化，回路中电流表指针就会发生偏转，说明有电流产生，则此过程中内能转化为电能。
11． 3.50 228.8 0.26 162 20 8.1 偏大
【详解】（1）[1]刻度尺上1cm之间有10个小格，所以一个小格代表的长度是
0.1cm=1mm
即此刻度尺的分度值为1mm；物体左侧与1.0cm刻度线对齐，读作1.00cm，右侧与4.5cm刻度对齐，估读为4.50cm，所以物体的长度为
L=4.50cm﹣1.00cm=3.50cm
[2]在停表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“3”和“4”之间，偏向“4”一侧，所以分针指示的时间为3min；在停表的大表盘上，一个小格代表0.1s，指针在48.8s处，所以秒针指示的时间为48.8s，即停表的读数为
t=3min48.8s=228.8s
[3]电流表接入电路的接线柱是“﹣”，“0.6”，所以电流表用的是0~0.6A量程，一大格表示0.2A，分度值为0.02A，示数为0.26A。
（2）[4]天平标尺的分度值是0.2g，铜块的质量是
m=100g+50g+10g+2g=162g
[5]量筒的分度值是2mL，由图可知，量筒内水的体积V水=60mL，铜块和水的总体积V总=80mL，铜块的体积
V=V总﹣V水=80mL﹣60mL=20mL=20cm3
[6]铜块的密度
[7]正常情况下砝码上标的质量是砝码的实际质量，如果这个砝码磨损了，其实际质量就会偏小，用此磨损的砝码去称物体的质量，当天平平衡时，所测量结果就比实际值偏大；体积测量准确，由可知，测量出的密度值偏大。
12． 较大 0.54
【详解】[1]用电流表测电流时，如果不能估计出电流的大小，为防止电流表烧坏，应用大量程进行试触，根据指针偏转的角度选择合适的量程。
[2]如图，电流表接入量程，分度值为0.02A，电流表的读数为0.54A。
13． 电流表被短路 b a
【详解】[1][2][3]由图可知，导线b与电流表并联，将电流表短路了，所以电流表没有示数，此时L1、L2并联，两灯均发光；因此去掉b导线即为正常电路，此时电流表测右边灯泡所在支路的电流；如果拆除导线a，电流表在干路上，测干路电流。
14．见解析
【详解】（1）当使用标有“－”和“0.6”两个接线柱时，用电流表表盘下面那排数据读数，电流表的量程是0～0.6A，分度值是0.02A。
（2）当使用标有“一”和“3”两个接线柱时，用电流表表盘上面那排数据读数，电流表的量程是0～3A，分度值是0.1A。
15．见解析
【详解】方法一：选择电流表；将电流表并联在灯L1 的两端，若电流表有读数，是灯L1 开路，若电流表没有读数，则是 L2开路了
方法二：选择导线：将导线并联在灯L1的两端，若L2发光，则是灯L1开路，若L2不发光，则是L2开路了．
16．
【详解】由图得，两灯泡并联，开关S1串联在干路上，开关S2与灯泡L2串联，电流表测量干路电流，从电源正极出发，根据电路图，连接各用电器，直到电源负极，实物图如图所示：

17．
【详解】由图甲所示电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路电流；已知电流表A1的示数为1.2A，所以A1选用大量程；电流表A2的示数为0.4A，所以电流表A2选择小量程；根据电路图连接实物图如下所示：

18． 零刻度线 串 负接线柱 L1 0.52
【详解】（1）[1]电流表使用前需先“校零”，应检查指针是否对准零刻度线。
（2）[2][3]电流表要与被测用电器串联，要让电流从电流表正接线柱流入，从负接线柱流出。
（3）[4]如图甲所示，电流表与灯泡L1串联，所以电流表测的是灯L1的电流。
[5]图乙中，电流表的量程为0~0.6A，其分度值为0.02A，则通过该灯的电流是0.52A。
（4）[6]要想测总电流，电流表应该串联在干路中，其接法的改动如图所示：
19． 电流表正负接线柱接反了 导体
【详解】[1]电流表指针反向偏转，说明电流从电流表的负接线柱流入电流表，电流表的正负接线柱接反了。
[2]小灯泡发光，电流表指针明显偏转，说明这种材料容易导电，是导体。
20．nSve
【详解】解：t时间内电子运动的长度为
vt
则其体积为
Svt
所以通过导体某一截面的自由电子数为
nSvt
该时间内通过导体该截面的电量
Q=nSvte
导体中电流大小
答：导线中的电流 I 为nSve。
