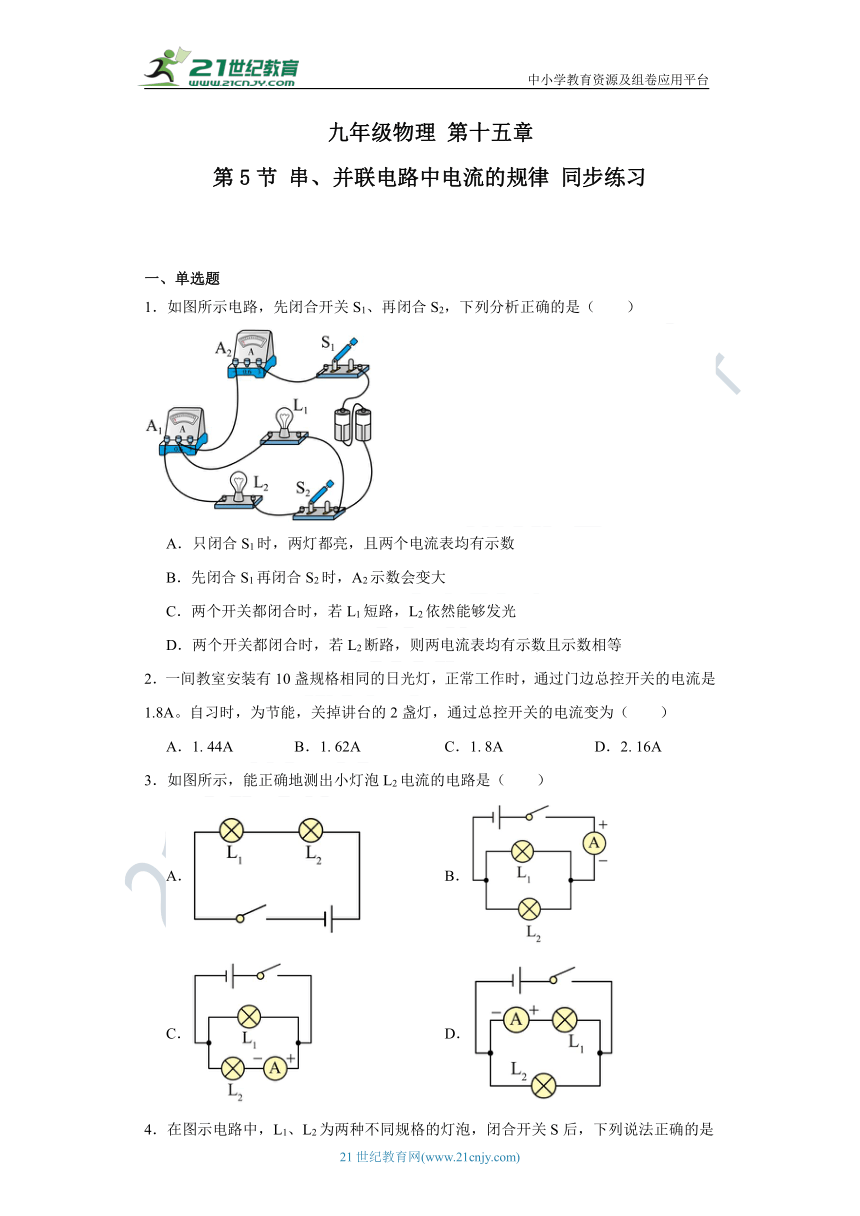

九年级物理 第十五章
第5节 串、并联电路中电流的规律 同步练习
一、单选题
1．如图所示电路，先闭合开关S1、再闭合S2，下列分析正确的是（　　）

A．只闭合S1时，两灯都亮，且两个电流表均有示数
B．先闭合S1再闭合S2时，A2示数会变大
C．两个开关都闭合时，若L1短路，L2依然能够发光
D．两个开关都闭合时，若L2断路，则两电流表均有示数且示数相等
2．一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总控开关的电流是1.8A。自习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为（　　）
A．1. 44A B．1. 62A C．1. 8A D．2. 16A
3．如图所示，能正确地测出小灯泡L2电流的电路是（　　）
A． B．
C． D．

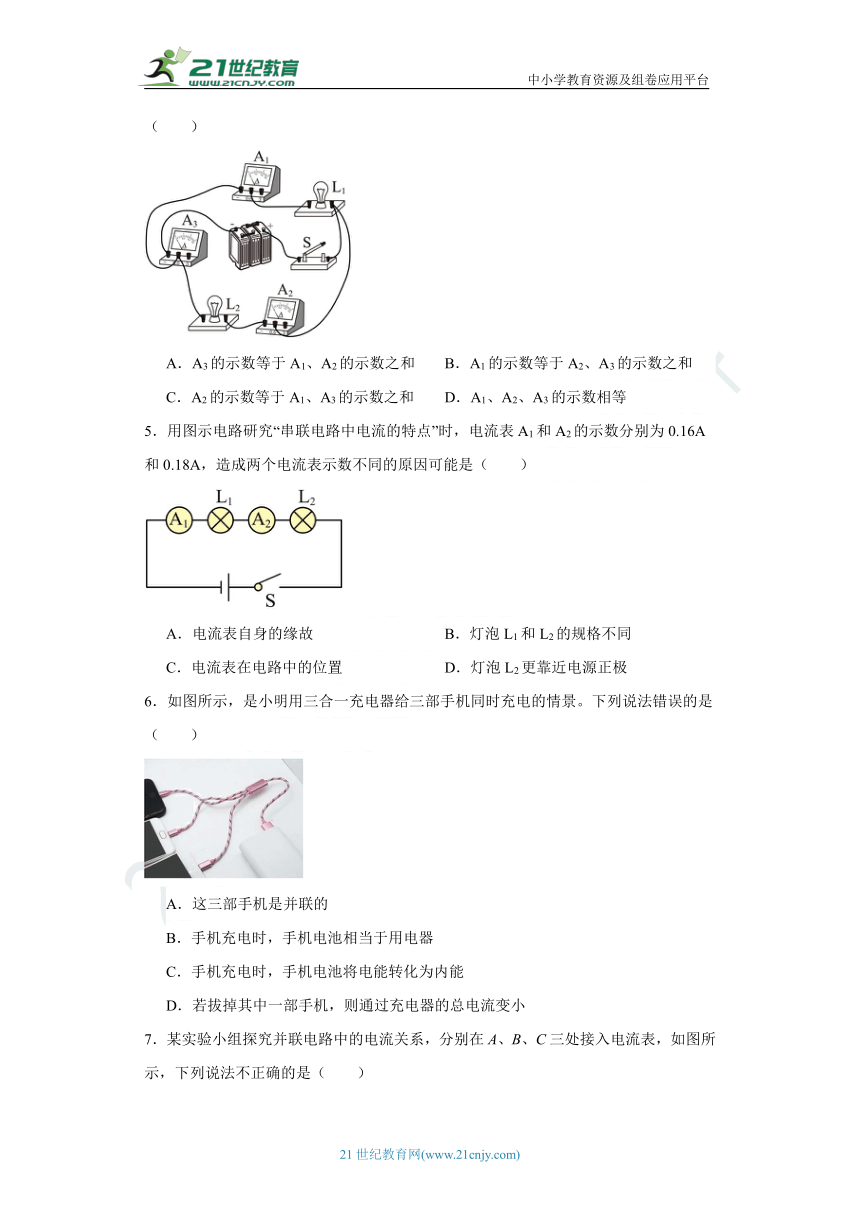

4．在图示电路中，L1、L2为两种不同规格的灯泡，闭合开关S后，下列说法正确的是（　　）

A．A3的示数等于A1、A2的示数之和 B．A1的示数等于A2、A3的示数之和
C．A2的示数等于A1、A3的示数之和 D．A1、A2、A3的示数相等
5．用图示电路研究“串联电路中电流的特点”时，电流表A1和A2的示数分别为0.16A和0.18A，造成两个电流表示数不同的原因可能是（　　）

A．电流表自身的缘故 B．灯泡L1和L2的规格不同
C．电流表在电路中的位置 D．灯泡L2更靠近电源正极
6．如图所示，是小明用三合一充电器给三部手机同时充电的情景。下列说法错误的是（　　）

A．这三部手机是并联的
B．手机充电时，手机电池相当于用电器
C．手机充电时，手机电池将电能转化为内能
D．若拔掉其中一部手机，则通过充电器的总电流变小

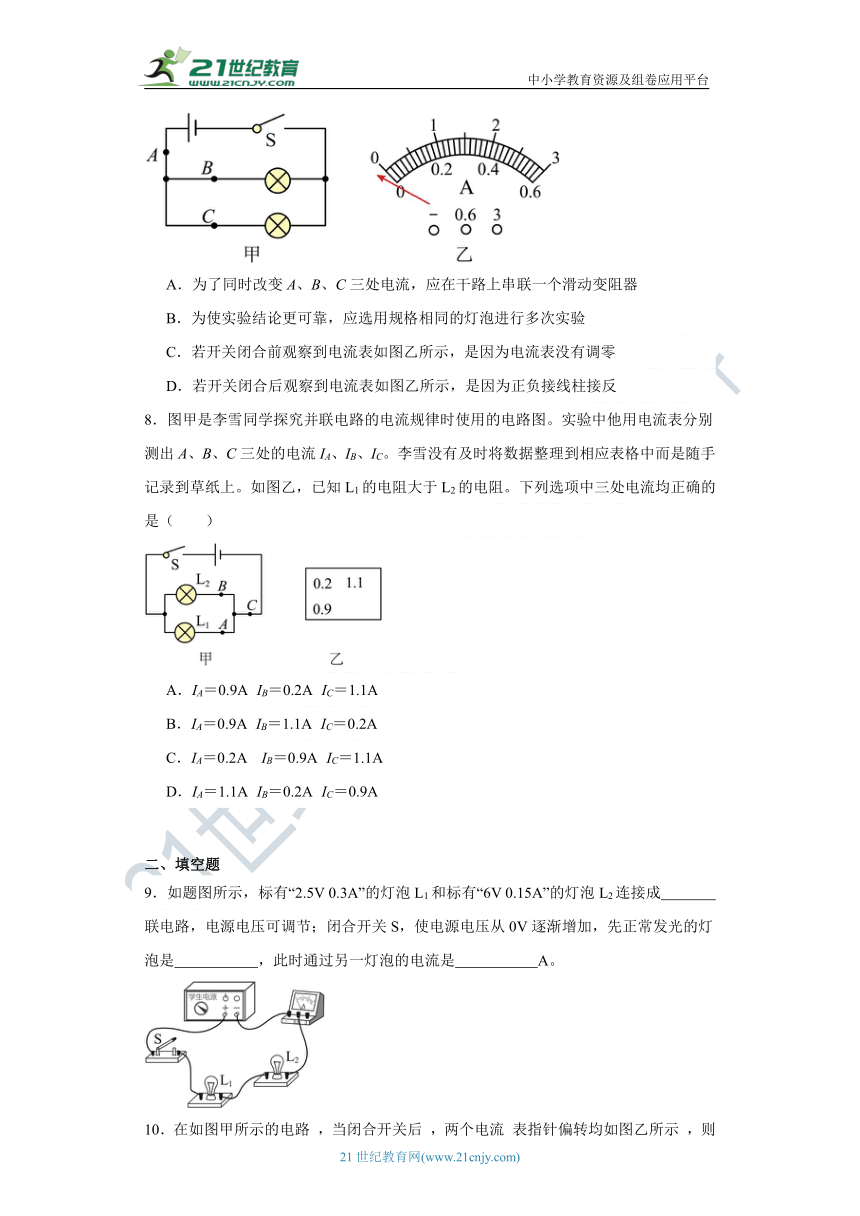

7．某实验小组探究并联电路中的电流关系，分别在A、B、C三处接入电流表，如图所示，下列说法不正确的是（　　）

A．为了同时改变A、B、C三处电流，应在干路上串联一个滑动变阻器
B．为使实验结论更可靠，应选用规格相同的灯泡进行多次实验
C．若开关闭合前观察到电流表如图乙所示，是因为电流表没有调零
D．若开关闭合后观察到电流表如图乙所示，是因为正负接线柱接反
8．图甲是李雪同学探究并联电路的电流规律时使用的电路图。实验中他用电流表分别测出A、B、C三处的电流IA、IB、IC。李雪没有及时将数据整理到相应表格中而是随手记录到草纸上。如图乙，已知L1的电阻大于L2的电阻。下列选项中三处电流均正确的是（　　）
A．IA＝0.9A IB＝0.2A IC＝1.1A
B．IA＝0.9A IB＝1.1A IC＝0.2A
C．IA＝0.2A IB＝0.9A IC＝1.1A
D．IA＝1.1A IB＝0.2A IC＝0.9A
二、填空题
9．如题图所示，标有“2.5V 0.3A”的灯泡L1和标有“6V 0.15A”的灯泡L2连接成 联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡是 ，此时通过另一灯泡的电流是 A。

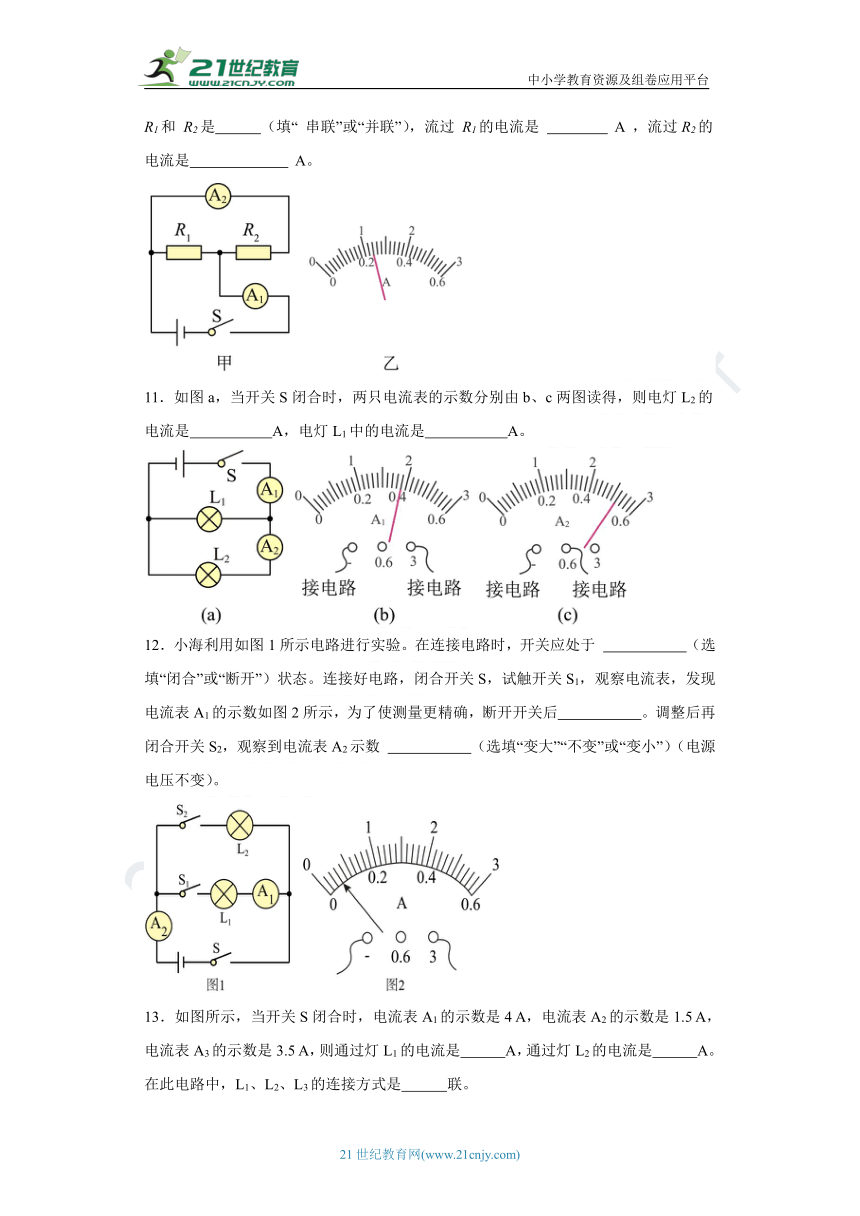

10．在如图甲所示的电路 ，当闭合开关后 ，两个电流 表指针偏转均如图乙所示 ，则 R1和 R2是 （填“ 串联”或“并联”），流过 R1的电流是 A ，流过R2的电流是 A。

11．如图a，当开关S闭合时，两只电流表的示数分别由b、c两图读得，则电灯L2的电流是 A，电灯L1中的电流是 A。

12．小海利用如图1所示电路进行实验。在连接电路时，开关应处于 （选填“闭合”或“断开”）状态。连接好电路，闭合开关S，试触开关S1，观察电流表，发现电流表A1的示数如图2所示，为了使测量更精确，断开开关后 。调整后再闭合开关S2，观察到电流表A2示数 （选填“变大”“不变”或“变小”）（电源电压不变）。
13．如图所示，当开关S闭合时，电流表A1的示数是4 A，电流表A2的示数是1.5 A，电流表A3的示数是3.5 A，则通过灯L1的电流是 A，通过灯L2的电流是 A。在此电路中，L1、L2、L3的连接方式是 联。
三、简答题

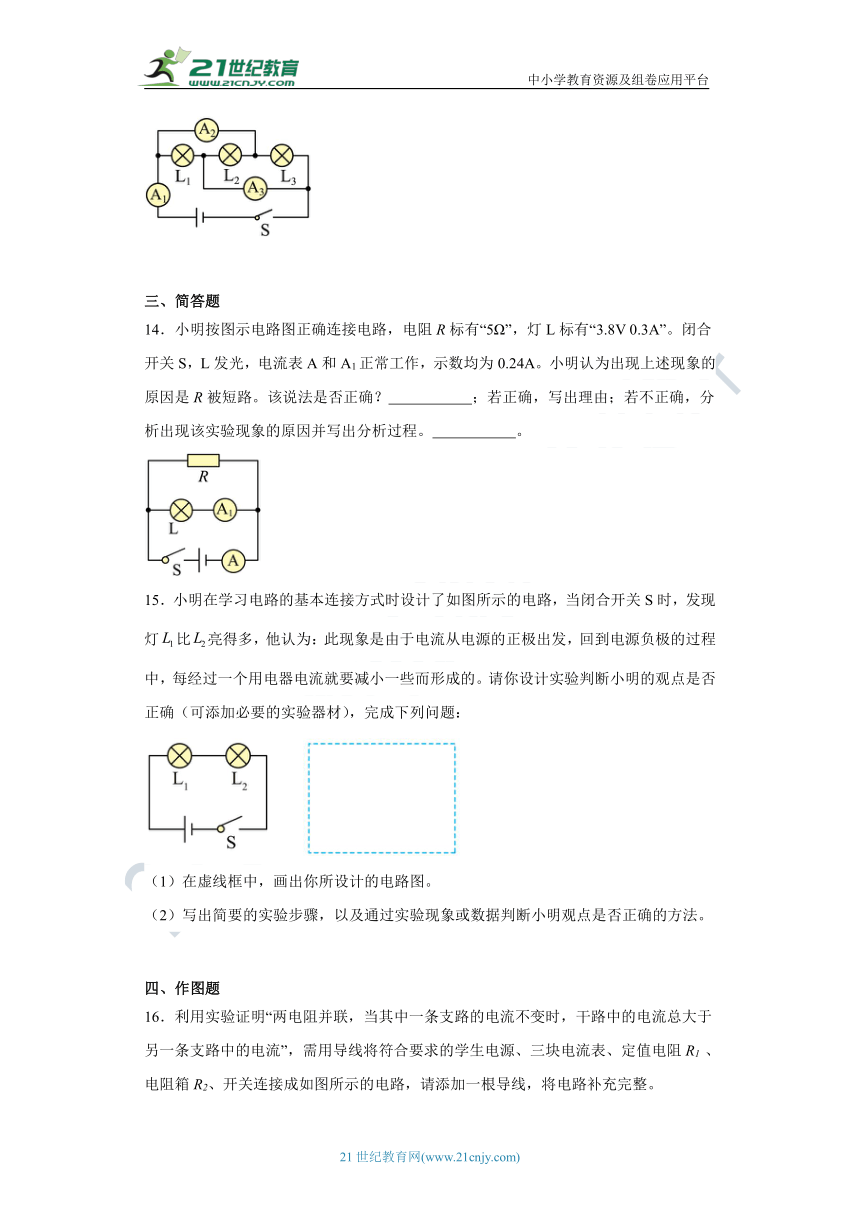

14．小明按图示电路图正确连接电路，电阻R标有“5Ω”，灯L标有“3.8V 0.3A”。闭合开关S，L发光，电流表A和A1正常工作，示数均为0.24A。小明认为出现上述现象的原因是R被短路。该说法是否正确？ ；若正确，写出理由；若不正确，分析出现该实验现象的原因并写出分析过程。 。

15．小明在学习电路的基本连接方式时设计了如图所示的电路，当闭合开关S时，发现灯比亮得多，他认为：此现象是由于电流从电源的正极出发，回到电源负极的过程中，每经过一个用电器电流就要减小一些而形成的。请你设计实验判断小明的观点是否正确（可添加必要的实验器材），完成下列问题：
（1）在虚线框中，画出你所设计的电路图。
（2）写出简要的实验步骤，以及通过实验现象或数据判断小明观点是否正确的方法。
四、作图题
16．利用实验证明“两电阻并联，当其中一条支路的电流不变时，干路中的电流总大于另一条支路中的电流”，需用导线将符合要求的学生电源、三块电流表、定值电阻R1 、电阻箱R2、开关连接成如图所示的电路，请添加一根导线，将电路补充完整。

17．小明为“探究并联电路的电流特点”准备了如图所示的实验器材，请你帮他将实物电路连接完整（两灯泡规格相同，其电阻约为6Ω），并在虚线框内画出相应的实验电路图。
五、实验题
18．有两个不知内部结构的电阻R1和R2，其中一个是热敏电阻（电阻随温度变化而变化），另一个是定值电阻（电阻不随温度的改变而改变），现利用一个热风筒、一个稳压电源、一个开关、两个电流表和一些导线，判断出哪一只是热敏电阻。
（1）请画出实验电路图 ；
（2）请写出实验步骤 ；
（3）当观察到 现象时，即可确定热敏电阻。
19．小欢和小乐一起做“探究并联电路中电流规律”的实验。
①图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是 （选填“A”“B”或“C”）处的电流。
②图甲中，小欢把电流表分别接入电路中的A、B、C三处测电流，A处的电流IA为0.30A，电流表在B、C处的示数如图丙、丁所示，B处的电流IB为 A；C处的电流IC为 A；由此得出的初步结论是：并联电路中， 。
六、计算题
20．如图所示，电源电压保持不变。当开关均断开时，电压表V1的示数为2V，电压表V2的示数为4V，电流A1的示数为0.3A；当开关均闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。求：
（1）电源电压；
（2）开关均断开时，电流表A2的示数；
（3）开关均闭合时，通过电阻R2的电流。

中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
21世纪教育网(www.21cnjy.com)
21世纪教育网(www.21cnjy.com)
参考答案：
1．B
【详解】A．根据电路图可知，只闭合S1时，电路为L1的简单电路，电流表A2测量电路中的电流，电流表A1没有接入电路中，所以A2有示数、A1无示数，故A错误；
B．再闭合S2时，两个灯泡并联，电流表A2测量干路中的电流，电流表A1测量通过灯泡L2的电流；根据并联电路的电流规律可知，干路中的电流变大，所以电流表A2示数变大，故B正确；
C．两个开关都闭合时，若L1短路，则电源短路，所以L2不能发光，故C错误；
D．两个开关都闭合时，若L2断路，则电流表A1断路，无示数；电流表A2测量电路中的电流，有示数，所以两个电流表示数不相等，故D错误。
故选B。
2．A
【详解】10盏规格相同的日光灯连接方式为并联，正常工作时，通过门边总控开关的电流是1.8A，则通过每一盏的电流为0.18A，关掉讲台的2盏灯，还剩8盏，通过总控开关的电流变为
0.18A×8=1.44A
3．C
【详解】A．图A中，两灯串联，但电路中无电流表，无法测量电流，故A不符合题意；
B．图B中，两灯并联，电流表测干路电流，不能测出的电流，故B不符合题意；
C．图C中，两灯并联，电流表测的电流，且电流从电流表正接线柱入，负接线柱出，能正确测出小灯泡L2的电流，故C符合题意；
D．图D中，两灯并联，电流表与L1串联，测L1电流，不能测出L2的电流，故D不符合题意。
故选C。
4．A
【详解】根据图示可知，该电路为并联电路；电流表A1串联在灯泡L1的支路上，则A1测量灯泡L1的电流；电流表A2串联在灯泡L2的支路上，则A2测量灯泡L2的电流；电流表A3串联在干路中，则A3测量干路的电流；并联电路中干路电流等于各支路电流之和，A3的示数等于A1、A2的示数之和；由于灯泡的规格不同，根据欧姆定律可知，通过两个灯泡的电流不同，所以A1、A2、A3的示数都是不相等的。
故选A。
5．A
【详解】由电路图可知，两灯和两电流表串联接入电路；根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表A1和A2的示数分别为0.16A和0.18A，造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调零，故A符合题意，BCD不符合题意。
故选A。
6．C
【详解】A．用三合一充电器给三部手机同时充电时，互不影响，所以它们是并联的，故A正确，不符合题意；
B．给手机充电时，手机消耗电能，转化为化学能存储在电池中，所以手机电池相当于用电器，故B正确，不符合题意；
C．当充电器与手机相连时，充电器相当于该电路的电源，给手机提供电能，在这个过程中，手机电池将电能转化为化学能储存起来，故C错误，符合题意；
D．因并联电路中干路电流等于各支路电流之和，因此，若拔掉其中一部手机，则总电流将变小，故D正确，不符合题意。
故选C。
7．B
【详解】A．在干路上串联一个滑动变阻器，移动滑片时，滑动变阻器接入电路的电阻发生了改变，电路中的电流会发生改变，可以同时改变A、B、C三处电流，故A正确，不符合题意；
B．为使实验结论更可靠，应选用规格不相同的灯泡进行多次实验，故B错误，符合题意；
C．若开关闭合前观察到电流表如图乙所示，指针没有指在零刻度线上，这时需要对电流表调零，故C正确，不符合题意；
D．若开关闭合后观察到电流表如图乙所示，电流表中有电流，指针反方向偏转，说明电流表的正、负接线柱接反了，故D正确，不符合题意。
故选B。
8．C
【详解】由图可知，两灯是并联，A点在L1支路上，B点在L2支路上，C点在干路上。根据并联电路电流规律：干路电流等于各支路电流之和，可知C点电流是1.1A。因为两灯并联，所以两灯两端电压相等。又已知L1的电阻大于L2的电阻，所以由可知，L1的电流小于L2的电流，则A点电流是0.2A，B点电流是0.9A。故ABD错误，C正确。
故选C。
9． 串 L2 0.15
【详解】[1]由图可知，开关闭合后，整个电路只有一条闭合回路，灯泡L1和灯泡L2串联。
[2][3]通过小灯泡的电流达到额定电流时，小灯泡正常发光，由图可知，两灯泡串联，根据串联电路中电流处处相等的规律可知，灯泡L2的额定电流小于灯泡L1的额定电流，故先正常发光的是灯泡L2；且此时通过另一灯泡的电流也是灯泡L2的额定电流，即0.15A。
10． 并联 0.96 0.24
【详解】[1]由图可知，两灯R1与R2为并联。
[2][3]电流表A1测的是干路电流，电流表A测的是R2所在支路的电流。由并联电路的电流特点可知，干路中的电流大于各支路电流，而两个电流表指针偏转相同，所以电流表A1选用的应该是0~3A量程，A选用的是0~0.6A量。所以电流表A1的示数为I总=1.2A，即干路电流为1.2A；电流表A的示数为I2=0.24A，即通过灯R2的电流为0.24A，由并联电路电流特点可得，通过灯L1的电流大小为
11． 0.52 1.28
【详解】[1][2]因电流表A2测的是支路电流，电流表A1测的是干路电流，且干路电流大于支路电流，结合电流表的表盘显示可知，电流表A1选择的量程是0~3A，所以电流表的读数是1.8A，干路电流I干=1.8A，电流表A2的量程是0~0.6A，所以电流表的读数是0.52A，通过灯L2的电流大小为I2=0.52A，所以通过灯L1的电流大小为
I1=I干﹣I2=1.8A﹣0.52A=1.28A
12． 断开 将“3A”上的导线改接到“0.6A”处 变大
【详解】[1]为了保护电路，在连接电路时，开关要断开。
[2]由图可知，该电路为并联电路，A1测量通过灯泡L1的电流，电流表A2测量干路中的电流；电流表A1的指针向右偏转幅度很小，示数为0.3A，所测的电流较小，所以需要改接小量程。
[3]调整后再闭合开关S2，根据并联电路的电流规律可知，干路中的电流变大，即A2示数变大。
13． 2.5 1 并
【详解】[1][2][3]由图可知，三个灯并联，电流表A1测干路电流，A2测量L2、L3的电流，A3测量L1、L2的电流。所以有
I=I1+I2+I3=4A
I2+I3=1.5A
I1+I2=3.5A
解得
I1=2.5A，I2=1A I3=0.5A
14． 不正确 见解析
【详解】[1][2]若R被短路，分析电路可知，灯泡也会被短路，造成电源短路，此时电流表A1不会有示数，因此小明的说法不正确。由题意可知，两个电流表都能正常工作，且示数相同，分析电路可知，电流表A1在支路，电流表A在干路，此时两电表示数相同证明另一条支路没有电流，即发生了断路，因此应是R断路。
15．（1）
（2）见详解
【详解】（1）小明认为“电流从电源正极出发，经过灯L1、灯L2， 电流逐渐变小，所以灯L1较亮，灯L2较暗”，我们可以交换一下这两个灯的位置，让电流先经过灯L2，后经过灯 L1，观察两个灯泡的亮度情况，电路图如下图所示
（2）如上图连接，闭合开关，观察两灯泡的亮度关系，如果发现灯L1还是比灯L2亮，这说明小明的解释是错误的，在串联电路中，电流处处相等，电流从电源正极出发，经过灯L1、灯L2，通过两灯的电流相等。
16．
【详解】由题意可知，要探究两电阻并联，当其中一条支路的电流不变时，干路中的电流总大于另一条支路中的电流，则要测出各支路的电流和电路中的总电流，由电路图可知，电流表A2测R2的电流，电流表A测电路中的总电流，则电流表A1要测电阻R1的电流，如图所示：

17．
【详解】由题干可知，两个灯泡并联，电源由两节干电池串联，则电源电压为3V，两灯泡规格相同，其电阻约为6Ω，则通过小灯泡的电流
两个电流表分别测量两个灯泡的电流，量程选择0~0.6A量程，干路上的电流
I总=2I=2×0.5A=1.0A
则测量干路上的电流表的量程为0~3A量程，如下图所示：
电路图如下图所示：
18． 见解析 见解析 电流表示数有变化
【详解】（1）[1]因热敏电阻的阻值随温度变化而变化，定值电阻的阻值不随温度的改变而改变，可以将热敏电阻和定值电阻分别与电流表串联后并联，如图所示：

（2）[2]实验步骤：
①按照电路图连接实物图；
②闭合开关S，用一个热风筒对其中一个电阻吹热风，观察并记录两电流表的示数变化；
（3）[3]若吹热风电阻的电流表示数没有变化，说明该电阻是定值电阻；若吹热风电阻的电流表示数有变化，说明该电阻是热敏电阻。
19． C 0.2 0.5 并联电路中干路电流等于各支路电流之和
【详解】①[1]电流表与待测电路串联，图乙是他们测量电流时连接的实验电路，电流表接在干路上，此时电流表测量的是C处的电流。
②[2][3][4]由图丙、丁两个电流表都选用0-0.6A的量程，分度值为0.02A，由于B在支路上，C在干路上，所以结合指针位置可知，B处的电流IB为0.2A，C处的电流IC为0.5A，且
由此得出的初步结论是并联电路中干路电流等于各支路电流之和。
20．（1）6V；（2）0.3A；（3）0.3A
【详解】解：（1）当开关均断开时，电阻R1和R3串联，电压表V1测量电阻R1两端的电压，U1=2V，电压表V2测量电阻R3两端的电压，U3=4V，串联电路中电源电压等于各用电器两端电压之和，所以电源电压
U=U1+U3=2V+4V=6V
（2）当开关均断开时，电阻R1和R3串联，串联电路中电流处处相等，电流A1的示数为0.3A，所以电流表A2的示数也是0.3A。
（3）当开关均闭合时，电阻R1被短路，电阻R2和R3并联，电流表A1测干路电流，A2测R3的电流，A2示数为0.2A，即通过R3的电流I3=0.2A，电流表A1的示数为0.5A，即干路的电流I=0.5A，则通过电阻R2的电流
I2=I-I3=0.5A-0.2A=0.3A
答：（1）电源电压为6V；
（2）开关均断开时，电流表A2的示数为0.3A；
（3）开关均闭合时，通过电阻R2的电流为0.3A。
