第 3节　平面镜成像(第2课时)
课程标准(2022年版) 本节要点
知道平面镜成像的应用． 1.知道平面镜的应用．(重点) 2.能区分凸面镜和凹面镜对光的作用．(难点) 3.会画复杂的光路图．(难点)
课堂练习
★重点练面镜的应用
1．观察以下两幅图，它们都是利用平面镜来成像．
对着镜子化妆 水中倒影
2．观察以下四幅图，它们都是利用平面镜来改变光路．
潜望镜 在家观看四邻劳作
塔式太阳能电站 用口腔镜检查牙齿

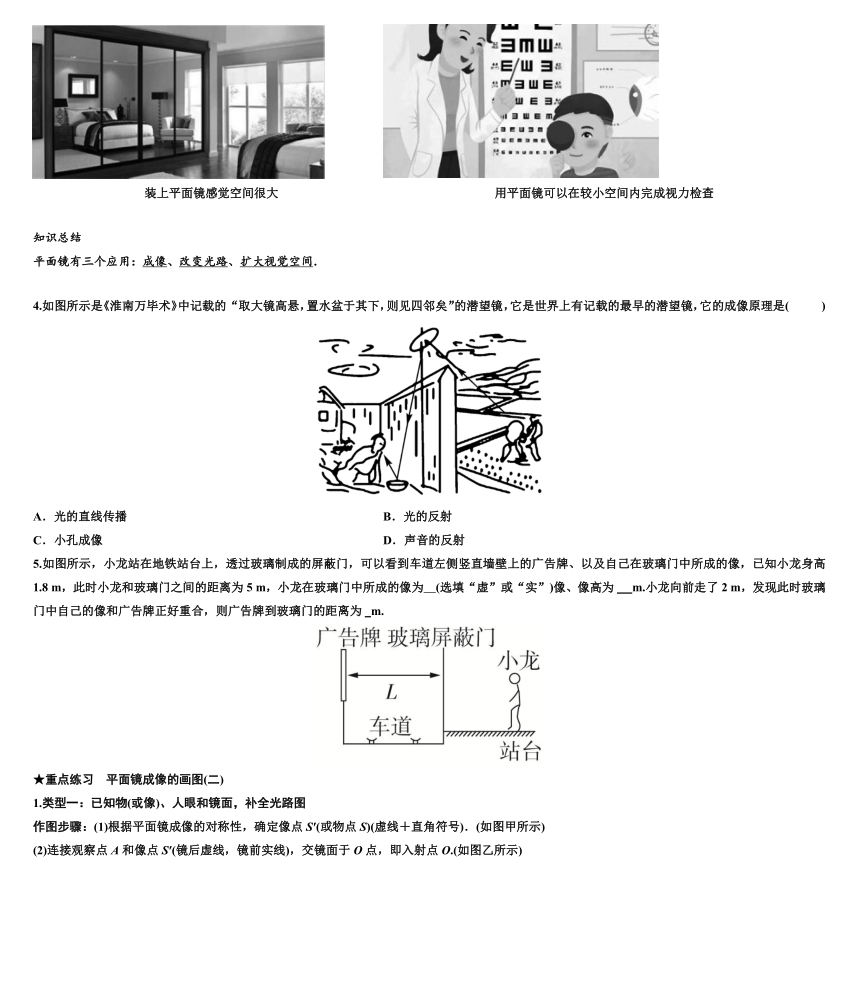

3．观察以下两幅图，它们都是利用平面镜来扩大视觉空间．
装上平面镜感觉空间很大 用平面镜可以在较小空间内完成视力检查
知识总结
平面镜有三个应用：成像、改变光路、扩大视觉空间．
4.如图所示是《淮南万毕术》中记载的“取大镜高悬，置水盆于其下，则见四邻矣”的潜望镜，它是世界上有记载的最早的潜望镜，它的成像原理是(　B　)
A．光的直线传播 B．光的反射
C．小孔成像 D．声音的反射
5.如图所示，小龙站在地铁站台上，透过玻璃制成的屏蔽门，可以看到车道左侧竖直墙壁上的广告牌、以及自己在玻璃门中所成的像，已知小龙身高1.8 m，此时小龙和玻璃门之间的距离为5 m，小龙在玻璃门中所成的像为虚(选填“虚”或“实”)像、像高为1.8m.小龙向前走了2 m，发现此时玻璃门中自己的像和广告牌正好重合，则广告牌到玻璃门的距离为3m.
★重点练面镜成像的画图(二)
1.类型一：已知物(或像)、人眼和镜面，补全光路图
作图步骤：(1)根据平面镜成像的对称性，确定像点S′(或物点S)(虚线＋直角符号)．(如图甲所示)
(2)连接观察点A和像点S′(镜后虚线，镜前实线)，交镜面于O点，即入射点O.(如图乙所示)
甲 乙
(3)连接SO即得到入射光线(标箭头)，OA则为反射光线(标箭头)(具体解题中要灵活变通)．(如图丙所示)
丙
2.画出图中S发出的光线经平面镜反射后过P点的光路．
如图所示
答案图
3.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明．请在图中准确画出灯S发出的光经平面镜反射后到达A 点的光路图．
如图所示
案图
4.类型二：已知两条反射(或入射)光线，画光源，补全光路图
作图步骤：(1)光线反向延长，先确定像点S′(或光源S)．(如图甲所示)
(2)利用平面镜成像的对称性，作出光源S(或像点S′)．(如图乙所示)
(3)找到两个入射点O与O′，连接SO、SO′，补全光路图(具体题目中要灵活变通)．(如图丙所示)
　　　　
甲　　　　　　乙　　　　　　　　丙
注意：(1)入射光线的反向延长线必过光源，反射光线的反向延长线(用虚线)必过像点．
(2)因为已知入射光线(或反射光线)及反射面，根据光的反射规律作图，也可以完成光路图．
5.如图所示，a、b是平面镜MN前一点光源S射向镜面的两条入射光线，请在图中标出点光源S和像点S′的位置，并完成光路图(保留作图痕迹)．
如图所示
答案图
典例3图
6.如图所示是经过平面镜反射的两条光线，请标出光源S的位置及对应的两条入射光线(保留必要的作图痕迹)．
如图所示
图
★重点练习 凸面镜和凹面镜
1.完成下表的填空．
类型 凸面镜 凹面镜
定义 用球面的凸表面做反射面的面镜． 用球面的凹表面做反射面的面镜．
典型光路
性质 凸面镜对光有发散作用，可以扩大视野，能成正立、缩小的虚像． 凹面镜能把射向它的平行光会聚到一点(凹面镜对光有会聚作用)；从焦点射向凹面镜的光经过反射后是平行光．
应用 汽车后视镜、街头路口的反光镜等． 太阳灶、探照灯、手电筒以及各种机动车前灯的反光装置．
2.2022年第24届冬奥会在北京召开．如图甲所示是奥运会圣火采集装置，它是利用凹(选填“凹”“凸”或“平”)面镜对光具有会聚作用制成的．如图乙所示，在道路的急拐弯处都装上了凸(选填“凹”“凸”或“平”)面镜，以减少事故的发生．
知识总结
汽车的后视镜、公路拐弯处设置的反光镜是凸面镜，能够扩大视野；太阳灶使用的是凹面镜；牙科医生观察口腔中的牙齿时，使用的小镜子是平面镜．
