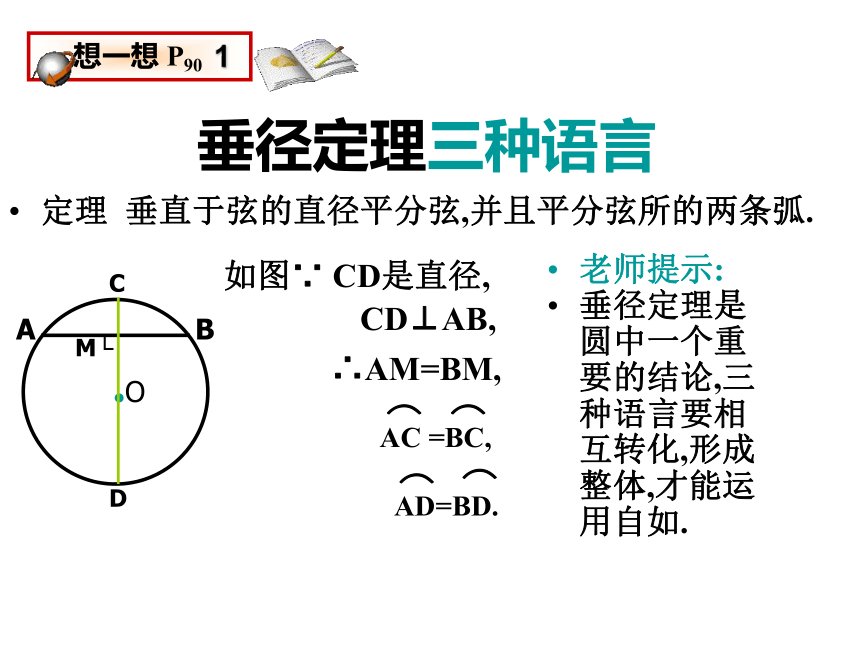

课件22张PPT。2. 圆对称性(2)垂径定理三种语言定理 垂直于弦的直径平分弦,并且平分弦所的两条弧.老师提示:
垂径定理是圆中一个重要的结论,三种语言要相互转化,形成整体,才能运用自如.CD⊥AB,如图∵ CD是直径,∴AM=BM,垂直于弦的直径平分这条弦，并且平分弦所对的两条弧。（1）直径垂直于弦｛（2）直径平分弦
（3）直径平分弧

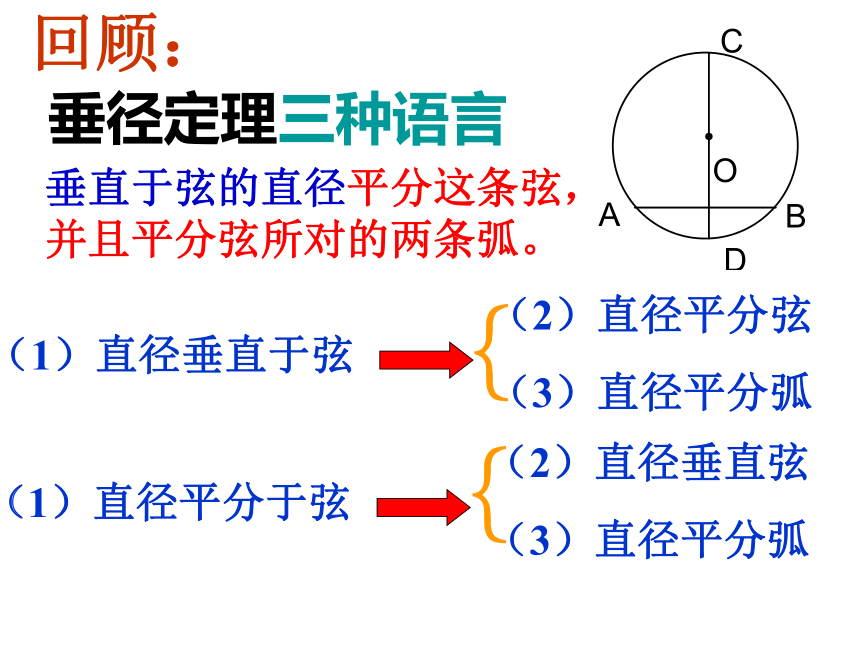

回顾：垂径定理三种语言（1）直径平分于弦（2）直径垂直弦
（3）直径平分弧

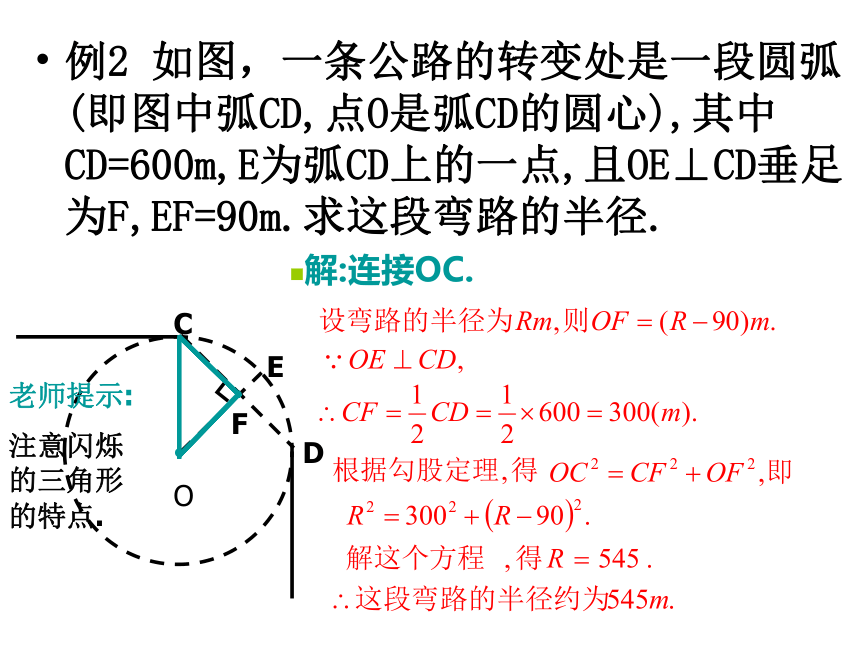

｛例2 如图，一条公路的转变处是一段圆弧(即图中弧CD,点O是弧CD的圆心),其中CD=600m,E为弧CD上的一点,且OE⊥CD垂足为F,EF=90m.求这段弯路的半径.解:连接OC.老师提示:

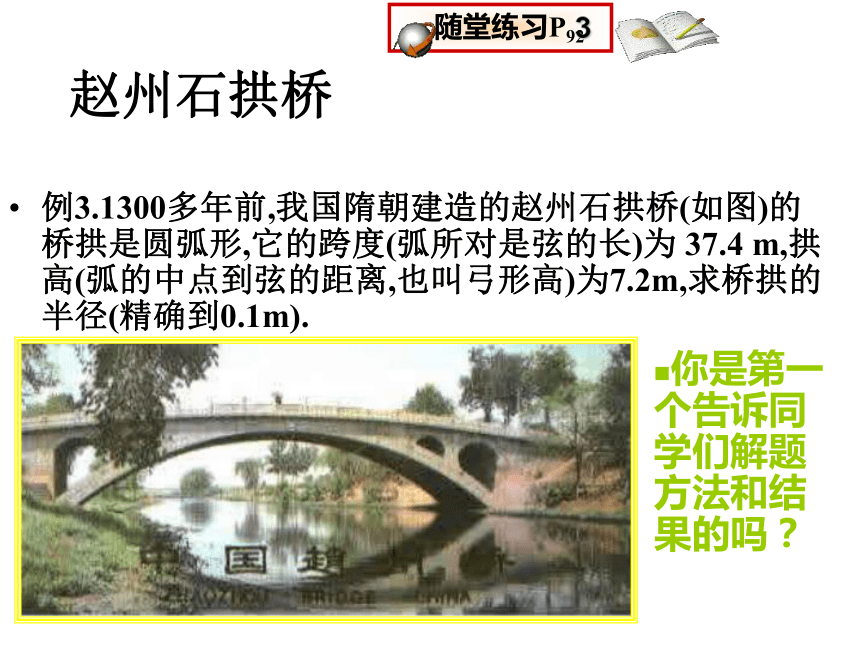

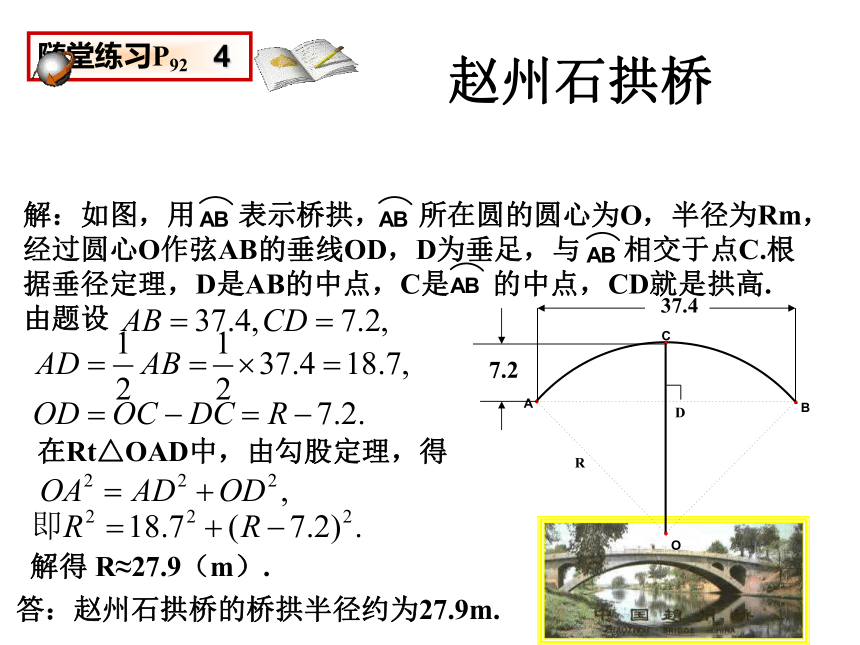

注意闪烁的三角形的特点.赵州石拱桥例3.1300多年前,我国隋朝建造的赵州石拱桥(如图)的桥拱是圆弧形,它的跨度(弧所对是弦的长)为 37.4 m,拱高(弧的中点到弦的距离,也叫弓形高)为7.2m,求桥拱的半径(精确到0.1m).你是第一个告诉同学们解题方法和结果的吗？赵州石拱桥解：如图，用 表示桥拱， 所在圆的圆心为O，半径为Rm，
经过圆心O作弦AB的垂线OD，D为垂足，与 相交于点C.根
据垂径定理，D是AB的中点，C是 的中点，CD就是拱高.

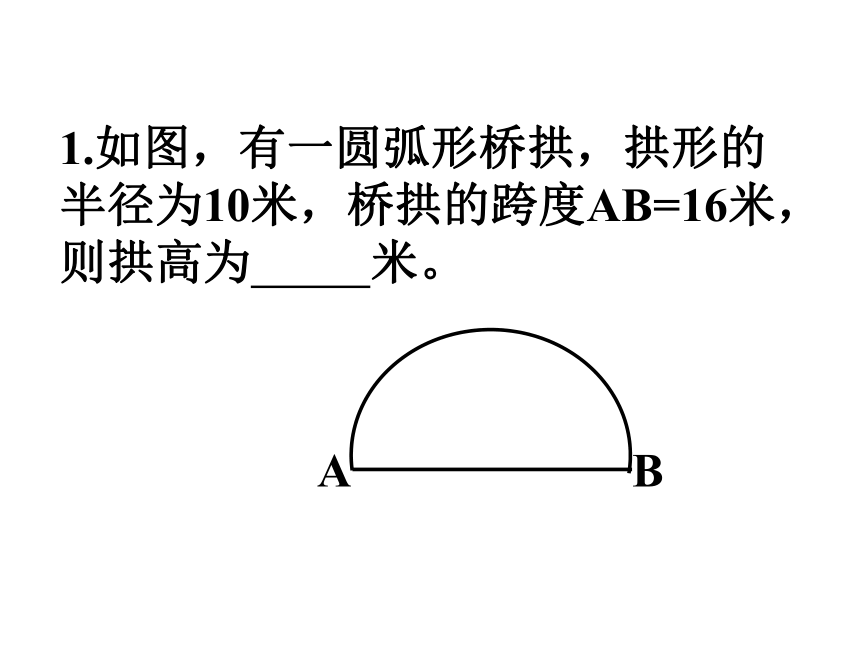

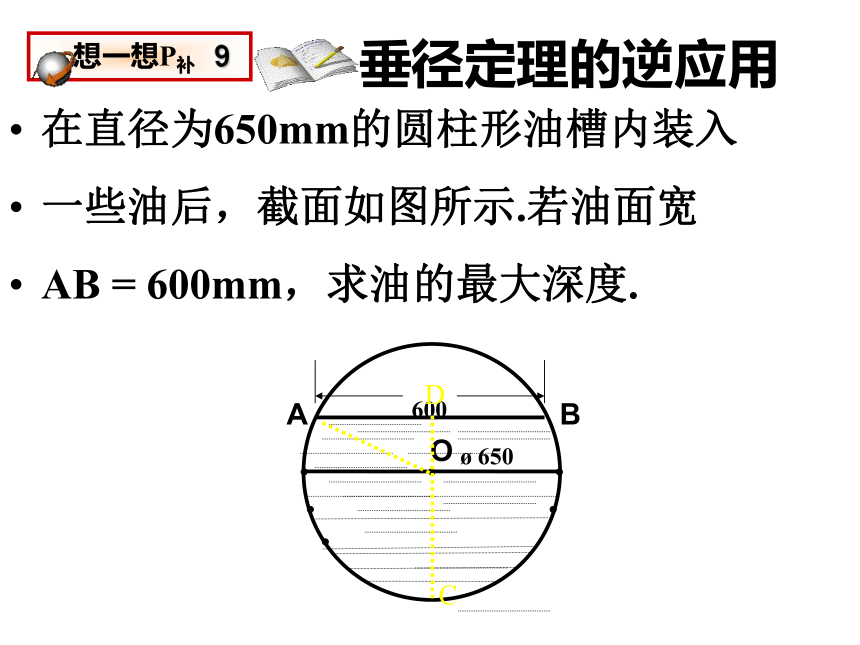

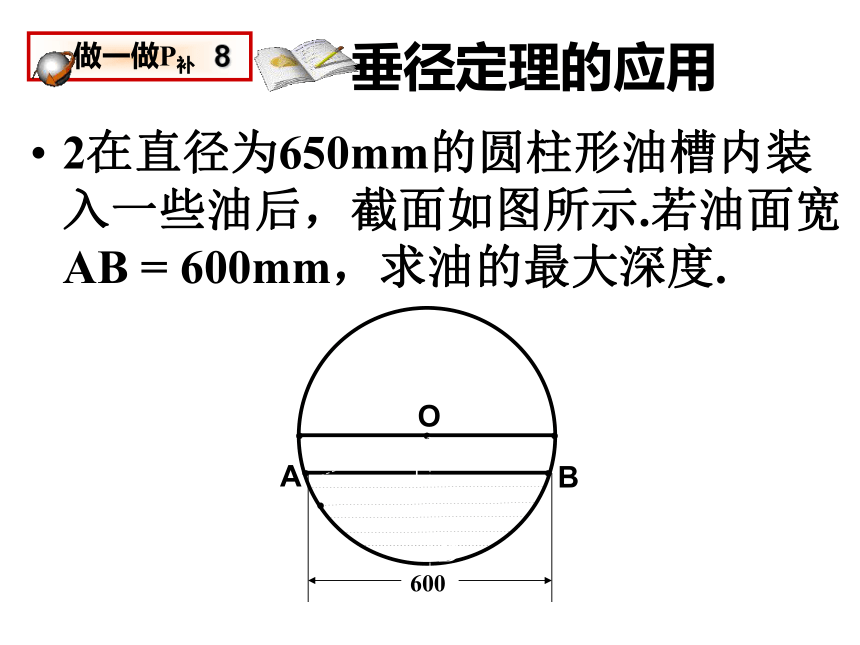

由题设在Rt△OAD中，由勾股定理，得解得 R≈27.9（m）.答：赵州石拱桥的桥拱半径约为27.9m.1.如图，有一圆弧形桥拱，拱形的半径为10米，桥拱的跨度AB=16米，则拱高为 米。垂径定理的应用2在直径为650mm的圆柱形油槽内装入一些油后，截面如图所示.若油面宽AB = 600mm，求油的最大深度. 垂径定理的逆应用在直径为650mm的圆柱形油槽内装入
一些油后，截面如图所示.若油面宽
AB = 600mm，求油的最大深度. DC 已知⊙O的直径是50 cm，⊙O的两条平行弦AB=40 cm ，CD=48cm，
求弦AB与CD之间的距离。 CD20152525247讲解CDFEF有两解：15+7=22cm
15-7=8cm垂径定理三角形在a,d,r,h中，已知其中任意两个量,可以求出其它两个量.⑴d + h = r⑵已知：如图，直径CD⊥AB，垂足为E .
⑴若半径R = 2 ，AB = , 求OE、DE 的长.
⑵若半径R = 2 ，OE = 1 ，求AB、DE 的长.
⑶由⑴ 、⑵两题的启发，你还能编出什么其他问题？挑战自我1、要把实际问题转变成一个数学问题来解决.2、熟练地运用垂径定理及其推论、勾股定理，并用方程的思想来解决问题.3、对于一个圆中的弦长a、圆心到弦的距离d、圆半径r、弓形高h，这四个量中，只要已知其中任意两个量，就可以求出另外两个量，如图有：⑴d + h = r练习一如图，⊙O的半径为5，弦AB的长为8，M是弦AB上的动点，则线段OM的长的最小值为____.最大值为____________. 35船能过拱桥吗2 . 如图,某地有一圆弧形拱桥,桥下水面宽为7.2米,拱顶高出水面2.4米.现有一艘宽3米、船舱顶部为长方形并高出水面2米的货船要经过这里,此货船能顺利通过这座拱桥吗？相信自己能独立完成解答.船能过拱桥吗解:如图,用 表示桥拱, 所在圆的圆心为O,半径为Rm,
经过圆心O作弦AB的垂线OD,D为垂足,与 相交于点C.根
据垂径定理,D是AB的中点,C是 的中点,CD就是拱高.
由题设得在Rt△OAD中，由勾股定理，得解得 R≈3.9（m）.在Rt△ONH中，由勾股定理，得∴此货船能顺利通过这座拱桥.2. 圆对称性(3)圆心角圆心角 顶点在圆心的角(如∠AOB).
弦心距 过圆心作弦的垂线,圆心与垂足之间的距离(如线段OD).如图,在⊙O中,分别作相等的圆心角和∠AOB和∠A′OB′, 将其中的一个旋转一个角度,使得OA和O′A′重合. 你能发现那些等量关系?说一说你的理由.圆心角圆心角, 弧,弦,弦心距之间的关系定理如图,如果在两个等圆⊙O和⊙O′中,分别作相等的圆心角和∠AOB和∠A′O′B′,固定圆心,将其中的一个旋转一个角度,使得OA和O′A′重合. 你又能发现那些等量关系?说一说你的理由.圆心角, 弧,弦,弦心距之间的关系定理在同圆或等圆中,相等的圆心角所对的弧相等所对的弦相等,所对的弦的弦心距相等.由条件:
①∠AOB=∠A′O′B′③AB=A′B′④ OD=O′D′拓展与深化在同圆或等圆中,如果轮换下面五组条件:
①两个圆心角,②两条弧,③两条弦,④两条弦心距,你能得出什么结论?与同伴交流你的想法和理由.如由条件:③AB=A′B′④ OD=O′D′①∠AOB=∠A′O′B′推论在同圆或等圆中,如果①两个圆心角,
②两条弧,③两条弦,④两条弦心距中,
有一组量相等,那么它们所对应的
其余各组量都分别相等.如由条件:③AB=A′B′④ OD=O′D′①∠AOB=∠A′O′B′化心动为行动1.已知A,B是⊙O上的两点,∠AOB=1200,C是 的中点,试确定四边形OACB的形状,并说明理由.2.利用一个圆及若干条弦分别设计出符合下列条件的图案:
(1)是轴对称图形但不是中心对称图形;
(2)即是轴对称图形又是中心对称图形.
垂径定理是圆中一个重要的结论,三种语言要相互转化,形成整体,才能运用自如.CD⊥AB,如图∵ CD是直径,∴AM=BM,垂直于弦的直径平分这条弦，并且平分弦所对的两条弧。（1）直径垂直于弦｛（2）直径平分弦
（3）直径平分弧
回顾：垂径定理三种语言（1）直径平分于弦（2）直径垂直弦
（3）直径平分弧
｛例2 如图，一条公路的转变处是一段圆弧(即图中弧CD,点O是弧CD的圆心),其中CD=600m,E为弧CD上的一点,且OE⊥CD垂足为F,EF=90m.求这段弯路的半径.解:连接OC.老师提示:
注意闪烁的三角形的特点.赵州石拱桥例3.1300多年前,我国隋朝建造的赵州石拱桥(如图)的桥拱是圆弧形,它的跨度(弧所对是弦的长)为 37.4 m,拱高(弧的中点到弦的距离,也叫弓形高)为7.2m,求桥拱的半径(精确到0.1m).你是第一个告诉同学们解题方法和结果的吗？赵州石拱桥解：如图，用 表示桥拱， 所在圆的圆心为O，半径为Rm，
经过圆心O作弦AB的垂线OD，D为垂足，与 相交于点C.根
据垂径定理，D是AB的中点，C是 的中点，CD就是拱高.
由题设在Rt△OAD中，由勾股定理，得解得 R≈27.9（m）.答：赵州石拱桥的桥拱半径约为27.9m.1.如图，有一圆弧形桥拱，拱形的半径为10米，桥拱的跨度AB=16米，则拱高为 米。垂径定理的应用2在直径为650mm的圆柱形油槽内装入一些油后，截面如图所示.若油面宽AB = 600mm，求油的最大深度. 垂径定理的逆应用在直径为650mm的圆柱形油槽内装入
一些油后，截面如图所示.若油面宽
AB = 600mm，求油的最大深度. DC 已知⊙O的直径是50 cm，⊙O的两条平行弦AB=40 cm ，CD=48cm，
求弦AB与CD之间的距离。 CD20152525247讲解CDFEF有两解：15+7=22cm
15-7=8cm垂径定理三角形在a,d,r,h中，已知其中任意两个量,可以求出其它两个量.⑴d + h = r⑵已知：如图，直径CD⊥AB，垂足为E .
⑴若半径R = 2 ，AB = , 求OE、DE 的长.
⑵若半径R = 2 ，OE = 1 ，求AB、DE 的长.
⑶由⑴ 、⑵两题的启发，你还能编出什么其他问题？挑战自我1、要把实际问题转变成一个数学问题来解决.2、熟练地运用垂径定理及其推论、勾股定理，并用方程的思想来解决问题.3、对于一个圆中的弦长a、圆心到弦的距离d、圆半径r、弓形高h，这四个量中，只要已知其中任意两个量，就可以求出另外两个量，如图有：⑴d + h = r练习一如图，⊙O的半径为5，弦AB的长为8，M是弦AB上的动点，则线段OM的长的最小值为____.最大值为____________. 35船能过拱桥吗2 . 如图,某地有一圆弧形拱桥,桥下水面宽为7.2米,拱顶高出水面2.4米.现有一艘宽3米、船舱顶部为长方形并高出水面2米的货船要经过这里,此货船能顺利通过这座拱桥吗？相信自己能独立完成解答.船能过拱桥吗解:如图,用 表示桥拱, 所在圆的圆心为O,半径为Rm,
经过圆心O作弦AB的垂线OD,D为垂足,与 相交于点C.根
据垂径定理,D是AB的中点,C是 的中点,CD就是拱高.
由题设得在Rt△OAD中，由勾股定理，得解得 R≈3.9（m）.在Rt△ONH中，由勾股定理，得∴此货船能顺利通过这座拱桥.2. 圆对称性(3)圆心角圆心角 顶点在圆心的角(如∠AOB).
弦心距 过圆心作弦的垂线,圆心与垂足之间的距离(如线段OD).如图,在⊙O中,分别作相等的圆心角和∠AOB和∠A′OB′, 将其中的一个旋转一个角度,使得OA和O′A′重合. 你能发现那些等量关系?说一说你的理由.圆心角圆心角, 弧,弦,弦心距之间的关系定理如图,如果在两个等圆⊙O和⊙O′中,分别作相等的圆心角和∠AOB和∠A′O′B′,固定圆心,将其中的一个旋转一个角度,使得OA和O′A′重合. 你又能发现那些等量关系?说一说你的理由.圆心角, 弧,弦,弦心距之间的关系定理在同圆或等圆中,相等的圆心角所对的弧相等所对的弦相等,所对的弦的弦心距相等.由条件:
①∠AOB=∠A′O′B′③AB=A′B′④ OD=O′D′拓展与深化在同圆或等圆中,如果轮换下面五组条件:
①两个圆心角,②两条弧,③两条弦,④两条弦心距,你能得出什么结论?与同伴交流你的想法和理由.如由条件:③AB=A′B′④ OD=O′D′①∠AOB=∠A′O′B′推论在同圆或等圆中,如果①两个圆心角,
②两条弧,③两条弦,④两条弦心距中,
有一组量相等,那么它们所对应的
其余各组量都分别相等.如由条件:③AB=A′B′④ OD=O′D′①∠AOB=∠A′O′B′化心动为行动1.已知A,B是⊙O上的两点,∠AOB=1200,C是 的中点,试确定四边形OACB的形状,并说明理由.2.利用一个圆及若干条弦分别设计出符合下列条件的图案:
(1)是轴对称图形但不是中心对称图形;
(2)即是轴对称图形又是中心对称图形.
