第十四章 探究欧姆定律
14.1 怎样认识电阻
第1课时
沪粤版 物理
课堂导入

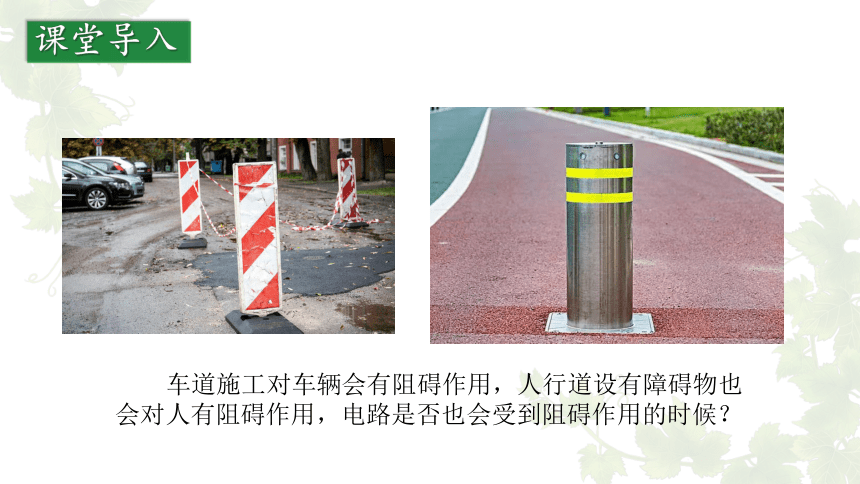

车道施工对车辆会有阻碍作用，人行道设有障碍物也会对人有阻碍作用，电路是否也会受到阻碍作用的时候？
表示导体对电流的阻碍作用大小的物理量
R
欧姆，简称欧(Ω)
千欧(kΩ)、兆欧(MΩ)
1MΩ =_________ kΩ 1kΩ =_________ Ω

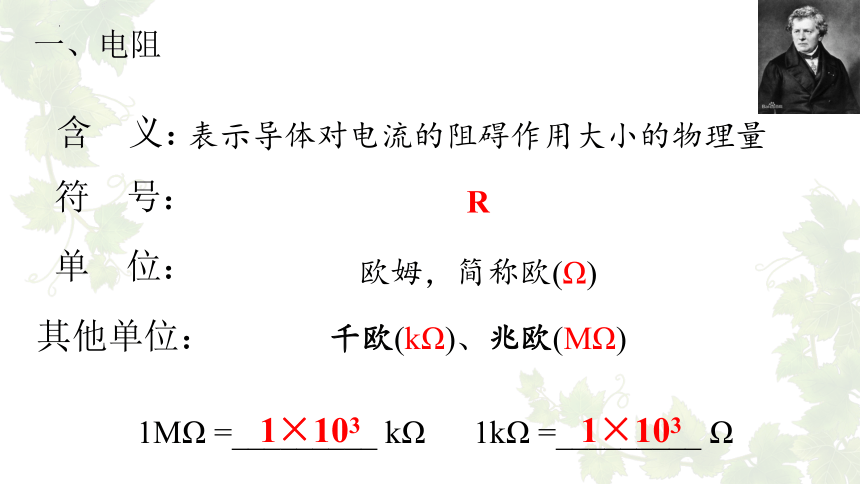

一、电阻
含 义：
符 号：
单 位：
其他单位：
1×103
1×103
我国三大民生工程
西电东送
南水北调
西气东输
知识拓展

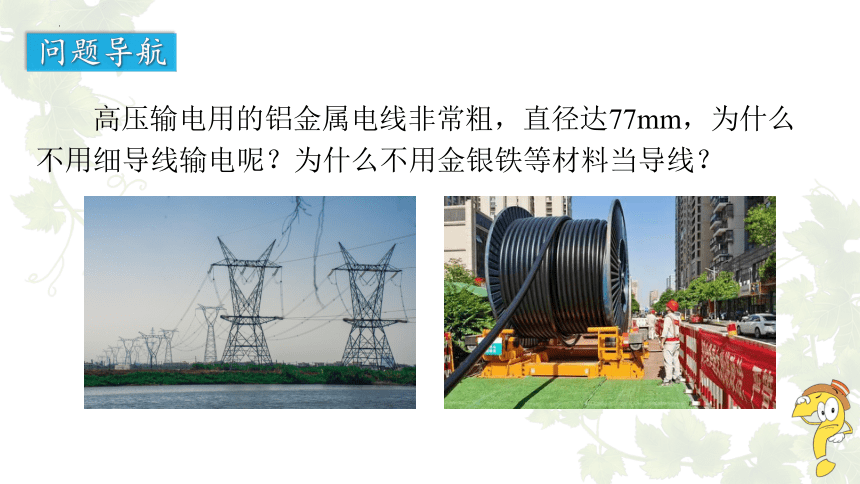

高压输电用的铝金属电线非常粗，直径达77mm，为什么不用细导线输电呢？为什么不用金银铁等材料当导线？
问题导航
导体的电阻大小跟什么因素有关？
二、探究影响导体电阻大小的因素
1.提出问题
2.猜想与假设
猜想一：导体电阻大小可能与导体的长度有关
猜想二：导体电阻大小可能与导体的横截面积有关
猜想三：导体电阻大小可能与导体材料有关
猜想四：导体电阻大小可能与导体的温度有关
3.设计实验与制定计划
1、控制导体的粗细、材料、温度一定，只改变导体的长度，观察其对电流的阻碍作用。
2、控制导体的长度、材料、温度一定，只改变导体的粗细，观察其对电流的阻碍作用。
3、控制导体的长度、粗细、温度一定，只改变导体的材料，观察其对电流的阻碍作用。
4、控制导体的长度、粗细、材料一定，只改变导体的温度，观察其对电流的阻碍作用。
猜想一：导体电阻大小可能与导体的长度有关
猜想二：导体电阻大小可能与导体的横截面积有关
猜想三：导体电阻大小可能与导体材料有关
猜想二：导体电阻大小可能与导体的温度有关
请根据实验需要，设计表格
实验序号 材料 长度 横截面积 通过电路的电流I/A
1
2
3
……
1、控制导体的粗细、材料、温度一定，只改变导体的长度，观察其对电流的阻碍作用。
2、控制导体的长度、材料、温度一定，只改变导体的粗细，观察其对电流的阻碍作用。
3、控制导体的长度、粗细、温度一定，只改变导体的材料，观察其对电流的阻碍作用。
4、控制导体的长度、粗细、材料一定，只改变导体的温度，观察其对电流的阻碍作用。
材料
长度
横截面积
电流
序号
1
2
3
…
开关、
请根据上述设计确定实验器材
电源、
导线若干、
不同材料的导体、
灯泡、
电流表
4.进行实验与收集证据
1、将粗细、材料相同，长度不同的A、B两根镍铬合金线接入电路，测出电流大小；
2、将长度、材料相同，粗细不同的A、C两根镍铬合金线接入电路，测出电流大小；
3、将长度、粗细相同，材料不同的A、D两根合金线接入电路，测出电流大小；
4、电路通电一段时间，观察通过的电流变化。
①长度
铁丝
镍铬丝
镍铬丝
②横截面积
③材料
④温度
①长度
②横截面积
③材料
④温度
导体的电阻跟导体的长度有关，导体越长，电阻越_______。
导体的电阻跟导体的横截面积有关，导体横截面积越大，电阻越_______。
导体的电阻跟导体材料有关，不同材料的导体，其电阻___________。
导体的电阻还跟导体的温度有关。例如，多数金属的电阻随温度的升高而___________。
5.分析与论证
大
小
不同
增大
（1）每次实验对实验结果有影响吗？对实验结论而言呢？
（2）改变某些因素时，变化的量尽可能地大，肉眼观察起来方便。
（3）……
6.评估
1. 对电阻的理解：电阻是导体本身的一种性质，与导体两端电压大小和通过导体的电流大小无关。
2. 导体、绝缘体、半导体和超导体
(1)导体和绝缘体都有电阻，导体的电阻小，绝缘体的电阻大，半导体的电阻介于导体和绝缘体之间。
(2)少数导体当温度降到足够低时，电阻变为零，这种导体被称作超导体。
知识拓展
1．将一根金属导线对折后并成一条，它的电阻将变______，原因是导线___________变大，_______变小所致。
2．将一根金属导线均匀拉长后，它的电阻将变______。原因是导线________变大，_________变小所致。
当堂练习
小
横截面积
长度
大
长度
横截面积
1、认识电阻的含义及单位
2、影响电阻大小的因素
3、电阻是导体本身的一种性质，与导体两端电压大小和通过导体的电流大小无关。
课堂小结
练习册54页：课堂练习第1、2、3题
课时达标第2、6题
课后作业
1．关于导体的电阻，下列说法正确的是（ ）
A．粗细相同的两根导线，较长的导线电阻一定较大
B．镍铬合金丝的电阻一定比铜丝的电阻大
C．长短相同的两根导线，横截面积较小的那根电阻一定较大
D．同种材料制成的长短相同的两根导线，粗导线的电阻较小
D
练习巩固
2．为维护消费者权益，枣庄市某技术监督部门对市场上的电线产品进行抽査，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标注的直径要小。这种电线不符合规格的主要原因是(　　)
A．电线的温度引起电阻偏大
B．电线的材料引起电阻偏大
C．电线的长度引起电阻偏大
D．电线的横截面积引起电阻偏大
D
3．导体的电阻与导体的长度、横截面积和材料等因素有关。如图所示的甲、乙两图对比，反映导体的电阻与___________有关；乙、丙两图对比，反映了导体的电阻与________有关。
横截面积
长度
4．如图所示，导体A、B的材料相同、长度相等，A比B的横截面积大，则A的电阻________B的电阻；若将它们串联在电路中，则通过A的电流_______B的电流。(均选填“大于”“小于”或“等于”)
小于
等于
