5.2 生活中的透镜 课件

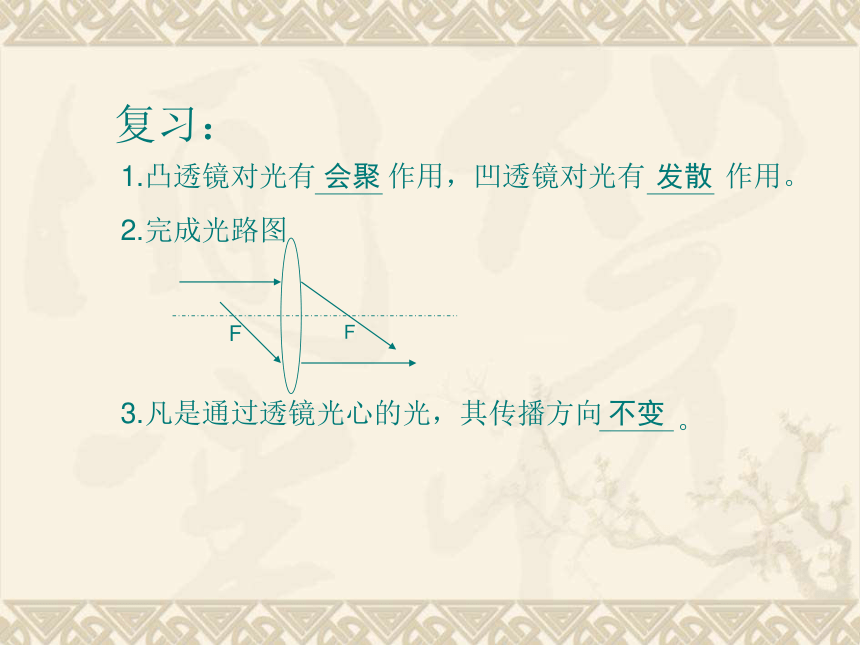

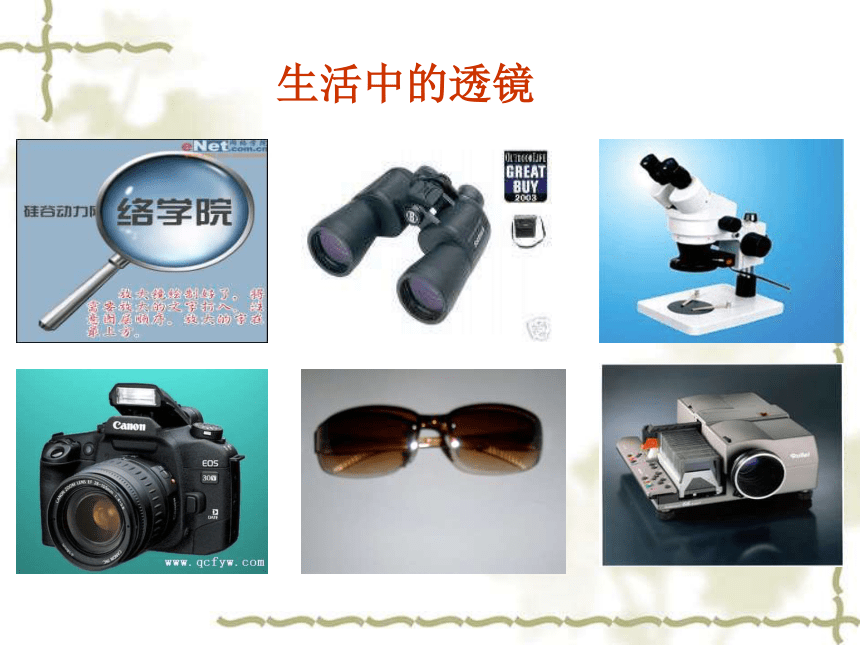

课件39张PPT。生活中的透镜生活中的透镜复习：FF1.凸透镜对光有 作用，凹透镜对光有 作用。 2.完成光路图3.凡是通过透镜光心的光，其传播方向。会聚发散不变一、照相机主要由哪几部分组成？底片镜头按钮机壳讨论与交流照 相 机 的 原 理ABB’A’胶卷----光屏镜头----凸透镜1、照相机的镜头相当于一个凸透镜，胶卷相当于光屏。2、照相机成像的特点：倒立 缩小的实像照 相 机 的 原 理照相机所成的像是____（倒立、正立）____（放大、缩小）的____（虚、实）像。FFABA’B’倒立缩小实（1）照相机工作时，物体和像在凸透镜的两侧，其中物体离凸透镜远些，像离凸透镜近些。
（2）照相机的最重要结构是镜头、胶卷。
（3）在对物体进行照相时，如果物体到照相机的距离改变，那么胶卷到镜头的距离也要随之改变，这样胶卷上的像才清晰。A生活中的照相机----数码相机数码相机用图象传感器替代胶片,把光信号变成电信号,再变成数字信号,由相机内的存储器保存.早期的幻灯机投影仪的构造简图FF平面镜在这里有什么作用？改变光的传播路径,使投影片的像出现在投影仪前方的屏幕上投影仪的原理实ABA’B’投影仪所成的像是____（倒立、正立）____（放大、缩小）的____（虚、实）像。倒立放大幻灯机的工作原理投影仪和幻灯机成像的特点 投影仪和幻灯机利用凸透镜成像，物体通过投影仪会在屏幕上成一个倒立的放大的实像，像与物体位于凸透镜的两侧，物离镜头近，像离镜头远。
1、它们利用什么来成像？2、像是缩小还是放大？是正立还是倒立？
是实像还是虚像？
3、像与物体位于凸透镜的同侧还是两侧？
像与物到镜头的距离有何关系？
（1）要想通过投影仪在屏幕上看到物体正立的像，则物体在放置的时候应该倒放。
（2）投影仪成倒立的像，不仅物像之间上下是相对颠倒的，左右也是相对颠倒的。
（3）投影仪工作时，物体和像在凸透镜的两侧，其中物体离凸透镜近些，像离凸透镜远些。 面对幻灯机幕布，将印有“h”字样的幻灯片插入框中，调节镜头后，在幕布上出现的画面应该是（ ）思考c1.放大镜的实质就是一个凸透镜FF放大镜ABA’B’2放大镜所成的像是____（倒立、正立）____（放大、缩小）的____（虚、实）像。正立放大虚正立或倒立放大或缩小实像或虚像倒立
倒立
正立
缩小
放大放大实像
实像
虚像
异侧
异侧
同侧异侧或同侧实像和虚像实像：是实际光线会聚而形成的,能呈现在光屏上.　例如：虚像：是反射光线或折射光线的反向延长线相交而形成的,不能呈现在光屏上. 例如:平面镜成像放大镜的像小孔成像．照相机的像投影仪的像“眼睛受骗”内容回顾 １．照相机主要由哪几部分组成？它的镜头相当于什么？胶卷相当于什么？物体在胶卷上成的像有什么特点？ ２．投影仪主要由哪几部分组成？它的镜头相当于什么？屏幕相当于什么？平面镜的作用是什么？投影片在银幕上成的像有什么特点？ ３．放大镜的实质是什么？成的像有什么特点？ ４．实像和虚像形成原因是什么？如何区分物体所形成的像是实像还是虚像？习题1.下列不属于透镜在日常生活中应用的是（ ）
A 照相机 B.放大镜 C.投影仪 D.潜望镜
D放大镜正立放大的虚讨论与交流2.物体通过下列光学器件可以成放大的实像的是 （ ） A.照相机 B.投影仪 C.放大镜 D.平面镜4.清晨，小草的露珠下面的叶脉看起来比较大，这是因为露珠相当于 ，形成了 像。3.下列说法正确的是（ ）
A.眼睛不能看到虚像
B.眼睛不能看到实像
C.能用光屏承接的像可能是虚像
D.能用光屏承接的像一定是实像BD知识的应用1.下列不属于透镜在日常生活中应用的是（ ）。
A 照相机 B.放大镜
C.投影仪 D.潜望镜
2.照相机镜头相当于一个____ _，来自物体的光经过照相机镜头后会聚在胶卷上，形成一个_____（“放大”或“缩小”）的 像。D凸透镜缩小实3、当投影仪工作时，
（1）凸透镜的作用是 ，平面镜的作用是 。
（2）使用时，投影片离投影仪镜头比较 （选填“远或近”），投影片上的画面在屏幕上形成 （选填“正立或倒立”）、放大的 （选填“实或虚”） 像。成像改变光的传播方向近倒立实4、小明用一个凸透镜观看书上的一个英文单词，他看到了两个字母“YS”的情形如图所示，这个透镜是 透镜，这种透镜对光线有 作用。看到的“YS”是字母YS正立、放大的
（选填“实或虚”）像。生活中常用的 镜就是这种透镜。凸虚放大会聚5、用照相机拍照片时，下列说法正确的是（ ）
A.因为要得到倒立、放大的实像，所以镜头要用凸透镜，人要离镜头很近B. .因为要得到正立、缩小的实像，所以镜头要用凹透镜，人要离镜头很近C. .因为要得到倒立、缩小的实像，所以镜头要用凸透镜，人要离镜头较远D. .因为要得到正立、放大的虚像，所以镜头要用凹透镜，人要离镜头较远
C6、关于实像和虚像，说法错误的是（ ）
A.实像是由实际光线会聚而成的，虚像是由发散光线的反向延长线会聚而成的
B.实像都是由光的折射形成的，虚像都是由光的反射形成的
C.实像能用眼睛看，能显示在光屏上；虚像能用眼睛看到，但不能显示在光屏上
D.实像一定是倒立的，虚像一定是正立的B7、通过凸透镜观察印有字母的纸的情形，如图所示。下列光学仪器的工作原理与该现象所反映的规律相同的是（）
A、放大镜 B、照相机
C、投影仪 D、潜望镜B8、放映幻灯片时，想使屏幕上出现放大的“F”字母，那么摆放幻灯片的正确方法是（ ）FFABCDB提示：幻灯片所成的像，上下相反，左右相反9.清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了____镜的功能，形成了放大的____像，这是由于光的____射现象的结果。凸透虚折10、关于四种光学仪器的成像情况，以下说法正确的是（ ）
A、放大镜成正立、放大的实像
B、潜望镜成正立、缩小的虚像
C、照相机成正立、缩小的实像
D、幻灯机成倒立、放大的实像 D练习1.凸透镜是许多光学仪器的重要元件，可以呈现不同的像。应用凸透镜，在照相机中成 、 立的 像；在投影仪中成 、 立的 像；而直接用凸透镜做放大镜时，成 、 立的 像。
2.如图，李东同学从侧面透过球形玻璃缸欣赏水中游动的金鱼，他所看到的“金鱼” 是（ ）
A.放大了的金鱼实像
B.放大了的金鱼虚像
C.缩小了的金鱼实像
D.缩小了的金鱼虚像
缩小 倒 实放大 倒 实放大 正 虚B
