15.5串、并联电路中电流规律课时训练（含答案）--2023-2024学年初中物理九年级全一册（人教版）

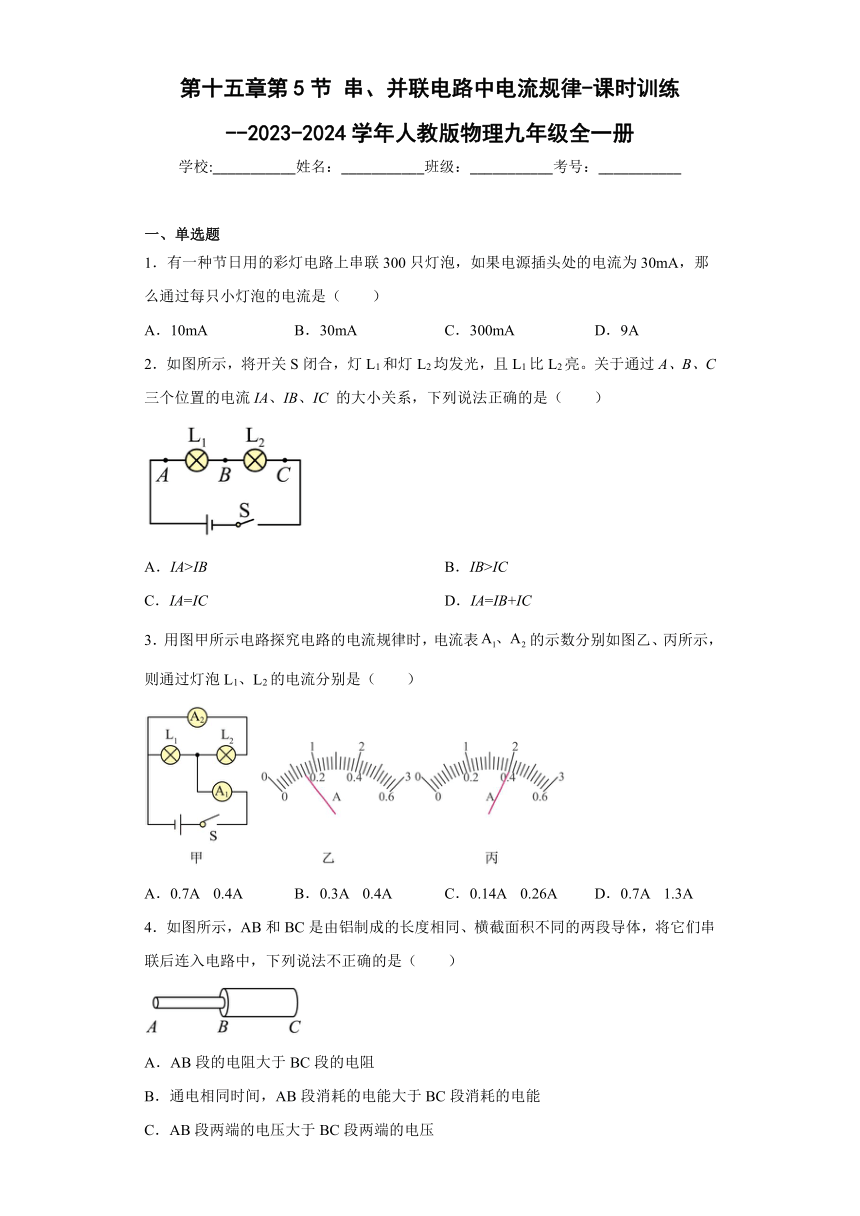

第十五章第5节 串、并联电路中电流规律-课时训练--2023-2024学年人教版物理九年级全一册
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．有一种节日用的彩灯电路上串联300只灯泡，如果电源插头处的电流为30mA，那么通过每只小灯泡的电流是（　　）
A．10mA B．30mA C．300mA D．9A
2．如图所示，将开关S闭合，灯L1和灯L2均发光，且L1比L2亮。关于通过A、B、C三个位置的电流IA、IB、IC 的大小关系，下列说法正确的是（　　）
A．IA>IB B．IB>IC
C．IA=IC D．IA=IB+IC
3．用图甲所示电路探究电路的电流规律时，电流表的示数分别如图乙、丙所示，则通过灯泡L1、L2的电流分别是（　　）
A．0.7A 0.4A B．0.3A 0.4A C．0.14A 0.26A D．0.7A 1.3A
4．如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法不正确的是（　　）
A．AB段的电阻大于BC段的电阻
B．通电相同时间，AB段消耗的电能大于BC段消耗的电能
C．AB段两端的电压大于BC段两端的电压

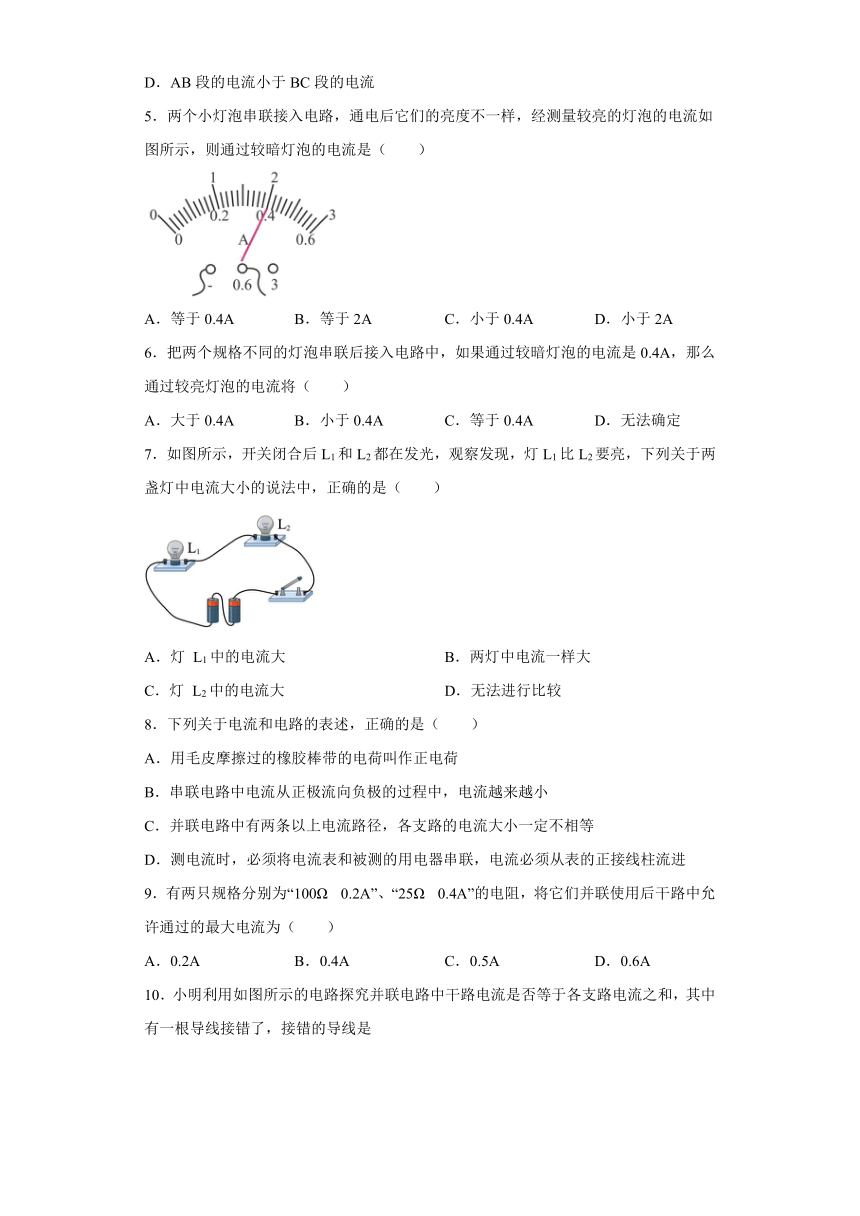

D．AB段的电流小于BC段的电流
5．两个小灯泡串联接入电路，通电后它们的亮度不一样，经测量较亮的灯泡的电流如图所示，则通过较暗灯泡的电流是（　　）
A．等于0.4A B．等于2A C．小于0.4A D．小于2A
6．把两个规格不同的灯泡串联后接入电路中，如果通过较暗灯泡的电流是0.4A，那么通过较亮灯泡的电流将（　　）
A．大于0.4A B．小于0.4A C．等于0.4A D．无法确定
7．如图所示，开关闭合后L1和L2都在发光，观察发现，灯L1比L2要亮，下列关于两盏灯中电流大小的说法中，正确的是（　　）
A．灯 L1中的电流大 B．两灯中电流一样大
C．灯 L2中的电流大 D．无法进行比较
8．下列关于电流和电路的表述，正确的是（　　）
A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷
B．串联电路中电流从正极流向负极的过程中，电流越来越小
C．并联电路中有两条以上电流路径，各支路的电流大小一定不相等
D．测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进
9．有两只规格分别为“100Ω 0.2A”、“25Ω 0.4A”的电阻，将它们并联使用后干路中允许通过的最大电流为（　　）
A．0.2A B．0.4A C．0.5A D．0.6A

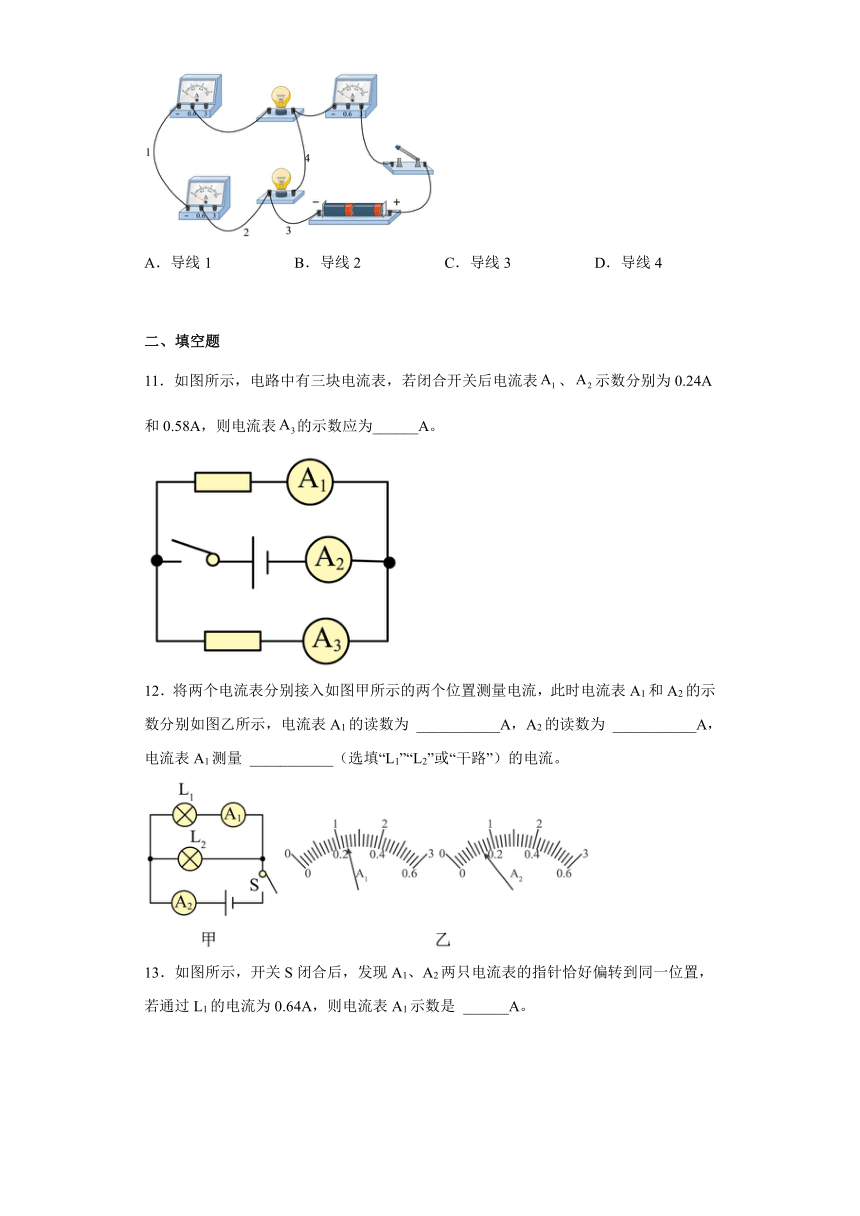

10．小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的导线是
A．导线1 B．导线2 C．导线3 D．导线4
二、填空题
11．如图所示，电路中有三块电流表，若闭合开关后电流表、示数分别为0.24A和0.58A，则电流表的示数应为______A。
12．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2的示数分别如图乙所示，电流表A1的读数为 ___________A，A2的读数为 ___________A，电流表A1测量 ___________（选填“L1”“L2”或“干路”）的电流。

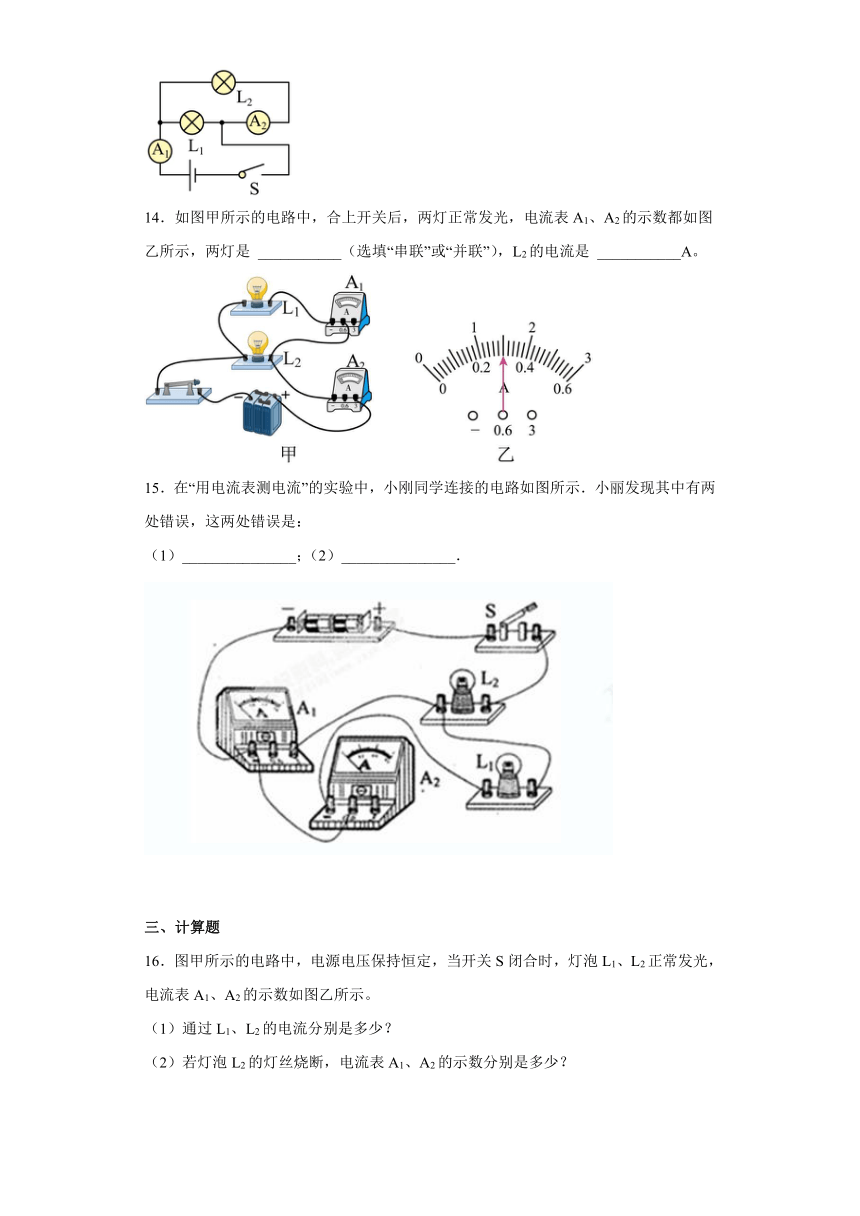

13．如图所示，开关S闭合后，发现A1、A2两只电流表的指针恰好偏转到同一位置，若通过L1的电流为0.64A，则电流表A1示数是 ______A。
14．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，两灯是 ___________（选填“串联”或“并联”），L2的电流是 ___________A。
15．在“用电流表测电流”的实验中，小刚同学连接的电路如图所示．小丽发现其中有两处错误，这两处错误是：
（1）_______________；（2）_______________．
三、计算题
16．图甲所示的电路中，电源电压保持恒定，当开关S闭合时，灯泡L1、L2正常发光，电流表A1、A2的示数如图乙所示。
（1）通过L1、L2的电流分别是多少？
（2）若灯泡L2的灯丝烧断，电流表A1、A2的示数分别是多少？
参考答案：
1．B
【详解】串联电路电流规律：在串联电路中，各处的电流都相等，因为小灯泡是串联的，所以在该电路中，各处电流都相等，即通过每一只小灯泡的电流和电源插头处的电流都相等，都为30mA，故B符合题意，ACD不符合题意。
故选B。
2．C
【分析】先判断出电路的连接是串联，再根据串联电路的电流特点判断出电流的大小关系。
【详解】由图可知，两灯是串联在同一电路中，根据串联电路电流处处相等可以得出
故选C。
3．B
【详解】由图可知，灯泡L1、L2并联，电流表A1测干路电流，A2测L2支路的电流；因并联电路中干路电流等于各支路电流之和，则A1的示数应大于A2的示数，而图中电流表A1的指针偏转角度比A2的小，所以电流表A1选择的是大量程（即0～3A），分度值为0.1A，其示数为0.7A，即干路电流为0.7A；电流表A2选择的是小量程（即0～0.6A），分度值为0.02A，其示数为0.4A，即通过灯泡L2的电流为0.4A；因并联电路中干路电流等于各支路电流之和，所以通过灯泡L1的电流为
I1=I-I2=0.7A-0.4A=0.3A
故选B。
4．D
【详解】A. 如图，AB段横截面积小，所以AB段的电阻大于BC段的电阻，故A正确；
B. 通电相同时间，AB段的电阻大于BC段的电阻，两段为串联关系，电流相等，根据知，AB段消耗的电能大于BC段消耗的电能，故B正确；
C. 串联时电流相等，根据知，电阻大，则电压高，所以AB段两端的电压大于BC段两端的电压，故C正确；
D. 串联时电流相等，所以AB段的电流等于BC段的电流，故D错误；
故D错误，符合题意．
5．A
【详解】由图示知，电流表所用量程为小量程，对应的分度值为0.02A，示数为0.4A。两个灯泡串联在电路中，则通过两灯泡的电流相同，故A符合题意，BCD不符合题意。
故选A。
6．C
【详解】两个小灯泡串联，通电后它们的亮度不同，是因为两灯的实际功率不同；由串联电路的电流特点可知，通过两灯的电流相同，如果通过较暗灯泡的电流是0.4A，那么通过较亮灯泡的电流也是0.4A。
故选C。
7．B
【详解】由图可知，两灯泡串联，串联电路中，各处电流都相等，所以通过L1、L2的电流一样大，故ACD错误，B正确。
故选B。
8．D
【详解】A．用毛皮摩擦过的橡胶棒带的电荷叫作负电荷，用丝绸摩擦过的玻璃棒带的电荷是正电荷，故A错误；
B．串联电路中电流处处相等，串联电路中电流从正极流向负极的过程中，电流打下不变，故B错误；
C．并联电路中有两条以上电流路径，各支路两端电压相同，当各支路电阻相同时，各支路的电流相等，故C错误；
D．电流表使用时，要与被测电路串联，测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进，负接线柱流出，故D正确。
故选D。
9．C
【详解】规格为“100Ω 0.2A”的电阻的额定电压为
规格为“25Ω 0.4A”的电阻的额定电压为
所以两个电阻并联时，电源电压最大为10V，则规格为“100Ω 0.2A”的电阻的电流为
规格为“25Ω 0.4A”的电流为0.4A，则干路中的总电流
故选C。
10．C
【详解】解答：要探究并联电路的电流关系，所以应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动下面灯泡与负极相连的导线，将负极与下面灯泡相连的导线改接左下电流表的负接线柱，导线3接错了，故C正确．
点睛：要探究并联电路的电流关系，需要使两灯泡并联，分别测出干路和支路的电流．
11．0.34
【详解】由图可知两电阻并联，闭合开关后电流表测量干路电流，、分别测量支路电流，已知电流表、示数分别为0.24A和0.58A，根据并联电路中干路电流等于各支路电流之和可得，电流表的示数
12． 0.24 0.7 L1
【详解】[1][2][3]由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，因并联电路中干路电流等于各支路电流之和，且电流表A2偏转的角度比A1小，所以，电流表A1的量程为0～0.6A，分度值为0.02A，示数I1=0.24A，电流表A2的量程为0～3A，分度值为0.1A，示数I=0.7A。
13．0.8
【详解】由电路图可知，灯L1和L2组成并联电路，电流表A1测干路的电流，电流表A2测通过灯L2的电流。因并联电路干路电流等于各支路电流之和，且两个电流表的指针所指位置相同，所以电流表A1一定选用大量程（0~3A），电流表A2选用小量程（0~0.6A），设通过灯L2的电流为I2，因大量程是小量程的5倍，则干路电流为5I2，由并联电路电流的规律可得
5I2＝0.64A+I2
解得I2＝0.16A，故电流表A1示数即干路电流为
I2＝5×0.16A＝0.8A
14． 并联 1.2
【详解】[1][2]由图甲知，电流有两条路径回到电源负极，所以L1与L2并联，A2测干路的电流I，A1测L1支路的电流I1，由并联电路电流特点可知
I>I1
而两电流表指针指在同一位置，所以A1使用0~0.6A量程，分度值0.02A，通过灯L1的电流为I1=0.3A；A2使用0~3A量程，分度值0.1A，干路电流I=1.5A；通过灯L2的电流为
I2=I﹣I1=1.5A﹣0.3A=1.2A
15． 电流表A2的正负接线柱接反了 灯泡L1被短路
【详解】电流表的正确使用方法：①电流表要与待测用电器串联在电路中；②电流要从“+”接线柱入，从“-”接线柱出；③要注意选择合适的量程．根据实物图可知，电流从电流表A2的负接线柱流入，正接线柱流出，即电流表A2的正负接线柱接反了；电流表A1与灯泡L1并联，即灯泡L1被短路．
16．（1）0.88A，0.52A；（2）0.88A，0
【详解】解：（1）由图甲可知，两灯并联，A1测干路电流，A2测L2支路的电流，由图乙知，A1使用0-3A量程，分度值是0.1A，示数为1.4A，即干路电流为1.4A，A2使用0-0.6A量程，分度值是0.02A，示数为0.52A，即L2支路电流为0.52A。由并联电路的电流特点可得，L1的电流
I1=I-I2=1.4A-0.52A=0.88A
（2）若灯泡L2的灯丝烧断，所以A2示数为0，只有L1接入电路中。因并联电路中各支路互不影响，此时A1测L1的电流，其示数为0.88A。
答：（1）通过灯泡L1、L2的电流分别是0.88A、0.52A；
（2）若灯泡L2的灯丝烧断，电流表A1为0.88A，A2的示数为0。
