15.4 电流的测量
一、单选题
1．关于电流表的使用，下列说法不正确的是（　　）
A．要先检查电流表指针是否指在零刻度线处，若未指在零刻度线处则要先校零
B．电流表要串联接在电路中测量电流
C．如果试测的电流未超过0.6A，则应该选择量程为0~0.6A
D．电流表可以直接连接在电源的两极上
2．用电流表测量通过灯泡L中的电流，图所示的四个电路中正确的是（　　）
A． B． C． D．
3．如图，能直接测量通过灯L2电流的是（　　）
A． B．
C． D．
4．如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则下列连接方法中正确的是（　　）
A．M接a，N接b B．M接d，N接a C．M接c，N接a D．M接d，N接b
5．在实验室，某同学发现一个电流表有两个量程，大量程是“0-9A”，小量程模糊不清.为了测量小量程是多少，他先用大量程接入电路，指针位置如图甲所示，然后再改用小量程接入同一电路，指针位置如图乙所示，则电流表的小量程为（　　）
A．0-0.6A B．0-1A C．0-2A D．0-3A
6．如图的电路，闭合开关，以下判断正确的是（　　）
A．灯L1，L2串联 B．电流表A1测灯L1
C．电流表A2测灯L1 D．电流表A2测干路电流
7．图甲所示的实物电路中，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。下列判断正确的是（　　）
A．通过灯L1的电流为1.3A B．通过灯L1的电流为0.26 A
C．通过灯L2的电流为1.04 A D．通过灯L2的电流为0.26 A

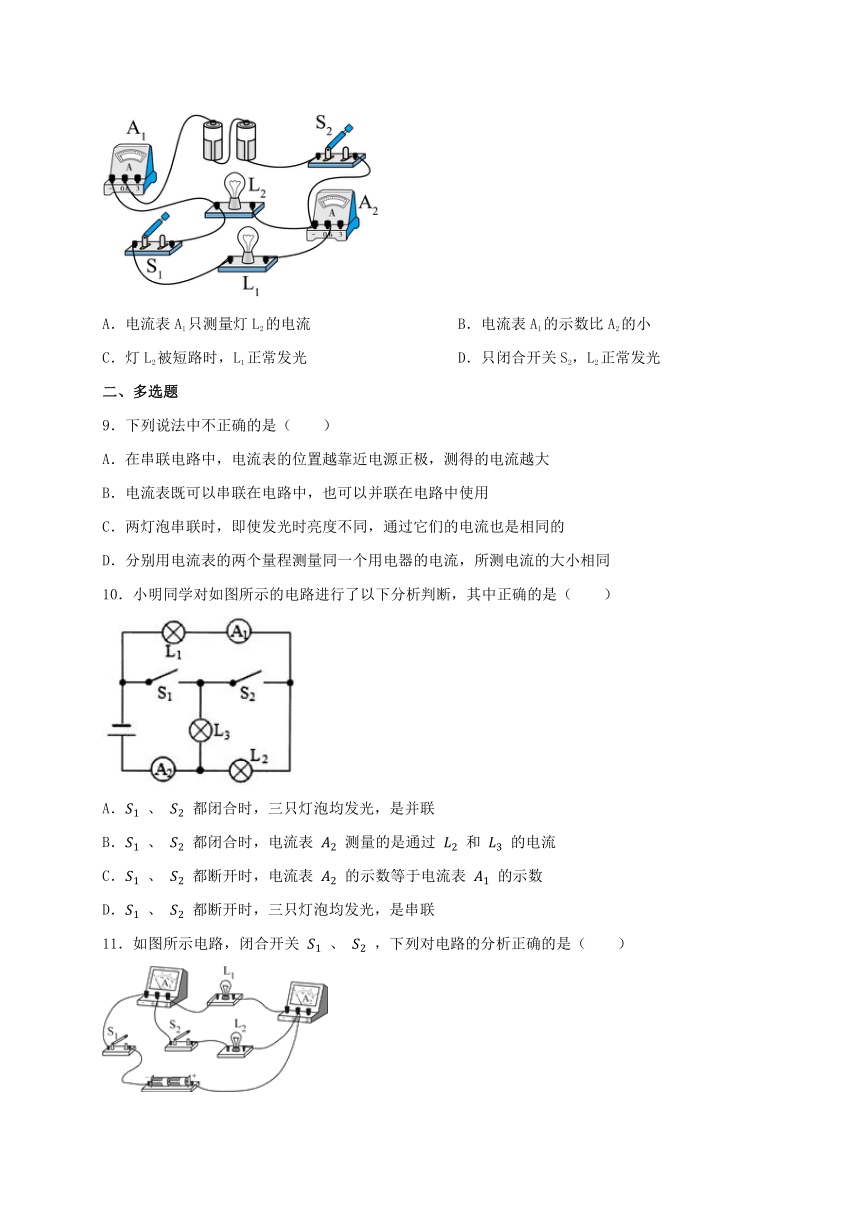

8．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（　　）
A．电流表A1只测量灯L2的电流 B．电流表A1的示数比A2的小
C．灯L2被短路时，L1正常发光 D．只闭合开关S2，L2正常发光
二、多选题
9．下列说法中不正确的是（　　）
A．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大
B．电流表既可以串联在电路中，也可以并联在电路中使用
C．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的
D．分别用电流表的两个量程测量同一个用电器的电流，所测电流的大小相同
10．小明同学对如图所示的电路进行了以下分析判断，其中正确的是（　　）
A． 、 都闭合时，三只灯泡均发光，是并联
B． 、 都闭合时，电流表 测量的是通过 和 的电流
C． 、 都断开时，电流表 的示数等于电流表 的示数
D． 、 都断开时，三只灯泡均发光，是串联
11．如图所示电路，闭合开关 、 ，下列对电路的分析正确的是（　　）
A．灯 与 并联
B．电流表 只测 的电流
C．当开关 断开时，通过 的电流不变
D．当开关 断开时，电流表 的示数变小
三、填空题
12．流过某手电筒小灯泡的电流大约是 0.25A，等于 　毫安；如图所示的电流表的示数是　 　A。
13．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是　 　；另一同学断开开关时，发现指针偏转如乙图所示，产生这种情况的原因是　 　。
14．如图所示的电路中，当开关S1闭合，S2断开时，电流表A的示数为240mA，则通过L2的电流是　 　A；当开关S1、S2均闭合时，电流表A的示数为0.56A，则通过灯泡L1的电流是　 　A，通过L2的电流是　 　A。
15．在图（a）所示的电路中，灯L1和L2是　 　联连接的，电流表测量灯　 　中的电流。闭合开关后，电流表示数如图（b）所示，可知电流表的示数为　 　安。
四、作图题
16．如图所示在图中电流表A的示数为0.5A，A1的示数为0.2A，若要A2测L2的电流，请将A2正确地连入电路。
17．根据电路图，用笔画线代替导线连接实物电路。
参考答案
1．D
2．B
3．C
4．D
5．D
6．C
7．D
8．D
9．A,B
10．B,C
11．A,C,D
12．250；0.26
13．电流表量程过小；电流表未调零
14．0.24；0.56；0
15．并；L1；0.16
16．解：如图所示：
17．解：如图所示：
