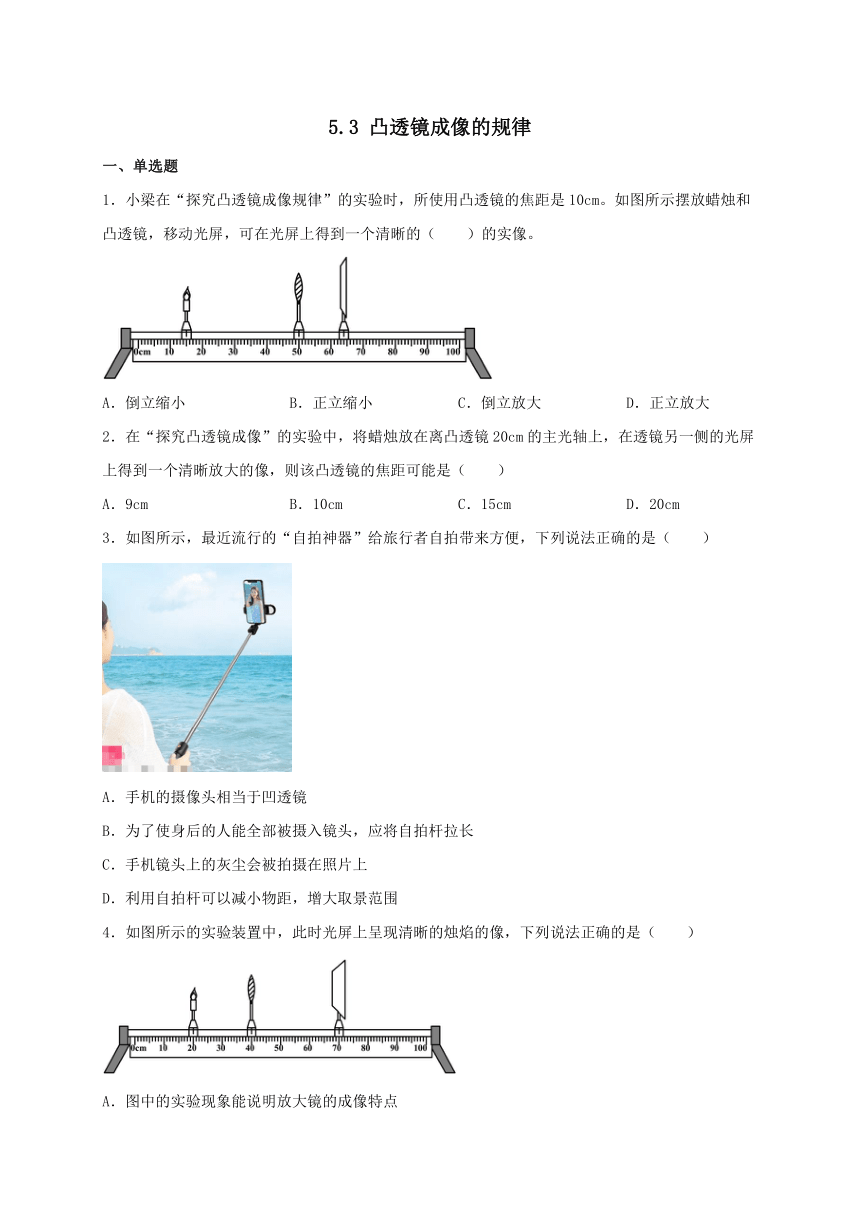

5.3 凸透镜成像的规律
一、单选题
1．小梁在“探究凸透镜成像规律”的实验时，所使用凸透镜的焦距是10cm。如图所示摆放蜡烛和凸透镜，移动光屏，可在光屏上得到一个清晰的（　　）的实像。
A．倒立缩小 B．正立缩小 C．倒立放大 D．正立放大
2．在“探究凸透镜成像”的实验中，将蜡烛放在离凸透镜20cm的主光轴上，在透镜另一侧的光屏上得到一个清晰放大的像，则该凸透镜的焦距可能是（　　）
A．9cm B．10cm C．15cm D．20cm
3．如图所示，最近流行的“自拍神器”给旅行者自拍带来方便，下列说法正确的是（　　）
A．手机的摄像头相当于凹透镜
B．为了使身后的人能全部被摄入镜头，应将自拍杆拉长
C．手机镜头上的灰尘会被拍摄在照片上
D．利用自拍杆可以减小物距，增大取景范围
4．如图所示的实验装置中，此时光屏上呈现清晰的烛焰的像，下列说法正确的是（　　）
A．图中的实验现象能说明放大镜的成像特点

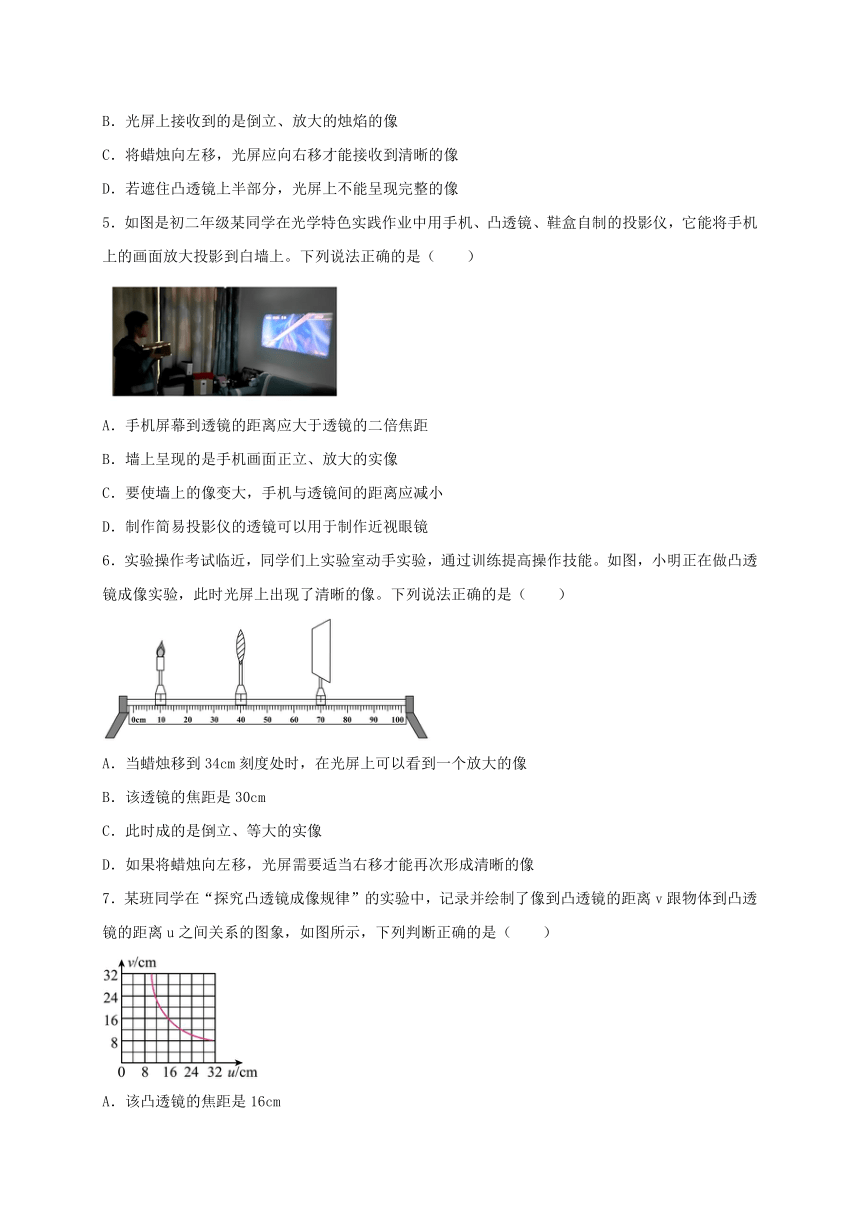

B．光屏上接收到的是倒立、放大的烛焰的像
C．将蜡烛向左移，光屏应向右移才能接收到清晰的像
D．若遮住凸透镜上半部分，光屏上不能呈现完整的像
5．如图是初二年级某同学在光学特色实践作业中用手机、凸透镜、鞋盒自制的投影仪，它能将手机上的画面放大投影到白墙上。下列说法正确的是（　　）
A．手机屏幕到透镜的距离应大于透镜的二倍焦距
B．墙上呈现的是手机画面正立、放大的实像
C．要使墙上的像变大，手机与透镜间的距离应减小
D．制作简易投影仪的透镜可以用于制作近视眼镜
6．实验操作考试临近，同学们上实验室动手实验，通过训练提高操作技能。如图，小明正在做凸透镜成像实验，此时光屏上出现了清晰的像。下列说法正确的是（　　）
A．当蜡烛移到34cm刻度处时，在光屏上可以看到一个放大的像
B．该透镜的焦距是30cm
C．此时成的是倒立、等大的实像
D．如果将蜡烛向左移，光屏需要适当右移才能再次形成清晰的像
7．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（　　）
A．该凸透镜的焦距是16cm

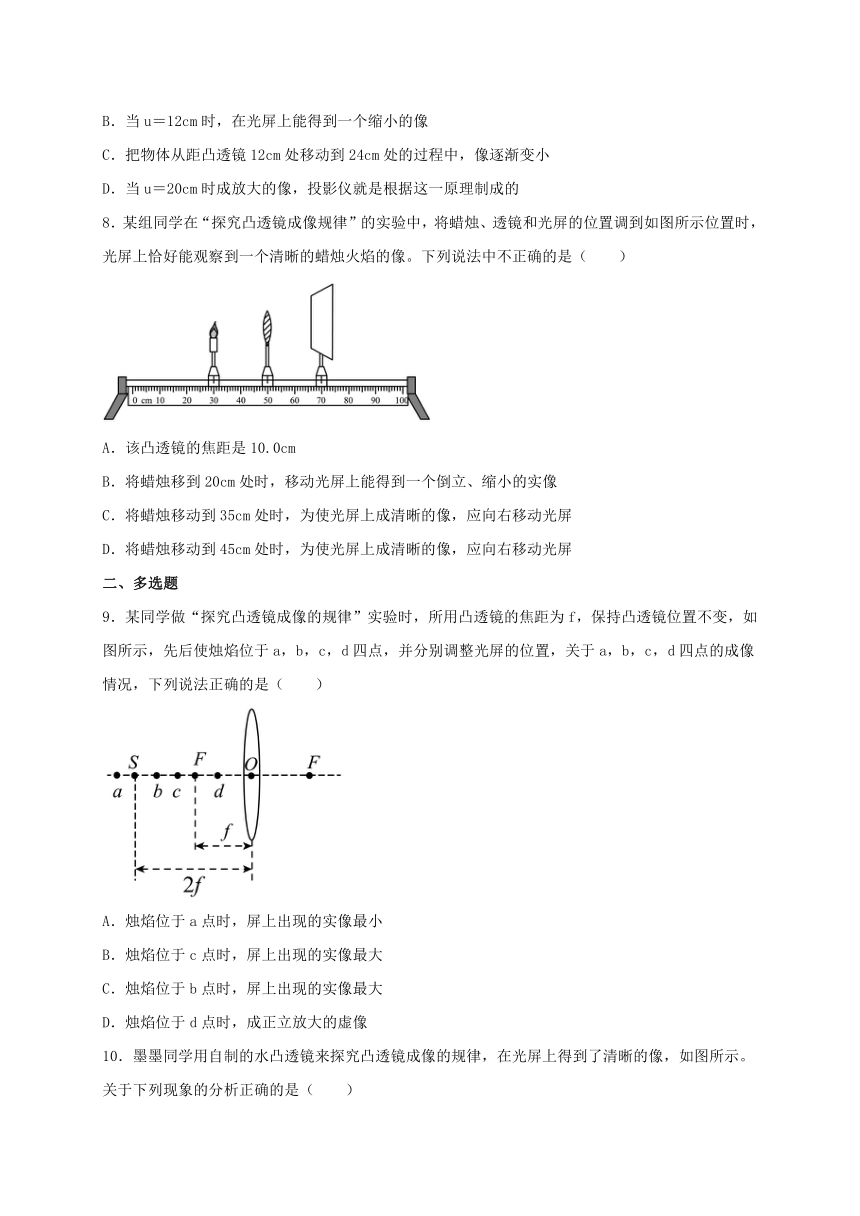

B．当u＝12cm时，在光屏上能得到一个缩小的像
C．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
D．当u＝20cm时成放大的像，投影仪就是根据这一原理制成的
8．某组同学在“探究凸透镜成像规律”的实验中，将蜡烛、透镜和光屏的位置调到如图所示位置时，光屏上恰好能观察到一个清晰的蜡烛火焰的像。下列说法中不正确的是（　　）
A．该凸透镜的焦距是10.0cm
B．将蜡烛移到20cm处时，移动光屏上能得到一个倒立、缩小的实像
C．将蜡烛移动到35cm处时，为使光屏上成清晰的像，应向右移动光屏
D．将蜡烛移动到45cm处时，为使光屏上成清晰的像，应向右移动光屏
二、多选题
9．某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，下列说法正确的是（　　）
A．烛焰位于a点时，屏上出现的实像最小
B．烛焰位于c点时，屏上出现的实像最大
C．烛焰位于b点时，屏上出现的实像最大
D．烛焰位于d点时，成正立放大的虚像
10．墨墨同学用自制的水凸透镜来探究凸透镜成像的规律，在光屏上得到了清晰的像，如图所示。关于下列现象的分析正确的是（　　）
A．在蜡烛和光屏位置都不变的情况下，将水凸透镜向左移可以得到倒立放大的实像
B．用注射器向水凸透镜中注入少许水，光屏上原来清晰的像变模糊，要再次得到清晰的像，应将光屏远离透镜
C．从图示情景可知，该凸透镜的焦距可能为12cm
D．若用一张纸遮住水凸透镜的上半部分，会发现光屏上的像缺失了下半部分
三、填空题
11．如图所示为某款智能无针疫苗注射机器人，通过一个简单的三维点云相机对人体进行拍摄，准确识别疫苗注射部位及注射角度，云相机的镜头相当于一个　 　透镜，拍摄识别时，能成一个倒立、　 　（选填“放大”或“缩小”）的实像；注射时，机器人向接种者靠近，拍摄到接种者的像将　 　（选填“变大”“变小”或“不变”）。
12．一位同学用如图器材做实验，先用焦距为20cm的甲透镜进行实验，在屏上得到清晰的像，接下来换用焦距为10cm的乙透镜继续实验，若不改变发光体和凸透镜的位置，要在光屏上成清晰的像，光屏应　 　（选填“靠近”或“远离”）凸透镜。若实验中手指指尖触摸到了凸透镜，光屏上的像　 　（选填“完整”或“不完整”）。
13．在“研究凸透镜成像规律”实验中，将蜡烛、透镜和光屏依次放在　 　上，并使烛焰、凸透镜和光屏三者的中心大致在　 　。在图中，凸透镜焦距为10厘米。保持透镜位置不变，当蜡烛在35厘米刻度处时，为了找到像的位置，光屏应在光具座的　 　厘米刻度范围内移动（选填“60~70”或“大于70”）；在光屏上所成烛焰的像应该是图中的图　 　（选填序号）。
14．如下图所示，将点燃的蜡烛及焦距为 的凸透镜固定在光具座上，要在光屏上承接到烛焰　 　（选填“正立”或“倒立”）、缩小的清晰像，需将光屏　 　（选填“向左移动”、“向右移动”或“保持不动”），这一成像性质日常生活动的应用是　 　。
15．小红同学用图1所示器材做“探究凸透镜成像规律”的实验：让一束平行于主光轴的光射向凸透镜，移动光屏，直到光屏上出现　 　的光斑，如图2所示，则该透镜的焦距为　 　cm，通过实验观察可知，在用图3中左边的蜡烛通过凸透镜不可能形成的像是　 　（选填图3的字母序号）。
四、实验探究题
16．如图所示，李磊用如下装置探究“凸透镜成像的规律”。
（1）李磊将器材如图乙摆放，蜡烛点燃后，调整器材，使烛焰、凸透镜和光屏三者的中心在　 　；
（2）一束平行于凸透镜主光轴的光线经过凸透镜后，得到图甲所示的光路图，该凸透镜的焦距为　
　cm；
（3）如图乙装置中，当烛焰距凸透镜15cm时，移动光屏，可以在光屏上得到一个清晰的倒立、　
　（选填“放大”“等大”或“缩小”）的实像，成像情况与此类似的是　 　（选填“照相机”“投影仪”或“放大镜”）；
（4）如图乙所示，在（3）基础上，若在凸透镜左侧附近放置一个凹透镜（图乙中箭头处），此时应将光屏向　 　（选填“左”或“右”）移动才能在光屏上成清晰的像。
17．小滨同学“探究凸透镜成像的规律”。
（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，则该凸透镜的焦距f＝　 　cm；
（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在　 　；
（3）如图乙所示，小滨将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、　 　（选填“缩小”、“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是　 　（选填“照相机”、“投影仪”或“放大镜”）。此时，若在凸透镜与光屏之间放置一远视镜片，要在光屏上成清晰的像，光屏应向　 　（选“左”、“右”）移动；
（4）小滨在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面中间部分，则光屏上出现______。
A．飞虫的像
B．飞虫的影子
C．仍是烛焰的像
D．仍是烛焰的像，但像中间是个黑影
参考答案
1．A
2．C
3．B
4．B
5．C
6．C
7．C
8．D
9．A,B,D
10．A,C
11．凸；缩小；变大
12．靠近；完整
13．光具座；同一高度；大于70；d
14．倒立；向右移动；照相机
15．最小、最亮；10.0；B
16．（1）同一高度上
（2）10.0
（3）放大；投影仪
（4）右
17．（1）10.0
（2）光屏的中央
（3）放大；投影仪；左
（4）C
