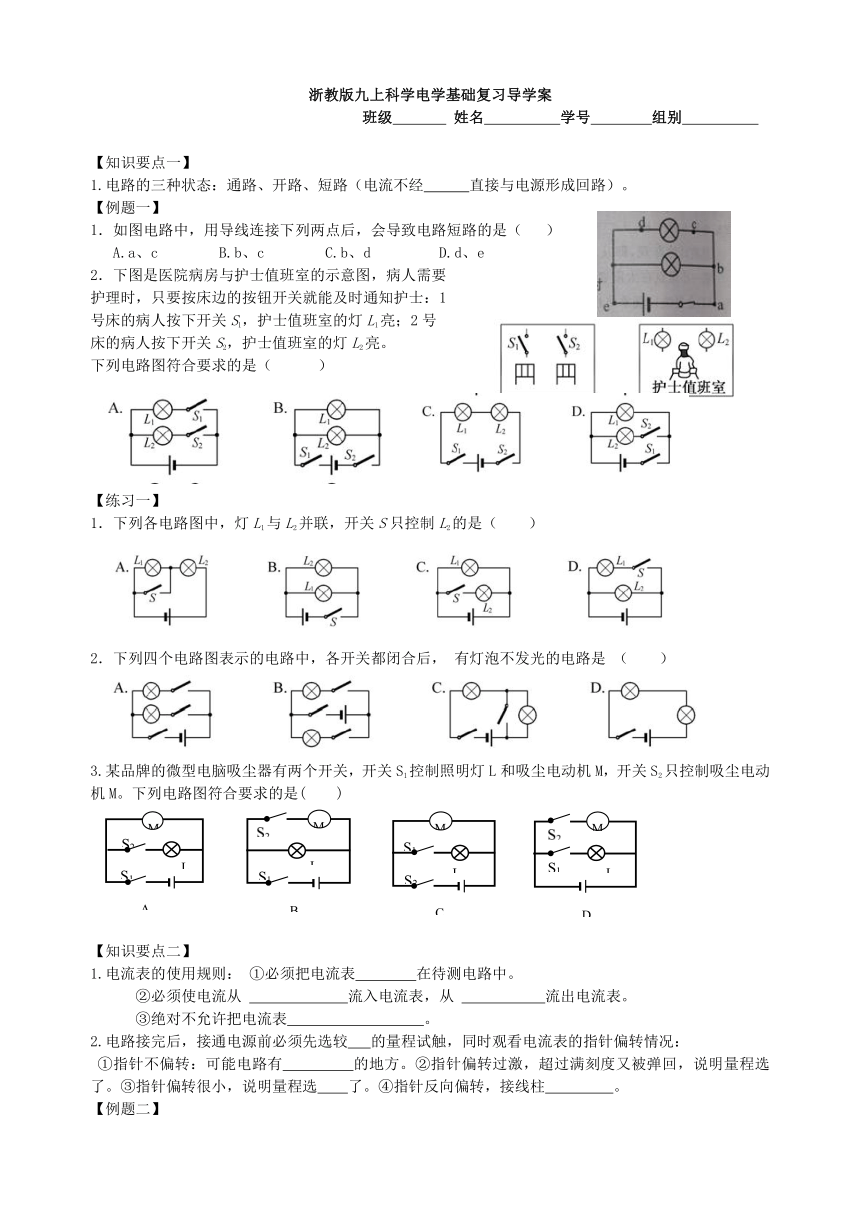

九上科学电学基础复习导学案

浙教版九上科学电学基础复习导学案
班级 姓名 学号 组别
【知识要点一】
1.电路的三种状态：通路、开路、短路（电流不经 直接与电源形成回路）。
【例题一】
．如图电路中，用导线连接下列两点后，会导致电路短路的是（ ）
A.a、c B.b、c C.b、d D.d、e
2．下图是医院病房与护士值班室的示意图，病人需要
护理时，只要按床边的按钮开关就能及时通知护士：1
号床的病人按下开关S1，护士值班室的灯L1亮；2号
床的病人按下开关S2，护士值班室的灯L2亮。
下列电路图符合要求的是（　　　）
【练习一】
1．下列各电路图中，灯L1与L2并联，开关S只控制L2的是（　　）
( http: / / www.21cnjy.com )
2．下列四个电路图表示的电路中，各开关都闭合后， 有灯泡不发光的电路是 （ ）
( http: / / www.21cnjy.com )
3.某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。下列电路图符合要求的是( )
【知识要点二】
1.电流表的使用规则： ①必须把电流表 在待测电路中。
②必须使电流从 流入电流表，从 流出电流表。
③绝对不允许把电流表 。
2.电路接完后，接通电源前必须先选较 的量程试触，同时观看电流表的指针偏转情况：
①指针不偏转：可能电路有 的地方。②指针偏转过激，超过满刻度又被弹回，说明量程选 了。③指针偏转很小，说明量程选 了。④指针反向偏转，接线柱 。
【例题二】
1.某同学进行了如下实验：根据右图连接好实物，用电流表分别测出I、I1、I2的电流，改变电源电压，重复实验，记录数据如下表。
电流次数 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.3 0.3 0.6
3 0.4 0.4 0.8
（1）该实验探究的问题是　　　　　　　　　　　　　　　　　　。
（2）该同学根据实验得出结论：并联电路中干 ( http: / / www.21cnjy.com )路电流为支路电流的两倍。该实验有不完善之处，请你提出改进的建议：　　　　　　　　　　　　　　　　　　　　　　　　。
【练习二】
1．如图，灯L1的电阻小于灯L2的电阻，接通电路后，对通过a、b、c处的电流大小，下列说法正确的是（　　）
Ａ．a处的电流最大 Ｂ．c处的电流最大
Ｃ．a、b、c处的电流相等 Ｄ．b处的电流大于c处的电流
2．如图所示的电路中，闭合开关时，下列说法正确的是( )
A．两灯泡串联 B．电流表测的是总电流
C．电流表测的是L1的电流 D．电流表测的是L2的电流
3.如图所示，在探究并联电路的电流关系时， ( http: / / www.21cnjy.com )小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为IA、IB、IC．关于它们之间大小关系，正确的是（　　）
A．IA=IB=IC B．IA=IB+IC C．IA＞IB=IC D．IA＜IB＜IC
4.如图所示的四个电路图中，电流表能测量并联电路中通过灯L1电流的是（ ）
【知识要点三】1.影响导体电阻大小的因素
如果不考虑温度的影响，决定导体电阻大小的因素有： 、 、 。
导体越 ，横截面积越 ，导体的电阻就大。
2.滑动变阻器：
（1）原理和作用：靠改变连入电路中的 ( http: / / www.21cnjy.com ) 来改变电阻，从而改变电路中的电流强度和部分电路两端的电压。
（2）使用方法：①要与控制电路 ， ②连入电路的两个接线柱必须是 ，
3.一些常见的电压值：A、一节干电池： V B、对人体安全的电压： V
C、照明电路电压： V D、一只蓄电池： V
4.电压的测量：电压表（在电路中相当于 ）
使用：①必须把电压表 在被测电路的两端
②把电压表的正接线柱接在跟 相连的那端
③被测电压不能超过电压表的 ④ 电压表直接连入电源两极上测电源电压。
【例题三】
1．在如图5（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图5（b）所示，则灯泡L1和L2两端的电压分别为（ ）
　　A．5．6V 1．4V B．7V 1．4VC．1．4V 7V 　　D．1．4V 5．6V
例1题图 例2题图 例3题图
2.如图所示是李平和杨华两位同学做“用滑动变阻器改变电流”
实验的实物电路连接图。其中：小灯泡标有“2.5V 0.3A”字样，滑动变阻器标有“20Ω1A”字样，则：
　（1）滑动变阻器的铭牌“20Ω ( http: / / www.21cnjy.com )1A”的含义_______ ___________．
　（2）正当李平同学准备闭合开关进行实验时， ( http: / / www.21cnjy.com )杨华同学发现该实验电路连接有错误，他及时地阻止了李平的操作，请你指出该电路连接中的错误或不恰当的地方：
　　①____________________ _______；②____________ _______________；
3.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片
P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）
A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D
【练习三】
1．下列能决定导体电阻大小的物理量是（ ）
A．导体两端的电压 B．导体中的电流 C．导体的材料 D．以上都可以
2. 图中所示的乙、丙分 ( http: / / www.21cnjy.com )别是用电流表测量甲电路图中A处和B处电流的示数。那么A处电流为 ；B处电流为 ；通过L2的电流为 干路中的电流为 。
第3题图
3．在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
⑴在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 ．
⑵为粗略判断a、b两点间导体电阻的大小，可观察 ．
⑶另有甲、乙两位同学分别对小明的电路作 ( http: / / www.21cnjy.com )了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 同学的改进更好一些，理由是 ．
【知识要点四】
1．通过导体的电流，跟这段导体两端的 成正比，跟这段导体的 成反比，这就是 定律。
数学表达式 。变形公式： 、 。
2．伏安法测电阻就是利用 表和 表测出导体两端的电压和通过导体
的电流，再利用 计算待测导体的电阻。
3．伏安法测电阻的实验电路图画在右框中。利用滑动变阻器测得多组U、I的
值，根据公式求出对应的R，再求出 值作为待测电阻的阻值。其目
的是：
4.两种基本电路的特点
（1）串联电路电流特点： 串联电路电压特点：
串联电路电阻特点：
(2)并联电路：并联电路电流特点： 并联电路电压特点：
【例题四】
1. 关于公式，下列说法正确的是 （ ）
A 导体的电阻与导体两端的电压成正比； B 导体的电阻与通过导体的电流成反比；
C 导体的电阻与导体两端的电压成正比，与通过导体的电流成反比；
D 导体的电阻与导体两端的电压、通过导体的电流都无关。
2.把电阻R1、R2并联接入电压为U= ( http: / / www.21cnjy.com )24V的电路中，如果R1=80Ω，通过R2的电流为0.2A，求（1）R1中的电流I1。（2）电阻R2阻值。
3.把阻值分别为R1=4Ω和R2= ( http: / / www.21cnjy.com )6Ω的电阻串联在一个电压不变的电源上，电路中的电流为1.2A，如果将它们并联接在同一电源上，则R2两端的电压是 （ ）
A 3.6V B 4.8V C 7.2V D 12V
【练习四】
1．下列用伏安法测导体Rx电阻的电路图，正确的是 （　　）
( http: / / www.21cnjy.com )
2.一导体两端电压为3V,通过的电流为0.3A，则此导体的电阻为 Ω；当该导体两端电压为0时，导体的电阻为 Ω。
3.图示的电路中，电胆R1和R2串联接在 ( http: / / www.21cnjy.com )AB两端，电压表并联接在R1两端。已知R1=lOΩ，R2=20Ω，电压表示数为2．5V，则AB两端的电压多少伏？
4.在图电路中，电源电压为6V，R1＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为多少安？电阻R2的阻值为多少欧？
5．小英按图1所示的电路图连接实验电 ( http: / / www.21cnjy.com )路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图2、图3所示，则电流表的示数为 A，电阻R的阻值为 Ω。
( http: / / www.21cnjy.com )
参考答案
【知识要点一】用电器
【例题一】1.C 2.A
【练习一】1.C 2.C 3.B
【知识要点二】
1. ①串联 ②正接线柱 负接线柱 ③直接连到电源的两极上
2. ①大 断路 ②小 ③大 ④接反了
【例题二】
1.（1）并联电路的电流特点
（2）选用不同规格的灯泡或选用不同阻值的灯泡
【练习二】
1．C 2. C 3. B 4.D
【知识要点三】1.材料 横截面积 长度 长 小
2.（1）电阻的长度 （2）①串联 ②一上一下
3. A、1.5 B、 小于36伏 C、220 D、2
4.断开的线 ①并联 ②电源正极 ③量程 ④可以
【例题三】
1．B 2.（1）滑动变阻器的最大 ( http: / / www.21cnjy.com )电阻是20Ω，允许通过的最大电流是1A．　（2）①电流表的正负接线柱接反了，②滑动变阻器的滑片所处位置没有使连入电路的电阻最大 3.A
【练习三】
1．C 2. 1.4A 0.46A 0.94A 1.4A
3．开关； 灯泡的亮度； 乙的方案好，乙电路更安全，灯泡能保护电路。
【知识要点四】
1.电压 电阻 欧姆 I=U/R U=IR R=U/I
2.电流 电压 R=U/I
3.图略 平均 多次测量求平均值减小误差
4.（1）I总=I1=I2 U总=U1+U2 R总=R1+
(2) I总=I1+I2 U总=U1=U2
【例题四】
1.D
2.(1) I1= U1/ R1=24V/80Ω=0.3 A R2= U2/ I2=24V/0.2A=120Ω
3.D
【练习四】
1．B 2.10 10 3.
3.I1= U1/ R1=2.5V/10Ω=0.25 A = I2
U总= I总R总=0.25A(10Ω+20Ω)=7.5V
4.0.5A 8Ω
5.0.16 5
