2023—2024学年九年级全一册物理人教第16章 电压 电阻 达标题（含答案）

2023—2024学年九年级全一册物理人教第16章 电压 电阻 达标题含答案
人教第16章 电压 电阻
一、选择题。
1、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
2、如图所示，电灯L正常发光，下列说法正确的是（ ）
A．电流表的连接是正确的 B．电压表的连接是正确的
C．两表的连接都是错误的 D．电流表一定被烧坏
3、如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是( )
A．4.5 V B．5.5 V C．3 V D．2 V
4、在研究导体电阻的大小与哪些因素有关的实验中，如图所示，将一根粗细均匀的导体截成两段后分别接入电路，这是用来研究（ ）
A．导体电阻与横截面积的关系 B．导体电阻与长度的关系
C．导体电阻与材料的关系 D．导体电阻与温度的关系
5、如图所示的电路，下列说法正确的是（ ）
A．只闭合开关S1，灯泡L1与滑动变阻器并联，电流表测干路电流
B．只闭合开关S2，灯泡L1与滑动变阻器并联后再与L2串联
C．闭合开关S1、S2，灯泡L1、L2并联后再与滑动变阻器串联
D．闭合开关S1、S2，灯泡L2被短路，电压表测灯泡L1两端的电压
6、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（ ）
A．把电流表看成是断路的 B．把电流表看成是一个大电阻
C．把电压表看成是断路的 D．把电压表看成是一根导线
7、下列说法正确的是（ ）
A．水的比热容为1.0×103J/（kg ℃）
B．家里电冰箱正常工作的电流约为1.5mA
C．陶瓷永远不会导电
D．一节新干电池的电压为1.5V

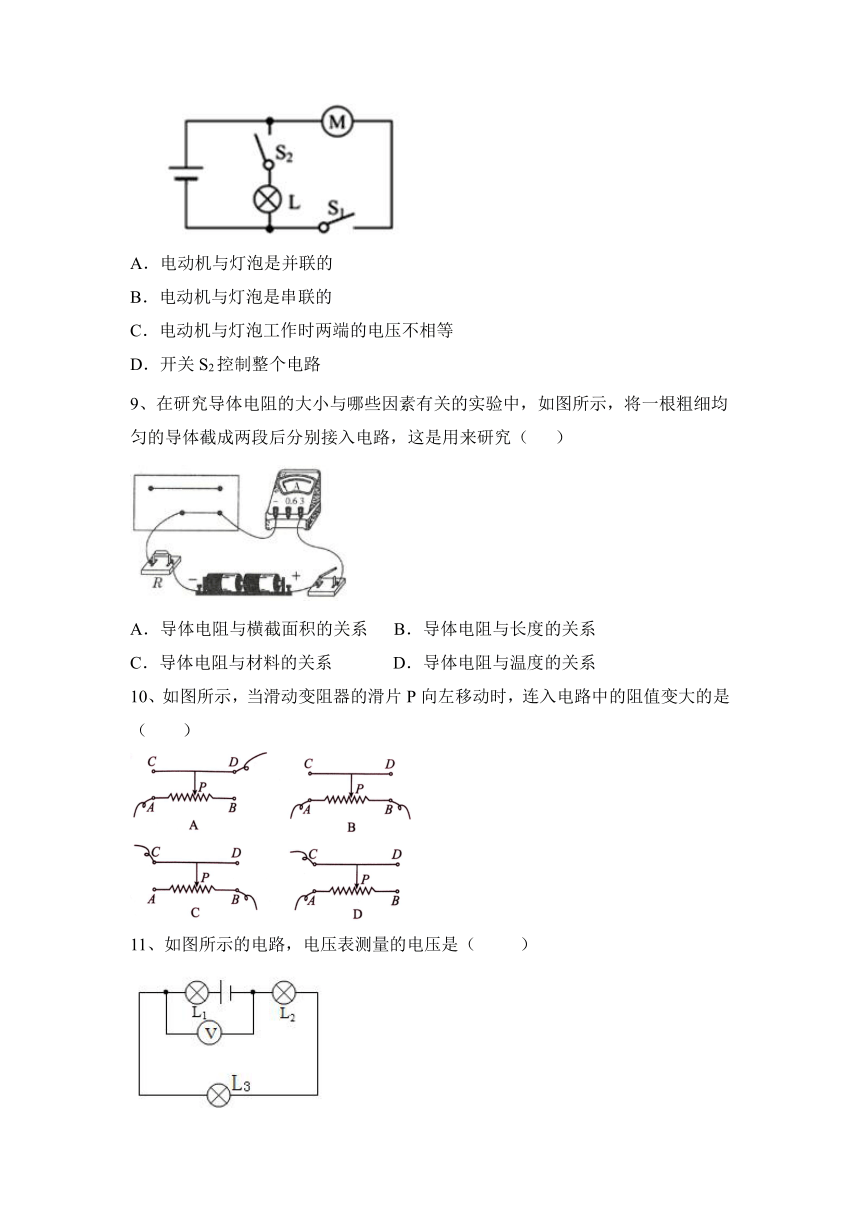

8、如图是玩具汽车的电路图，以下有关说法中正确的是（ ）
A．电动机与灯泡是并联的
B．电动机与灯泡是串联的
C．电动机与灯泡工作时两端的电压不相等
D．开关S2控制整个电路
9、在研究导体电阻的大小与哪些因素有关的实验中，如图所示，将一根粗细均匀的导体截成两段后分别接入电路，这是用来研究（ ）
A．导体电阻与横截面积的关系 B．导体电阻与长度的关系
C．导体电阻与材料的关系 D．导体电阻与温度的关系
10、如图所示，当滑动变阻器的滑片P向左移动时，连入电路中的阻值变大的是（ ）
11、如图所示的电路，电压表测量的电压是（ ）
A．灯 L1 两端的电压 B．灯 L1和电源两端的电压
C．灯 L2和 L3两端的电压 D．电源两端的电压
12、如图所示，两个灯泡完全相同，电源电压为6 V。闭合开关，关于电压表示数和灯L2两端的电压，下列说法正确的是（ ）
A．3 V 3 V B．1.5 V 3 V
C．3 V 1.5 V D．6 V 3 V
13、关于导体和绝缘体，下列说法正确的是（ ）
A．绝缘体对电流的阻碍作用大，但能够带电
B．导体能够导电是因为内部有正电荷能够自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
14、如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
15、如图是用电压表测灯泡两端电压的电路，其中电压表使用正确的是（ ）
16、在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；
②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，分析总结串联电路的电压规律；
④根据电路图连接正确的电路。
A．①②③④ B．④③②① C．①④②③ D．④①③②
二、填空题。
17、家庭电路的电压是　 　V，手机上的电压一般是　 　V，干电池的电压是　 　V
18、下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为：____ V，电源电压为______ V，三个电压值可以用一个公式表示为：_____________。
19、如图所示，卡通动物的对话，形象地描述了导体的电阻大小与导体的材料、
和 有关．
20、如图所示，滑动变阻器连入电路时要与用电器　 　联，图中M接A，N接D，滑片向　 　（选填“左”或“右”）滑动时，灯变亮。
21、导电性能介于导体和绝缘体之间的物质，叫做　 　。某些物质在超低温的情况下电阻突然减小为零，我们把这种物质叫做　 　。
22、如图所示，用电压表测某电路两端的电压。当使用“﹣”或“3”两接线柱时，电压表指针所指的示数是　 　伏；当使用“﹣”和“15”两接线柱时，电压表所指的示数是　 　伏。
三、作图题。
23、按图甲所示的电路图,将图乙中的实物用笔画线代替导线连接起来,要求导线不交叉。(开关闭合后,甲图中V1示数是1.8 V,V2示数是3 V)
四、实验题。
24、实验室中有一蓄电池，电压标记已模糊不清，电压约为20V。现在实验室有下列器材：
定值电阻R 0 （阻值为10Ω）1个、滑动变阻器 （ （阻值变化范围为0～20Ω）1个、标准电 阻箱（阻值变化范围为0～9999Ω，电路符号为“ ”）1个，一只量程为0～3V、 0～15V的电压表，单刀单掷开关若干，导线若干。
请从中选择适当的器材组成实验电路，测出该蓄电池的电压值。
(1)在方框中画出你设计的实验电路图。
(2)简述你连接好电路后的测量步骤(测量的物理量用物理符号表示)：
(3)写出该蓄电池电压U大小的表达式（用所测的物理量和已知量表示），U＝ 。
25、在“探究串联电路电压的特点”活动中．
(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．
(2)在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是__________(填出一种即可)．
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_________，理由是____________________________．
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，详解实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：____________，改进方法是____________．
五、计算题。
26、如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“﹣”、“15”，请回答：
（1）电源电压，L1、L2两端的电压各是多少？
（2）通过L1、L2的电流为多大？（以上答案均需要说明理由）
27、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
2023—2024学年九年级全一册物理人教第16章 电压 电阻 达标题含答案
人教第16章 电压 电阻
一、选择题。
1、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B
2、如图所示，电灯L正常发光，下列说法正确的是（ ）
A．电流表的连接是正确的 B．电压表的连接是正确的
C．两表的连接都是错误的 D．电流表一定被烧坏
【答案】A
3、如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是( )
A．4.5 V B．5.5 V C．3 V D．2 V
【答案】A　
4、在研究导体电阻的大小与哪些因素有关的实验中，如图所示，将一根粗细均匀的导体截成两段后分别接入电路，这是用来研究（ ）
A．导体电阻与横截面积的关系 B．导体电阻与长度的关系
C．导体电阻与材料的关系 D．导体电阻与温度的关系
【答案】B
5、如图所示的电路，下列说法正确的是（ ）
A．只闭合开关S1，灯泡L1与滑动变阻器并联，电流表测干路电流
B．只闭合开关S2，灯泡L1与滑动变阻器并联后再与L2串联
C．闭合开关S1、S2，灯泡L1、L2并联后再与滑动变阻器串联
D．闭合开关S1、S2，灯泡L2被短路，电压表测灯泡L1两端的电压
【答案】C
6、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（ ）
A．把电流表看成是断路的 B．把电流表看成是一个大电阻
C．把电压表看成是断路的 D．把电压表看成是一根导线
【答案】C
7、下列说法正确的是（ ）
A．水的比热容为1.0×103J/（kg ℃）
B．家里电冰箱正常工作的电流约为1.5mA
C．陶瓷永远不会导电
D．一节新干电池的电压为1.5V
【答案】D
8、如图是玩具汽车的电路图，以下有关说法中正确的是（ ）
A．电动机与灯泡是并联的
B．电动机与灯泡是串联的
C．电动机与灯泡工作时两端的电压不相等
D．开关S2控制整个电路
【答案】A
9、在研究导体电阻的大小与哪些因素有关的实验中，如图所示，将一根粗细均匀的导体截成两段后分别接入电路，这是用来研究（ ）
A．导体电阻与横截面积的关系 B．导体电阻与长度的关系
C．导体电阻与材料的关系 D．导体电阻与温度的关系
【答案】B
10、如图所示，当滑动变阻器的滑片P向左移动时，连入电路中的阻值变大的是（ ）
【答案】C
11、如图所示的电路，电压表测量的电压是（ ）
A．灯 L1 两端的电压 B．灯 L1和电源两端的电压
C．灯 L2和 L3两端的电压 D．电源两端的电压
【答案】C
12、如图所示，两个灯泡完全相同，电源电压为6 V。闭合开关，关于电压表示数和灯L2两端的电压，下列说法正确的是（ ）
A．3 V 3 V B．1.5 V 3 V
C．3 V 1.5 V D．6 V 3 V
【答案】D
13、关于导体和绝缘体，下列说法正确的是（ ）
A．绝缘体对电流的阻碍作用大，但能够带电
B．导体能够导电是因为内部有正电荷能够自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
【答案】A
14、如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
【答案】C
15、如图是用电压表测灯泡两端电压的电路，其中电压表使用正确的是（ ）
【答案】A
16、在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；
②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，分析总结串联电路的电压规律；
④根据电路图连接正确的电路。
A．①②③④ B．④③②① C．①④②③ D．④①③②
【答案】C
二、填空题。
17、家庭电路的电压是　 　V，手机上的电压一般是　 　V，干电池的电压是　 　V
【答案】220；3.7；1.5。
18、下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为：____ V，电源电压为______ V，三个电压值可以用一个公式表示为：_____________。
【答案】3 3 U=U1=U2
19、如图所示，卡通动物的对话，形象地描述了导体的电阻大小与导体的材料、
和 有关．
【答案】长度 横截面积
20、如图所示，滑动变阻器连入电路时要与用电器　 　联，图中M接A，N接D，滑片向　 　（选填“左”或“右”）滑动时，灯变亮。
【答案】串；右。
21、导电性能介于导体和绝缘体之间的物质，叫做　 　。某些物质在超低温的情况下电阻突然减小为零，我们把这种物质叫做　 　。
【答案】半导体 超导体
22、如图所示，用电压表测某电路两端的电压。当使用“﹣”或“3”两接线柱时，电压表指针所指的示数是　 　伏；当使用“﹣”和“15”两接线柱时，电压表所指的示数是　 　伏。
【答案】1.1； 5.5。
三、作图题。
23、按图甲所示的电路图,将图乙中的实物用笔画线代替导线连接起来,要求导线不交叉。(开关闭合后,甲图中V1示数是1.8 V,V2示数是3 V)
【答案】如图所示：
四、实验题。
24、实验室中有一蓄电池，电压标记已模糊不清，电压约为20V。现在实验室有下列器材：
定值电阻R 0 （阻值为10Ω）1个、滑动变阻器 （ （阻值变化范围为0～20Ω）1个、标准电 阻箱（阻值变化范围为0～9999Ω，电路符号为“ ”）1个，一只量程为0～3V、 0～15V的电压表，单刀单掷开关若干，导线若干。
请从中选择适当的器材组成实验电路，测出该蓄电池的电压值。
(1)在方框中画出你设计的实验电路图。
(2)简述你连接好电路后的测量步骤(测量的物理量用物理符号表示)：
(3)写出该蓄电池电压U大小的表达式（用所测的物理量和已知量表示），U＝ 。
【答案】
（1）如图所示：
（2）①将 R 0 与 Rx 串联，电压表选择0~15V量程与 R 0 并联；
②将 R x 滑片滑至最大阻值；
③闭合开关 S ，读出此时电压表示数为 U 1 ；④计算该电源电压。
（3） U =3 U
25、在“探究串联电路电压的特点”活动中．
(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．
(2)在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是__________(填出一种即可)．
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_________，理由是____________________________．
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，详解实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：____________，改进方法是____________．
【答案】6 不同 L1被短路(或L2断路) 不能
电压表正、负接线柱接反 实验次数太少，结论不具有普遍性
换用不同规格的小灯泡多次重复实验
五、计算题。
26、如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“﹣”、“15”，请回答：
（1）电源电压，L1、L2两端的电压各是多少？
（2）通过L1、L2的电流为多大？（以上答案均需要说明理由）
【答案】（1）电源电压，L1、L2两端的电压U＝U1＝U2＝5.5V；
（2）通过L1的电流I1＝0.22A；L2的电流I2＝0.88A。
27、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
【答案】（1）U1=1.7 V； （2）U2=1.3 V；
（3）总电压U=3 V； （4）电源电压为3 V
-
