第五章 透镜及其应用 单元练习（有答案） 2023_2024学年人教版物理八年级上册

第五章 透镜及其应用
一．选择题
1．如图，小明对观看3D电影的眼镜产生了兴趣，他用眼镜观察正在工作的液晶显示屏幕，透过A镜片看到的屏幕正常，透过B镜片看到的屏幕漆黑；将眼镜在竖直面内转过90°，透过B镜片看到的屏幕正常，透过A镜片看到的屏幕漆黑。小明对3D眼镜的光学特性的推断，符合事实的是（　　）
A．A镜片是不透光的
B．B镜片是不透光的
C．A、B具有不同的光学特性
D．A、B具有相同的光学特性
2．物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（　　）
A．10cm＜f＜18cm B．5cm＜f＜9cm
C．9cm＜f＜10cm D．18cm＜f＜20cm
3．如图所示，AC为入射光线，CB为折射光线，且AO＜（OB）。已知AO＝8cm，该凸透镜的焦距可能是（　　）
A．f＝8cm B．f＝4cm C．f＝6cm D．f＝9cm
4．课余时间，同学们利用牙膏盒，双面胶等材料自制潜望镜，则他们需要用到的主要光学器具是（　　）
A．凸透镜 B．凹透镜 C．平面镜 D．凸面镜

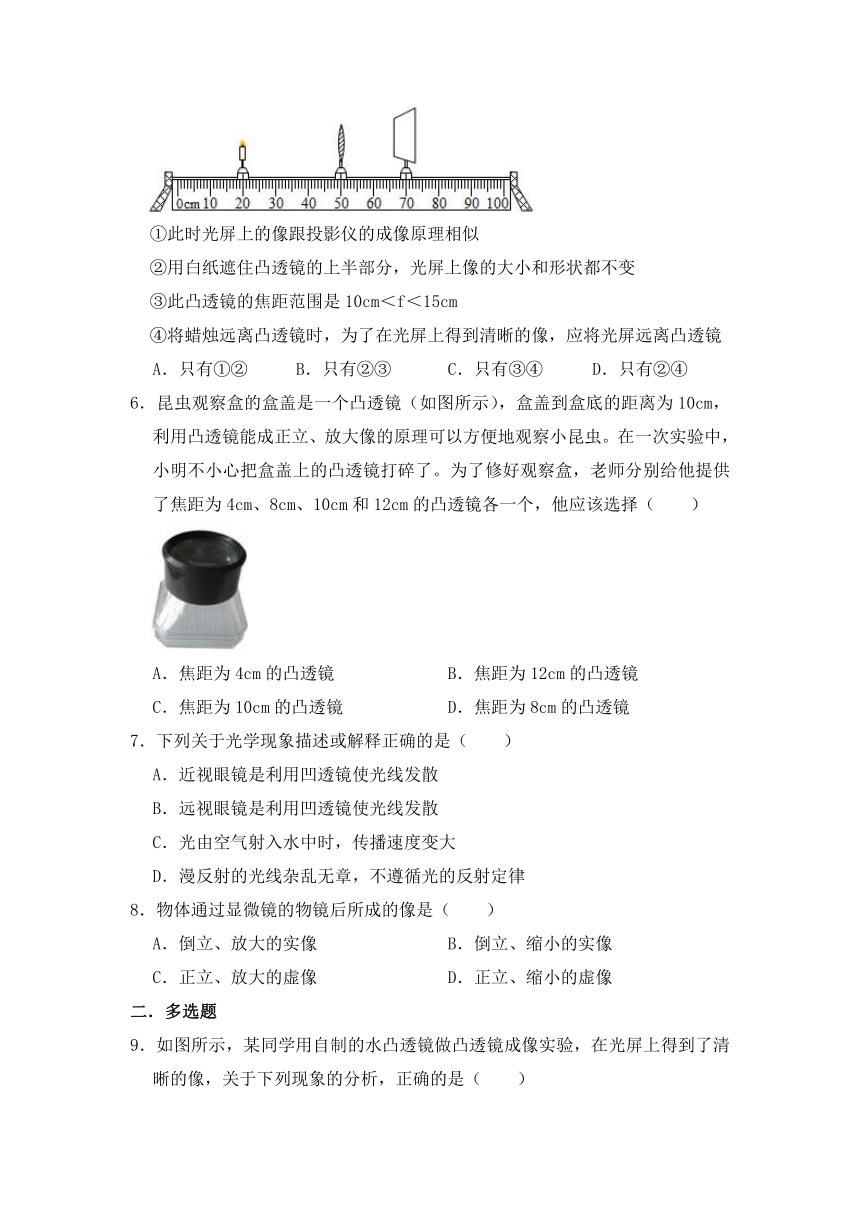

5．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之间的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是（　　）
①此时光屏上的像跟投影仪的成像原理相似
②用白纸遮住凸透镜的上半部分，光屏上像的大小和形状都不变
③此凸透镜的焦距范围是10cm＜f＜15cm
④将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
A．只有①② B．只有②③ C．只有③④ D．只有②④
6．昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为10cm，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。在一次实验中，小明不小心把盒盖上的凸透镜打碎了。为了修好观察盒，老师分别给他提供了焦距为4cm、8cm、10cm和12cm的凸透镜各一个，他应该选择（　　）
A．焦距为4cm的凸透镜 B．焦距为12cm的凸透镜
C．焦距为10cm的凸透镜 D．焦距为8cm的凸透镜
7．下列关于光学现象描述或解释正确的是（　　）
A．近视眼镜是利用凹透镜使光线发散
B．远视眼镜是利用凹透镜使光线发散
C．光由空气射入水中时，传播速度变大
D．漫反射的光线杂乱无章，不遵循光的反射定律
8．物体通过显微镜的物镜后所成的像是（　　）
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的虚像 D．正立、缩小的虚像
二．多选题

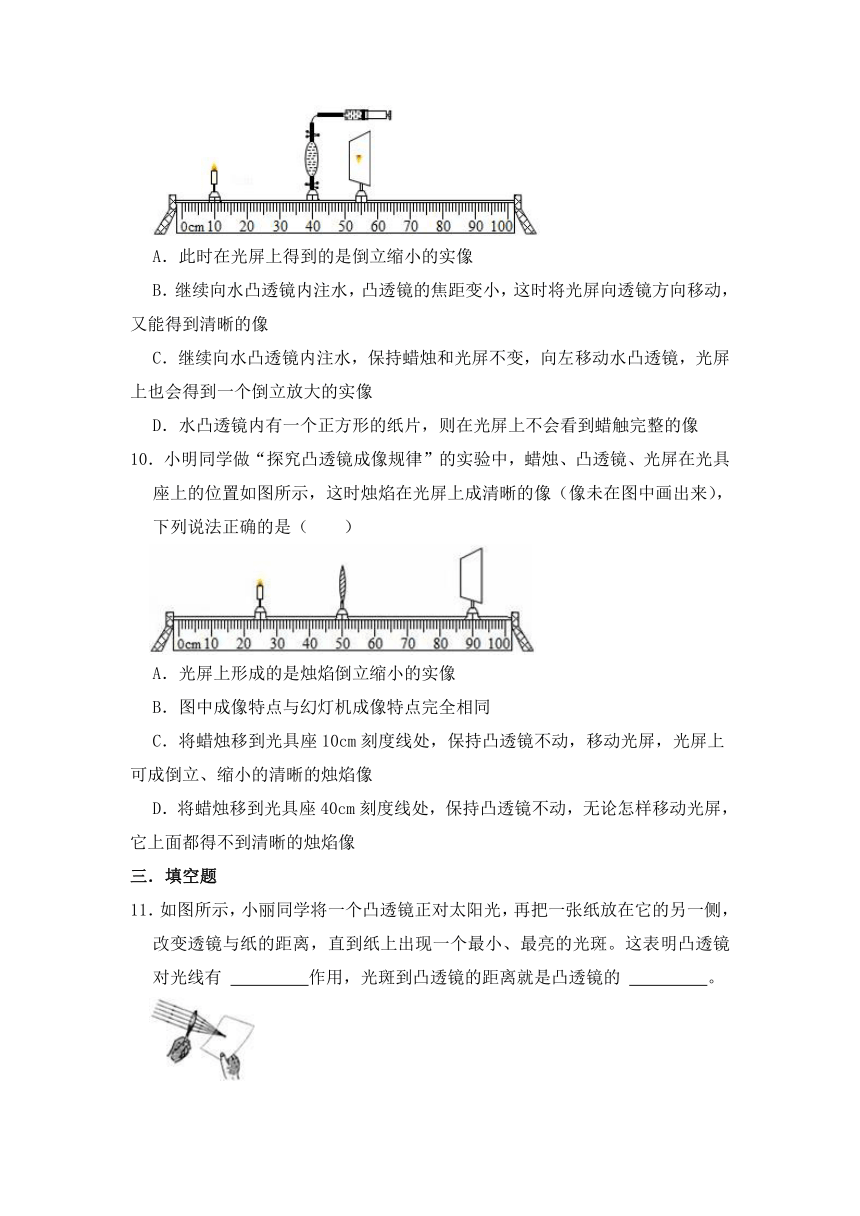

9．如图所示，某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，关于下列现象的分析，正确的是（　　）
A．此时在光屏上得到的是倒立缩小的实像
B．继续向水凸透镜内注水，凸透镜的焦距变小，这时将光屏向透镜方向移动，又能得到清晰的像
C．继续向水凸透镜内注水，保持蜡烛和光屏不变，向左移动水凸透镜，光屏上也会得到一个倒立放大的实像
D．水凸透镜内有一个正方形的纸片，则在光屏上不会看到蜡触完整的像
10．小明同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（　　）
A．光屏上形成的是烛焰倒立缩小的实像
B．图中成像特点与幻灯机成像特点完全相同
C．将蜡烛移到光具座10cm刻度线处，保持凸透镜不动，移动光屏，光屏上可成倒立、缩小的清晰的烛焰像
D．将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的烛焰像
三．填空题
11．如图所示，小丽同学将一个凸透镜正对太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上出现一个最小、最亮的光斑。这表明凸透镜对光线有 　 　作用，光斑到凸透镜的距离就是凸透镜的 　 　。
12．如图所示为一种光学显微镜，其中目镜和物镜都是由 　 　制成的，在光线较弱的情况下，反光镜可以选用 　 　（选填：“平面镜”、“凹面镜”）。
13．全国中学生体质健康调研数据表明：中学生近视发生率约为55.22%，且急剧低龄化，如图所示，　 　（选填“甲”或“乙”）图表示近视眼折光系统的光路示意图，矫正近视眼应佩戴　 　（选填“凸”或“凹”）透镜制成的眼镜片。
14．如图是凸透镜成实像时像距v和物距u的关系图象。分析图象可知：该凸透镜的焦距是　 　cm，当物距u＝30cm时，成　 　的像（选填“放大“等大”或“缩小”）
15．在“探究凸透镜成像的规律”时，当烛焰离透镜14cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像，则这个透镜的焦距范围是　 　，实验中蜡烛由于燃烧变短，为了使像仍然呈在光屏中央，请你采取一种方法：　 　。
四．作图题
16．请在图中方框内画出合适的透镜，使光的传播发生如图所示的改变。
17．如图所示，甲图两条光线入射到凸透镜上，乙图一条光线入射到凹透镜上，F为焦点，虚线为主光轴。请完成甲、乙两图的光路作图。
五．实验探究题
18．如图所示为“探究凸透镜成像规律”的实验装置图，已知凸透镜的焦距为10cm。
（1）为了便于观察实验现象，实验环境应该　 　（选填“较亮”或“较暗”）一些。
（2）组装并调整实验器材。使烛焰和光屏的中心位于凸透镜的　 　上。
（3）如图所示，当蜡烛距离凸透镜40cm时，移动光屏，可在光屏上找到一个清晰的倒立、　 　（选填“放大”、“等大”或“缩小”）的实像。日常生活中　 　（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理工作的。
（4）将图中的凸透镜换成焦距为30cm的凸透镜，保持蜡烛和凸透镜的位置不变，在光具座上移动光屏，　 　（选填“能”或“不能”）找到某一位置，使像清晰的呈现在光屏上，理由是　 　。
19．某同学在做光学实验时，他先将焦距为10cm的凸透镜A固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜A两侧，蜡烛放置在20cm刻度线处，如图所示。左右移动光屏，直至光屏上呈现烛焰清晰的像。
（1）上述光屏上所成的像是 　 　（选填“放大”“等大”或“缩小”）的实像。
（2）将透镜B放在凸透镜A与光屏之间某处（图中未画出），光屏上原来清晰的像变模糊了，将光屏向远离凸透镜A的方向移动，光屏上又呈现烛焰清晰的像，这说明透镜B对光线有 　 　（选填“会聚”或“发散”）作用。透镜B能用来矫正 　 　（选填“近视眼”或“远视眼”）。
答案
1．DBCCB BAA
9．ABC
10．BCD
11．会聚 焦距
12．凸透镜 凹面镜
13．乙 凹
14． 10 缩小
15． 8cm＜f＜14cm 将凸透镜下移（或将光屏上移）
16．
17．
18．（1）较暗
（2）主光轴
（3）缩小 照相机
（4）不能 像距过大，超出了光具座给提供的长度
19．（1）缩小
（2）发散 近视眼
