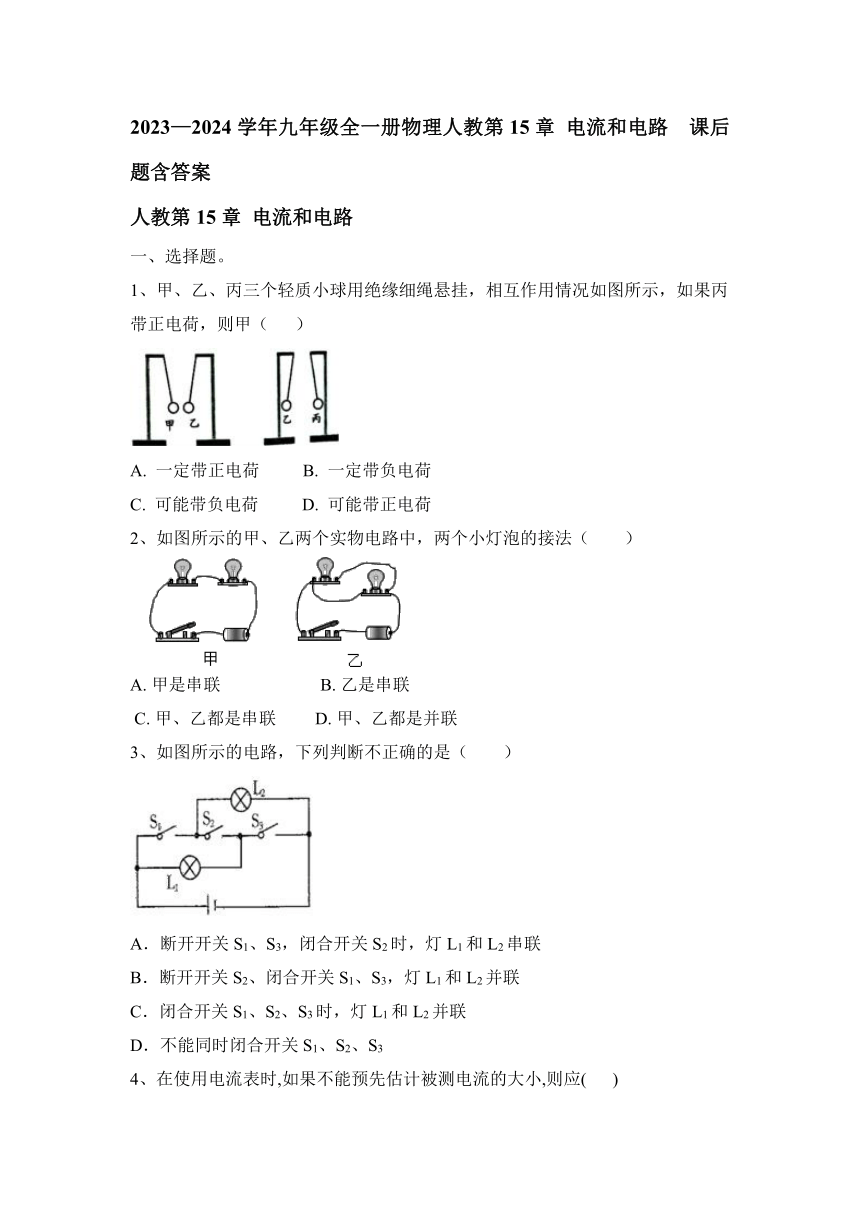

2023—2024学年九年级全一册物理人教第15章 电流和电路 课后题（含答案）

2023—2024学年九年级全一册物理人教第15章 电流和电路 课后题含答案
人教第15章 电流和电路
一、选择题。
1、甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（ ）
A. 一定带正电荷 B. 一定带负电荷
C. 可能带负电荷 D. 可能带正电荷
2、如图所示的甲、乙两个实物电路中，两个小灯泡的接法（　　）
A. 甲是串联 B. 乙是串联
C. 甲、乙都是串联 D. 甲、乙都是并联
3、如图所示的电路，下列判断不正确的是（　　）
A．断开开关S1、S3，闭合开关S2时，灯L1和L2串联
B．断开开关S2、闭合开关S1、S3，灯L1和L2并联
C．闭合开关S1、S2、S3时，灯L1和L2并联
D．不能同时闭合开关S1、S2、S3

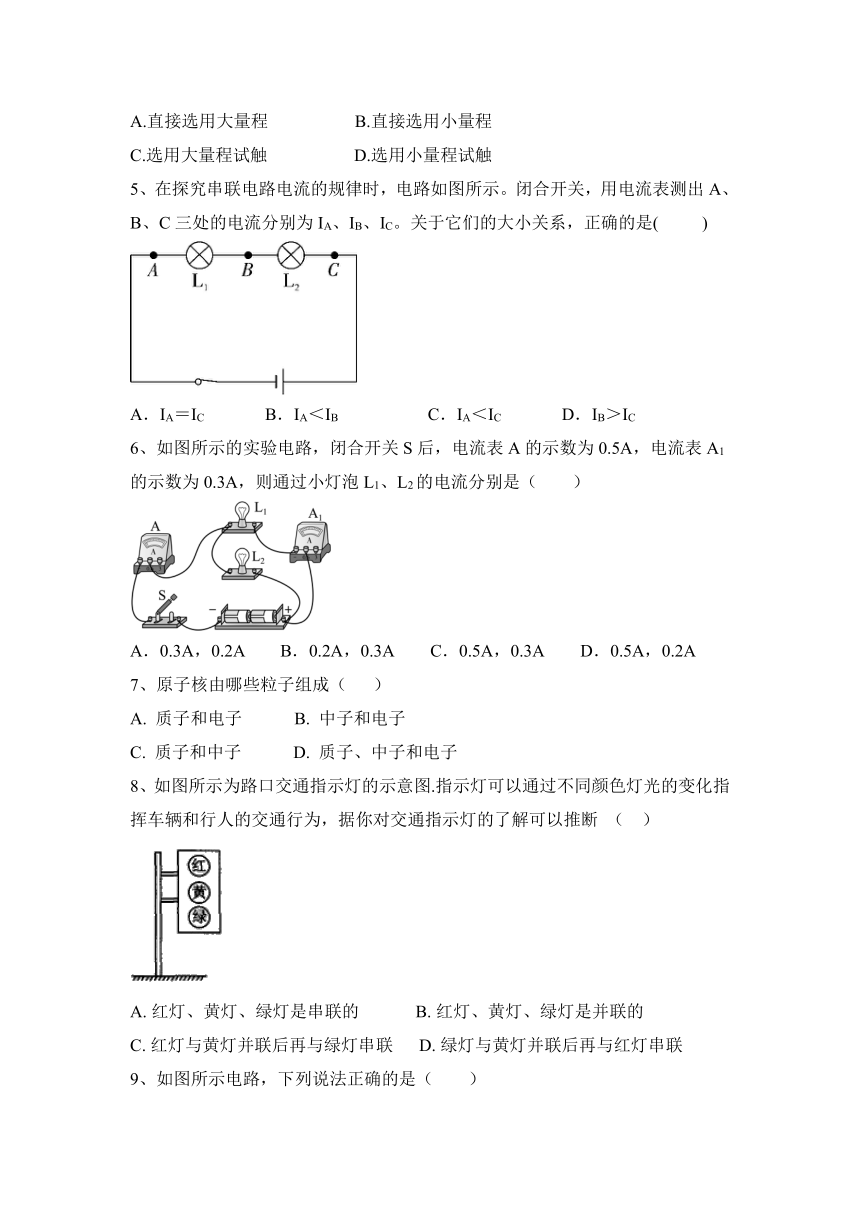

4、在使用电流表时,如果不能预先估计被测电流的大小,则应( )
A.直接选用大量程 B.直接选用小量程
C.选用大量程试触 D.选用小量程试触
5、在探究串联电路电流的规律时，电路如图所示。闭合开关，用电流表测出A、B、C三处的电流分别为IA、IB、IC。关于它们的大小关系，正确的是( )
A．IA＝IC B．IA＜IB C．IA＜IC D．IB＞IC
6、如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（　　）
A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A
7、原子核由哪些粒子组成（ ）
A. 质子和电子 B. 中子和电子
C. 质子和中子 D. 质子、中子和电子
8、如图所示为路口交通指示灯的示意图.指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为，据你对交通指示灯的了解可以推断 （ ）
A. 红灯、黄灯、绿灯是串联的 B. 红灯、黄灯、绿灯是并联的
C. 红灯与黄灯并联后再与绿灯串联 D. 绿灯与黄灯并联后再与红灯串联
9、如图所示电路，下列说法正确的是（　　）

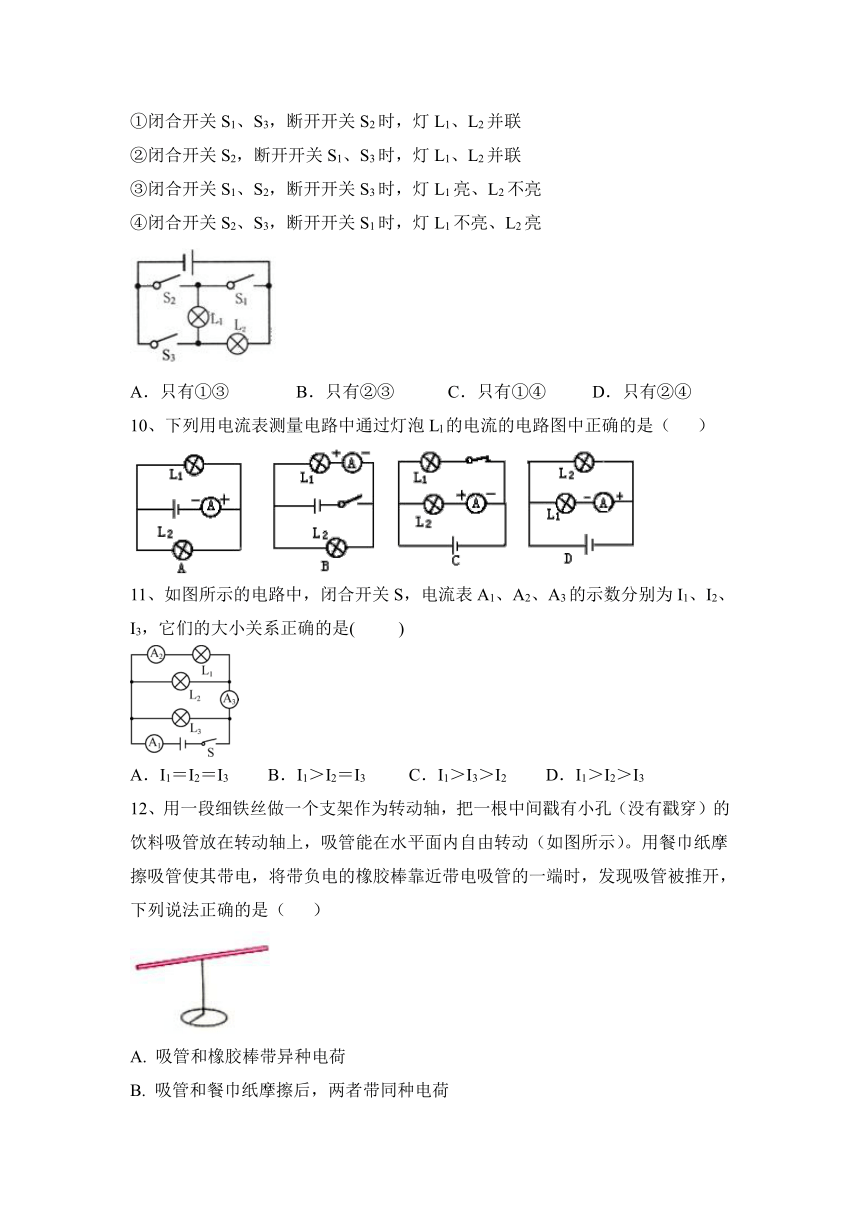

①闭合开关S1、S3，断开开关S2时，灯L1、L2并联
②闭合开关S2，断开开关S1、S3时，灯L1、L2并联
③闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
④闭合开关S2、S3，断开开关S1时，灯L1不亮、L2亮
A．只有①③ B．只有②③ C．只有①④ D．只有②④
10、下列用电流表测量电路中通过灯泡Ll的电流的电路图中正确的是（ ）
11、如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是( )
A．I1＝I2＝I3 B．I1＞I2＝I3 C．I1＞I3＞I2 D．I1＞I2＞I3
12、用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（ ）
A. 吸管和橡胶棒带异种电荷
B. 吸管和餐巾纸摩擦后，两者带同种电荷

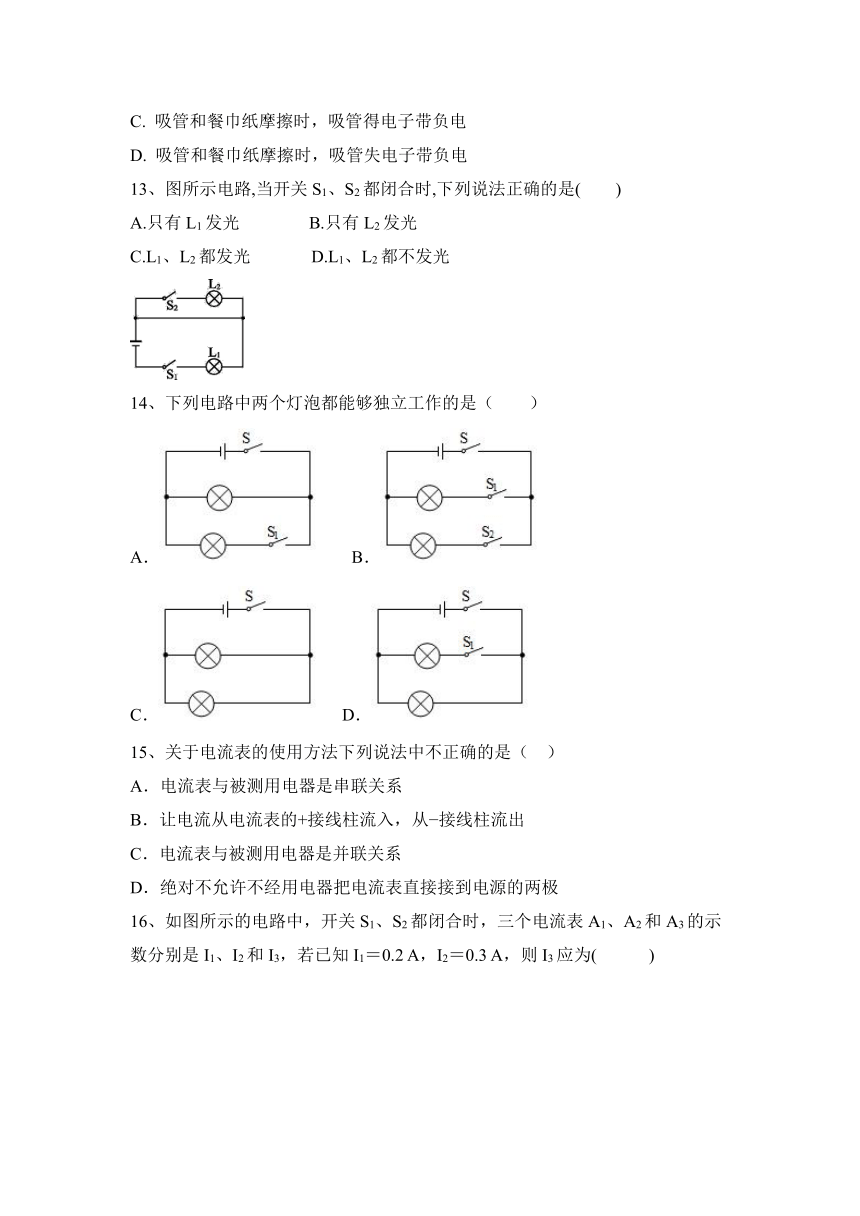

C. 吸管和餐巾纸摩擦时，吸管得电子带负电
D. 吸管和餐巾纸摩擦时，吸管失电子带负电
13、图所示电路,当开关S1、S2都闭合时,下列说法正确的是( )
A.只有L1发光 B.只有L2发光
C.L1、L2都发光 D.L1、L2都不发光
14、下列电路中两个灯泡都能够独立工作的是（　　）
A． B．
C． D．
15、关于电流表的使用方法下列说法中不正确的是（）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极

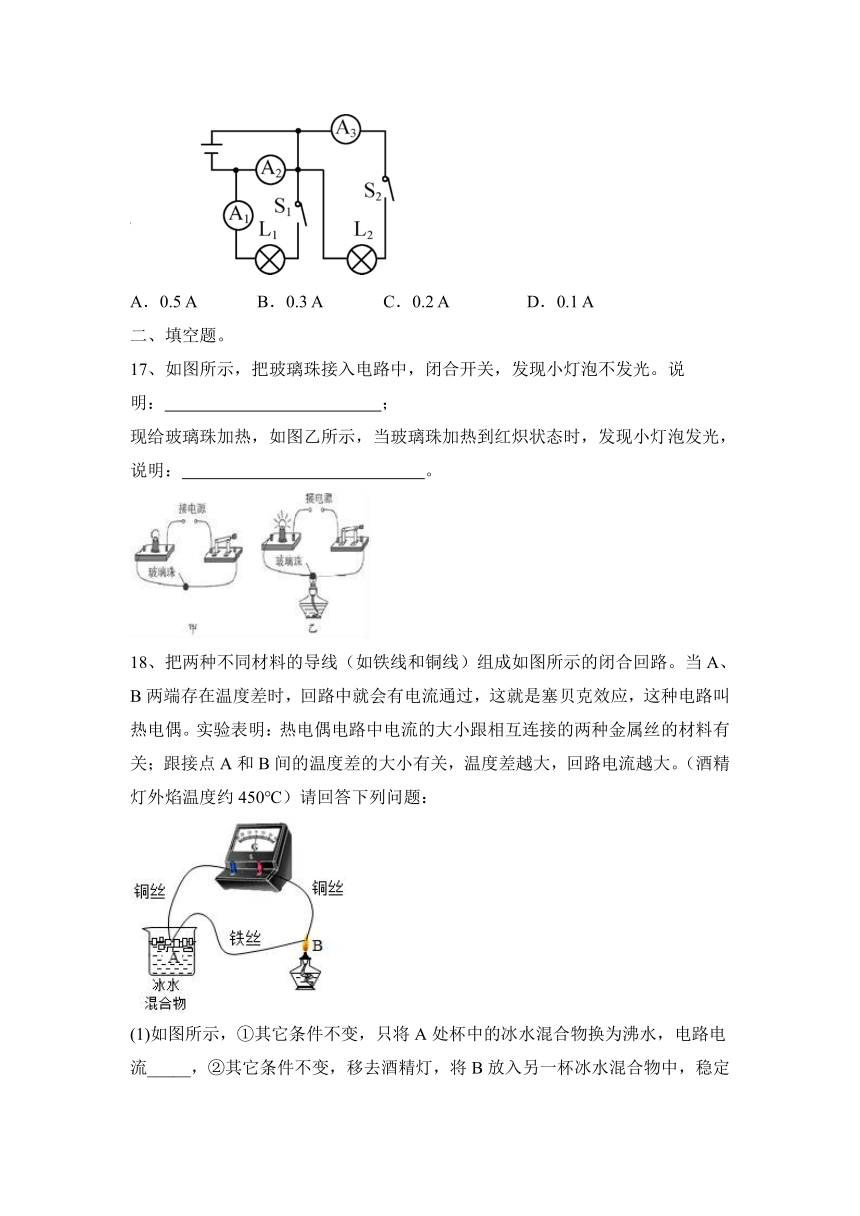

16、如图所示的电路中，开关S1、S2都闭合时，三个电流表A1、A2和A3的示数分别是I1、I2和I3，若已知I1＝0.2 A，I2＝0.3 A，则I3应为( )
A．0.5 A B．0.3 A C．0.2 A D．0.1 A
二、填空题。
17、如图所示，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光。说明： ；
现给玻璃珠加热，如图乙所示，当玻璃珠加热到红炽状态时，发现小灯泡发光，说明： 。
18、把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路。当A、B两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。（酒精灯外焰温度约450℃）请回答下列问题：
(1)如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流_____，②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电源_____（各空白均选填“变大”、“变小”、“不变”、“变为零”）；
(2)这样的热电偶实际上是一个电源，它的电能是由_____能转化而来，热电偶电路可以把温度信号换成_____信号。
19、在图中要连接一个两盏灯的并联电路，小聪想用开关S控制两盏灯，应将线端M接在图中______点；小丽想用开关S只控制灯L2，则应将线端M接在图中______点。
20、物理学中规定：__________定向移动的方向为电流方向．若某个氢原子中的电子围绕原子核顺时针运动，则电子运动而产生的电流的方向是__________．
21、如图所示，已知电流表A1的示数为0.6A，图中显示的是电流表A3的示数，那么电流表A3的示数为　 　A。而A2的示数应为　 　A。
22、如图所示为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。
三、作图题。
23、健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的开关S1控制指示灯L1和电铃；病床2旁的开关S2控制指示灯L2和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫 请在图中连线，形成符合要求的完整电路图
（______）
四、实验题。
24、同学们在做“用电流表测电流”的实验中，闭合开关前，电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题。
（1）甲的问题：电流表________ ；
（2）乙的问题：电流表________ ；
（3）丙的问题：电流表________ ；
（4）小明在“探究串联电路中电流的规律”实验时，、两只灯泡均发光，电流表示数为，一段时间后，发现熄灭，电流表示数如图丁所示为________，造成这种情况的原因可能是________ 。
25、下图中，甲图是小米同学设计的探究并联电路电流关系的电路图，图乙是她测量电流时连接的实验电路，
（1）此时电流表测量的是______（选填“A”、“”或“”）处的电流。
（2）在图乙中移动一根导线，让电流表测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路______。
（3）测出A、、三处电流如下表所示，由此得出结论______________（只写表达式）。
（4）某同学说该实验存在不足，请谈谈你的一种改进方法______________。
位置 A
电流 0.24 0.30 0.54
五、计算类综合题。
26、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
2023—2024学年九年级全一册物理人教第15章 电流和电路 课后题含答案
人教第15章 电流和电路
一、选择题。
1、甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（ ）
A. 一定带正电荷 B. 一定带负电荷
C. 可能带负电荷 D. 可能带正电荷
【答案】C
2、如图所示的甲、乙两个实物电路中，两个小灯泡的接法（　　）
A. 甲是串联 B. 乙是串联
C. 甲、乙都是串联 D. 甲、乙都是并联
【答案】A
3、如图所示的电路，下列判断不正确的是（　　）
A．断开开关S1、S3，闭合开关S2时，灯L1和L2串联
B．断开开关S2、闭合开关S1、S3，灯L1和L2并联
C．闭合开关S1、S2、S3时，灯L1和L2并联
D．不能同时闭合开关S1、S2、S3
【答案】C
4、在使用电流表时,如果不能预先估计被测电流的大小,则应( )
A.直接选用大量程 B.直接选用小量程
C.选用大量程试触 D.选用小量程试触
【答案】C
5、在探究串联电路电流的规律时，电路如图所示。闭合开关，用电流表测出A、B、C三处的电流分别为IA、IB、IC。关于它们的大小关系，正确的是( )
A．IA＝IC B．IA＜IB C．IA＜IC D．IB＞IC
【答案】A
6、如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（　　）
A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A
【答案】A
7、原子核由哪些粒子组成（ ）
A. 质子和电子 B. 中子和电子
C. 质子和中子 D. 质子、中子和电子
【答案】C
8、如图所示为路口交通指示灯的示意图.指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为，据你对交通指示灯的了解可以推断 （ ）
A. 红灯、黄灯、绿灯是串联的 B. 红灯、黄灯、绿灯是并联的
C. 红灯与黄灯并联后再与绿灯串联 D. 绿灯与黄灯并联后再与红灯串联
【答案】B
9、如图所示电路，下列说法正确的是（　　）
①闭合开关S1、S3，断开开关S2时，灯L1、L2并联
②闭合开关S2，断开开关S1、S3时，灯L1、L2并联
③闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
④闭合开关S2、S3，断开开关S1时，灯L1不亮、L2亮
A．只有①③ B．只有②③ C．只有①④ D．只有②④
【答案】C
10、下列用电流表测量电路中通过灯泡Ll的电流的电路图中正确的是（ ）
【答案】B
11、如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是( )
A．I1＝I2＝I3 B．I1＞I2＝I3 C．I1＞I3＞I2 D．I1＞I2＞I3
【答案】C
12、用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（ ）
A. 吸管和橡胶棒带异种电荷
B. 吸管和餐巾纸摩擦后，两者带同种电荷
C. 吸管和餐巾纸摩擦时，吸管得电子带负电
D. 吸管和餐巾纸摩擦时，吸管失电子带负电
【答案】C
13、图所示电路,当开关S1、S2都闭合时,下列说法正确的是( )
A.只有L1发光 B.只有L2发光
C.L1、L2都发光 D.L1、L2都不发光
【答案】A
14、下列电路中两个灯泡都能够独立工作的是（　　）
A． B．
C． D．
【答案】B
15、关于电流表的使用方法下列说法中不正确的是（）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
【答案】C
16、如图所示的电路中，开关S1、S2都闭合时，三个电流表A1、A2和A3的示数分别是I1、I2和I3，若已知I1＝0.2 A，I2＝0.3 A，则I3应为( )
A．0.5 A B．0.3 A C．0.2 A D．0.1 A
【答案】B
二、填空题。
17、如图所示，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光。说明： ；
现给玻璃珠加热，如图乙所示，当玻璃珠加热到红炽状态时，发现小灯泡发光，说明： 。
【答案】玻璃珠不容易导电 红炽状态下的玻璃珠是导体
18、把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路。当A、B两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。（酒精灯外焰温度约450℃）请回答下列问题：
(1)如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流_____，②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电源_____（各空白均选填“变大”、“变小”、“不变”、“变为零”）；
(2)这样的热电偶实际上是一个电源，它的电能是由_____能转化而来，热电偶电路可以把温度信号换成_____信号。
【答案】变小 变为零 内 电
19、在图中要连接一个两盏灯的并联电路，小聪想用开关S控制两盏灯，应将线端M接在图中______点；小丽想用开关S只控制灯L2，则应将线端M接在图中______点。
【答案】B A
20、物理学中规定：__________定向移动的方向为电流方向．若某个氢原子中的电子围绕原子核顺时针运动，则电子运动而产生的电流的方向是__________．
【答案】正电荷 逆时针
21、如图所示，已知电流表A1的示数为0.6A，图中显示的是电流表A3的示数，那么电流表A3的示数为　 　A。而A2的示数应为　 　A。
【答案】1.3；0.7。
22、如图所示为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。
【答案】开关 用电器 电源
三、作图题。
23、健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的开关S1控制指示灯L1和电铃；病床2旁的开关S2控制指示灯L2和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫 请在图中连线，形成符合要求的完整电路图
（______）
【答案】如图所示：
四、实验题。
24、同学们在做“用电流表测电流”的实验中，闭合开关前，电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题。
（1）甲的问题：电流表________ ；
（2）乙的问题：电流表________ ；
（3）丙的问题：电流表________ ；
（4）小明在“探究串联电路中电流的规律”实验时，、两只灯泡均发光，电流表示数为，一段时间后，发现熄灭，电流表示数如图丁所示为________，造成这种情况的原因可能是________ 。
【答案】（1）电流表的正负接线柱接反了 （2）所选的量程太大
（3）所选的量程太小 （4）,灯发生了短路
25、下图中，甲图是小米同学设计的探究并联电路电流关系的电路图，图乙是她测量电流时连接的实验电路，
（1）此时电流表测量的是______（选填“A”、“”或“”）处的电流。
（2）在图乙中移动一根导线，让电流表测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路______。
（3）测出A、、三处电流如下表所示，由此得出结论______________（只写表达式）。
（4）某同学说该实验存在不足，请谈谈你的一种改进方法______________。
位置 A
电流 0.24 0.30 0.54
【答案】（1）C （2）如图所示：
（3） （4）应换用不同规格的灯泡进行多次试验
五、计算类综合题。
26、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A （2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
