九年级物理第十九章第二节家庭电路电流过大的原因

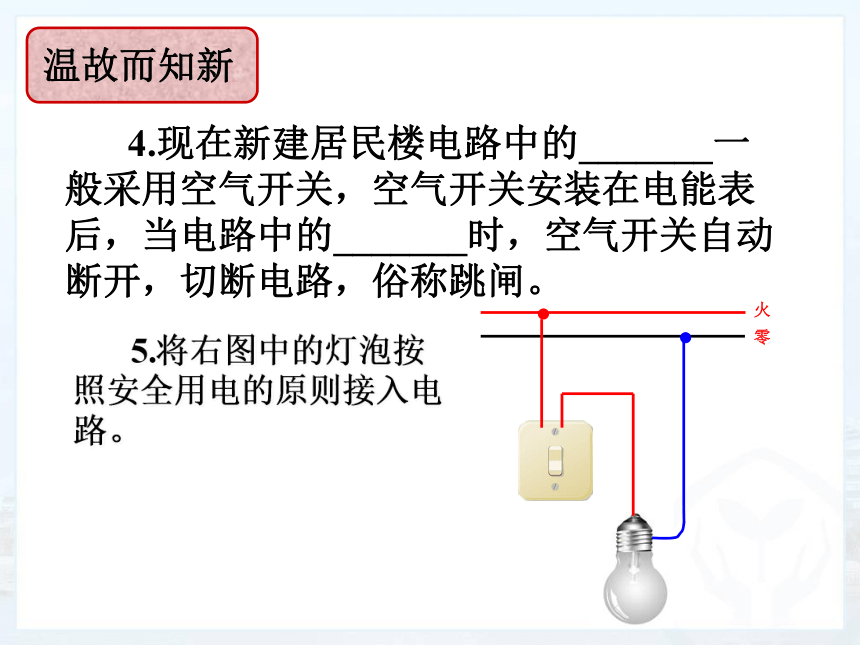

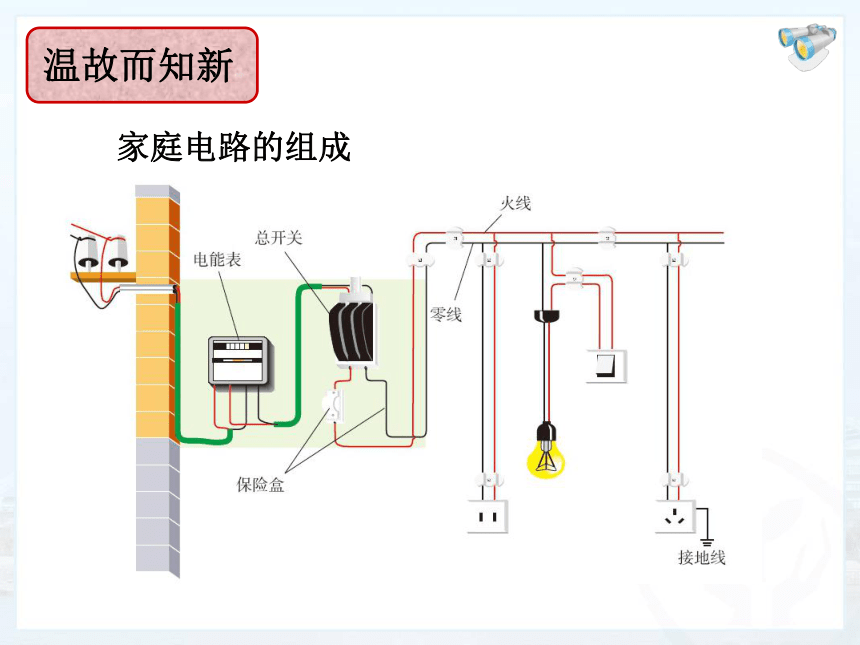

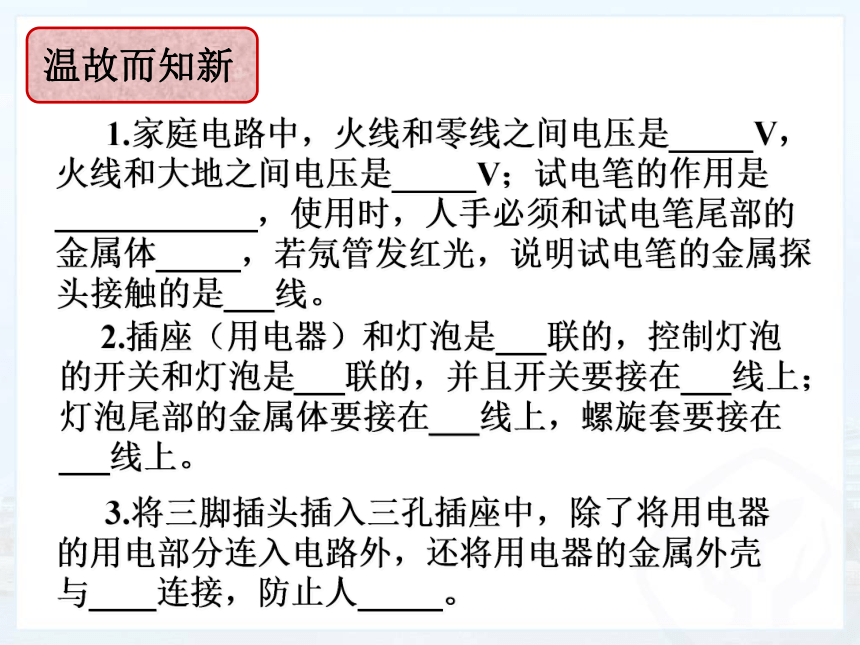

课件21张PPT。家庭电路中电流过大的原因 第十九章 第２节陕坝中学物理组改编　　家庭电路的组成 1.家庭电路中，火线和零线之间电压是_____V，火线和大地之间电压是_____V；试电笔的作用是____________，使用时，人手必须和试电笔尾部的金属体_____，若氖管发红光，说明试电笔的金属探头接触的是___线。 2.插座（用电器）和灯泡是___联的，控制灯泡的开关和灯泡是___联的，并且开关要接在___线上；灯泡尾部的金属体要接在___线上，螺旋套要接在___线上。 3.将三脚插头插入三孔插座中，除了将用电器的用电部分连入电路外，还将用电器的金属外壳与____连接，防止人_____。 4.现在新建居民楼电路中的_______一般采用空气开关，空气开关安装在电能表后，当电路中的_______时，空气开关自动断开，切断电路，俗称跳闸。 5.将右图中的灯泡按照安全用电的原则接入电路。 我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。 想想议议　　根据P =UI，可以得到
　　家庭电路中的电压是一定的，U = 220 V，
　　所以 用电器总电功率P 越大，电路中的电流 I 就越大。 　　1．家庭电路中的总功率：
P = P1+ P2 + …+ Pn 　　2．用电器的总功率过大是家庭电路中电流过大的原因之一。一、家用电器的总功率对家庭电路的影响3．用电器的总功率过大的危害　　根据焦耳定律可知，电流过大，产生的热量容易引发火灾。　　1．小明观察到自家电能表上标有“220 V 10 A”字样，请你帮他分析一下：

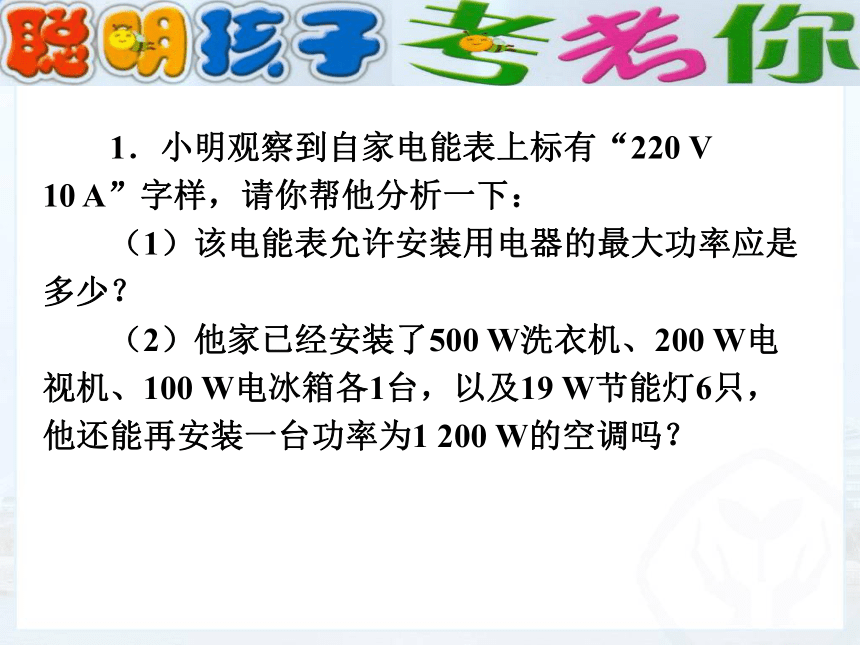

　　（1）该电能表允许安装用电器的最大功率应是多少？
　　（2）他家已经安装了500 W洗衣机、200 W电视机、100 W电冰箱各1台，以及19 W节能灯6只，他还能再安装一台功率为1 200 W的空调吗？　　2．炎炎夏日即将来临，明明家新购置了一台

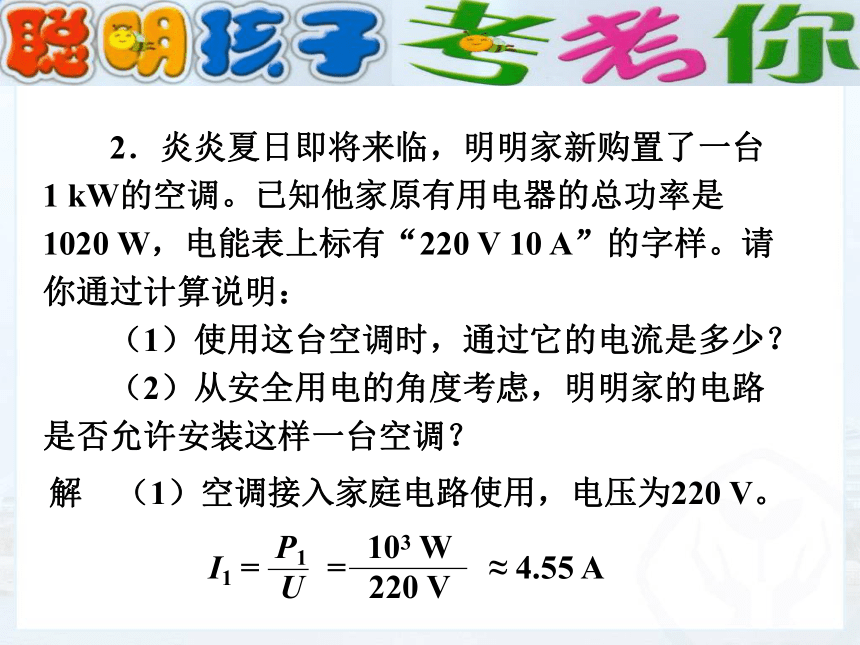

1 kW的空调。已知他家原有用电器的总功率是
1020 W，电能表上标有“220 V 10 A”的字样。请
你通过计算说明：
　　（1）使用这台空调时，通过它的电流是多少？
　　（2）从安全用电的角度考虑，明明家的电路
是否允许安装这样一台空调？解　（1）空调接入家庭电路使用，电压为220 V。I=I1 +I2=4.55 A+4.64 A=9.19 A< 10 A> 2 020 W P =P1+P2=1 000 W +1 020 W=2 020 W　　② 计算用电器的总功率是否超过电能表允许使用的最大功率　　（2）多种解题方法：　　① 计算同时使用所有用电器时的总电流是否超过10 A。P0=UI0=220 V×10 A=2 200 W　　所以，从安全用电的角度考虑，可以安装这样一台空调。3.学校的照明电路是___联电路，当学校所有灯都
亮时，总功率最___，总电流最___，总电阻最___。4.右图是亮度可调的台灯的电路图，台灯上标有的
字样是“220V 40W”，滑动变阻器的最大阻值是
1210Ω，则电路消耗的最小功率是____W,台灯的
最小功率是____W。　　有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？二、短路对家庭电路的影响想想议议　　短路是家庭电路中电流过大的另一个原因。　　你知道形成家庭电路中短路的原因是什么吗？　　家庭电路中短路很容易造成火灾。　　由于改装电路时不小心、或绝缘皮破损或老化等原因使火线和零线直接连通。二、短路对家庭电路的影响 电路中要安装保险丝，以保护用电器或人身安全。二、短路对家庭电路的影响各种保险丝 1. 电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。 2．保险丝应串联在电路中　　注意：不能用铁丝或铜丝作保险丝 。　　1．材料：铅锑合金
　　　　 　　保险丝的电阻比较大，熔点比较低　　 观察保险盒和闸刀开关上的保险丝。三、保险丝的作用　　观察演示实验三、保险丝的作用　　你知道保险丝是如何起到“保险”作用的吗？　　2．电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。 　　3．保险丝应串联在电路中三、保险丝的作用　　注意：不能用铁丝或铜丝作保险丝 。　　4．新型保险装置：空气开关空气开关住宅配电箱三、保险丝的作用 5.吃完晚饭，小明看了会儿电视后准备写作业，他把台灯的插头刚插进插座，全家的灯都灭了，他检查后发现是保险丝熔断了，出现上述现象的原因是( )A 台灯的功率太大
B 插座内短路了
C 插头或台灯内部短路了
D 台灯的灯丝断了 6.如下图，小明闭合开关后，发现灯不亮，他用
试电笔的探头分别接触A、B、C、D四点，发现试
电笔的氖管都发光，则电路的故障是（ ）A 火线的保险丝断了
B 零线的保险丝断了
C 灯丝断了
D 开关接触不良 课堂小结　　家庭电路中电流过大的原因有两个，一是电路发生短路，二是电路中用电器的总功 率过大。 　　保险丝是用电阻比较大、熔点比较低的铅锑合金制作的。把保险丝或空气开关接在 电路中，可以保证电路中的电流过大时，自动切断电路，起到保险的作用。
