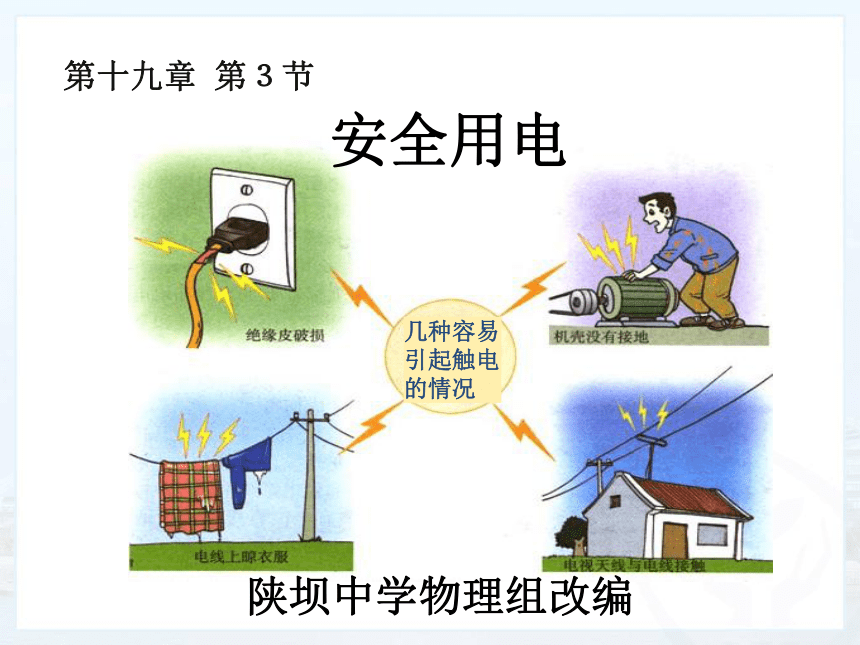

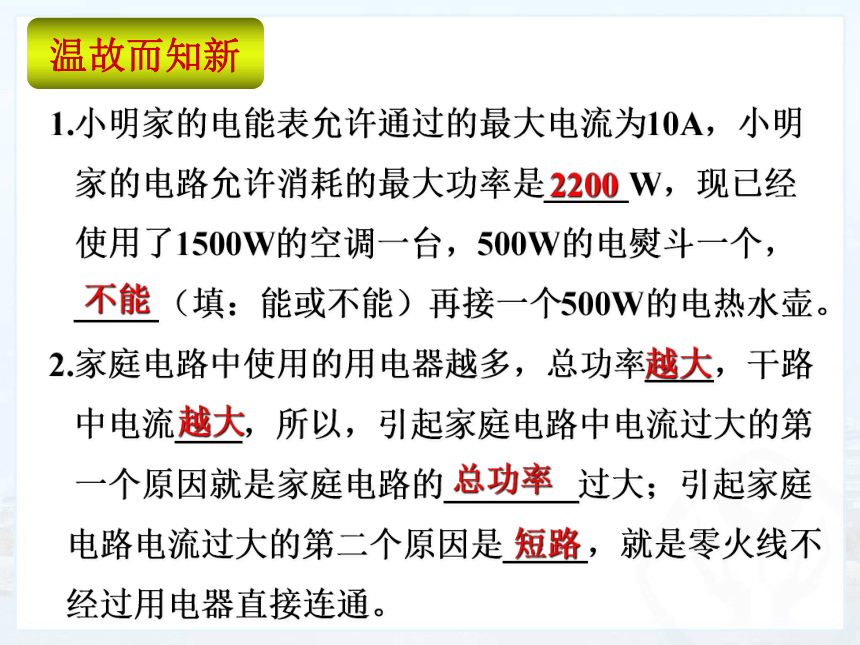

课件24张PPT。安全用电 第十九章 第３节陕坝中学物理组改编1.小明家的电能表允许通过的最大电流为10A，小明
家的电路允许消耗的最大功率是_____W，现已经
使用了1500W的空调一台，500W的电熨斗一个，
_____（填：能或不能）再接一个500W的电热水壶。
2.家庭电路中使用的用电器越多，总功率____，干路
中电流____，所以，引起家庭电路中电流过大的第
一个原因就是家庭电路的________过大；引起家庭
电路电流过大的第二个原因是_____，就是零火线不

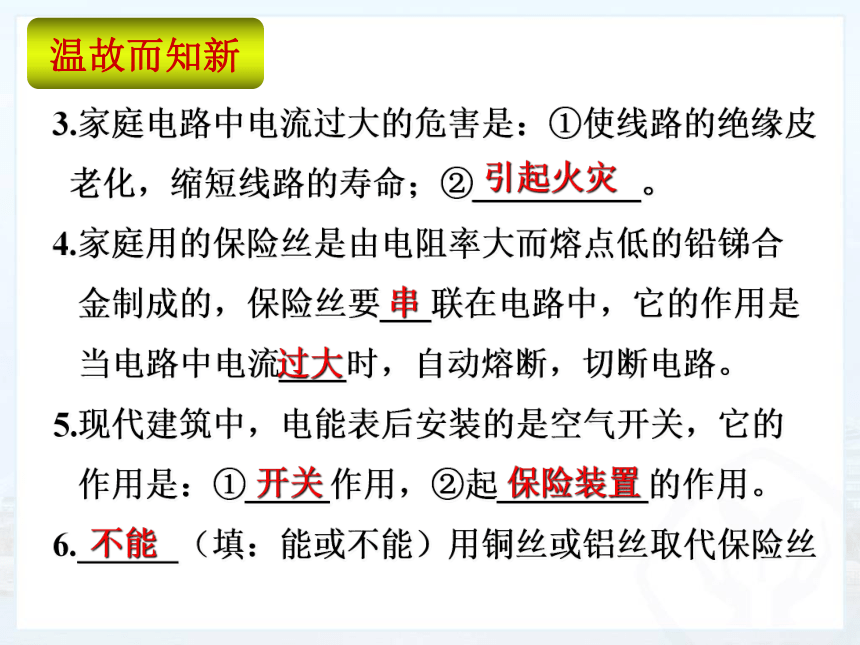

经过用电器直接连通。2200不能越大越大总功率短路3.家庭电路中电流过大的危害是：①使线路的绝缘皮
老化，缩短线路的寿命；②__________。
4.家庭用的保险丝是由电阻率大而熔点低的铅锑合
金制成的，保险丝要___联在电路中，它的作用是
当电路中电流____时，自动熔断，切断电路。
5.现代建筑中，电能表后安装的是空气开关，它的
作用是：①_____作用，②起_________的作用。

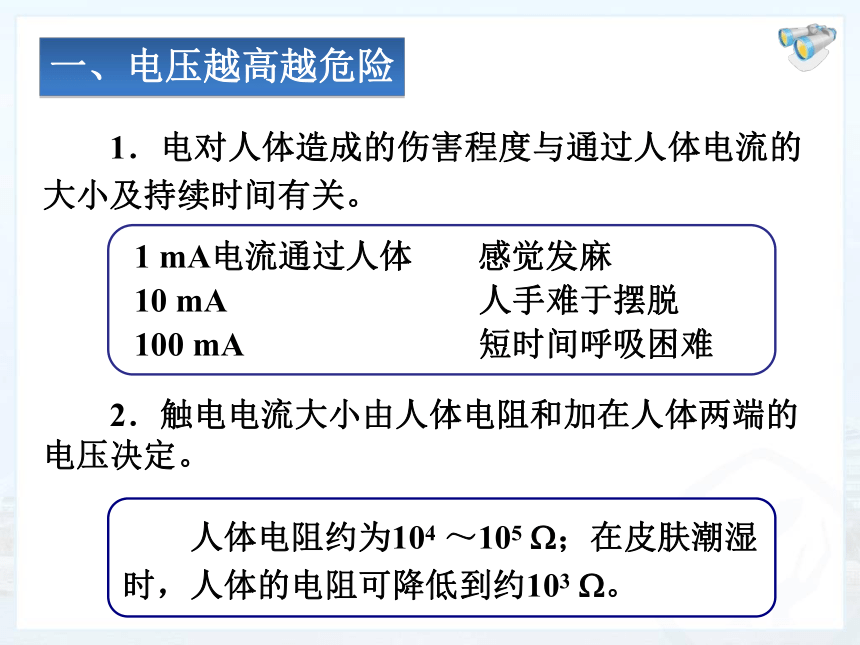

6.______（填：能或不能）用铜丝或铝丝取代保险丝引起火灾串过大开关保险装置不能　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。　　2．触电电流大小由人体电阻和加在人体两端的电压决定。 1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱

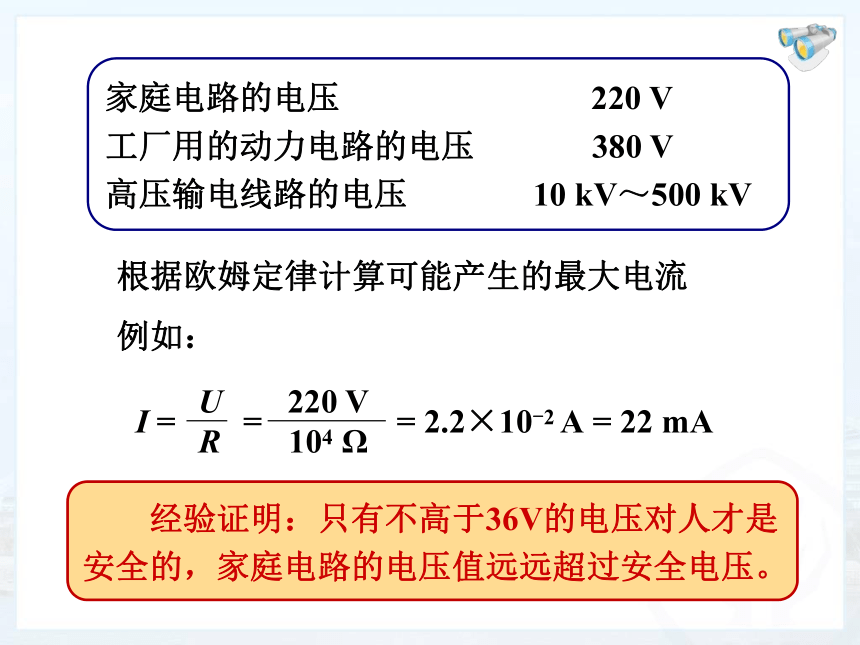

100 mA 短时间呼吸困难　　人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。一、电压越高越危险家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV　　根据欧姆定律计算可能产生的最大电流

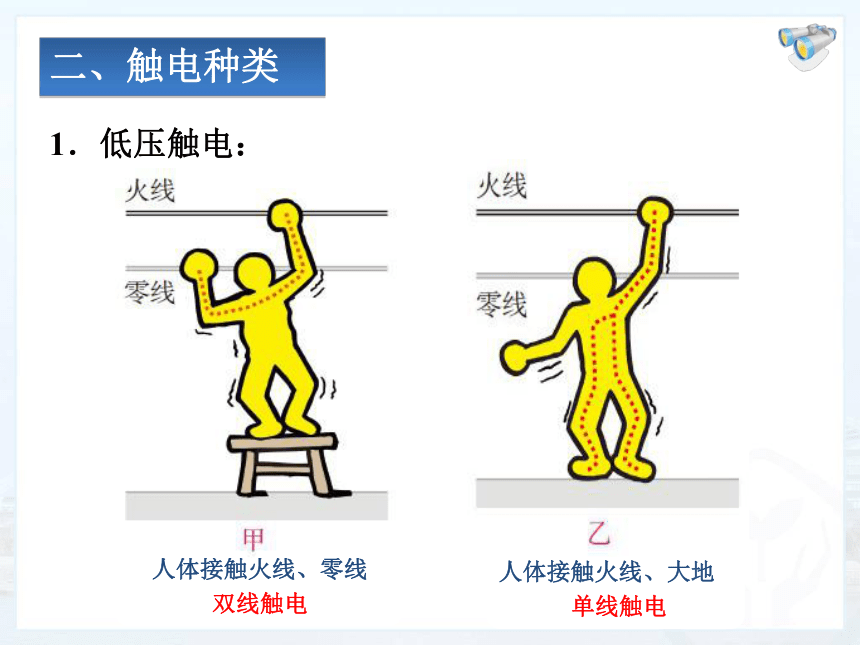

　　例如：　　经验证明：只有不高于36V的电压对人才是安全的，家庭电路的电压值远远超过安全电压。 人体接触火线、零线
双线触电 人体接触火线、大地

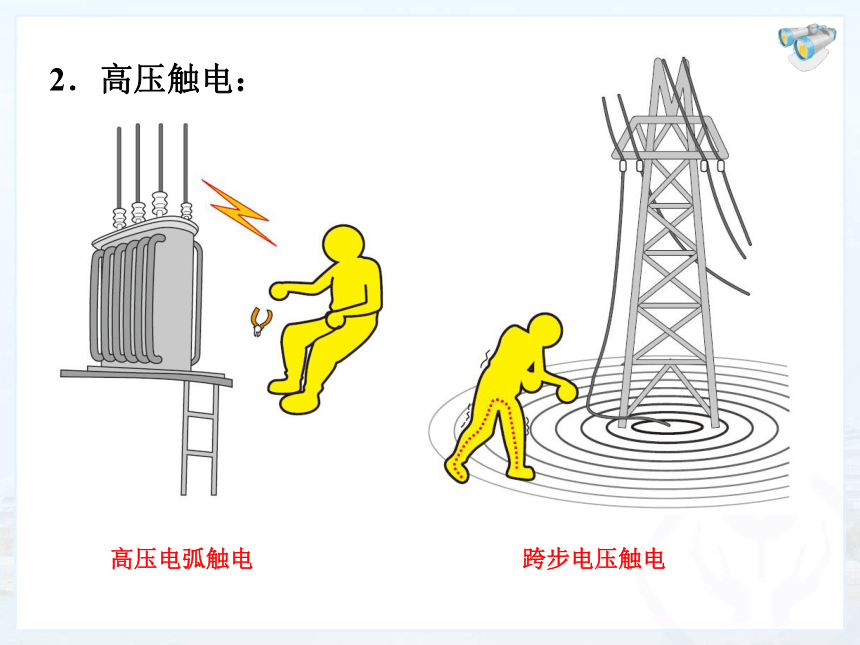

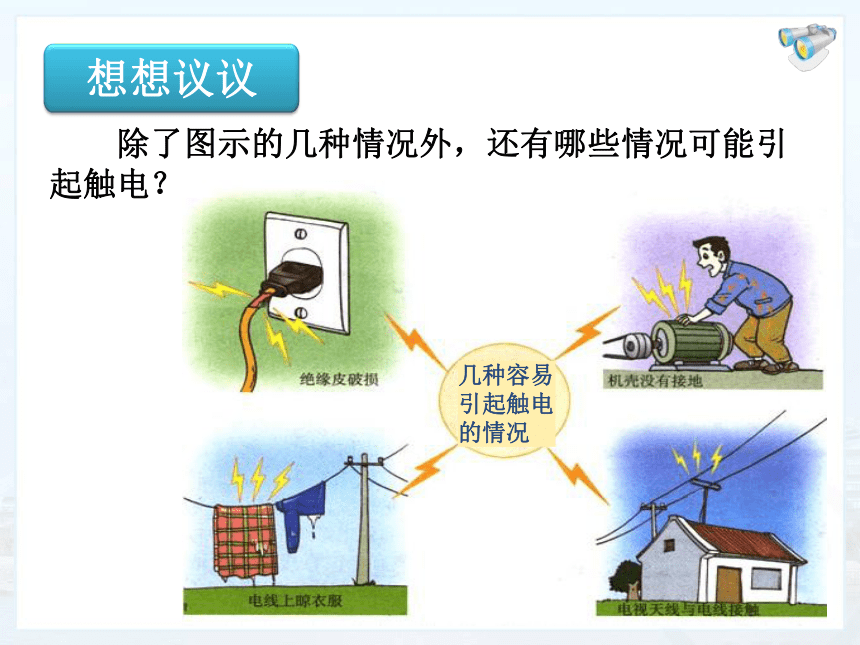

单线触电1．低压触电：二、触电种类跨步电压触电高压电弧触电2．高压触电：　　除了图示的几种情况外，还有哪些情况可能引起触电？ 1．家庭电路中防止触电措施三、安全用电原则开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。　　● 不接触低压带电体，不靠近高压带电体；
　　● 更换灯泡、搬动电器前应断开电源开关；
　　● 不弄湿用电器，不损坏绝缘层；
　　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换2．安全用电原则：3．触电的急救：　　（1）切断电源
　　（2）迅速使触电人摆脱电源雷电是大气中一种剧烈的放电现象四、注意防雷现代建筑上的避雷针高压输电铁塔上的防雷导线　　1．不要靠近金属栏杆，各种电器应暂停使用。
　　2．迅速走进屋内，或汽车内。
　　3．不要手持金属杆，金属饰物包括手表也要抛离，更不要接打手机。
　　4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。雷电时应该注意3．急救措施2．安全用电原则1．触电类型 A B C D1.下列四种情况中，人相对安全的是（ ）
请同学们千万不要尝试做本实验D2.触摸电冰箱门时手感到了“麻”，下面列出了对造成
手“麻”原因的四种猜想，你认为合理的是（ ）
A 火线断路
B 火线与电冰箱的金属外壳漏电
C 火线与零线相碰
D 电冰箱的金属外壳接了地B3.生活用电中，下列做法不可取的是（ ）
A 断开总闸，修理灯座
B 架在室外的天线，应远离高压线
C 有人触电，切断电源
D 手握试电笔的金属笔尖，判断火线和零线D4.在“安全用电和保护”讨论交流中，下列防止发生
事故或处理事故的措施不正确的是（ ）
A 雷雨天，应避免在高大建筑物和大树下避雨
B 发现有人触电，不能用手直接拉动触电的人体
，应该先切断电源
C 电器设备失火，应迅速用水灭火
D 有金属外壳的电器用三孔插座C5.不用湿手触摸用电器的原因是（ ）
A 湿手的电阻非常大
B 湿手的电阻比干手的电阻小
C 湿手触摸用电器易打滑
D 以上说法都不对B6.小宁设计了一种照明电路，其设计要求是：用两
个开关控制一盏灯，两个开关同时闭合灯才能发
光，只闭合其中任意一只开关都不能发光。下图
所示的四副电路图中，既符合上述设计要求，又

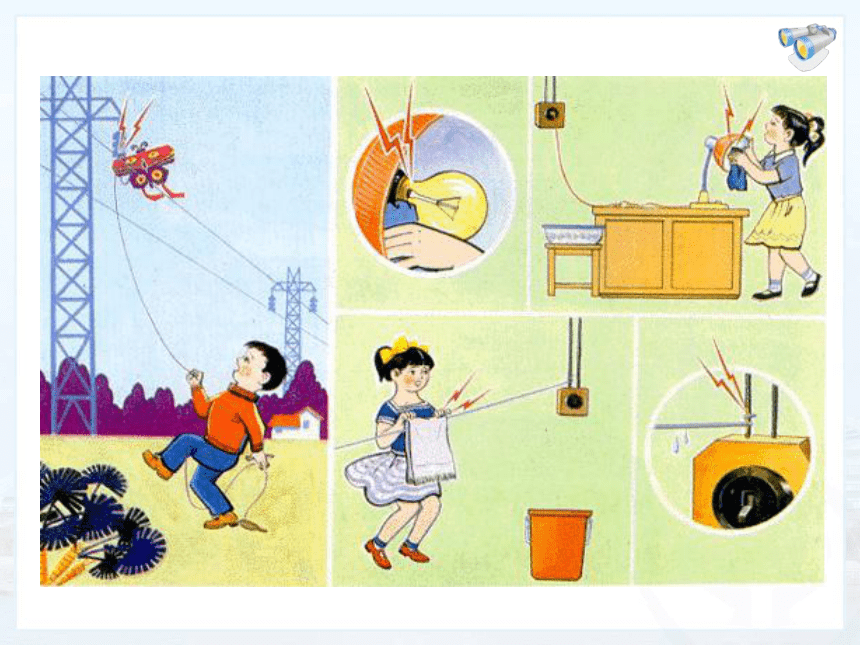

符合安全用电原则的是（ ）D7.图中是一些人在生活用电中的几种做法，其中
正确的是（ ）D8.三孔插座比两孔插座多的那个孔接的是跟______
连接在一起，当用电器的三脚插头插入三孔插座
中时，除把用电部分连入电路外，还把用电器的
_________和_____连接起来；家中的插座不能安
装过____，以免小孩将小手塞入插座；用电器的
开关必须装在____线上；当电器失火时，必须先
_____电源，然后再救火。大地金属外壳大地低火切断
