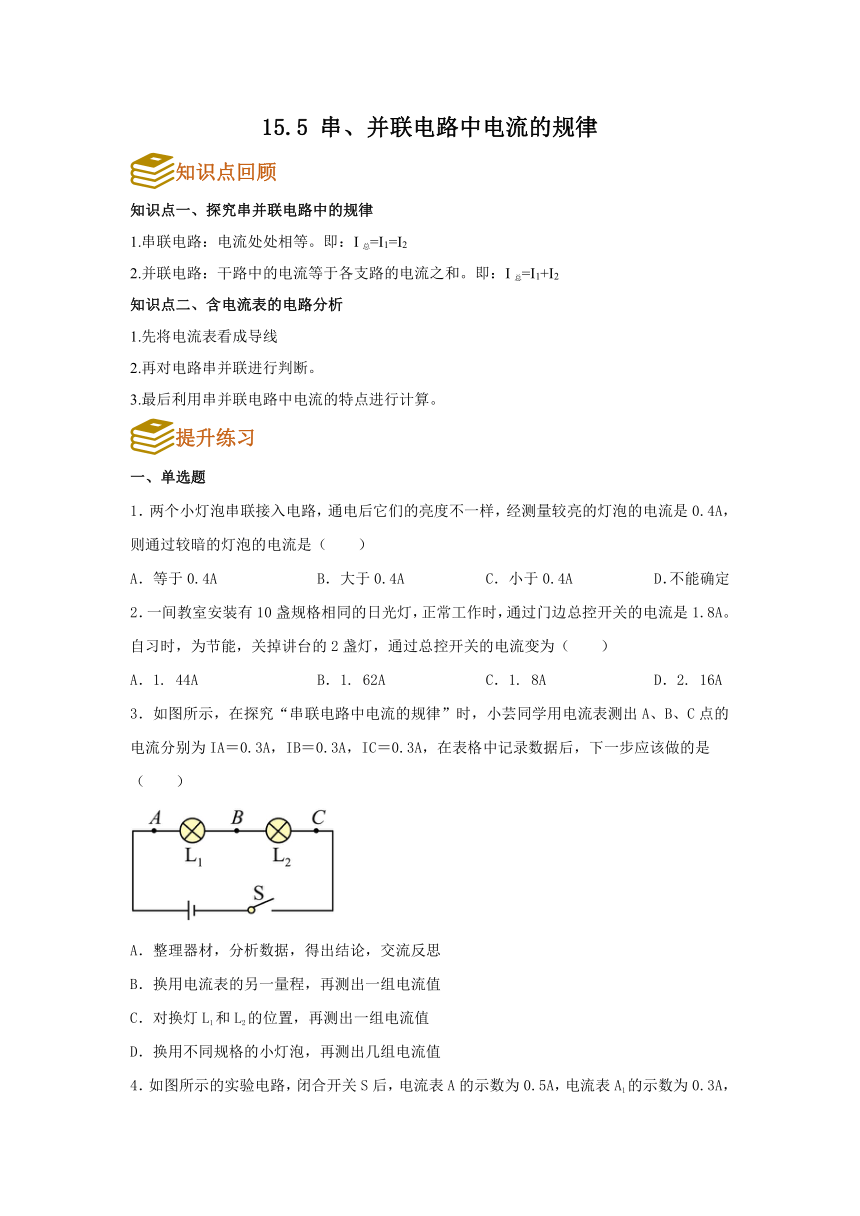

15.5 串、并联电路中电流的规律
知识点回顾
知识点一、探究串并联电路中的规律
1.串联电路：电流处处相等。即：I总=I1=I2
2.并联电路：干路中的电流等于各支路的电流之和。即：I总=I1+I2
知识点二、含电流表的电路分析
1.先将电流表看成导线
2.再对电路串并联进行判断。
3.最后利用串并联电路中电流的特点进行计算。
提升练习
一、单选题
1．两个小灯泡串联接入电路，通电后它们的亮度不一样，经测量较亮的灯泡的电流是0.4A，则通过较暗的灯泡的电流是（　　）
A．等于0.4A B．大于0.4A C．小于0.4A D．不能确定
2．一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总控开关的电流是1.8A。自习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为（　　）
A．1. 44A B．1. 62A C．1. 8A D．2. 16A
3．如图所示，在探究“串联电路中电流的规律”时，小芸同学用电流表测出A、B、C点的电流分别为IA＝0.3A，IB＝0.3A，IC＝0.3A，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论，交流反思
B．换用电流表的另一量程，再测出一组电流值
C．对换灯L1和L2的位置，再测出一组电流值
D．换用不同规格的小灯泡，再测出几组电流值
4．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（　　）
A．L1与L2串联 B．开关S只控制L1
C．L1、L2的电流分别是0.3A、0.2A D．L1、L2的电流分别是0.5A、0.3A
5．如图甲所示，电流表测量并联电路中的电流。开关闭合后，指针偏转如图乙，则此时（　　）
A．干路中的电流是0.32A B．通过L 的电流是0.32A
C．通过L 的电流是0.34A D．通过L 的电流是0.34A
6．如图所示电路图，闭合开关S，电流表A1的示数0.52A，电流表A2的示数为0.24A，根据电流规律，则通过灯L1的电流是（　　）
A．0.76A B．0.28A C．0.52A D．0.24A

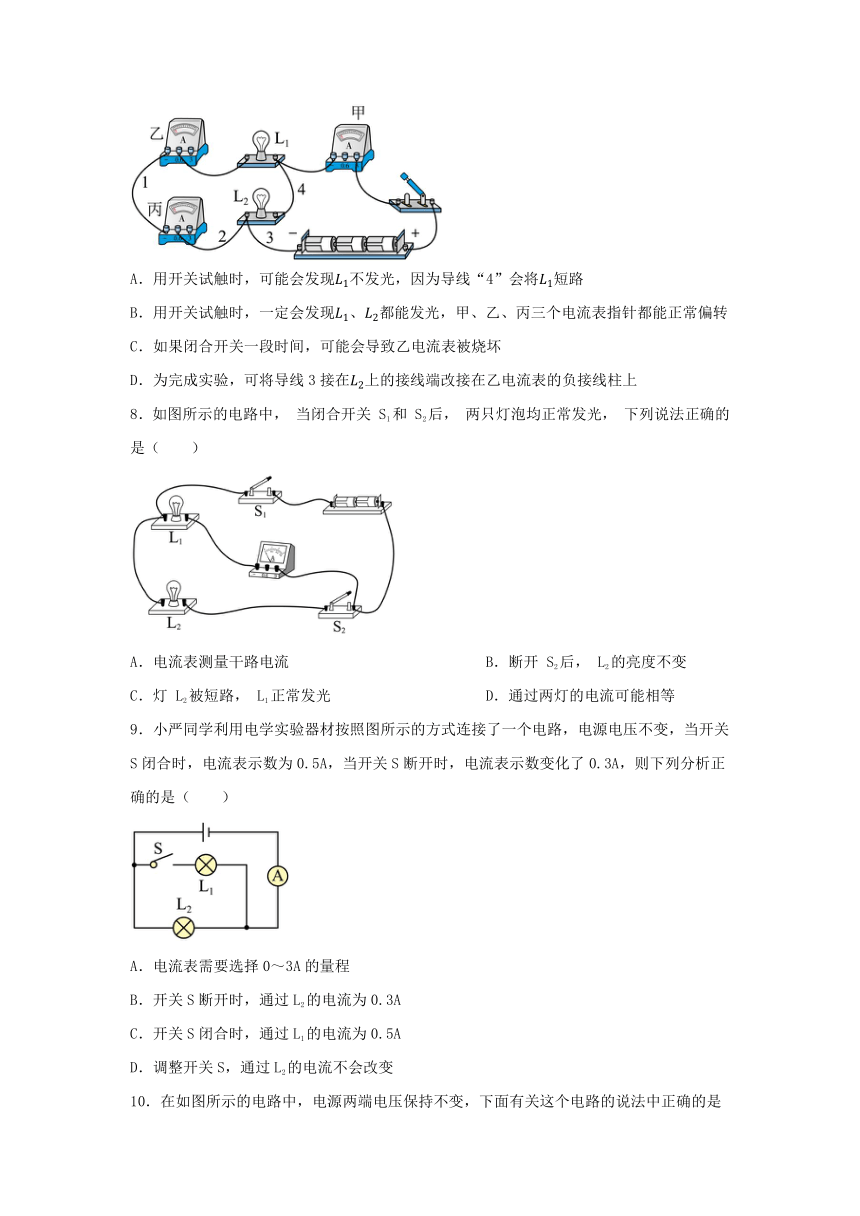

7．小虎想验证“并联电路中的电流关系”，组装了如图所示的电路，器材完好，导线与接线柱接触良好，旁边同学提示电路连接有问题，关于这个电路下列说法正确的是（　　）
A．用开关试触时，可能会发现不发光，因为导线“4”会将短路
B．用开关试触时，一定会发现、都能发光，甲、乙、丙三个电流表指针都能正常偏转
C．如果闭合开关一段时间，可能会导致乙电流表被烧坏
D．为完成实验，可将导线3接在上的接线端改接在乙电流表的负接线柱上
8．如图所示的电路中， 当闭合开关 S1和 S2后， 两只灯泡均正常发光， 下列说法正确的是（　　）
A．电流表测量干路电流 B．断开 S2后， L2的亮度不变
C．灯 L2被短路， L1正常发光 D．通过两灯的电流可能相等
9．小严同学利用电学实验器材按照图所示的方式连接了一个电路，电源电压不变，当开关S闭合时，电流表示数为0.5A，当开关S断开时，电流表示数变化了0.3A，则下列分析正确的是（　　）
A．电流表需要选择0～3A的量程
B．开关S断开时，通过L2的电流为0.3A
C．开关S闭合时，通过L1的电流为0.5A
D．调整开关S，通过L2的电流不会改变

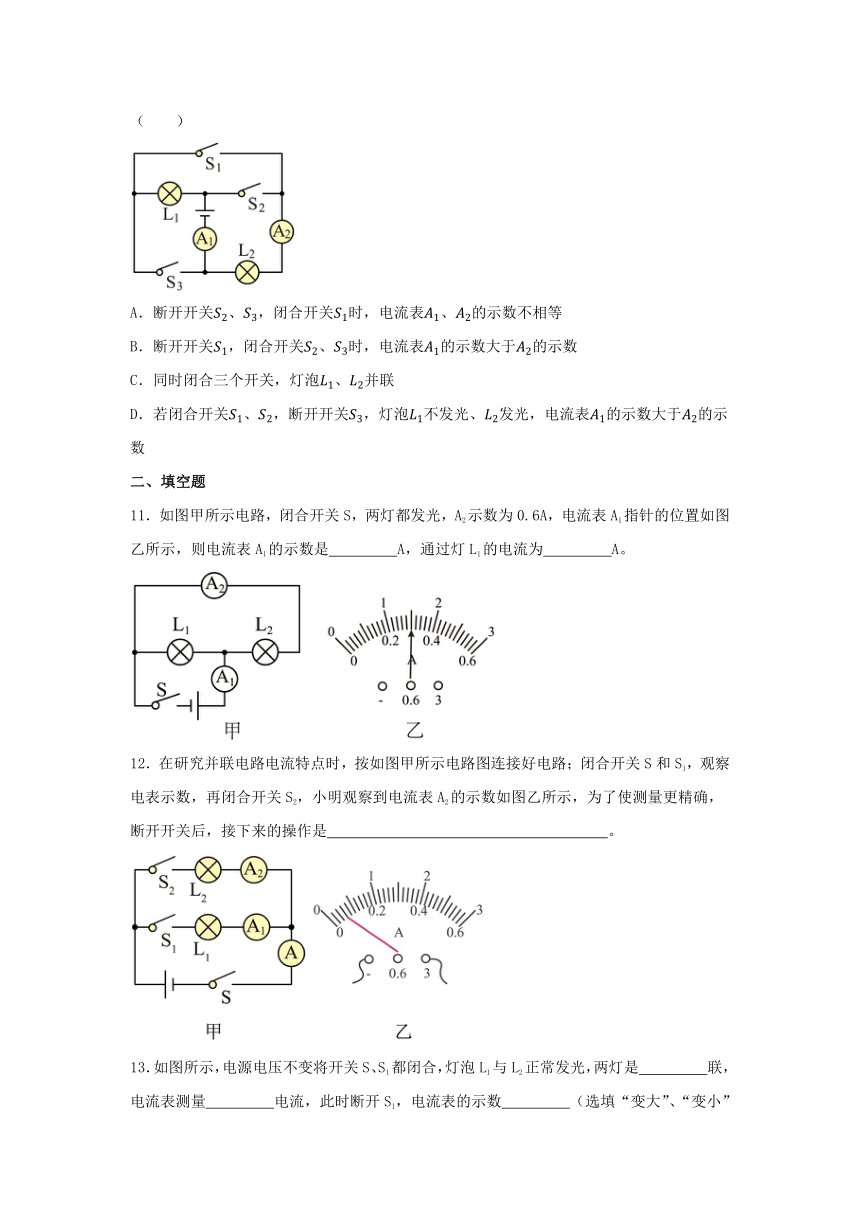

10．在如图所示的电路中，电源两端电压保持不变，下面有关这个电路的说法中正确的是（　　）
A．断开开关、，闭合开关时，电流表、的示数不相等
B．断开开关，闭合开关、时，电流表的示数大于的示数
C．同时闭合三个开关，灯泡、并联
D．若闭合开关、，断开开关，灯泡不发光、发光，电流表的示数大于的示数
二、填空题
11．如图甲所示电路，闭合开关S，两灯都发光，A2示数为0.6A，电流表A1指针的位置如图乙所示，则电流表A1的示数是　 　A，通过灯L1的电流为　 　A。
12．在研究并联电路电流特点时，按如图甲所示电路图连接好电路；闭合开关S和S1，观察电表示数，再闭合开关S2，小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是　 　。
13．如图所示，电源电压不变将开关S、S1都闭合，灯泡L1与L2正常发光，两灯是　 　联，电流表测量　 　电流，此时断开S1，电流表的示数　 　（选填“变大”、“变小”或“不变”）。
14．如图所示，开关S闭合后，两灯是　 　（填“串联”或者“并联”），发现A1A2两只电流表的指针恰好偏转到同一位置，若通过L1的电流为0.8A，则电流表A1示数是　 　A，电流表A2示数是　 　A。
三、实验探究题
15．同学们利用如图所示电路研究“并联电路中干路电流与各支路电流的关系”。
（1）连接电路，闭合开关，发现小灯泡亮、不亮，故障原因可能是　 　。
（2）排除故障后，用电流表分别测出A、B、C三点的电流、、，更换规格　 　（选填“相同”或“不同”）的小灯泡多次实验，数据记录在表格中。
实验次数 A点电流 B点电流 C点电流
1 0.24 0.32 0.56
2 0.26 0.24 0.50
3 0.20 0.28 0.48
（3）分析数据得出结论：　 　。
16．小铭做“探究串联电路的电流规律”的实验。
（1）请用笔画线代替导线完成乙图中串联电路的连接，要求用电流表测量A点的电流；
（2）实验中，两个小灯泡的规格应该选择 　 　（选填“相同”或“不相同”）的；
（3）小铭同学发现，闭合开关前电流表的指针出现了如图丙所示的情况，出现该现象的原因是：　 　；
（4）下表是小铭记录的实验数据，其中有一个数据出现了明显错误，错误的原因是：　 　；
电流表的位置 A点 B点 C点
电流I/A 0.4 0.4 2
（5）纠正表格的错误数据后，小铭得出串联电路中电流的规律是：在串联电路中，电流 　 　；
（6）实验中存在不足的地方是 　 　。
四、计算题
17．如图所示，A1、A2、A3三个电流表的示数分别为1.2A，0.8A，0.5A，则
（1）三盏灯L1、L2、L3的电流分别为多大？
（2）干路总电流多大？
18．分析如图甲所示电路，解答下面的问题。
（1）断开S2、S3，闭合S1，电流表A2示数如图乙所示，则通过灯泡L1的电流是多少；
（2）断开S1，闭合S2、S3，电流表A1示数为1.26A，A2示数为0.42A，则通过灯泡L1的电流是多少。
参考答案
1．A
2．A
3．D
4．C
5．D
6．B
7．D
8．D
9．D
10．B
11．1.5；0.9
12．将“3A”上的线头改接到“0.6A”处
13．并；L2；不变
14．并联；1；0.2
15．（1）断路（或所在支路断路等）
（2）不同
（3）联电路中，干路电流等于各支路电流之和（或）
16．（1）
（2）不相同
（3）电流表未校零
（4）接了小量程，但按照大量程读数
（5）电流表未校零
（6）为得出普遍结论，应进行多次实验。
17．（1）解：根据电路图可知，电流表A1在干路上，测通过L1、 L2、 L3的总电流；电流表A2测通过L2、 L3的总电流；电流表A3测通过L3的电流，又因为A1、A2、A3三个电流表的示数分别为1.2A，0.8A，0.5A，所以通过灯泡L3的电流为IL3=IA3=0.5A
通过灯泡L2的电流为IL2=IA2-IA3=0.8A-0.5A=0.3A
通过灯泡L1的电流为IL1=IA1-IL2-IL3=1.2A-0.3A-0.5A=0.4A
答：三盏灯L1、L2、L3的电流分别为0.4A、0.3A、0.5A。
（2）解：由电路图可知，电流表A1在干路上，测的就是干路总电流，所以干路总电流为I干=IA1=1.2A
答：干路总电流为1.2A。
18．（1）解：断开S2、S3，闭合S1，两灯泡串联，电流表A1、A2测电路中的电流，由图乙可知，电流表所接量程为0~0.6A，根据指针位置可得，此时电流为0.28A，由于串联电路中电流处处相等，则通过L1的电流为I1=I=0.28A
答：断开S2、S3，闭合S1，通过灯泡L1的电流是0.28A；
（2）解：断开S1，闭合S2、S3，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，根据电流表A1、A2的示数可知：干路电流I=1.26A，通过L2的电流为I2=0.42A，由于并联电路干路中电流等于各支路中电流之和，所以通过L1的电流为I1=I﹣I2=1.26A﹣0.42A=0.84A
答：断开S1，闭合S2、S3，电流表A1示数为1.26A，A2示数为0.42A，则通过灯泡L1的电流是0.84A
