第1节 家庭电路
第十九章 生活用电
课程讲授
新课导入
本课小结
我们一起来闯关
1.理解家庭电路的组成和连接方式,了解家庭电路各组成部分的作用。
2.了解试电笔的结构，会使用试电笔判定火线和零线。
3.了解三孔插座和三线插头的连接方法。

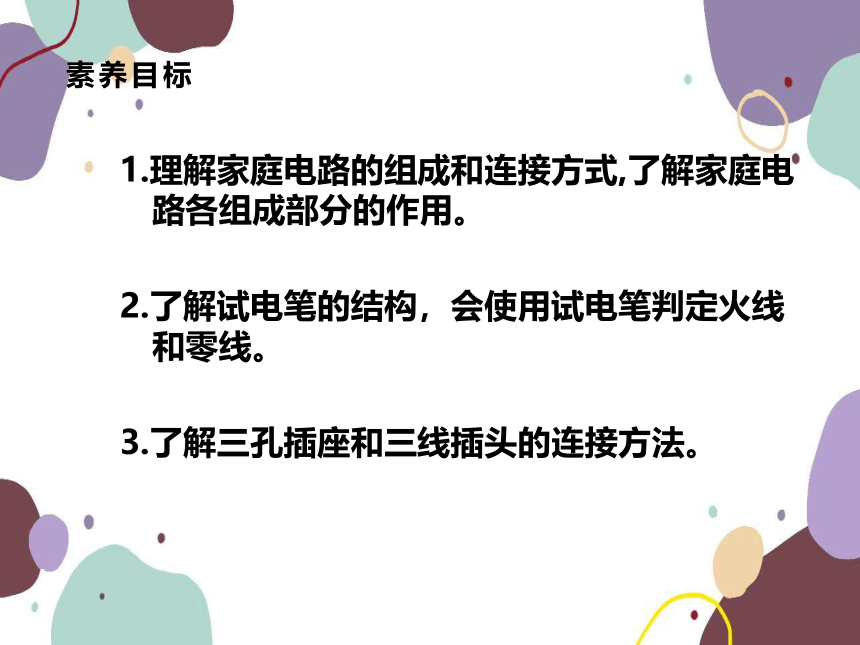

素养目标
我们家中的空调、电视、电冰箱、手机、油烟机、微波炉、电饭锅、热水壶、洗衣机、电脑、.....都离不开电，电是怎样送到家，又怎样分配到用电器的？
新课导入

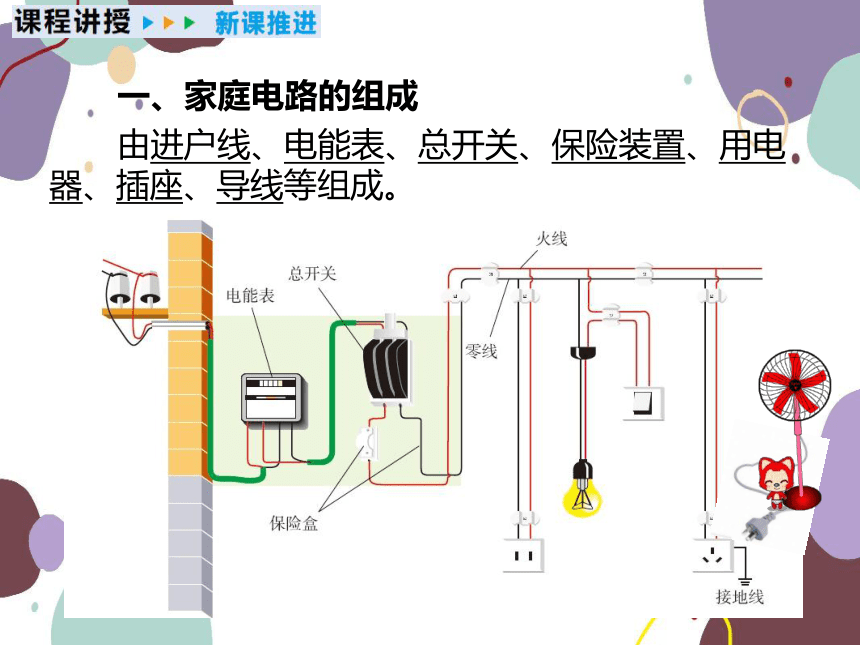

由进户线、电能表、总开关、保险装置、用电器、插座、导线等组成。
一、家庭电路的组成

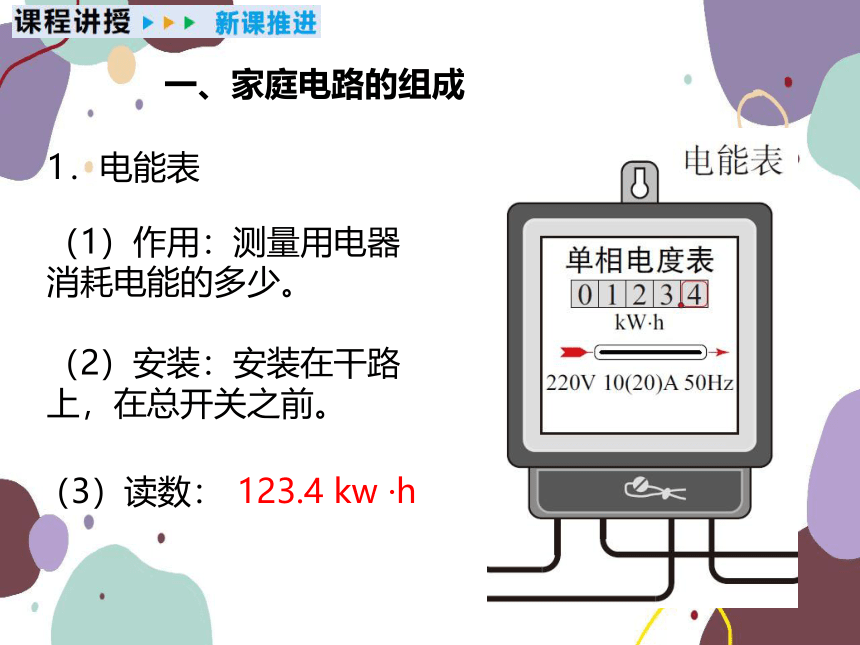

1．电能表
（1）作用：测量用电器消耗电能的多少。
（2）安装：安装在干路上，在总开关之前。
123.4 kw ·h
（3）读数：
一、家庭电路的组成

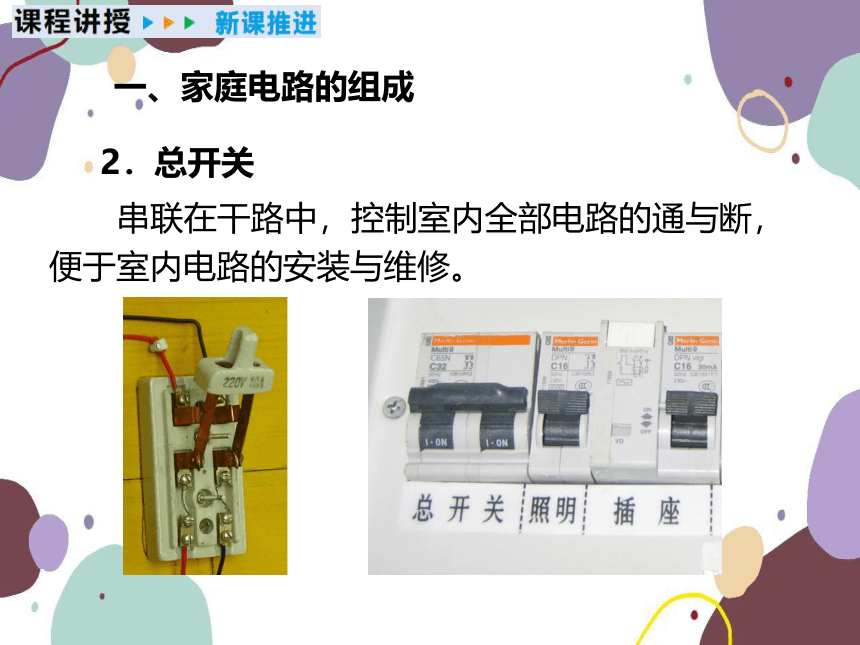

2．总开关
串联在干路中，控制室内全部电路的通与断，便于室内电路的安装与维修。
一、家庭电路的组成

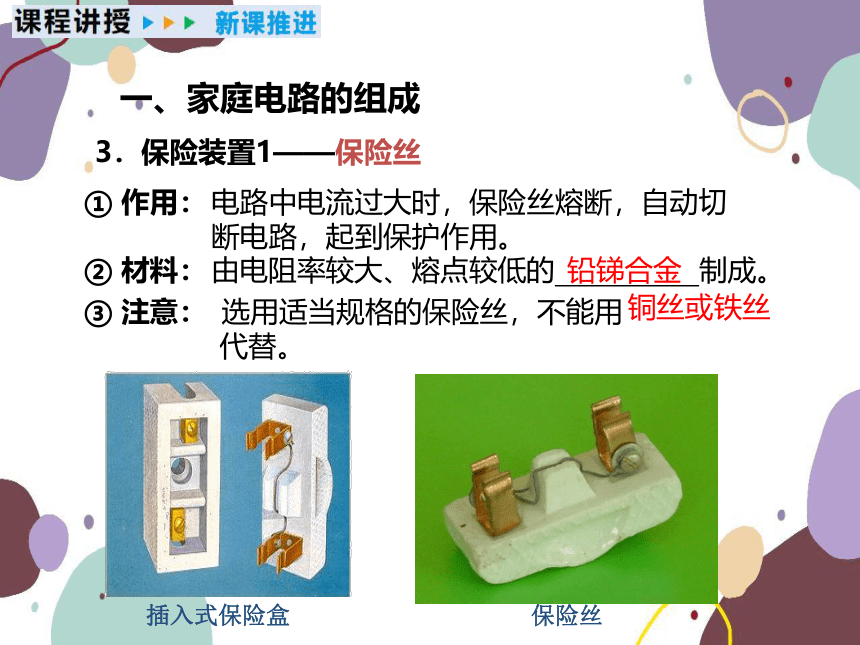

3．保险装置1——保险丝
① 作用：
② 材料：
③ 注意： 选用适当规格的保险丝，不能用
代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的 制成。
插入式保险盒
保险丝
铅锑合金
铜丝或铁丝
一、家庭电路的组成
空气开关
3.保险装置2——空气开关

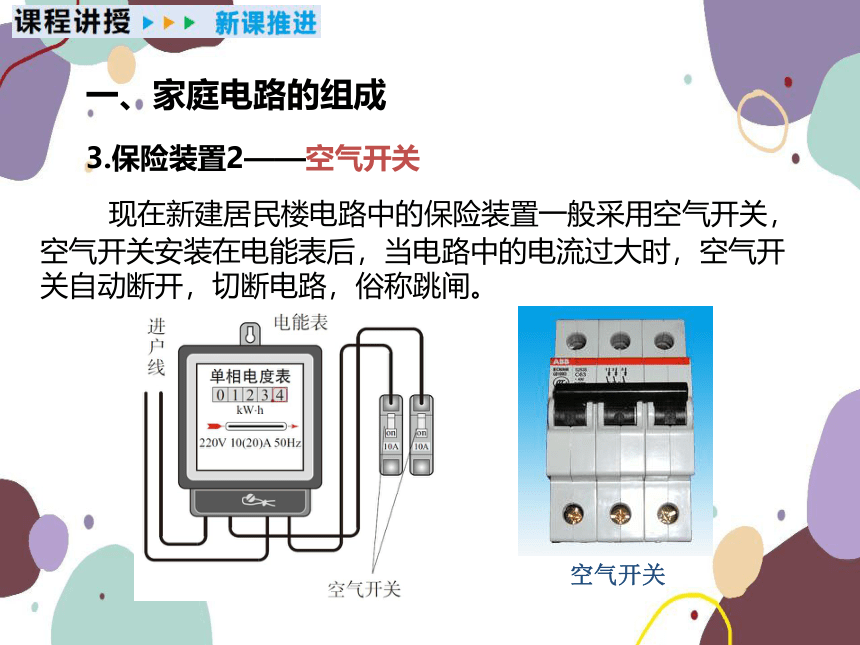

现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
一、家庭电路的组成

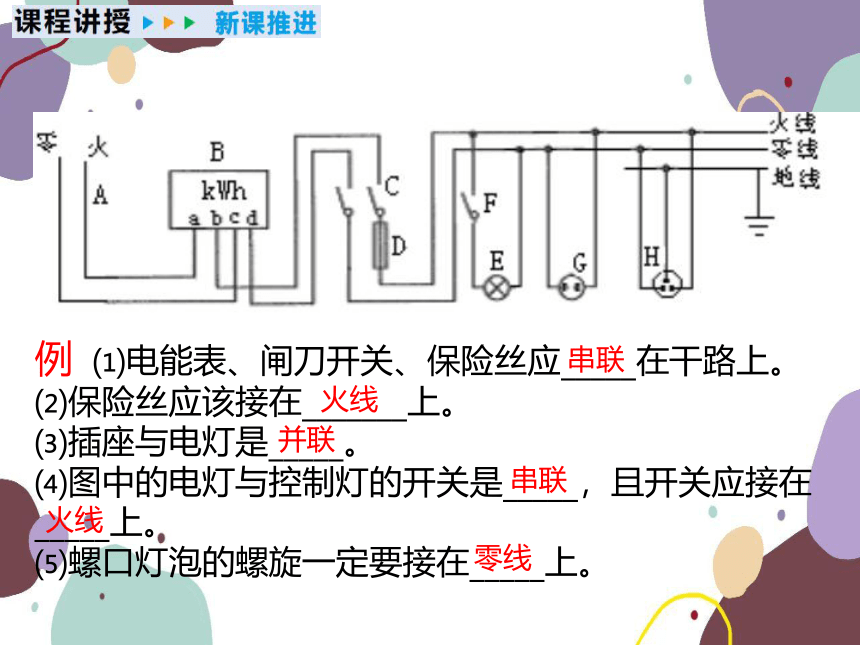

例 ⑴电能表、闸刀开关、保险丝应_____在干路上。
⑵保险丝应该接在_______上。
⑶插座与电灯是_____。
⑷图中的电灯与控制灯的开关是_____，且开关应接在_____上。
⑸螺口灯泡的螺旋一定要接在_____上。
串联
火线
并联
串联
火线
零线
火线
零线
大地
　　用试电笔！
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？
二、火线和零线
1．试电笔
　　（1）作用：辨别 火线 和 零线 。
　　（2）构造：
氖管
电阻
笔尖（金属）
金属笔卡
弹簧
二、火线和零线
　使用方法:
用手接触金属笔卡、笔尖接触被测电路。若氖管发光，则接触的是火线，否则为零线。
正确使用试电笔
二、火线和零线
错误的使用方法
1、手没有触到笔尾金属体或金属笔卡，即使笔尖金属体触到火线时，氖管也不会发光。
2、使用时手一定碰到了笔尖金属体。
二、火线和零线
辨别对错
二、火线和零线
试电笔是用来辨别 线
和 线的，手应该接触
笔尾的 ，笔尖接触
被测电路，如果氖管发光，
表示接触的是 线,否则
是 线。
有关试电笔
火
零
金属笔卡
火
零
二、火线和零线
2．用电器与零线、火线的连接
　　（1）各用电器和插座 在电路中。
　　（2）控制用电器的开关 。
火线
零线
并联
要连接在火线和用电器之间
二、火线和零线
电灯及其开关的接法
控制电灯的开关应与电灯串联，并且要接在火线上
螺纹接零线顶部接火线
螺旋灯头
卡口灯头
二、火线和零线
1．三线插头
三孔插座
与用电器金属外壳相连
三脚插头
E
接地线
接零线
接火线
三、三线插头和漏电保护器
两孔插座
三孔插座
火线
零线
接地
接线方式
插座接线诀窍：左零右火上接地
三、三线插头和漏电保护器
没有接地！
用电器的外壳
漏电保护器的作用：
如果站在地上的人不小心接触了火线，电流从火线经过人体流入大地时，漏电保护器会切断电流，对人身起到保护作用。
三、三线插头和漏电保护器
家庭电路
一、组成：
火线零线
进户线、电能表、总开关、保险盒、插座、用电器、导线等
保险丝
空气开关
1、用试电笔辨别火线和零线
保险装置
三、
漏电保护器：
电流过大时，自动切断电路
电流经过人体流入大地时，自动切断电路
四、
2、火线与零线、火线与地线之间的电压为220V
3、零线与地线之间的电压为0V
五、
线路连接
1、用电器与插座并连接入电路
2、控制用电器的开关接在该用电器与火线之间
3、插座接线方法：左零右火、上接地
二、
保险丝:由电阻率大、熔点低的铅锑合金制成。
课堂小结
1、家庭电路的室内电路组成顺序是（ ）
A.电能表，总开关，用电器，保险盒
B.总开关，电能表，保险盒，用电器
C.电能表，总开关，保险盒，用电器
D.电能表，保险盒，总开关，用电器
C
我们一起来闯关
2.关于照明电路的安装，下列做法错误的是（ ）
A.所有的电灯及其他用电器和插座均并联
B.保险盒应装在总开关的前面
C.各个灯头的控制开关应和灯串联，并联在火线上
D.火线接在灯口内中央金属片上，零线接灯口内螺旋套
B
我们一起来闯关
3、家庭电路中的各盏灯应 联，电灯与开关应 联，且开关应控制 线的通断。
并
串
火
我们一起来闯关
4、下列说法不正确的是（ ）
A.家庭电路中的用电器都是并联的
B.每个用电器上的开关和用电器都是串联的
C.接在线路上的用电器越多，线路上的电流就会越大
D.为了防止经常烧保险丝，可用铜丝代替
D
我们一起来闯关
5.实验室配有一只“220 V1 500 W”的电炉，通过带有保险丝和插座的配电板接入电路中，（如图所示）将配电板的两个元件连好并接入家庭电路中。
我们一起来闯关
