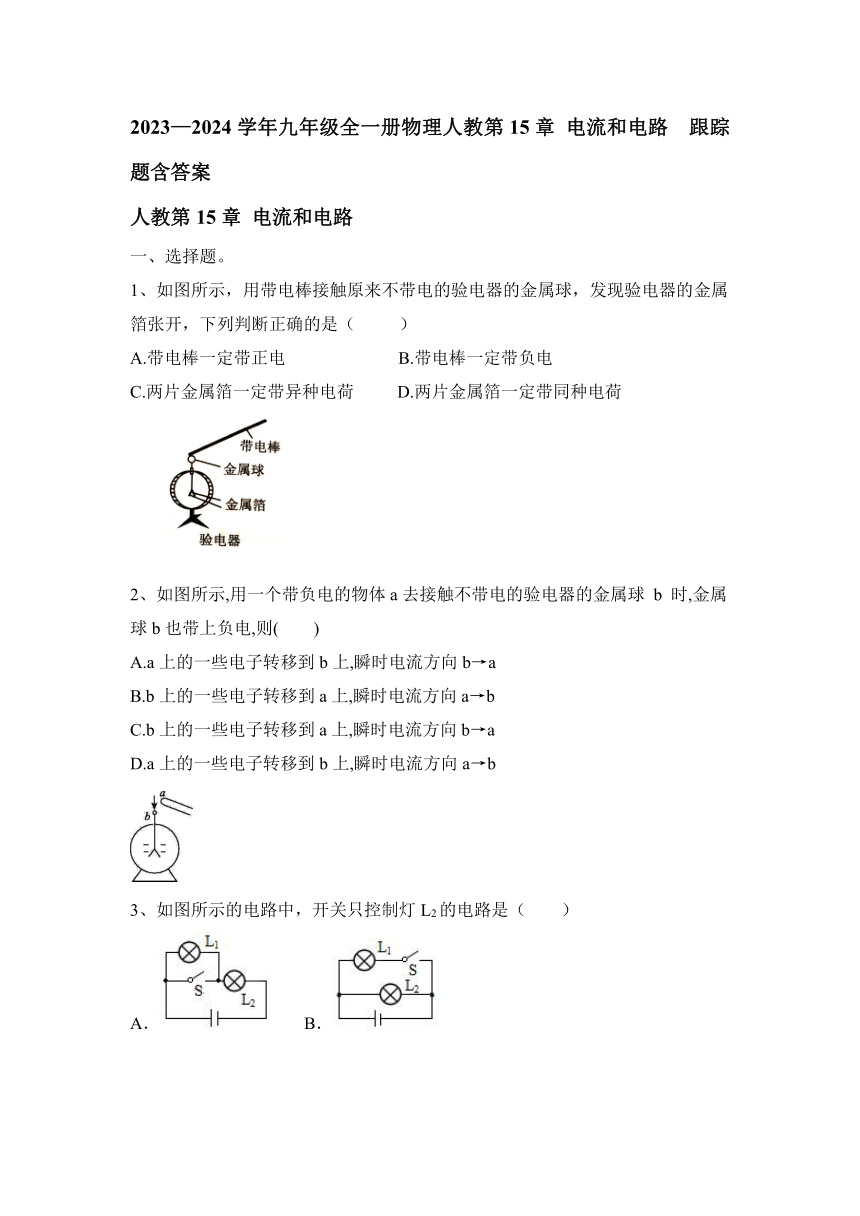

2023—2024学年九年级全一册物理人教第15章 电流和电路 跟踪题含答案

2023—2024学年九年级全一册物理人教第15章 电流和电路 跟踪题含答案
人教第15章 电流和电路
一、选择题。
1、如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A.带电棒一定带正电 B.带电棒一定带负电
C.两片金属箔一定带异种电荷 D.两片金属箔一定带同种电荷
2、如图所示,用一个带负电的物体a去接触不带电的验电器的金属球 b 时,金属球b也带上负电,则( )
A.a上的一些电子转移到b上,瞬时电流方向b→a
B.b上的一些电子转移到a上,瞬时电流方向a→b
C.b上的一些电子转移到a上,瞬时电流方向b→a
D.a上的一些电子转移到b上,瞬时电流方向a→b

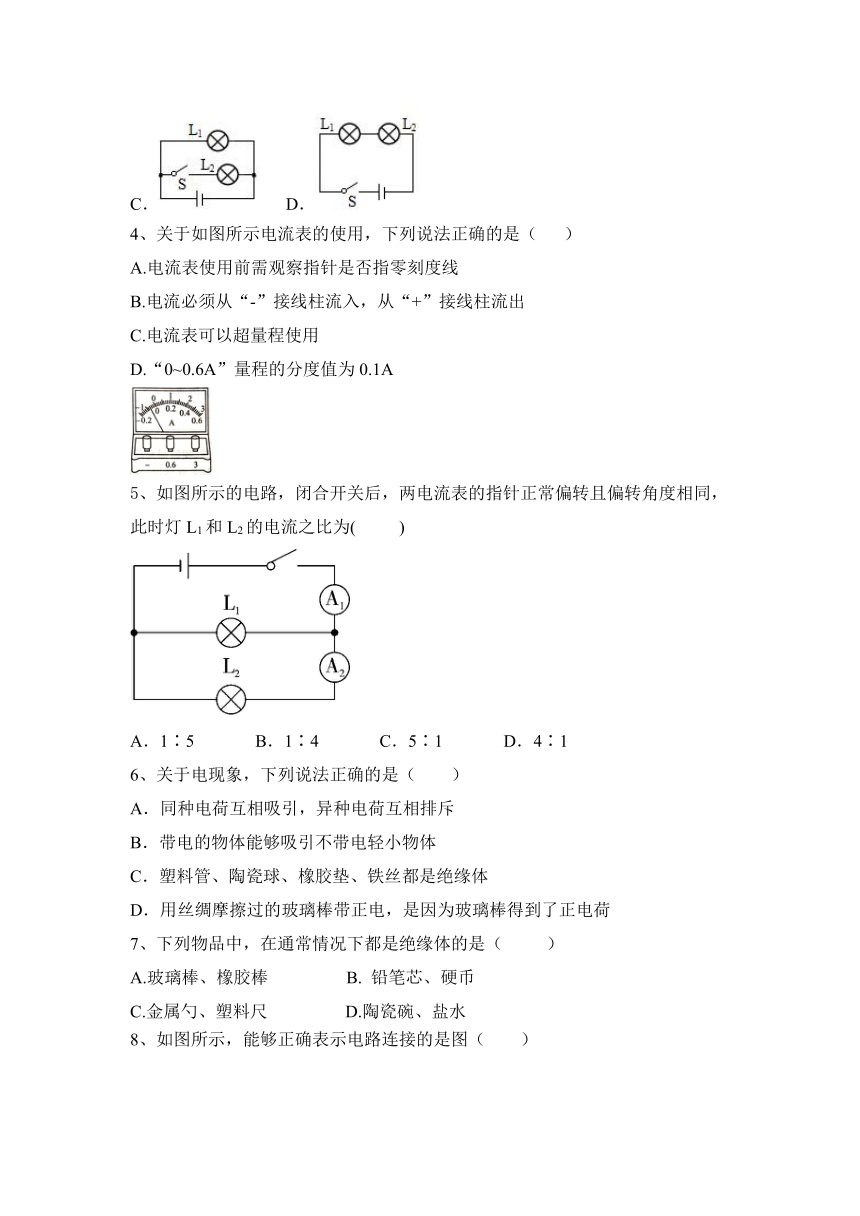

3、如图所示的电路中，开关只控制灯L2的电路是（　　）
A． B．
C． D．
4、关于如图所示电流表的使用，下列说法正确的是（ ）
A.电流表使用前需观察指针是否指零刻度线
B.电流必须从“-”接线柱流入，从“+”接线柱流出
C.电流表可以超量程使用
D.“0~0.6A”量程的分度值为0.1A
5、如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯L1和L2的电流之比为( )
A．1∶5 B．1∶4 C．5∶1 D．4∶1
6、关于电现象，下列说法正确的是（　　）
A．同种电荷互相吸引，异种电荷互相排斥
B．带电的物体能够吸引不带电轻小物体
C．塑料管、陶瓷球、橡胶垫、铁丝都是绝缘体
D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒得到了正电荷
7、下列物品中，在通常情况下都是绝缘体的是（ ）
A.玻璃棒、橡胶棒 B. 铅笔芯、硬币
C.金属勺、塑料尺 D.陶瓷碗、盐水

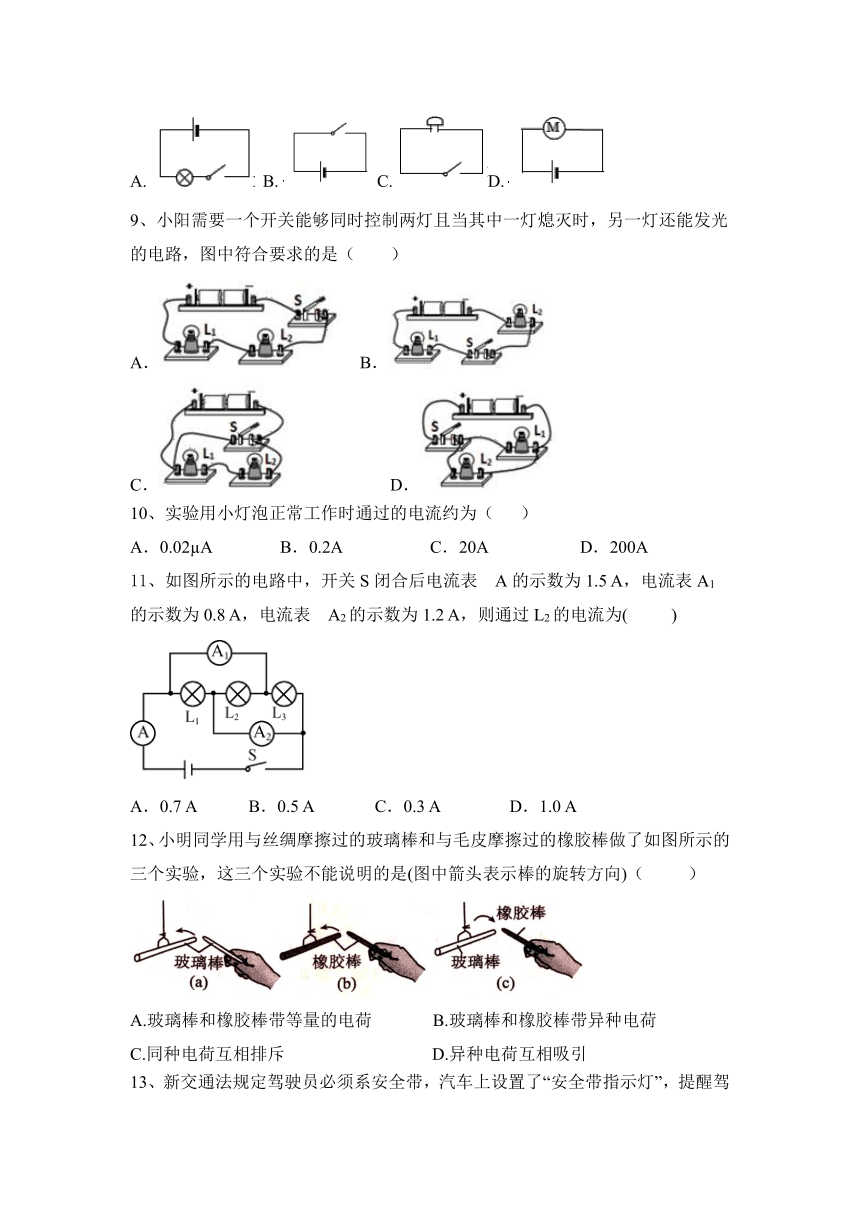

8、如图所示，能够正确表示电路连接的是图（　　）
A. B. C. D.
9、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（　　）
A． B．
C． D．
10、实验用小灯泡正常工作时通过的电流约为（ ）
A．0.02 A B．0.2A C．20A D．200A
11、如图所示的电路中，开关S闭合后电流表?A的示数为1.5 A，电流表A1的示数为0.8 A，电流表?A2的示数为1.2 A，则通过L2的电流为( )
A．0.7 A B．0.5 A C．0.3 A D．1.0 A
12、小明同学用与丝绸摩擦过的玻璃棒和与毛皮摩擦过的橡胶棒做了如图所示的三个实验，这三个实验不能说明的是(图中箭头表示棒的旋转方向)（ ）
A.玻璃棒和橡胶棒带等量的电荷 B.玻璃棒和橡胶棒带异种电荷
C.同种电荷互相排斥 D.异种电荷互相吸引

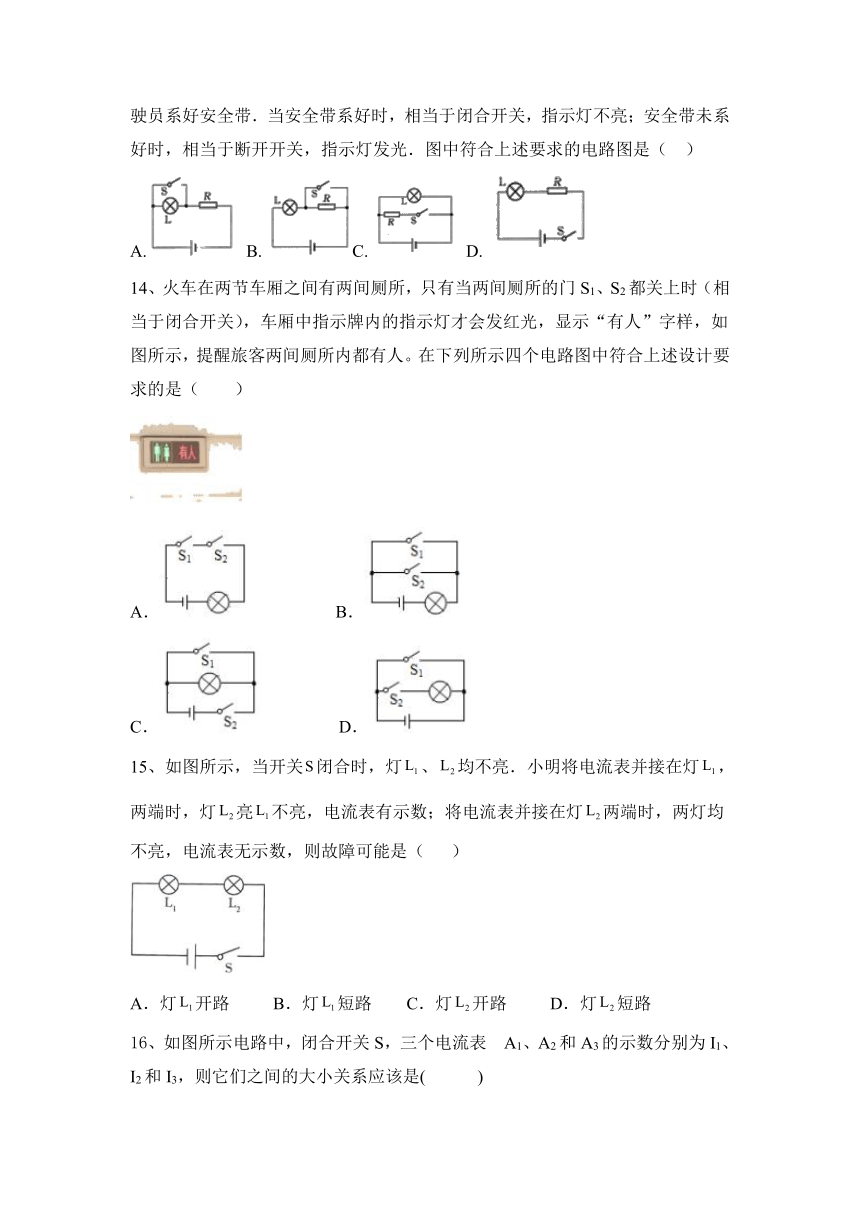

13、新交通法规定驾驶员必须系安全带，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（　）
A. B.C. D.
14、火车在两节车厢之间有两间厕所，只有当两间厕所的门S1、S2都关上时（相当于闭合开关），车厢中指示牌内的指示灯才会发红光，显示“有人”字样，如图所示，提醒旅客两间厕所内都有人。在下列所示四个电路图中符合上述设计要求的是（　　）
A． B．
C． D．
15、如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯开路 B．灯短路 C．灯开路 D．灯短路

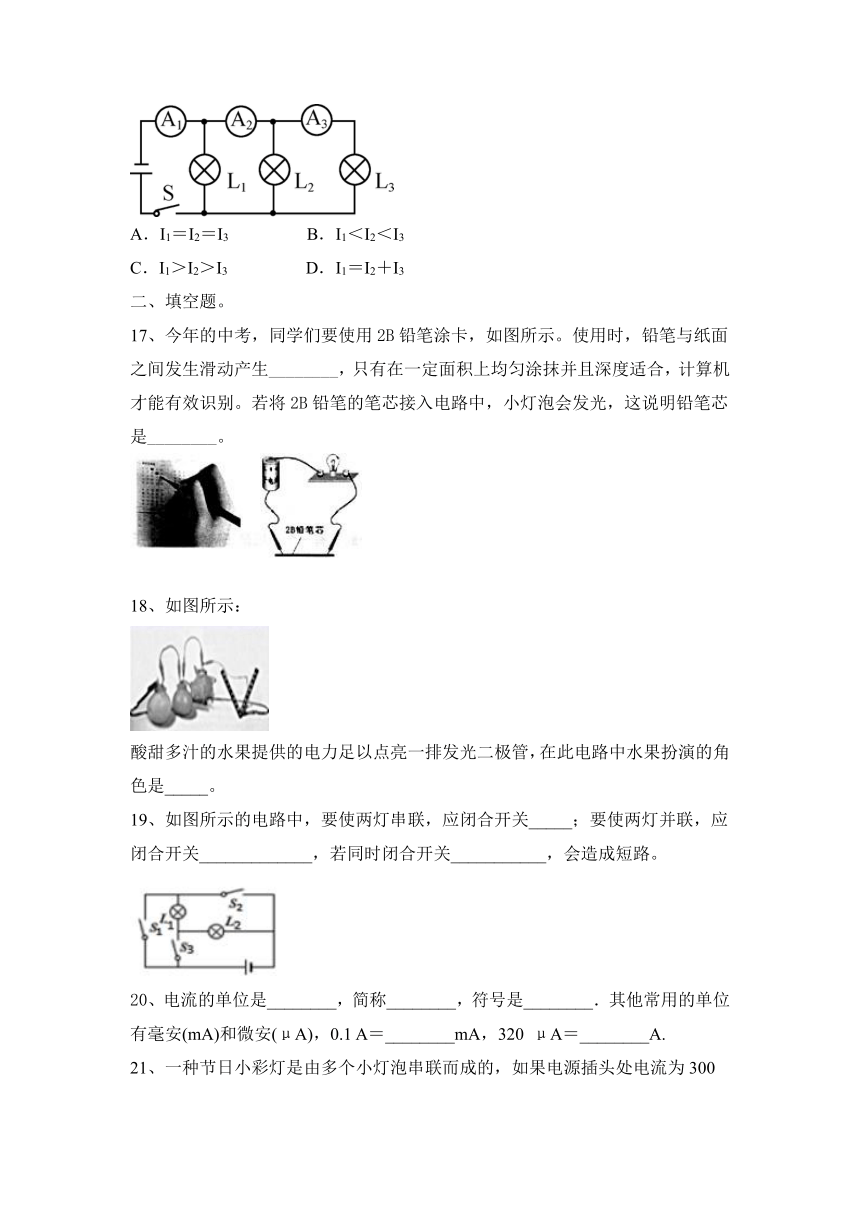

16、如图所示电路中，闭合开关S，三个电流表?A1、A2和A3的示数分别为I1、I2和I3，则它们之间的大小关系应该是( )
A．I1＝I2＝I3 B．I1＜I2＜I3
C．I1＞I2＞I3 D．I1＝I2＋I3
二、填空题。
17、今年的中考，同学们要使用2B铅笔涂卡，如图所示。使用时，铅笔与纸面之间发生滑动产生________，只有在一定面积上均匀涂抹并且深度适合，计算机才能有效识别。若将2B铅笔的笔芯接入电路中，小灯泡会发光，这说明铅笔芯是________。
18、如图所示：
酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____。
19、如图所示的电路中，要使两灯串联，应闭合开关_____；要使两灯并联，应闭合开关_____________，若同时闭合开关___________，会造成短路。
20、电流的单位是________，简称________，符号是________．其他常用的单位有毫安(mA)和微安(μA)，0.1 A＝________mA，320 μA＝________A.
21、一种节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为300 mA，则通过每只小灯泡的电流为________A；如果其中一个小灯泡的灯丝断了，则其他的小灯泡________（选填“能”或“不能”）发光。
22、一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃______（选填“串联”或“并联”），当开关______时，灯亮、铃不响。
三、作图题。
23、按照要求在虚线框中画出电路图：S1断开时，两灯都不亮，S1闭合、S2断开时两灯都亮，S1和S2都闭合时，L1亮、L2不亮．并根据电路图连接实物图．
四、实验题。
24、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处。
（1）小球 偏离竖直方向的原因是：________ 。
（2）请你根据图中所示情景，提出一个可探究的科学问题：________
________ 。
25、下图中，甲图是小米同学设计的探究并联电路电流关系的电路图，图乙是她测量电流时连接的实验电路，
（1）此时电流表测量的是______（选填“A”、“”或“”）处的电流。
（2）在图乙中移动一根导线，让电流表测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路______。
（3）测出A、、三处电流如下表所示，由此得出结论______________（只写表达式）。
（4）某同学说该实验存在不足，请谈谈你的一种改进方法______________。
位置 A
电流 0.24 0.30 0.54
五、计算类综合题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2023—2024学年九年级全一册物理人教第15章 电流和电路 跟踪题含答案
人教第15章 电流和电路
一、选择题。
1、如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A.带电棒一定带正电 B.带电棒一定带负电
C.两片金属箔一定带异种电荷 D.两片金属箔一定带同种电荷
【答案】D
2、如图所示,用一个带负电的物体a去接触不带电的验电器的金属球 b 时,金属球b也带上负电,则( )
A.a上的一些电子转移到b上,瞬时电流方向b→a
B.b上的一些电子转移到a上,瞬时电流方向a→b
C.b上的一些电子转移到a上,瞬时电流方向b→a
D.a上的一些电子转移到b上,瞬时电流方向a→b
【答案】A
3、如图所示的电路中，开关只控制灯L2的电路是（　　）
A． B．
C． D．
【答案】C
4、关于如图所示电流表的使用，下列说法正确的是（ ）
A.电流表使用前需观察指针是否指零刻度线
B.电流必须从“-”接线柱流入，从“+”接线柱流出
C.电流表可以超量程使用
D.“0~0.6A”量程的分度值为0.1A
【答案】A
5、如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯L1和L2的电流之比为( )
A．1∶5 B．1∶4 C．5∶1 D．4∶1
【答案】D
6、关于电现象，下列说法正确的是（　　）
A．同种电荷互相吸引，异种电荷互相排斥
B．带电的物体能够吸引不带电轻小物体
C．塑料管、陶瓷球、橡胶垫、铁丝都是绝缘体
D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒得到了正电荷
【答案】B
7、下列物品中，在通常情况下都是绝缘体的是（ ）
A.玻璃棒、橡胶棒 B. 铅笔芯、硬币
C.金属勺、塑料尺 D.陶瓷碗、盐水
【答案】A
8、如图所示，能够正确表示电路连接的是图（　　）
A. B. C. D.
【答案】A
9、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（　　）
A． B．
C． D．
【答案】D
10、实验用小灯泡正常工作时通过的电流约为（ ）
A．0.02 A B．0.2A C．20A D．200A
【答案】B
11、如图所示的电路中，开关S闭合后电流表?A的示数为1.5 A，电流表A1的示数为0.8 A，电流表?A2的示数为1.2 A，则通过L2的电流为( )
A．0.7 A B．0.5 A C．0.3 A D．1.0 A
【答案】B
12、小明同学用与丝绸摩擦过的玻璃棒和与毛皮摩擦过的橡胶棒做了如图所示的三个实验，这三个实验不能说明的是(图中箭头表示棒的旋转方向)（ ）
A.玻璃棒和橡胶棒带等量的电荷 B.玻璃棒和橡胶棒带异种电荷
C.同种电荷互相排斥 D.异种电荷互相吸引
【答案】A
13、新交通法规定驾驶员必须系安全带，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（　）
A. B.C. D.
【答案】A
14、火车在两节车厢之间有两间厕所，只有当两间厕所的门S1、S2都关上时（相当于闭合开关），车厢中指示牌内的指示灯才会发红光，显示“有人”字样，如图所示，提醒旅客两间厕所内都有人。在下列所示四个电路图中符合上述设计要求的是（　　）
A． B．
C． D．
【答案】A
15、如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯开路 B．灯短路 C．灯开路 D．灯短路
【答案】A
16、如图所示电路中，闭合开关S，三个电流表?A1、A2和A3的示数分别为I1、I2和I3，则它们之间的大小关系应该是( )
A．I1＝I2＝I3 B．I1＜I2＜I3
C．I1＞I2＞I3 D．I1＝I2＋I3
【答案】C
二、填空题。
17、今年的中考，同学们要使用2B铅笔涂卡，如图所示。使用时，铅笔与纸面之间发生滑动产生________，只有在一定面积上均匀涂抹并且深度适合，计算机才能有效识别。若将2B铅笔的笔芯接入电路中，小灯泡会发光，这说明铅笔芯是________。
【答案】摩擦 导体
18、如图所示：
酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____。
【答案】电源
19、如图所示的电路中，要使两灯串联，应闭合开关_____；要使两灯并联，应闭合开关_____________，若同时闭合开关___________，会造成短路。
【答案】S1 S2 S3 S1 S2
20、电流的单位是________，简称________，符号是________．其他常用的单位有毫安(mA)和微安(μA)，0.1 A＝________mA，320 μA＝________A.
【答案】安培 安 A 100 3.2×10－4
21、一种节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为300 mA，则通过每只小灯泡的电流为________A；如果其中一个小灯泡的灯丝断了，则其他的小灯泡________（选填“能”或“不能”）发光。
【答案】0.3 不能
22、一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃______（选填“串联”或“并联”），当开关______时，灯亮、铃不响。
【答案】串联 S1、S2同时闭合
三、作图题。
23、按照要求在虚线框中画出电路图：S1断开时，两灯都不亮，S1闭合、S2断开时两灯都亮，S1和S2都闭合时，L1亮、L2不亮．并根据电路图连接实物图．
【答案】如图所示：
四、实验题。
24、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处。
（1）小球 偏离竖直方向的原因是：________ 。
（2）请你根据图中所示情景，提出一个可探究的科学问题：________
________ 。
【答案】（1）B受到A的排斥力
（2）B球偏离竖直方向的角度与B到A的距离是否有关？
25、下图中，甲图是小米同学设计的探究并联电路电流关系的电路图，图乙是她测量电流时连接的实验电路，
（1）此时电流表测量的是______（选填“A”、“”或“”）处的电流。
（2）在图乙中移动一根导线，让电流表测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路______。
（3）测出A、、三处电流如下表所示，由此得出结论______________（只写表达式）。
（4）某同学说该实验存在不足，请谈谈你的一种改进方法______________。
位置 A
电流 0.24 0.30 0.54
【答案】（1）C （2）如图所示：
（3） （4）应换用不同规格的灯泡进行多次试验
五、计算类综合题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案】(1) A2的示数等于0.1 A；电流表A3示数为0 A；
(2)电流表A1的示数0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
