粤沪版九年级物理上册 第十四章探究欧姆定律 习题课件 (共41张PPT)

(共41张PPT)
第一部分 章 节 复 习
第十四章 探究欧姆定律
目录
01
02
易错点剖析
思维导图
03
重点突破

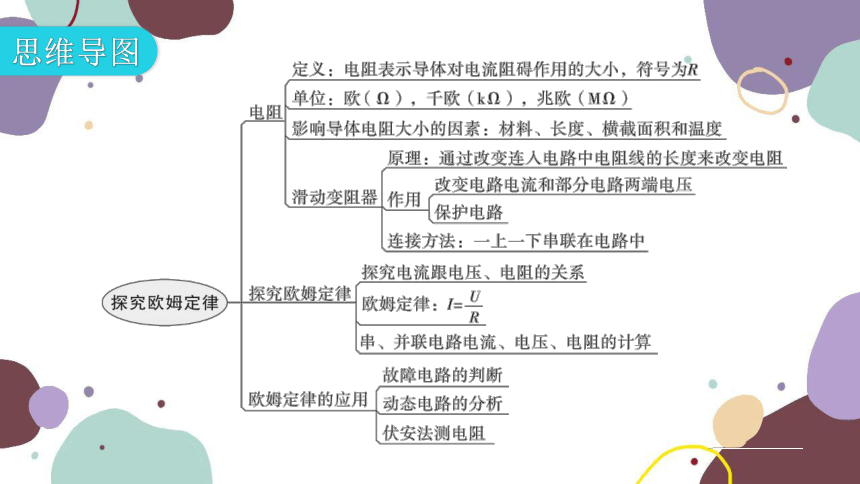

思维导图

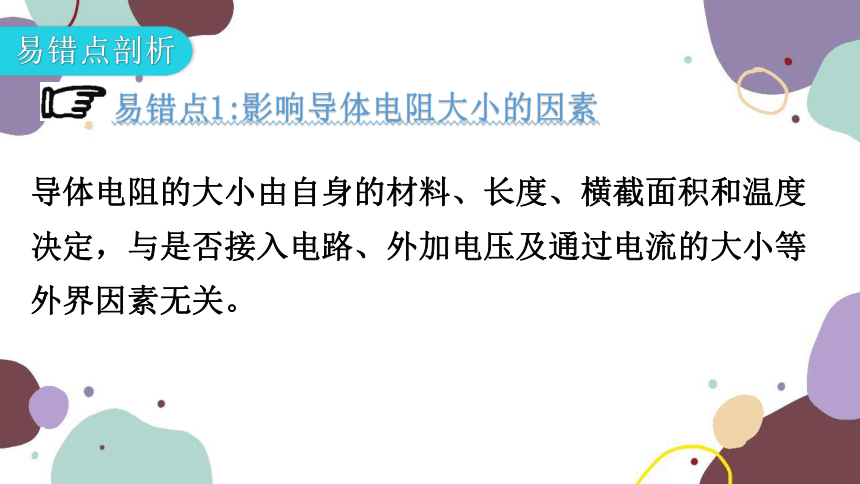

导体电阻的大小由自身的材料、长度、横截面积和温度决定，与是否接入电路、外加电压及通过电流的大小等外界因素无关。
易错点剖析
易错点1:影响导体电阻大小的因素

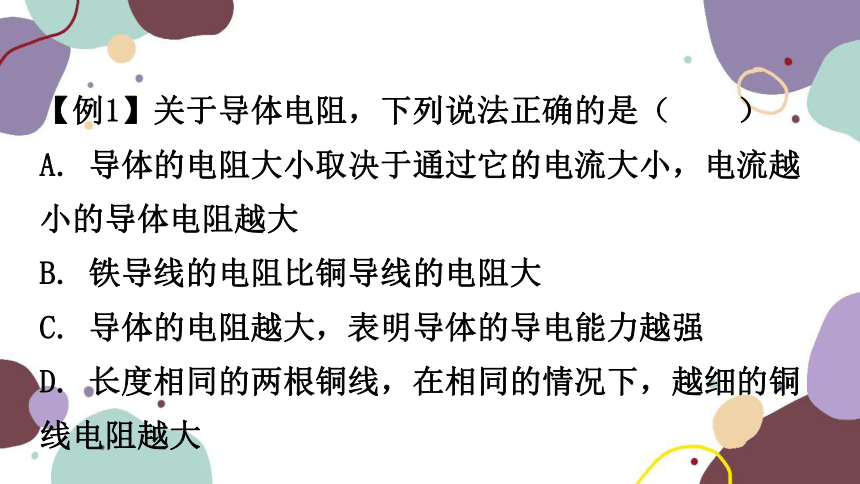

【例1】关于导体电阻，下列说法正确的是（ ）
A. 导体的电阻大小取决于通过它的电流大小，电流越小的导体电阻越大
B. 铁导线的电阻比铜导线的电阻大
C. 导体的电阻越大，表明导体的导电能力越强
D. 长度相同的两根铜线，在相同的情况下，越细的铜线电阻越大

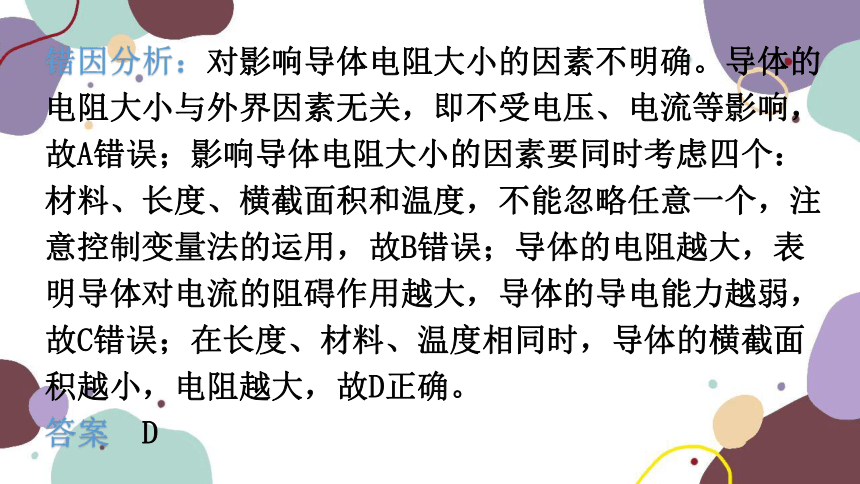

错因分析：对影响导体电阻大小的因素不明确。导体的电阻大小与外界因素无关，即不受电压、电流等影响，故A错误；影响导体电阻大小的因素要同时考虑四个：材料、长度、横截面积和温度，不能忽略任意一个，注意控制变量法的运用，故B错误；导体的电阻越大，表明导体对电流的阻碍作用越大，导体的导电能力越弱，故C错误；在长度、材料、温度相同时，导体的横截面积越小，电阻越大，故D正确。
答案 D

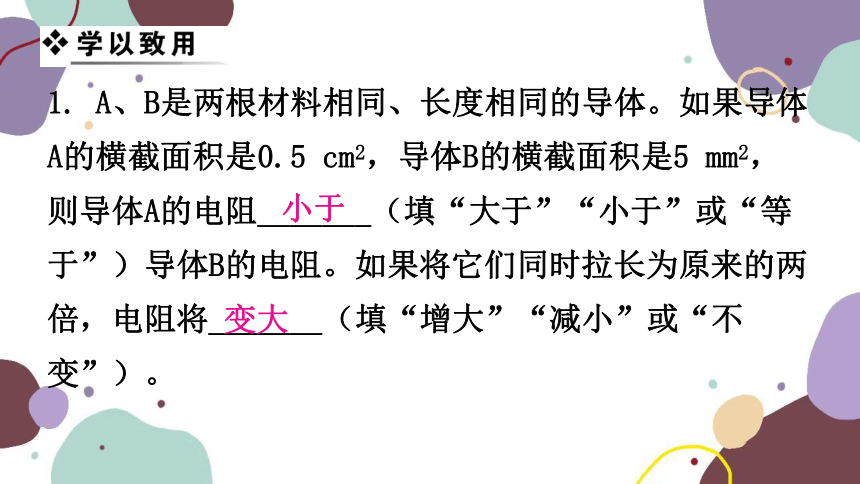

1. A、B是两根材料相同、长度相同的导体。如果导体A的横截面积是0.5 cm2，导体B的横截面积是5 mm2，则导体A的电阻_______（填“大于”“小于”或“等于”）导体B的电阻。如果将它们同时拉长为原来的两倍，电阻将_______（填“增大”“减小”或“不变”）。
小于
变大

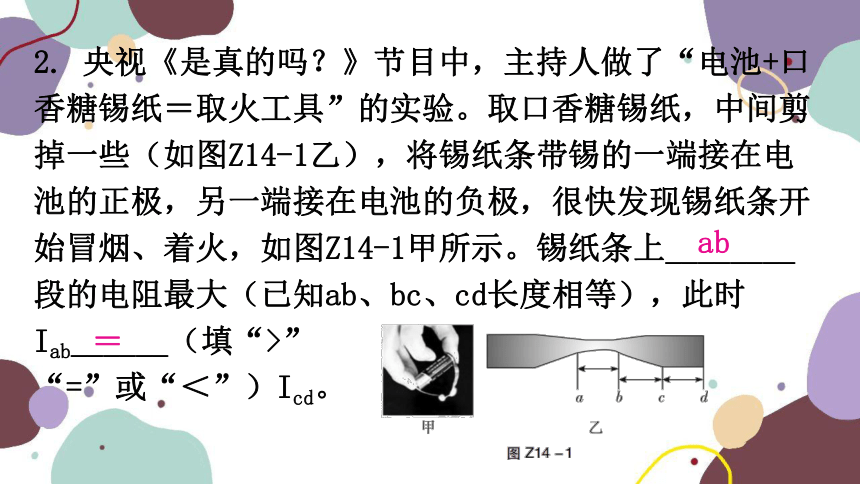

2. 央视《是真的吗？》节目中，主持人做了“电池+口香糖锡纸＝取火工具”的实验。取口香糖锡纸，中间剪掉一些（如图Z14-1乙），将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火，如图Z14-1甲所示。锡纸条上________段的电阻最大（已知ab、bc、cd长度相等），此时Iab______（填“>”
“=”或“＜”）Icd。
ab
＝
利用欧姆定律解决问题要注意同一性、同时性及统一性。即电流、电压和电阻是针对同一个导体或同一段电路在同一时刻而言的。同时要注意欧姆定律中的因果关系：电流随电压和电阻的变化而变化，即电压、电阻是因，电流是果。
易错点2:欧姆定律的应用

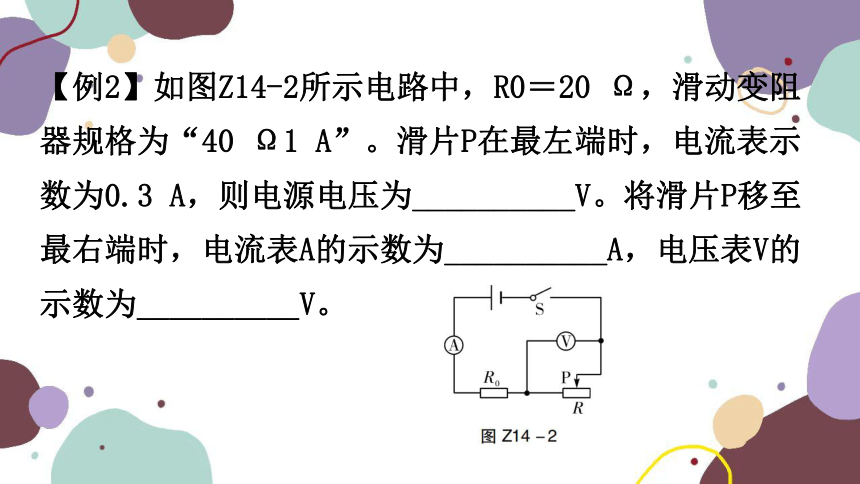

【例2】如图Z14-2所示电路中，R0＝20 Ω，滑动变阻器规格为“40 Ω1 A”。滑片P在最左端时，电流表示数为0.3 A，则电源电压为__________V。将滑片P移至最右端时，电流表A的示数为__________A，电压表V的示数为__________V。

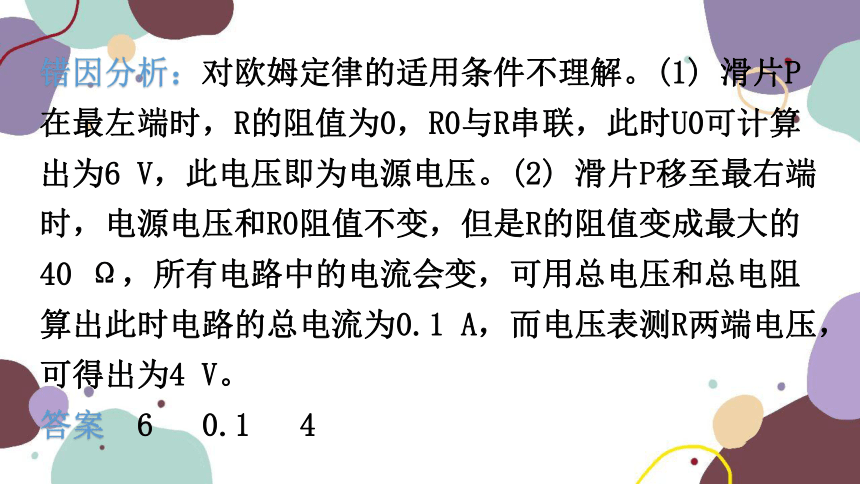

错因分析：对欧姆定律的适用条件不理解。(1) 滑片P在最左端时，R的阻值为0，R0与R串联，此时U0可计算出为6 V，此电压即为电源电压。(2) 滑片P移至最右端时，电源电压和R0阻值不变，但是R的阻值变成最大的40 Ω，所有电路中的电流会变，可用总电压和总电阻算出此时电路的总电流为0.1 A，而电压表测R两端电压，可得出为4 V。
答案 6 0.1 4

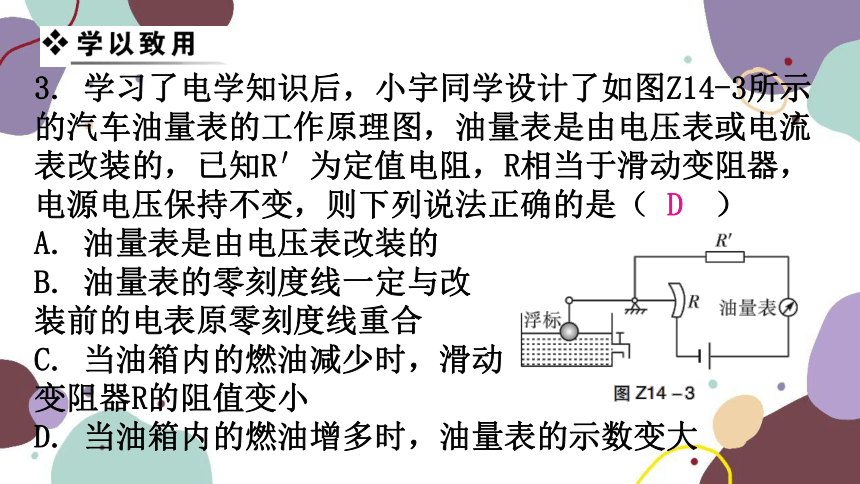

3. 学习了电学知识后，小宇同学设计了如图Z14-3所示的汽车油量表的工作原理图，油量表是由电压表或电流表改装的，已知R′为定值电阻，R相当于滑动变阻器，电源电压保持不变，则下列说法正确的是（　　）
A. 油量表是由电压表改装的
B. 油量表的零刻度线一定与改
装前的电表原零刻度线重合
C. 当油箱内的燃油减少时，滑动
变阻器R的阻值变小
D. 当油箱内的燃油增多时，油量表的示数变大
D
4. 如图Z14-4所示，若A、B两点接入10 Ω的电阻时，闭合开关S后，电流表的示数为0.5 A，若A、B两点间接入20 Ω的电阻时，闭合开关S后，电流表的示数
（　　）
A. 等于0.25 A
B. 小于0.25 A
C. 大于0.25 A
D. 无法判断
C

重点突破
测量方法 电路图 测量步骤 表达式
伏阻法 ①断开开关S1，闭合开关S2，测出电源电压U； ②断开开关S2，闭合开关S1，测出待测电阻Rx两端的电压Ux
测量方法 电路图 测量步骤 表达式
安阻法 ①断开开关S2，闭合开关S1，测出通过定值电阻R0的电流I1; ②断开开关S1，闭合开关S2，测出通过待测电阻Rx的电流I2
测量方法 电路图 测量步骤 表达式
安阻法 ①闭合开关S和S0，测出电路电流为I1，则电源电压为U=I1Rx； ②闭合开关S0，断开开关S，测出电路电流为I2， 则电源电压为U=I2(R0+ Rx)
测量方法 电路图 测量步骤 表达式
伏滑法 ①闭合开关，将滑片P移至最左端，记下电压表示数U总; ②将滑片P移至最右端，记下电压表示数UxRx＝Ux
测量方法 电路图 测量步骤 表达式
安滑法 ①闭合开关，将滑片P移至最左端，记下电流表示数I; ②将滑片P移至最右端，记下电流表示数Ix
测量方法 电路图 测量步骤 表达式
替代法 ①单刀双掷开关S接a，测出通过待测电阻Rx的电流为I; ②单刀双掷开关S接b，调节电阻箱，使电路中的电流仍为I，读出电阻箱连入值为R0 Rx＝R0
1. 如图Z14-5所示是小明设计的测量未知电阻Rx阻值的电路图，定值电阻R0阻值已知。将以下实验步骤朴充完整:
（1）闭合开关S、断开开关S1，
用电压表测出待测电阻Rx两
端的电压为U1。
（2）__________________________， 记下此时电压表读数为U。
（3）写出未知电阻的阻值表达式：Rx=_________（用U、U1和R0表示）。
闭合开关S、S1
2. 小海设计如图Z14-6所示电路测量待测电阻Rx的阻值，R0为已知阻值的定值电阻。步骤如下：①闭合S、断开S1，用电压表测出_____（填“R0”“Rx”或“电源电压”）两端的电压为U1；②再闭合S1，电压表示数为U2，则待测电阻Rx两端的电压为_________，
阻值Rx＝_________。
（后两空均用U1、U2和R0表示）
R0
U2-U1
3. 小明利用图Z14-7所示电路图测量未知电阻 Rx的阻值。
（1）当只闭合 S1时，电流表的示数为I1。
（2）当闭合 S1、 S2时，电流表的示数为I2。
（3）未知电阻Rx的表达式为
Rx＝__________。
4. 下列各图，不能测出电阻Rx的阻值的是（电阻R0已知）(　　）
C
重点 2：动态电路
重点分析：分析动态电路的常见步骤：
(1)分析电路结构，包括用电器的连接结构、开关所控制的用电器，特别要注意电压表是接在滑动变阻器两端还是定值电阻两端，可以画出相应状态的电路图帮助分析。
(2)若是串联电路，通常是电阻的变化引起电流的变化，定值电阻两端的电压变化与电流变化相同，非定值电阻两端的电压变化与电流变化相反。
(3)若是并联电路，各支路互不影响，每条支路的电流对干路电路产生影响。
5. 如图Z14-8所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L1断路，则电流表和电压表的读数将（　　）
A. 电流表读数变大，电压表读数变大
B. 电流表读数不变，电压表读数变大
C. 电流表读数变小，电压表读数变大
D. 电流表和电压表读数都变为零
C
6. 如图Z14-9所示，当开关S闭合时，两个电流表的示数变化情况正确的是（　 　）
A. 两个电流表示数都变大
B. 两个电流表示数都变小
C. 表A1不变，表A2变小
D. 表A1不变，表A2变大
D
7. 如图Z14-10所示电路，电源两端电压保持不变。当开关S闭合时，若将滑动变阻器的滑片P向右滑动，下列说法正确的是（　　）
A. 电压表的示数变大，电流表示数变大
B. 电压表的示数变小，电流表示数变小
C. 电压表的示数变大，电流表示数变小
D. 电压表的示数变小，电流表示数变大
B
8. 如图Z14-11是依诺同学设计的压力传感器原理图，弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况为（　　）
A. 电流表、电压表的示数都变大
B. 电流表、电压表的示数都变小
C. 电流表的示数变大，电压表示数变小
D. 电压表和电流表示数的比值变大
D
9. 如图Z14-12所示是重庆一中物理兴趣小组的同学们设计的一种风力测量仪，电源电压恒定不变，R2是均匀电阻丝，金属丝（电阻忽略不计）的上端固定在O点，下端系有一块塑料片A，当风从左向右吹动塑料片时，金属丝向右摆动并与电阻线保持良好的接触。图中仪表的示数随风力增大而增大的有（　　）
A. ①②
B. ③④
C. ②③
D. ②④
B
重点 3：有关图像的分析与计算
重点分析：解答图像分析题的一般方法：①确认横轴和纵轴所代表的物理量和单位；②观察图像的变化趋势；③确认图像上的一些特殊点，如起点、终点、反转点、最高点、最低点等；④利用相关电学规律进行分析计算。
10. 在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图Z14-13所示，由图可知，下列说法中正确的是(　　)
A. 元件A的阻值大于元件B的阻值
B. 元件A的阻值为0.2 Ω
C. 把A、B两个元件并联接在2 V的
电源上，流过电源的电流为0.6 A
D. 把A、B两个元件串联接入电路，
A中的电流大于B中的电流图
C
11. 小灯泡的 I-U图像如图Z14-14甲所示，将它与定值电阻R并联，如图乙所示，闭合开关 S1，电流表的示数为 0.2 A；再闭合开关 S2，电流表的示数增加了 0.25 A。则（　　）
A. 电源电压为 2.5 V
B. 灯泡的阻值为 10 Ω
C. 定值电阻的阻值为 8 Ω
D. S1、 S2都闭合时电流表示
数为 0.45 A
D
12. 如图Z14－15甲所示是电阻R和小灯泡L的U－I图像，由图可知电阻R的阻值是_______Ω；若将电阻R和小灯泡L串联在电路中(如图乙)，电流表示数为0.4 A，则电源电压是_____V。当把电阻R和小灯泡L并联在电压为1 V的电路两端，L与R并联的总电阻是__________Ω。（结果保留两位小数）
5
3
1.67
13. 如图Z14-16甲所示的电路中，R为滑动变阻器，R0为定值电阻，电源电压恒定不变，在滑片P滑动过程中，电压表与电流表的示数变化如图乙所示，根据图像信息，滑动变阻器R的最大阻值是______Ω，R0阻值是_____Ω，电源电压为______V。
35
5
8
14. 如图Z14-17甲所示的电路中，定值电阻 R1为 10 Ω， R2为滑动变阻器，电源电压保持不变。闭合开关 S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图乙所示。求：
(1)电源电压。
(2)滑动变阻器 R2的最大阻值。
(3)如果电流表和电压表分别接
“0～0.6 A”和“0～3 V”接线
柱，滑动变阻器 R2的阻值范围。
解：(1)由图甲可知，两电阻串联，电压表测 R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为 0时，电路中的电流最大，由图乙可知 I1＝ 0.6 A，
由I＝ 可得，电源的电压U＝ I1R1＝ 0.6 A× 10 Ω＝ 6 V。
(2)由欧姆定律可知滑动变阻器的最大阻值R2＝
＝20 Ω。
(3)电流表和电压表分别接“0～0.6 A”和“0～3 V”接线柱，则电流表的最大测量值为0.6 A，电压表的最大测量值为3 V；当电压表示数为3 V时，滑动变阻器接入电路的电阻是最大的，此时电路中的电流
I＝ ＝0.3 A；则滑动变阻器接入电路的阻值R′＝ ＝10 Ω；
电路中的最大电流为I大 ＝0.6 A，此时电路的总电阻为R＝ ＝10 Ω，则此时滑动变阻器接入电路的电阻为 0 Ω，故滑动变阻器R2的阻值范围为0～10 Ω。
答：(略)
