第五章第一节透镜课件

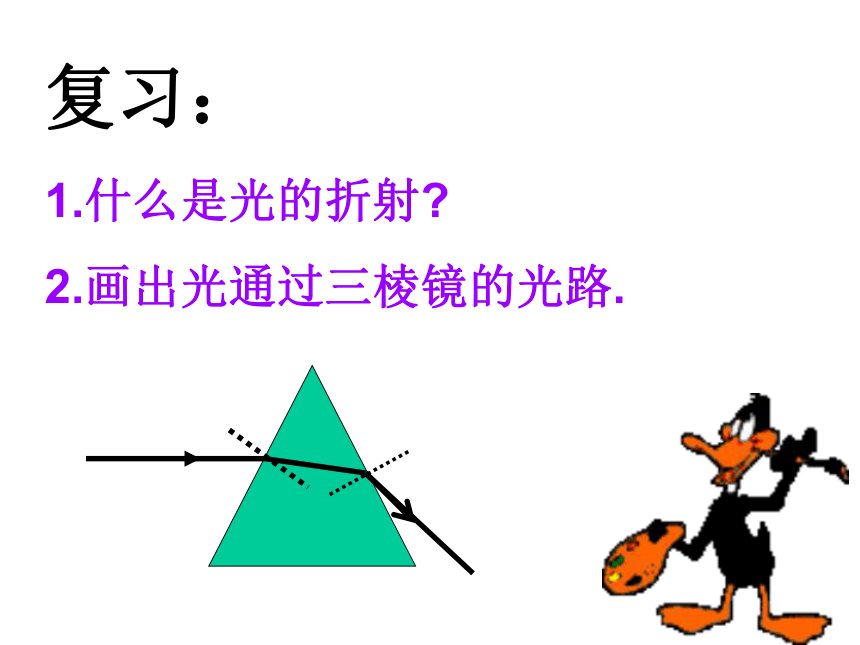

课件33张PPT。复习：
1.什么是光的折射?
2.画出光通过三棱镜的光路.

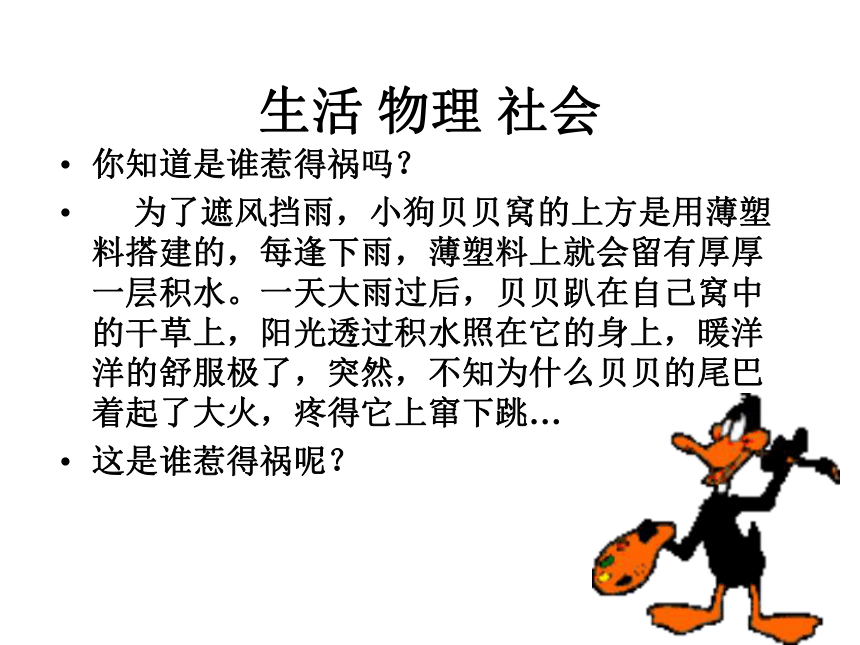

生活 物理 社会你知道是谁惹得祸吗？
为了遮风挡雨，小狗贝贝窝的上方是用薄塑料搭建的，每逢下雨，薄塑料上就会留有厚厚一层积水。一天大雨过后，贝贝趴在自己窝中的干草上，阳光透过积水照在它的身上，暖洋洋的舒服极了，突然，不知为什么贝贝的尾巴着起了大火，疼得它上窜下跳…
这是谁惹得祸呢？ 第五章 透镜及其应用

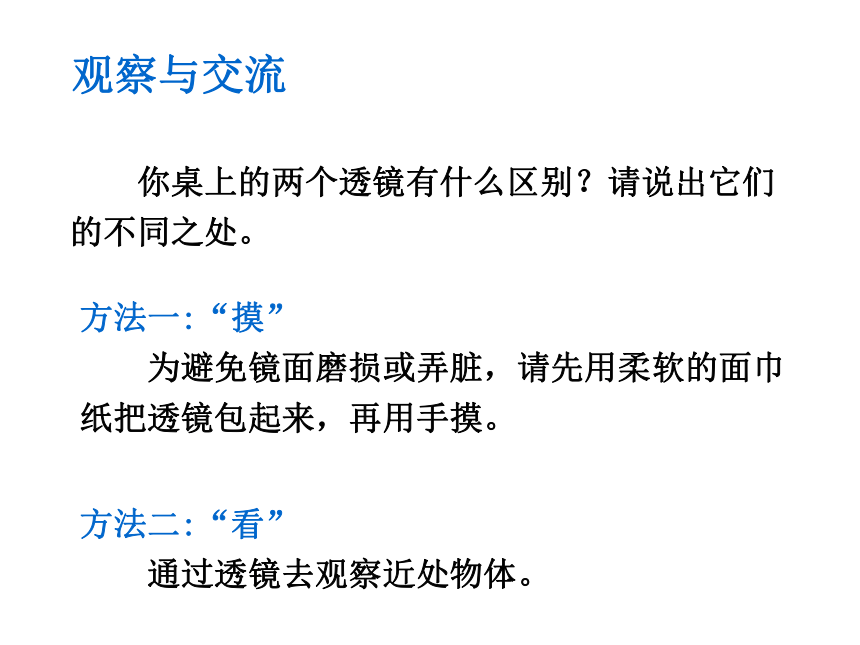

5.1 透 镜观察与交流　　你桌上的两个透镜有什么区别？请说出它们的不同之处。方法一:“摸”
　　为避免镜面磨损或弄脏，请先用柔软的面巾纸把透镜包起来，再用手摸。 方法二:“看”

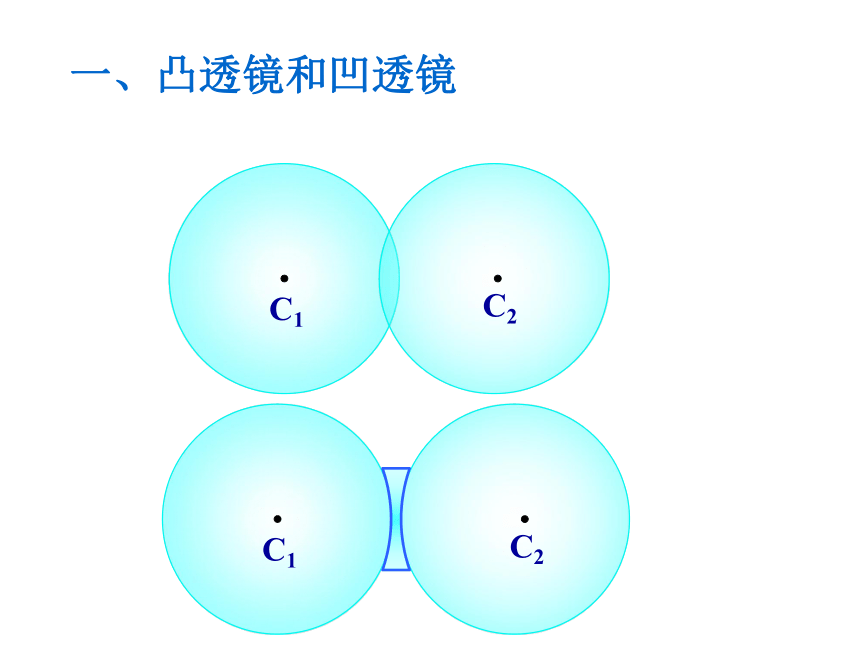

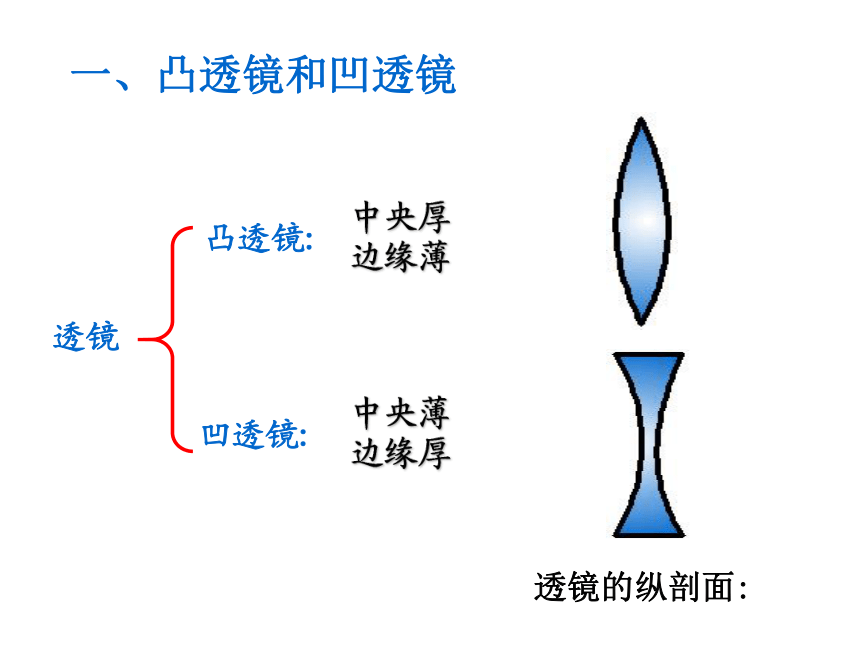

　　通过透镜去观察近处物体。一、凸透镜和凹透镜一、凸透镜和凹透镜透镜凸透镜:凹透镜:中央厚
边缘薄中央薄

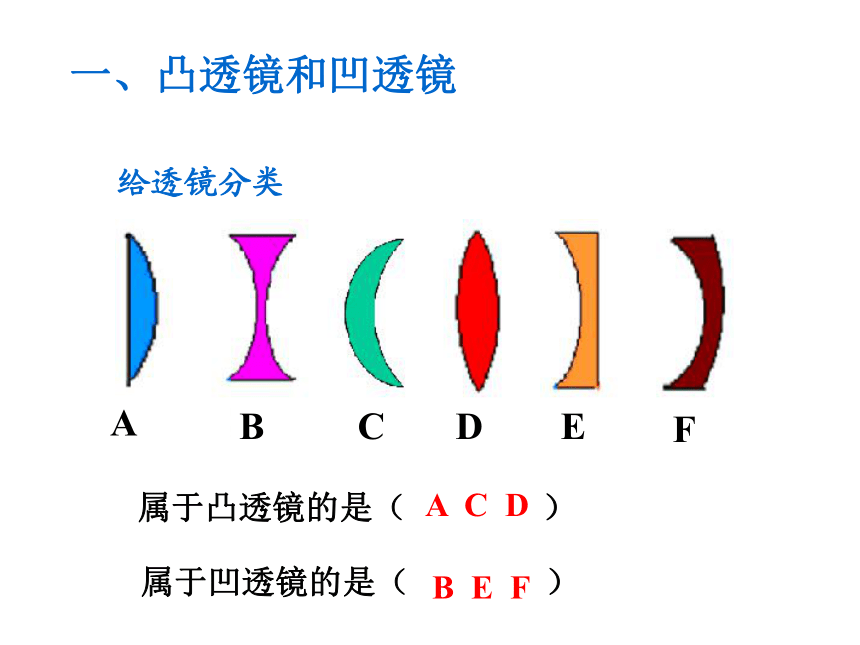

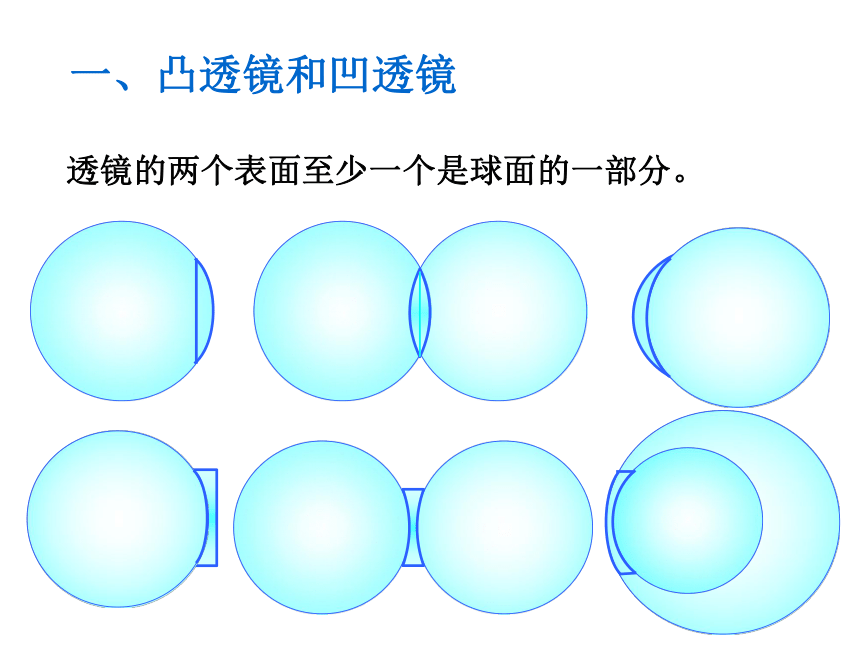

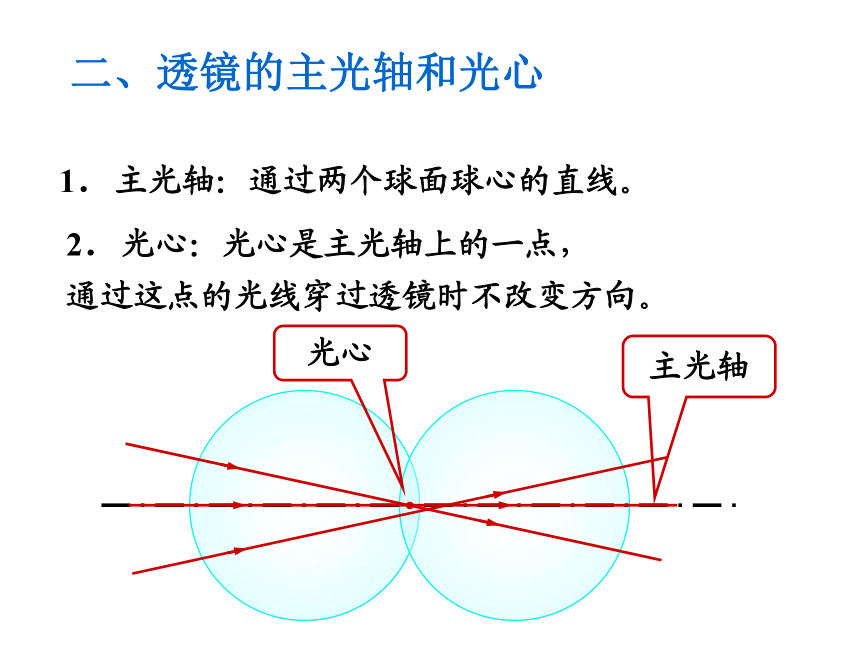

边缘厚透镜的纵剖面:一、凸透镜和凹透镜 给透镜分类属于凸透镜的是（ ）A C D属于凹透镜的是（ ） B E F一、凸透镜和凹透镜透镜的两个表面至少一个是球面的一部分。二、透镜的主光轴和光心主光轴 1．主光轴：通过两个球面球心的直线。 光心2．光心：光心是主光轴上的一点，

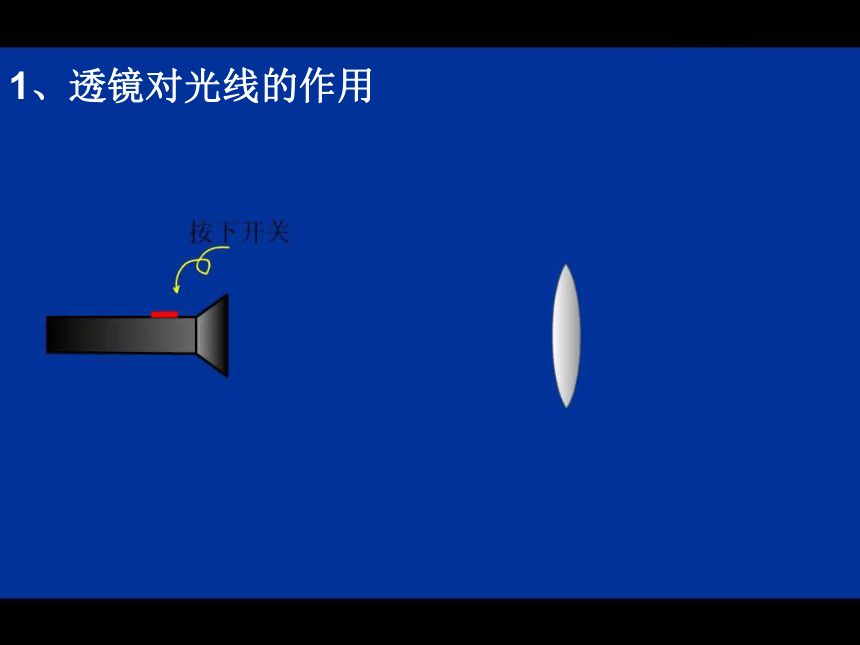

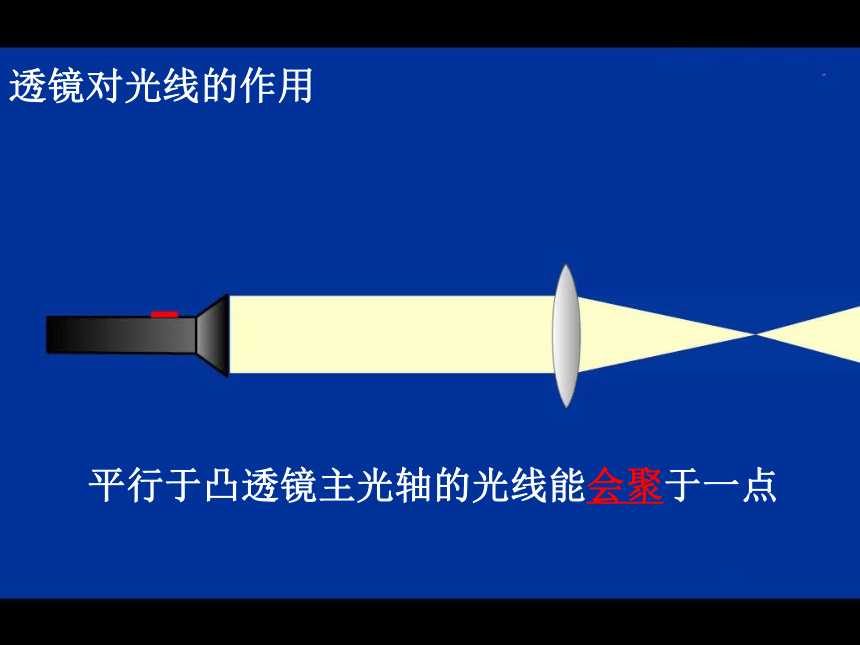

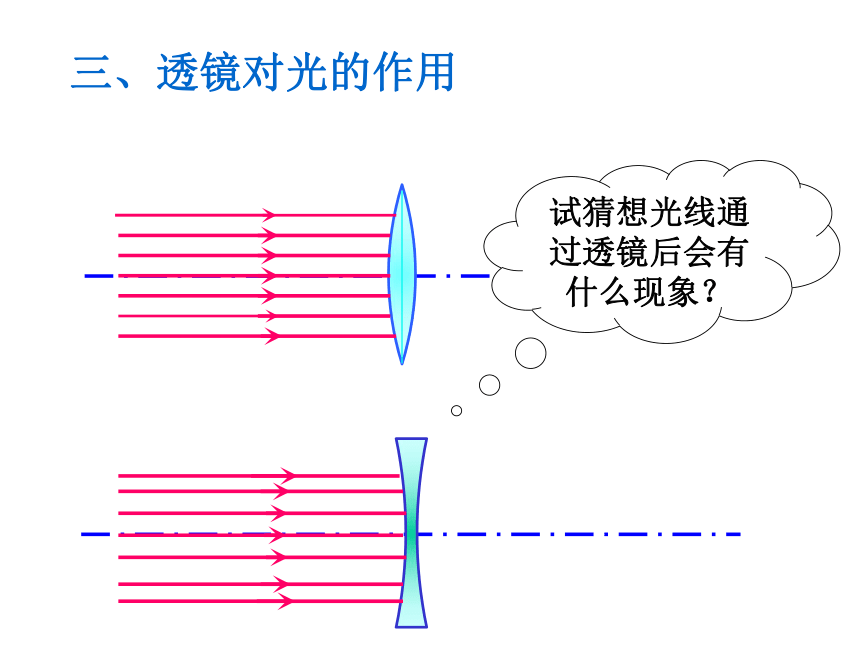

通过这点的光线穿过透镜时不改变方向。 三、透镜对光的作用试猜想光线通过透镜后会有什么现象？1、透镜对光线的作用透镜对光线的作用平行于凸透镜主光轴的光线能会聚于一点2. 凸透镜的焦点和焦距主轴O焦点F焦距　　焦点：平行于主轴的平行光通过凸透镜后会聚于一点。
　　焦距：焦点到光心的距离。主轴焦点F凸透镜有两个实焦点。光路可逆小结：凸透镜对所有光线都起会聚作用。凹透镜对光线的作用4. 凹透镜的焦点和焦距F 焦点虚焦距 凹透镜的焦点是实际光线的反向延长线会聚而成的，因此叫做虚焦点，所以凹透镜有两个虚焦点小结：凹透镜对所有光线都起发散作用。知识延伸：光学中“会聚”和“发散”的含义。 折射光线相对于原光线的传播方向靠近了主光轴，叫“会聚”。 折射光线相对于原光线的传播方向远离了主光轴，叫“发散”。三、透镜的三条特殊光线FF①②③ ① 通过光心的光线 传播方向不改变。②平行于主光轴的光线 经凸透镜折射后通过焦点③经过凸透镜焦点的光线 折射后平行于主光轴射出。1、凸透镜2、凹透镜①①通过光心的光线 传播方向不改变。FF②②平行于主光轴的光线 经凹透镜折射后发散，
发散光线的反向延长线通过虚焦点③③对着凹透镜异侧虚焦点入射的光线折射后平
行于主光轴射出 。如何粗略测量凸透镜的焦距？太阳光聚焦法： 拿一个凸透镜正对着太阳光，再把一张纸放在它的另一侧，调整透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。 想一想　　1．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？方法一:“摸”
方法二:“看”
方法三:“照”。
通过透镜对平行光线是会聚 还是发散加以辨别。小结：§5.1透镜一、透镜的分类：二、透镜对光线的作用：1、凸透镜对光起会聚作用，所以凸透镜又叫会聚透镜2、凹透镜对光起发散作用，所以凹透镜又叫发散透镜三、概念：1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播 方向不改变，这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 课堂练习
1、平面镜、凹透镜、凸透镜是常用的
三种光学器件，其中利用光的反射规
律的是________镜；利用光的折射
规律的是____________镜；能会聚太
阳光的是________镜。 平面 凹透镜和凸透 凸透 2、凸透镜对光起 作用，又叫做 。凹透镜对光起 作用，又叫做 。能会聚太阳
光的是 透镜。 会聚 会聚透镜 发散 发散透镜 凸3、如图在各个方框中恰当的位置上画出合适的透镜4. 画出合适的透镜1.(2012·宜昌中考)常言道，水火不相容，但用透明冰块磨制成的一个光学器件却可以取火，这个器件相当于( )
A.平面镜 B.凸面镜
C.凸透镜 D.凹透镜3.如图是微型手电筒所用的小灯泡，小灯泡前端的A部分相当于_______，对光有_______作用。C凸透镜会聚 6.(2012·广东中考)根据图中光的传播方向，在虚线框内画上凸透镜或凹透镜。谢谢使用
